Descripción general

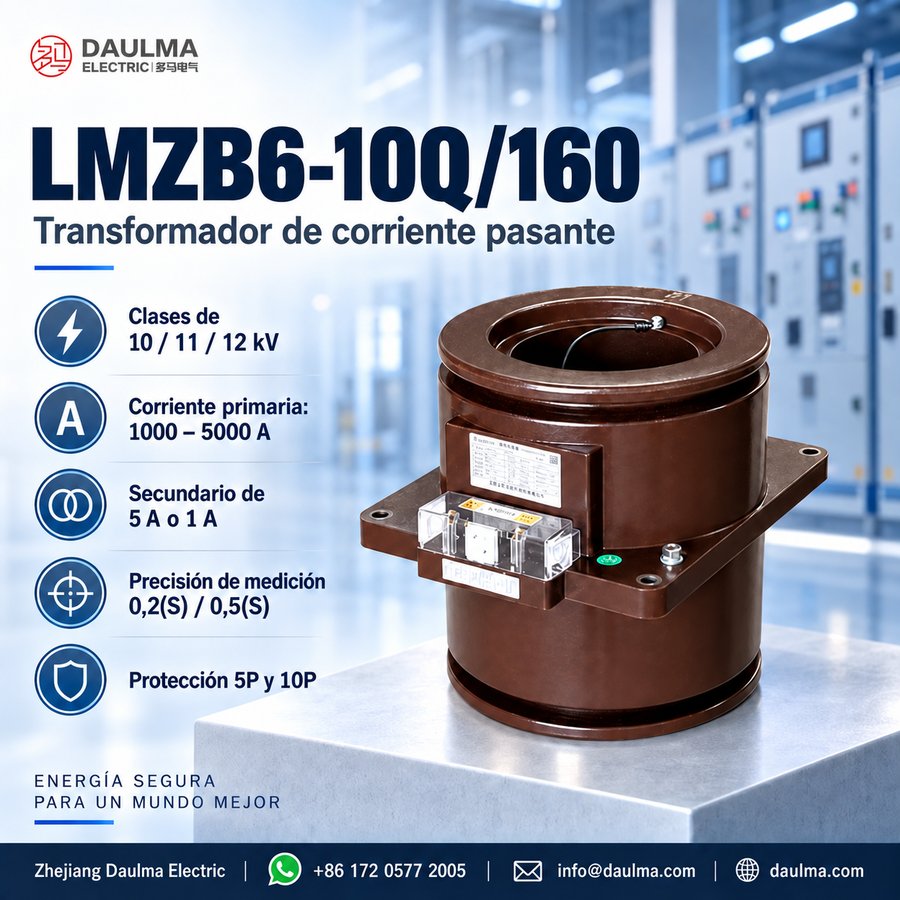

El LMZB6-10Q/160 es un transformador de corriente interior de resina epoxi moldeada diseñado para celdas de media tensión de clase 10kV, 11kV y 12kV. Cuenta con una carcasa totalmente encapsulada en resina epoxi y una abertura central hueca, proporcionando alta resistencia dieléctrica y estabilidad mecánica para aplicaciones interiores.
Este transformador de corriente tipo pasante (por cable o barra colectora) admite corrientes primarias nominales de 1000A a 5000A y corrientes secundarias de 5A o 1A. Es adecuado para medición de corriente, facturación energética, monitoreo de alimentadores y protección por relés en sistemas de corriente alterna de 50Hz o 60Hz. Su diseño cumple con los requisitos estándar de coordinación de aislamiento para celdas metálicas fijas como las del tipo XGN-10.
Resumen de características nominales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión | 10kV / 11kV / 12kV |
| Nivel de aislamiento nominal | 12/42/75kV |
| Frecuencia nominal | 50Hz / 60Hz |
| Corriente primaria nominal | 1000A – 5000A |
| Corriente secundaria nominal | 5A o 1A |
| Clases de exactitud (medición) | 0.2(S), 0.5(S) |
| Clases de exactitud (protección) | 5P10, 5P20, 10P10, 10P20 |
| Factor de potencia de la carga | 0.8 en retraso |
Designación del modelo
- L: Transformador de corriente
- M: Estructura tipo pasante (barra colectora o cable)
- Z: Aislamiento por moldeo en resina epoxi
- B: Configuración disponible para clase de protección
- 6: Código de secuencia de diseño
- 10: Clase de tensión nominal: 10kV
- Q: Tipo reforzado
- 160: Código de referencia de la abertura / agujero interno
Construcción

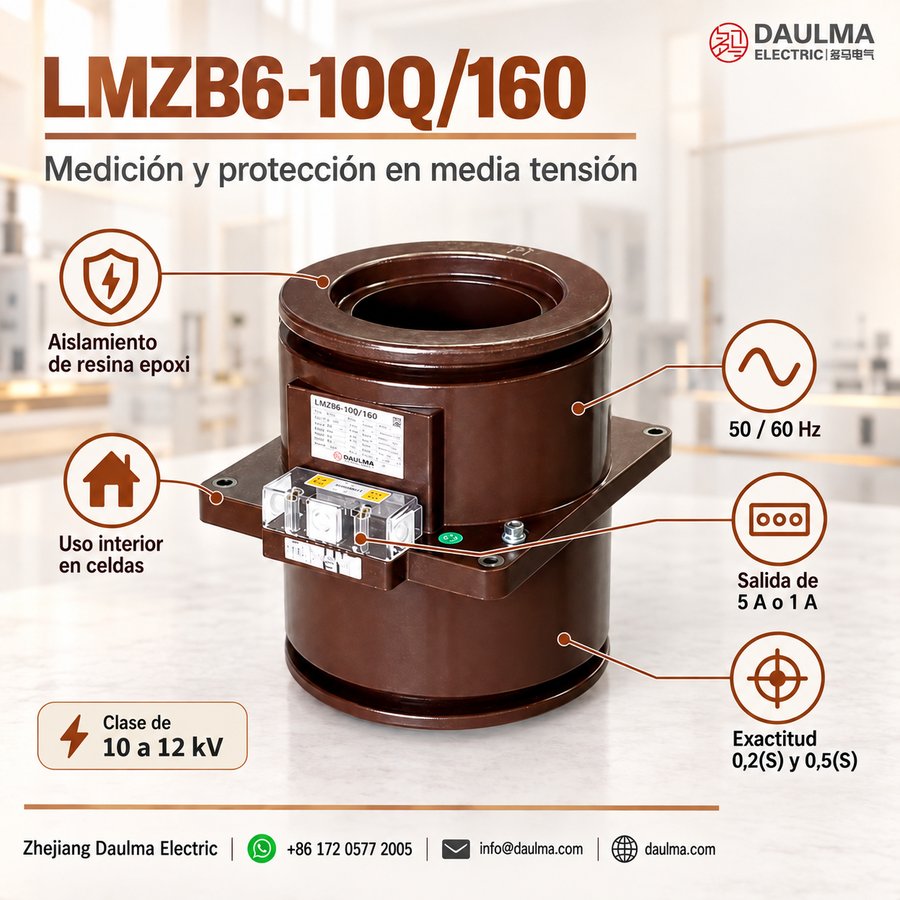

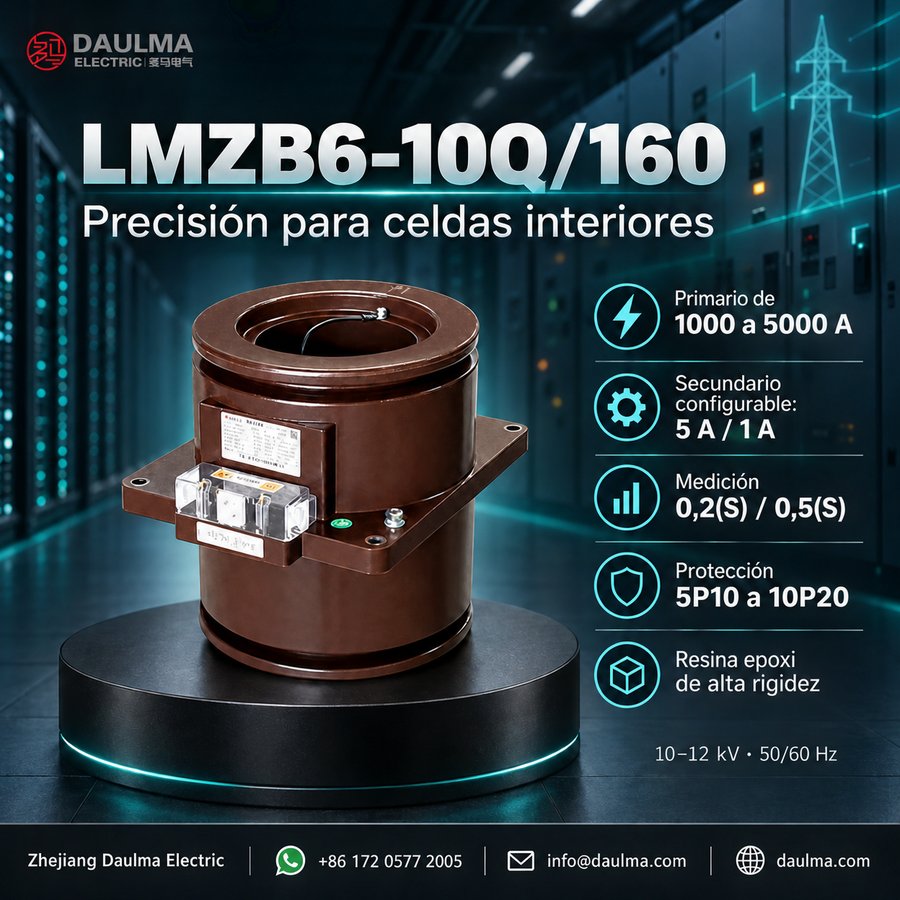

El LMZB6-10Q/160 presenta una carcasa totalmente encapsulada en resina epoxi que envuelve el núcleo magnético y el devanado secundario. El conductor primario—ya sea un cable o una barra colectora de cobre—atraviesa la abertura central hueca sin enrollarse, permitiendo su uso en circuitos de alta corriente. La estructura de resina epoxi ofrece excelentes propiedades de aislamiento, resistencia a la humedad y facilidad de limpieza superficial en entornos interiores. Un blindaje equipotencial alrededor de la ventana de paso de la barra ayuda a controlar la distribución del campo eléctrico durante la operación. La instalación se facilita mediante cuatro orificios en la base, terminales claramente identificados y un punto de conexión a tierra dedicado, garantizando una integración segura en paneles de celdas fijas.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: celdas interiores de media tensión
- Tensión nominal: sistemas de clase 10kV, 11kV y 12kV, sujetos a confirmación del proyecto
- Frecuencia nominal: 50Hz / 60Hz
- Temperatura ambiente: -5°C a +40°C
- Entorno de instalación: debe estar libre de vibraciones severas, gases corrosivos, atmósferas explosivas, polvo conductor, contaminación grave y condensación anormal.
- Condiciones especiales de servicio: para instalaciones en gran altitud, zonas costeras, ambientes húmedos o con alta contaminación, se recomienda confirmación técnica antes del pedido.
Parámetros técnicos
El LMZB6-10Q/160 es un transformador de corriente de resina epoxi moldeada diseñado para sistemas interiores de clase 10kV (compatible con 10kV, 11kV y 12kV mediante confirmación del proyecto). Cuenta con un nivel de aislamiento nominal de 12/42/75kV, opera en un rango de temperatura ambiente de -5°C a +40°C y cumple con las normas GB20840.2-2014 e IEC61869-2:2012. El dispositivo admite rangos de corriente primaria de 1000A a 5000A con devanados secundarios duales para aplicaciones de medición y protección.
| Corriente primaria nominal (A) |
Combinación de clases |
Clases de exactitud y potencia nominal (VA) COSφ=0.8 |
|||
|---|---|---|---|---|---|
| 0.2(S) | 0.5(S) | 5(10)P10 | 5(10)P20 | ||
| 1000-1500 | 0.2(S)/0.2(S) 0.5(S)/0.5(S) 0.2(S)/5(10)P10(20) 0.5(S)/5(10)P10(20) 0.2(S)/0.5(S)/5(10)P10(20) |
20 | 20 | 30 | 15 |
| 2000-3000 | 20 | 20 | 50 | 20 | |
| 4000-5000 | 30 | 30 | 50 | 30 | |
Instalación y cableado
Diagrama de instalación
Este transformador de corriente de resina epoxi está diseñado para instalación fija en celdas metálicas interiores, como las del tipo XGN-10. Se monta mediante los orificios de fijación provistos, con el conductor primario (cable o barra colectora) atravesando centralmente la abertura. Los terminales secundarios son accesibles desde la parte frontal o lateral según el plano dimensional aprobado, y debe implementarse la conexión equipotencial cuando así lo exija el diseño de la celda.
Selección y preguntas frecuentes
Guía de selección
- Verifique que el grupo de conductores aislados se ajuste a la abertura Ø160/162mm con centrado adecuado, holgura térmica y distancia eléctrica suficiente.
- Seleccione entre 1000A–1500A, 2000A–3000A o 4000A–5000A según estudios de corriente continua y capacidad ante fallas.
- Elija 1A o 5A y asigne los dos núcleos a funciones de medición 0.2(S)/0.5(S) y protección 5P10/10P10 o 5P20/10P20.
- Calcule la carga de cada circuito con cosφ = 0.8 y seleccione la potencia de salida aplicable (15VA–50VA) y el factor de seguridad (FS) para medición.
- Asegure compatibilidad con el diámetro exterior Ø286, la referencia de montaje 294×350mm, los cuatro orificios, la conexión equipotencial, el acceso a terminales y la temperatura ambiente máxima de +40°C.
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de corriente en zonas costeras o de gran altitud?
Sí, pero requiere confirmación técnica previa. El modelo LMZB6-10Q/160 está diseñado para interiores estándar. Consulte a fábrica para adaptar el aislamiento a condiciones ambientales extremas.
Q2: ¿Cuáles son los límites ambientales para la instalación en celdas de media tensión?
La instalación debe realizarse en interiores sin vibraciones severas, gases corrosivos ni polvo conductor. El rango de temperatura ambiente operativo es de -5 °C a +40 °C.
Q3: ¿Qué normas internacionales cumple este transformador de corriente de 10kV con resina epoxi?
El equipo cumple con las normas GB20840.2-2014 e IEC61869-2:2012. Su nivel de aislamiento nominal es de 12/42/75 kV. Solicite los certificados de calibración de fábrica al realizar el pedido.
Q4: ¿Cómo se personaliza la corriente primaria hasta 5000A para proyectos específicos?
El modelo admite rangos de corriente primaria desde 1000 A hasta 5000 A. Incluye devanados secundarios duales para medición y protección. Confirme la relación exacta con el equipo de ventas.
Q5: ¿Cuándo se realizan las pruebas de fábrica antes del envío del equipo?
Las pruebas de rutina se ejecutan antes de cada despacho según IEC61869-2. Para obtener el informe detallado de certificados y ensayos, contacte a nuestro departamento técnico.
Q6: ¿Para qué aplicaciones es ideal este transformador de corriente de media tensión Daulma?
Es ideal para celdas de media tensión interiores en sistemas de 10 kV, 11 kV y 12 kV. Sus devanados duales permiten aplicaciones simultáneas de medición y protección.
Q7: ¿Es compatible este equipo con sistemas de frecuencia de 60 Hz?
Sí, el transformador opera correctamente tanto a 50 Hz como a 60 Hz. Está diseñado para sistemas de 10 kV, 11 kV y 12 kV. Especifique la frecuencia nominal al confirmar el pedido.
