Ikhtisar

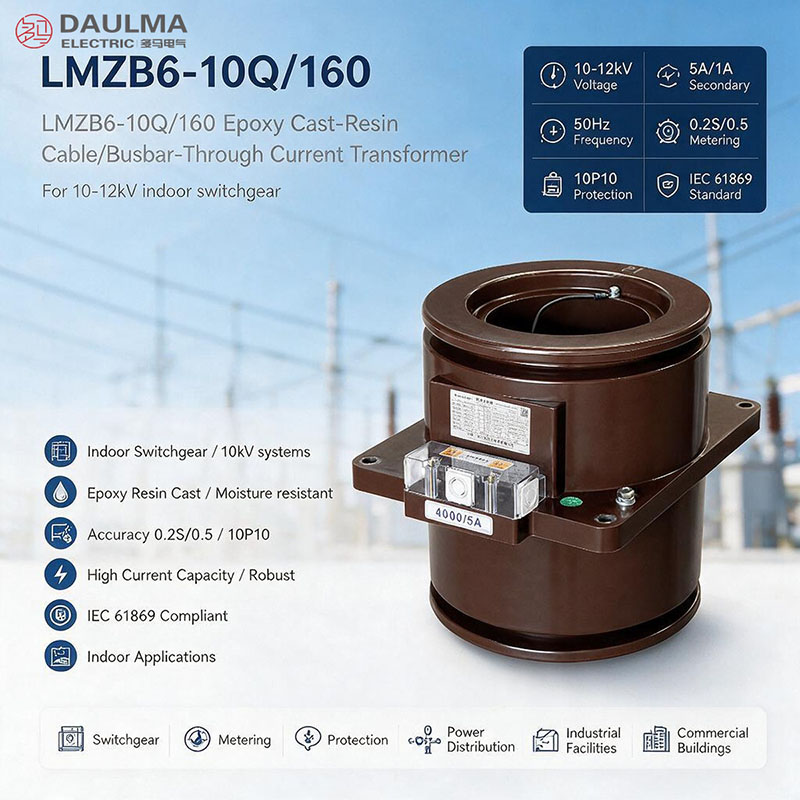

LMZB6-10Q/160 ialah transformer arus dalaman berpembalut resin epoksi yang direka untuk peralatan suis voltan sederhana kelas 10kV, 11kV, dan 12kV. Ia mempunyai badan resin epoksi tertutup sepenuhnya dengan bukaan tingkap tembus berongga, memberikan kekuatan penebatan dan kestabilan mekanikal yang tinggi untuk aplikasi dalaman.
Transformer arus jenis tembus kabel/basbar ini menyokong arus primer terkadarnya dari 1000A hingga 5000A dan arus sekunder 5A atau 1A. Ia sesuai untuk pengukuran arus, metering tenaga, pemantauan suapan, dan perlindungan geganti dalam sistem kuasa AU 50Hz atau 60Hz. Rekabentuk ini mematuhi keperluan piawai penyelarasan penebatan untuk peralatan suis logam tertutup tetap seperti peti XGN-10.
Sorotan Penarafan Utama
| Parameter | Penarafan |
|---|---|
| Kelas voltan | 10kV / 11kV / 12kV |
| Tahap penebatan terkadarnya | 12/42/75kV |
| Frekuensi terkadarnya | 50Hz / 60Hz |
| Arus primer terkadarnya | 1000A – 5000A |
| Arus sekunder terkadarnya | 5A atau 1A |
| Kelas ketepatan (metering) | 0.2(S), 0.5(S) |
| Kelas ketepatan (perlindungan) | 5P10, 5P20, 10P10, 10P20 |
| Faktor kuasa beban | 0.8 lewat |
Penamaan Model
- L: Transformer arus
- M: Struktur tembus basbar / kabel
- Z: Penebatan tuangan resin epoksi
- B: Konfigurasi kelas perlindungan tersedia
- 6: Kod turutan rekabentuk
- 10: Kelas voltan terkadarnya: 10kV
- Q: Jenis diperkukuh
- 160: Kod rujukan bukaan / lubang dalaman
Pembinaan
LMZB6-10Q/160 mempunyai badan resin epoksi tertutup sepenuhnya yang melitupi teras magnetik dan belitan sekunder. Konduktor primer—sama ada kabel atau basbar tembaga—melalui bukaan berongga di tengah tanpa dililit, membolehkan penggunaan dalam litar arus tinggi. Struktur tuangan resin ini menawarkan sifat penebatan cemerlang, rintangan terhadap kelembapan, dan kebersihan permukaan untuk persekitaran dalaman. Perisai ekipotensial di sekeliling tingkap basbar membantu mengawal taburan medan elektrik semasa operasi. Pemasangan dipermudahkan oleh empat lubang tapak, terminal bertanda jelas, dan titik pentanahan khusus, memastikan integrasi selamat ke dalam panel peralatan suis tetap.
Parameter teknikal
Keadaan Perkhidmatan
- Lokasi pemasangan: peralatan suis voltan sederhana dalaman
- Voltan terkadarnya: sistem kelas 10kV, 11kV dan 12kV mengikut pengesahan projek
- Frekuensi terkadarnya: 50Hz / 60Hz
- Suhu persekitaran: -5°C hingga +40°C
- Persekitaran pemasangan: harus bebas daripada getaran teruk, gas kakisan, medium letupan, habuk konduktif, pencemaran berat, dan kondensasi luar biasa.
- Keadaan perkhidmatan khas: untuk keadaan perkhidmatan ketinggian tinggi, pantai, lembap atau pencemaran berat, pengesahan teknikal disyorkan sebelum membuat pesanan.
Parameter Teknikal
LMZB6-10Q/160 ialah transformer arus resin epoksi tuang yang direka untuk sistem kelas 10kV dalaman (serasi dengan 10kV, 11kV, dan 12kV mengikut pengesahan projek). Ia mempunyai tahap penebatan terkadarnya 12/42/75kV, beroperasi dalam julat suhu persekitaran -5°C hingga +40°C, dan mematuhi piawaian GB20840.2-2014 dan IEC61869-2:2012. Peranti ini menyokong julat arus primer 1000A hingga 5000A dengan belitan sekunder dwiguna untuk aplikasi metering dan perlindungan.
| Arus Primer Terkadarnya (A) |
Gabungan Kelas |
Kelas Ketepatan dan Output Terkadarnya (VA) COSφ=0.8 |
|||
|---|---|---|---|---|---|
| 0.2(S) | 0.5(S) | 5(10)P10 | 5(10)P20 | ||
| 1000-1500 | 0.2(S)/0.2(S) 0.5(S)/0.5(S) 0.2(S)/5(10)P10(20) 0.5(S)/5(10)P10(20) 0.2(S)/0.5(S)/5(10)P10(20) |
20 | 20 | 30 | 15 |
| 2000-3000 | 20 | 20 | 50 | 20 | |
| 4000-5000 | 30 | 30 | 50 | 30 | |
Pemasangan dan pendawaian
Rajah Pemasangan
Transformer arus resin tuang ini direka untuk pemasangan tetap dalam peralatan suis logam tertutup dalaman seperti peti jenis XGN-10. Ia dipasang menggunakan lubang pelekap yang disediakan, dengan konduktor primer (kabel atau basbar) melalui bukaan secara berpusat. Terminal sekunder boleh diakses dari hadapan atau sisi mengikut lukisan garis besar yang diluluskan, dan ikatan ekipotensial mesti dilaksanakan jika diperlukan oleh rekabentuk peralatan suis.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Sahkan bahawa kumpulan konduktor berpenebat muat dalam bukaan Ø160/162mm dengan penempatan pusat, pengembangan haba dan ruang legar elektrik yang mencukupi.
- Pilih julat 1000A–1500A, 2000A–3000A atau 4000A–5000A berdasarkan kajian arus berterusan dan tugas gangguan.
- Pilih 1A atau 5A dan tugaskan dua teras kepada pengukuran 0.2(S)/0.5(S) dan perlindungan 5P10/10P10 atau 5P20/10P20.
- Kira beban litar masing-masing pada cosφ 0.8 dan pilih output 15VA–50VA serta FS metering yang sesuai.
- Sahkan dimensi badan Ø286, rujukan pemasangan 294×350mm, empat lubang, sambungan ekipotensial, akses terminal dan persekitaran +40°C.
Soalan Lazim
Q1: Bagaimanakah LMZB6-10Q menangani pemasangan di ketinggian tinggi?
Keadaan perkhidmatan khas seperti ketinggian tinggi memerlukan pengesahan teknikal sebelum membuat pesanan. Model piawai dinilai untuk persekitaran dalaman biasa. Hubungi pasukan kejuruteraan kami untuk mengesahkan faktor derating spesifik.
Q2: Kelas ketepatan manakah yang diperlukan untuk metering hasil pendapatan?
Pilih kelas 0.2S untuk aplikasi bil hasil pendapatan yang tepat. Ia mengekalkan ketepatan ketat merentasi 5% hingga 120% arus terkadarnya mengikut IEC 61869-2. Nyatakan nisbah tepat anda semasa pertanyaan.
Q3: Mengapakah persekitaran pemasangan mesti mengelakkan getaran teruk?
Getaran teruk boleh menjejaskan integriti penebatan resin epoksi tuang. Peranti ini mesti dipasang dalam peralatan suis dalaman bebas daripada tekanan mekanikal luar biasa. Sahkan rekabentuk panel anda dengan pasukan teknikal kami.
Q4: Apakah tahap penebatan terkadarnya untuk sistem 12kV?
Transformer ini mempunyai tahap penebatan terkadarnya 12/42/75kV. Ini memastikan prestasi boleh dipercayai dalam sistem kelas 10kV, 11kV, dan 12kV. Mohon laporan ujian jenis spesifik semasa proses pembelian anda.
Q5: Bolehkah arus primer disesuaikan melebihi 5000A?
Konfigurasi piawai menyokong arus primer dari 1000A hingga 5000A. Untuk kadar arus lebih tinggi atau gabungan kelas bukan piawai, pengesahan projek adalah wajib. Berikan rajah satu-garis anda untuk penilaian kilang tersuai.
Q6: Adakah belitan sekunder dwiguna merupakan piawai untuk metering dan perlindungan?
Ya, peranti ini termasuk belitan sekunder dwiguna secara lalai. Satu belitan menyokong kelas metering 0.2S, manakala yang lain menangani keperluan perlindungan 5P10. Sahkan output beban VA spesifik anda semasa membuat pesanan.
Q7: Apakah aplikasi yang sesuai untuk transformer arus resin tuang 10kV ini?
Ia direka untuk peralatan suis voltan sederhana dalaman dalam sistem 10kV hingga 12kV. Badan resin epoksi memastikan kekuatan dielektrik tinggi untuk rekabentuk panel padat. Sahkan dimensi peralatan suis anda untuk kesesuaian pemasangan yang betul.
Frequently Asked Questions
Q1: Bolehkah transformer arus 10kV ini dipasang pada sistem 11kV?
Ya, tertakluk kepada pengesahan projek. Ia direka untuk sistem kelas 10kV, 11kV, dan 12kV dalaman. Sila nyatakan voltan sistem untuk pengesahan kilang.
Q2: Kelas ketepatan manakah yang sesuai untuk aplikasi metering hasil?
Pilih kelas 0.2S untuk metering ketepatan tinggi. Ia memastikan ketepatan maksimum pada arus primer 1000A hingga 5000A mengikut piawaian IEC61869-2. Hubungi kami untuk kalibrasi.
Q3: Bagaimanakah syarat persekitaran pemasangan untuk transformer arus ini?
Pemasangan mesti di dalam bangunan bebas getaran dan gas kakisan. Suhu persekitaran operasi adalah antara -5°C hingga +40°C. Pengesahan teknikal diperlukan untuk keadaan khas.
Q4: Adakah transformer arus LMZB6 mematuhi piawaian antarabangsa IEC?
Ya, ia mematuhi piawaian GB20840.2-2014 dan IEC61869-2:2012. Ia mempunyai tahap penebatan terkadarnya 12/42/75kV untuk sistem voltan sederhana. Sila minta sijil ujian kilang.
Q5: Bilakah pengesahan teknikal diperlukan sebelum membuat pesanan transformer ini?
Pengesahan diperlukan untuk pemasangan di kawasan ketinggian tinggi, pantai, atau pencemaran berat. Ia juga perlu jika frekuensi 60Hz digunakan. Hubungi pasukan kejuruteraan untuk pengesahan.
Q6: Apakah aplikasi utama transformer arus resin tuang LMZB6-10Q ini?
Ia digunakan secara meluas dalam panel suis voltan sederhana dalaman. Peranti ini menyokong aplikasi metering dan perlindungan dengan belitan sekunder dwiguna. Semak spesifikasi penuh di laman produk.
