Descripción general
El LMZC-0.5 es un transformador de corriente con núcleo partido diseñado para uso interior en sistemas eléctricos de 6kV a 35kV. Cuenta con una estructura de aislamiento de resina epoxi moldeada, que proporciona alta resistencia mecánica y desempeño dieléctrico estable bajo condiciones ambientales típicas de interiores.
Este transformador de corriente de clase de protección ofrece una precisión de 10P10 con salidas estándar de 1,5VA, 3,75VA o 5VA según la corriente primaria nominal. Está diseñado para aplicaciones de protección mediante relés en celdas de red anular, interruptores de media tensión y sistemas de terminación de cables donde no se puede desconectar el conductor primario durante la instalación.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Rango de tensión del sistema | 6kV – 35kV |
| Frecuencia nominal | 50Hz / 60Hz |
| Tipo de aislamiento | Resina epoxi moldeada |
| Clase de precisión (protección) | 10P10 |
| Potencia nominal | 1,5VA / 3,75VA / 5VA |
| Corriente primaria nominal | 50A – 400A |
| Ambiente de instalación | Interior |
| Estructura del núcleo | Núcleo partido |
Designación del modelo
- L: Transformador de corriente
- M: Estructura tipo barra colectora / paso de cable
- Z: Estructura aislada con resina moldeada
- C: Estructura abierta / núcleo partido
- 0.5: Código de diseño / clase de tensión de esta serie
- 80 / 100 / 120: Código de tamaño del modelo correspondiente a las dimensiones de ventana y contorno
Construcción

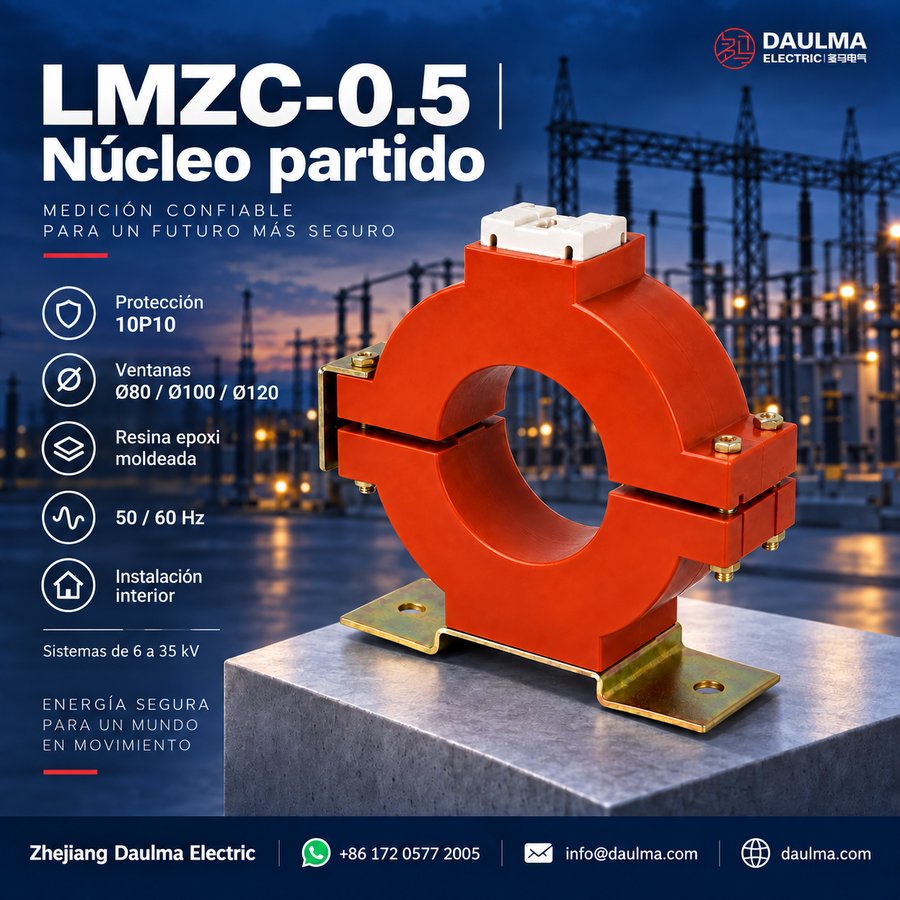

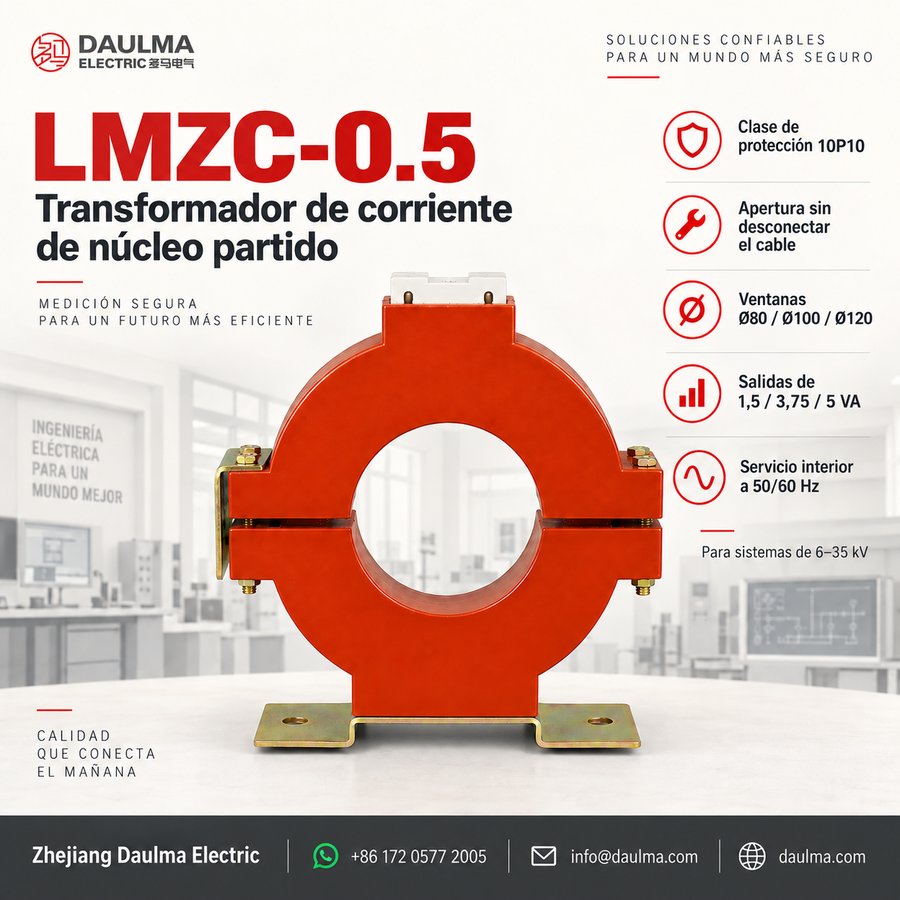

El LMZC-0.5 está construido con cuerpo de resina epoxi moldeada que encapsula completamente el núcleo magnético y el devanado secundario. Este aislamiento garantiza alta rigidez mecánica, excelente resistencia al rastreo y estabilidad a largo plazo en ambientes interiores. El diseño de núcleo partido permite abrir el transformador en dos mitades para instalarlo alrededor de cables aislados existentes sin necesidad de desconectar el circuito primario. Tras colocarlo alrededor de la cabeza o salida del cable, las dos mitades se ensamblan nuevamente y se fijan firmemente con pernos para mantener el acoplamiento magnético adecuado. Una base con orificios de montaje permite su instalación fija en celdas de red anular o compartimentos de interruptores. El conductor primario es el propio cable, que atraviesa la abertura central, mientras que el devanado secundario entrega una señal de corriente reducida adecuada para dispositivos de protección por relés.
Technical Parameters
Condiciones de servicio
- Ubicación de instalación: interior
- Sistema aplicable: sistema de salida de cable interior de 6kV a 35kV
- Frecuencia nominal: 50Hz / 60Hz
- Ambiente de instalación: El ambiente debe estar libre de vibraciones severas, gases corrosivos, polvo conductor, medios explosivos y contaminación grave.
- Instalación del cable: El transformador debe instalarse alrededor de la cabeza del cable aislado o del cable de salida según el diseño de la celda.
- Condición del núcleo partido: La superficie de contacto del núcleo partido debe estar limpia, alineada y completamente cerrada antes de la operación.
- Requisitos especiales: Para requisitos especiales de altitud, humedad, diámetro de cable, distribución en celda, entrada de relé o carga, se recomienda confirmación técnica antes del pedido.
Parámetros técnicos
La serie LMZC-0.5 es un transformador de corriente con núcleo partido y aislamiento de resina epoxi moldeada para uso interior en sistemas de salida de cable de 6kV a 35kV. Ofrece un rango de corriente primaria nominal de 50A a 400A, opera a 50/60Hz y cumple con las normas GB1208-2006 e IEC60044-1:2003. La unidad utiliza aislamiento de resina epoxi moldeada y es apta para ambientes interiores estándar sin temperaturas, humedad o contaminación extremas.
| Corriente primaria nominal (A) |
Clase de precisión (Protección/ Medición) |
Potencia nominal (VA) |
Aplicación típica |
|---|---|---|---|
| 50 | 10P10 | 1,5 | Protección de salida de cable de baja corriente |
| 100 | 10P10 | 3,75 | Protección de alimentador en celda de red anular |
| 150 | 10P10 | 5 | Protección de alimentador de cable de media tensión |
| 200 | 10P10 | 5 | Protección de línea de salida en celdas |
| 300 | 10P10 | 5 | Protección de alimentador de cable de carga media |
| 400 | 10P10 | 5 | Protección de salida de cable de corriente elevada |
Installation & Wiring
Diagrama de instalación
La serie LMZC-0.5 presenta un diseño de núcleo partido que permite su instalación alrededor de cables energizados o fijos sin desconectarlos. El transformador se separa en dos mitades, se coloca alrededor de la cabeza o salida del cable, y luego se vuelve a ensamblar y fijar con pernos. Los orificios de montaje en la base permiten una instalación fija dentro de celdas o compartimentos de cables.
Selection & FAQs
Guía de selección
- Confirme la corriente nominal del alimentador, la corriente de arranque de la protección, el nivel de falla, la entrada del relé y el rendimiento requerido 10P10.
- Seleccione la corriente primaria entre 50A y 400A y el tamaño LMZC-80, LMZC-100 o LMZC-120 según el cable y la celda.
- Calcule la carga del bucle de relé y cable y verifique la potencia disponible: 1,5VA, 3,75VA o 5VA.
- Verifique que la ventana del núcleo partido se ajuste a la cabeza del cable aislado sin tensiones mecánicas ni violación de holguras.
- Confirme caras de contacto limpias, cierre completo con pernos, montaje fijo, polaridad S1/S2, conexión a tierra y cortocircuito del secundario.
Preguntas frecuentes
P1: ¿Es el LMZC-0.5 un transformador de corriente de secuencia cero?
Los datos publicados lo describen como un TC de fase de clase de protección para salidas de cable, no como un TC de corriente residual para suma de falla a tierra trifásica.
P2: ¿En qué sistemas se utiliza el LMZC-0.5?
Está diseñado para protección de alimentadores por cable en unidades de red anular y celdas de media tensión de 6kV a 35kV en interiores.
P3: ¿Qué valores nominales de corriente primaria están disponibles?
Los valores estándar son 50A, 100A, 150A, 200A, 300A y 400A.
P4: ¿Qué precisión de protección ofrece?
La clase de precisión indicada es 10P10 para aplicaciones de protección contra sobrecorriente y protección de alimentadores.
P5: ¿Qué potencias nominales están disponibles?
La potencia es 1,5VA a 50A, 3,75VA a 100A y normalmente 5VA de 150A a 400A.
P6: ¿Se puede instalar sin retirar el cable?
Sí. Las dos mitades del núcleo se ensamblan alrededor del cable aislado existente y se fijan con pernos.
P7: ¿Qué detalle de instalación es más importante?
Las caras de contacto deben estar limpias, alineadas y completamente cerradas para preservar el acoplamiento magnético y el rendimiento 10P10.
