Aperçu

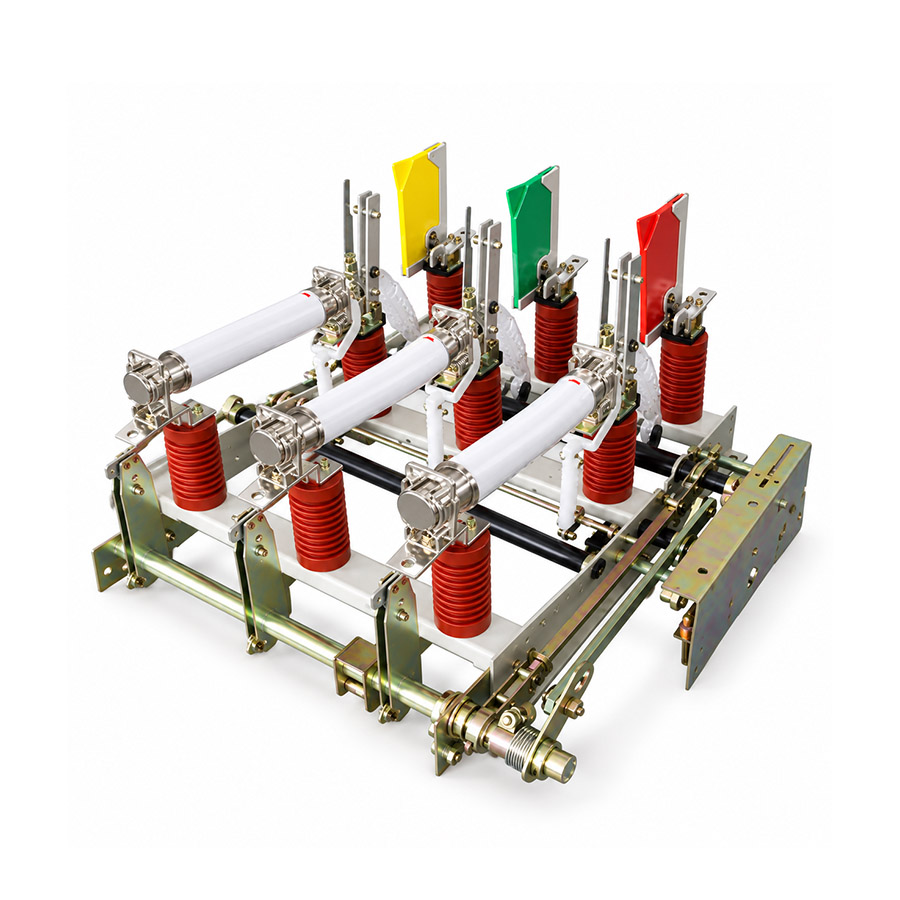

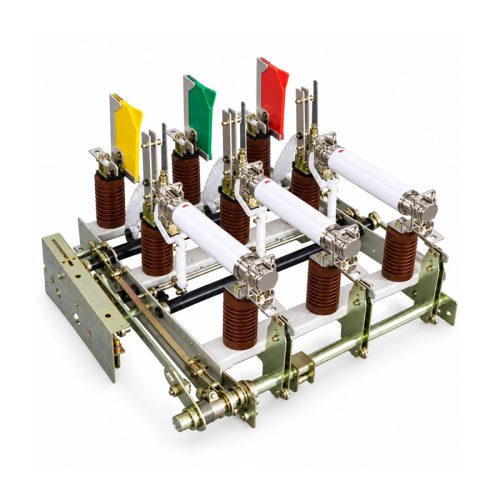

L’interrupteur-sectionneur haute tension FN5-12 (RDL) pour installation intérieure est conçu pour offrir des performances fiables dans les réseaux en boucle de 10kV, les armoires de distribution et les postes de transformation. Il est conforme à la norme IEC 420 et à l’édition 1990 de la norme « Interrupteurs-sectionneurs haute tension et appareillage à haute tension », et prend en charge trois positions de manœuvre : fermé, ouvert et mis à la terre.
Conçu pour les systèmes CA 50Hz, 12kV, cet interrupteur coupe de manière fiable les courants assignés en charge et établit des courants de court-circuit. Associé à un fusible, il assure une interruption efficace des défauts de court-circuit pour protéger les équipements en aval.
Aperçu des valeurs assignées clés
| Paramètre | Valeur |
|---|---|
| Tension assignée | 12 kV |
| Fréquence assignée | 50 Hz |
| Courant assigné | 630 A |
| Courant assigné de coupure en charge | 630 A |
| Courant assigné de transfert | 1,3 kA |
| Courant assigné de courte durée de tenue | 20 kA |
| Courant assigné de tenue en pointe | 50 kA |
| Durée de vie mécanique | 2000 cycles |
| Courant assigné de coupure de court-circuit | 10 A |
| Courant assigné de coupure en charge à 5 % | 31,5 A |
Désignation du modèle
La désignation du type FN5-12 (RDL) se décode comme suit :
F : Interrupteur-sectionneur
N : Application en intérieur
5 : Numéro de série de conception
12 : Tension assignée (12 kV)
D : Équipé d’un fusible en partie supérieure
R : Capacité de coupure en charge
L : Avec sectionneur de terre
Construction

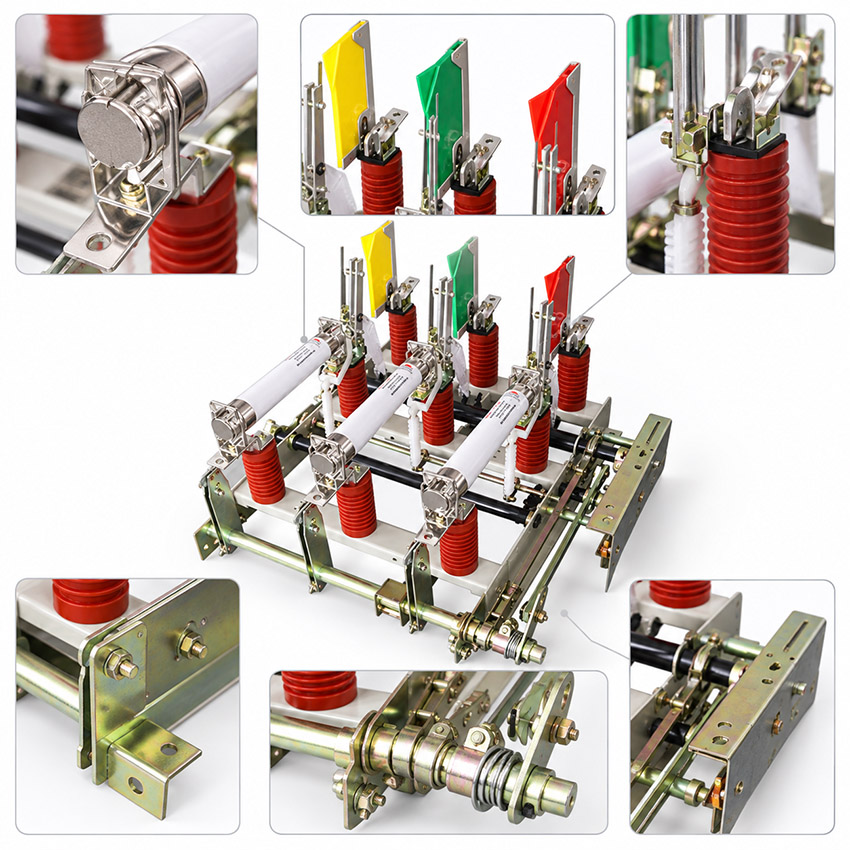

Le FN5-12 (RDL) présente une structure interne modulaire comprenant un châssis de base, des supports d’isolation, une chambre de coupure, un dispositif d’amortissement, des contacts mobile et fixe, une tige d’arc, une plaque de guidage, un mécanisme de coupure, un système de verrouillage, un mécanisme de manœuvre et un sectionneur de terre intégré. Le marquage des bornes suit les conventions standard : P1/P2 désignent les bornes côté réseau, tandis que S1/S2 indiquent les bornes côté charge. Le fusible monté en partie supérieure (indiqué par le « D » dans le code du type) assure une protection critique contre les courts-circuits.
Avertissement de sécurité : Mettez toujours l’équipement hors tension et vérifiez l’absence de tension avant l’installation, la maintenance ou l’inspection. Assurez une mise à la terre correcte et respectez les codes électriques locaux. Ne manœuvrez pas en charge sauf s’il est explicitement assigné à la coupure en charge.
Caractéristiques techniques
Conditions de service
- Altitude : Ne dépassant pas 1000 mètres.
- Température ambiante : Maximum +40 °C, Minimum -25 °C.
- Humidité relative : Moyenne quotidienne ≤95 %, moyenne mensuelle ≤90 %.
- Environnement : Exempt de poussières conductrices, de gaz corrosifs, de milieux explosifs et de vapeur d’eau excessive.
- Contraintes mécaniques : Aucune vibration ou choc continu ou sévère.
Données techniques
| Nom | Unité | Valeur |
|---|---|---|
| Tension assignée | kV | 12 |
| Tension maximale de service | kV | 12 |
| Fréquence assignée | Hz | 50 |
| Courant assigné | A | 630 |
| Courant assigné de coupure en charge | A | 630 |
| Courant assigné de coupure en charge à 5 % | A | 31,5 |
| Courant assigné de coupure de court-circuit | A | 10 |
| Courant assigné du contact mobile | A | 40 |
| Courant assigné de transfert | kA | 1,3 |
| Courant assigné de courte durée de tenue | kA | 20 |
| Courant assigné de tenue en pointe | kA | 50 |
| Durée de vie mécanique | Cycle | 2000 |
Installation et câblage
Schéma d’installation
L’installation nécessite un montage sécurisé sur une structure de support rigide avec un dégagement approprié. Assurez l’alignement des tringleries du mécanisme de manœuvre et vérifiez la fonctionnalité des verrouillages avant la mise sous tension.
Dimensions d’encombrement
| Composant | Description |
|---|---|
| 1 | Châssis de base |
| 2 | Support d’isolation |
| 3 | Chambre de coupure |
| 4 | Dispositif d’amortissement |
| 5 | Contact mobile |
| 6 | Tige d’arc |
| 7 | Plaque de guidage |
| 8 | Contact fixe |
| 9 | Mécanisme de coupure |
| 10 | Mécanisme de verrouillage |
| 11 | Mécanisme de manœuvre de l’interrupteur-sectionneur |
| 12 | Sectionneur de terre |
Sélection et questions fréquentes
Guide de sélection
- Confirmez qu’il s’agit d’un système intérieur de 12kV, 50Hz et vérifiez le courant continu de 630A et le courant assigné de coupure en charge par rapport à la charge du départ et à la tâche de manœuvre.
- Sélectionnez le fusible monté en partie supérieure selon la classe 12kV, le courant du transformateur/de la charge, le courant de coupure minimal, la courbe temps-courant, l’énergie du percuteur et la coordination du courant de transfert de 1,3kA.
- Vérifiez les valeurs de tenue de courte durée de 20kA et de tenue en pointe de 50kA par rapport au niveau de courant de défaut présumé ; ces valeurs ne signifient pas que l’interrupteur lui-même coupe ce courant.
- Spécifiez le mécanisme fermé-ouvert-mis à la terre requis, la fonction de déclenchement par fusible, les verrouillages de porte et de terre, les contacts auxiliaires et la disposition de la poignée de manœuvre.
- Vérifiez l’altitude ≤1000m, les conditions intérieures de −25°C à +40°C, les dégagements du tableau, le montage rigide, l’alignement des tringleries, les charges des jeux de barres et la mise à la terre de protection.
Foire aux questions
Q1 : Quelle est la capacité maximale de courant de coupure de court-circuit ?
Le courant assigné de coupure de court-circuit est de 10A, avec un courant assigné de transfert de 1,3kA. Il supporte un courant de courte durée de 20kA. Contactez notre équipe d’ingénierie pour des calculs spécifiques de niveau de défaut.
Q2 : L’interrupteur FN5-12 peut-il fonctionner dans des environnements à forte humidité ?
Oui, à condition que l’humidité relative ne dépasse pas une moyenne quotidienne de 95 % et une moyenne mensuelle de 90 %. L’environnement doit rester exempt de gaz corrosifs et de poussières conductrices. Vérifiez les conditions du site avant l’installation.
Q3 : Quelle capacité de courant assigné l’interrupteur intérieur FN5-12 fournit-il ?
Ce modèle offre un courant assigné standard et un courant de coupure en charge de 630A. Le courant assigné de coupure en charge à 5 % est de 31,5A. Spécifiez vos besoins exacts en charge lors de la phase de demande.
Q4 : Des essais de routine en usine sont-ils effectués avant l’expédition ?
Les protocoles d’essais de routine sont soumis à confirmation en fonction de vos exigences spécifiques de commande. Les contrôles standard couvrent généralement les manœuvres mécaniques et l’isolation. Contactez notre équipe commerciale pour des certificats d’essais détaillés.
Q5 : Quel est le délai de livraison standard pour les commandes personnalisées ?
Les délais standards sont soumis à confirmation en fonction de la quantité commandée et de la personnalisation. La production typique prend plusieurs semaines après l’approbation des plans. Veuillez contacter notre service des achats pour un calendrier exact.
Q6 : Pourquoi choisir le FN5-12 pour les cellules de coupure d’anneau 12kV ?
Il assure une coupure en charge fiable jusqu’à 630A et une capacité d’établissement de court-circuit de 50kA en pointe. Sa conception garantit un fonctionnement sûr dans des environnements exempts de milieux explosifs. Demandez une proposition technique pour l’implantation spécifique de votre poste.
