अवलोकन
LDC-10 / LDC(D)-10 एक इनडोर वॉल-थ्रू करंट ट्रांसफॉर्मर है जिसे 10kV, 11kV और 12kV मध्यम वोल्टेज एसी प्रणालियों के लिए डिज़ाइन किया गया है। इसमें सिंगल-टर्न थ्रू-टाइप संरचना होती है, जिसमें पॉर्सिलेन-इन्सुलेटेड प्राथमिक चालक और स्विचगियर दीवार या विभाजन पर स्थापित कास्ट-रेजिन CT बॉडी होती है।
यह ट्रांसफॉर्मर मापन, ऊर्जा मीटरिंग, रिले सुरक्षा और डिफरेंशियल सुरक्षा अनुप्रयोगों का समर्थन करता है। यह IEC 61869-1 और IEC 61869-2 मानकों के अनुरूप है, जबकि पुराने प्रोजेक्ट IEC 60044-1 का संदर्भ लेते हैं। मानक द्वितीयक धारा 5A है (1A समझौते द्वारा उपलब्ध), और यह प्रोजेक्ट आवश्यकताओं के अनुसार 50Hz या 60Hz पर कार्य करता है।
प्रमुख रेटिंग्स सारांश
| पैरामीटर | रेटिंग |
|---|---|
| वोल्टेज वर्ग | 10kV, 11kV, 12kV |
| नाममात्र इन्सुलेशन स्तर | 12/42/75kV (या प्रोजेक्ट के अनुसार 10/42/75kV) |
| प्राथमिक धारा | सिंगल-टर्न थ्रू-चालक |
| द्वितीयक धारा | 5A मानक; 1A वैकल्पिक |
| आवृत्ति | 50Hz / 60Hz |
| अनुप्रयोग | मापन, मीटरिंग, रिले सुरक्षा, डिफरेंशियल सुरक्षा |
| इन्सुलेशन प्रकार | पॉर्सिलेन (प्राथमिक), कास्ट-रेजिन (CT बॉडी) |
| मानक | IEC 61869-1, IEC 61869-2 |

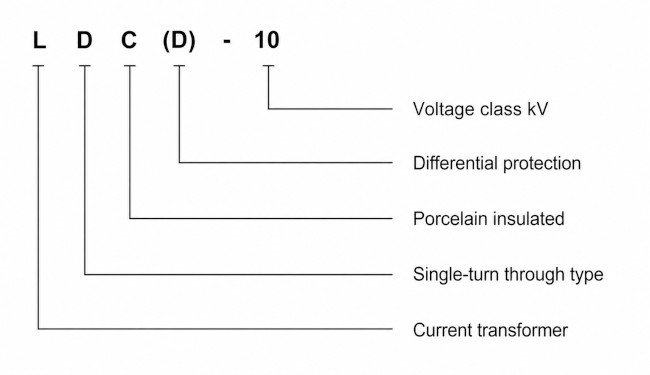

मॉडल नामकरण
- L: करंट ट्रांसफॉर्मर
- D: सिंगल-टर्न थ्रू टाइप / वॉल-थ्रू संरचना
- C: पॉर्सिलेन-इन्सुलेटेड टाइप
- (D): डिफरेंशियल सुरक्षा विन्यास
- 10: वोल्टेज वर्ग पहचान; 10kV प्रणालियों के लिए उपयुक्त तथा 10kV, 11kV और 12kV प्रोजेक्ट्स के लिए IEC 12kV-वर्ग इन्सुलेशन समन्वयन हेतु
निर्माण

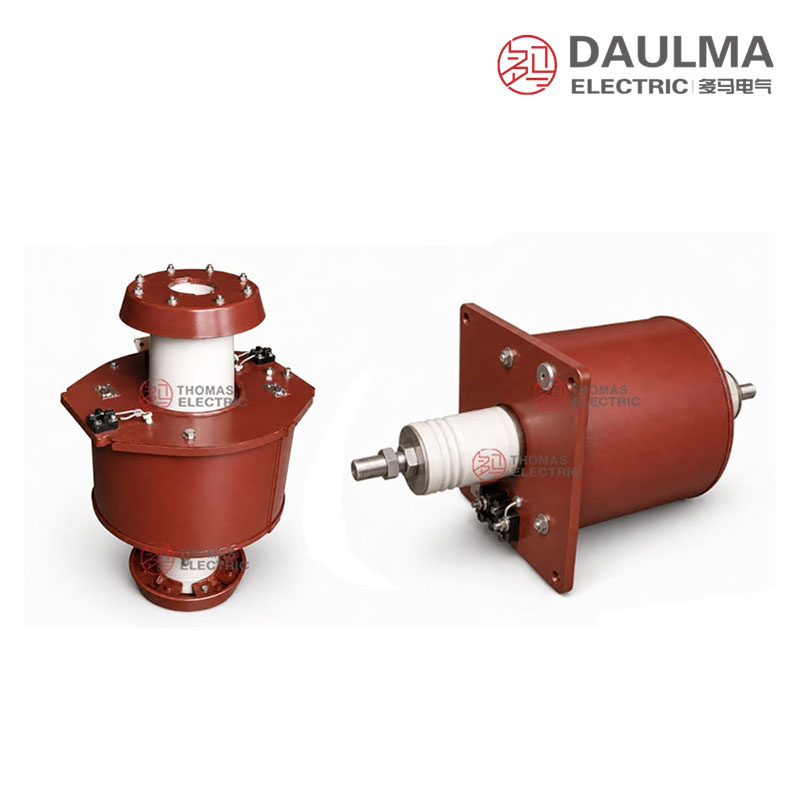

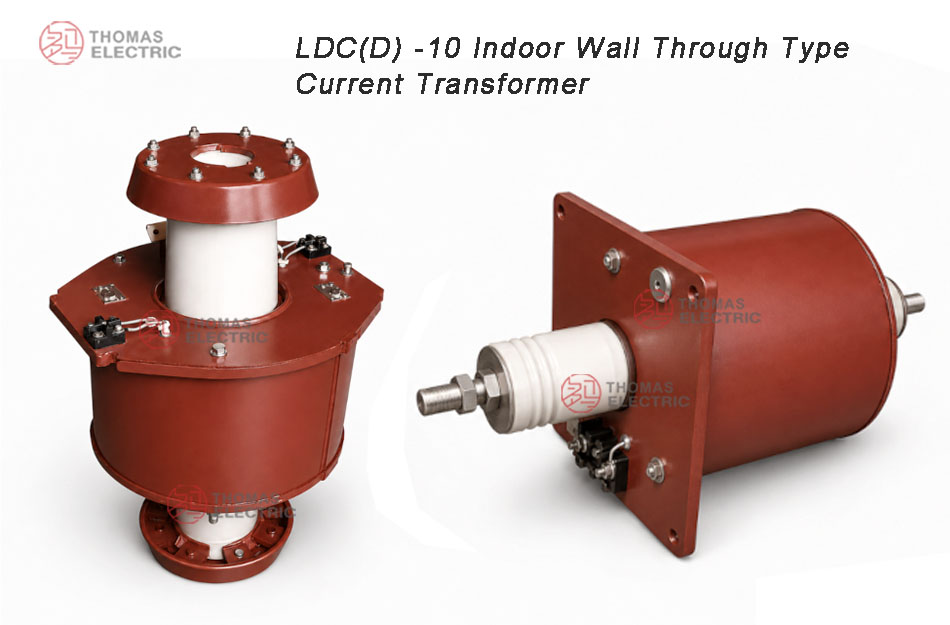

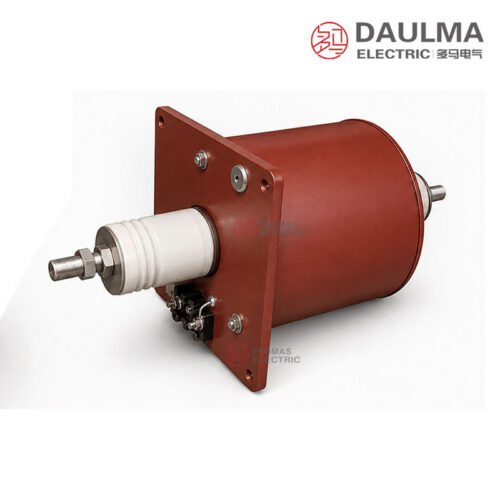

LDC-10 / LDC(D)-10 में मध्यम वोल्टेज स्विचगियर में वॉल-थ्रू स्थापना के लिए अनुकूलित एक मजबूत इनडोर निर्माण है। प्राथमिक चालक को उच्च-शक्ति वाले पॉर्सिलेन से इन्सुलेट किया गया है, जो 10kV–12kV इनडोर वातावरण में विश्वसनीय प्रदर्शन सुनिश्चित करता है। करंट ट्रांसफॉर्मर बॉडी को कैबिनेट दीवार या विभाजन पर सीधे स्थापित किया जाता है और चुंबकीय कोर व द्वितीयक वाइंडिंग्स को कास्ट-रेजिन इन्सुलेटेड एन्क्लोजर में समाहित किया जाता है। इस डिज़ाइन से सामान्य और दोष स्थितियों के तहत उत्कृष्ट डाइइलेक्ट्रिक शक्ति, यांत्रिक स्थिरता और दीर्घकालिक संचालन सुरक्षा प्राप्त होती है।
तकनीकी पैरामीटर
सेवा परिस्थितियाँ
- स्थापना स्थान: इनडोर मध्यम वोल्टेज स्विचगियर या वॉल-थ्रू कैबिनेट संरचना
- प्रणाली वोल्टेज: 10kV, 11kV या 12kV वर्ग
- नाममात्र आवृत्ति: प्रोजेक्ट आवश्यकता के अनुसार 50Hz / 60Hz
- नाममात्र इन्सुलेशन स्तर: IEC-शैली अनुप्रयोगों के लिए 12/42/75kV संदर्भ
- स्थापना प्रकार: वॉल-थ्रू / विभाजन-थ्रू माउंटिंग
- स्थापना वातावरण: गंभीर प्रदूषण, क्षारक गैस, विस्फोटक माध्यम, भारी चालक धूल और असामान्य संघनन से मुक्त होना चाहिए।
तकनीकी पैरामीटर
LDC-10 और LDCD-10 10kV–12kV मध्यम वोल्टेज प्रणालियों के लिए डिज़ाइन किए गए इनडोर कास्ट-रेजिन वॉल-थ्रू करंट ट्रांसफॉर्मर हैं। इनमें 12/42/75kV का नाममात्र इन्सुलेशन स्तर है, ये IEC 61869-1/-2 मानकों के अनुरूप हैं और 50Hz या 60Hz पर कार्य करते हैं। ये यूनिट 600A से 1500A तक प्राथमिक धाराओं का समर्थन करते हैं और द्वितीयक आउटपुट मापन (क्लास 0.5) और सुरक्षा अनुप्रयोग दोनों के लिए उपयुक्त हैं।
करंट ट्रांसफॉर्मर चीनी मानक GB 1208-75 के अनुरूप हैं।
| पैरामीटर | मान |
|---|---|
| नाममात्र प्राथमिक धारा (A) | 600, 750, 1000, 1500 |
| नाममात्र द्वितीयक धारा (A) | 5 |
| आवृत्ति (Hz) | 50 |
| शुद्धता क्लास 0.5 के लिए नाममात्र आउटपुट (VA) | 10 |
| शुद्धता क्लास B के लिए नाममात्र आउटपुट (VA) | 15 |
| इन्सुलेशन स्तर (kV) | 10/42/75 |
| नाममात्र अल्पकालिक तापीय धारा Ith (kA) | 75 I1n |
| नाममात्र गतिज धारा Idyn (kA) | 2.5 Ith |
| 10% गुणज | 15 |
इंस्टॉलेशन और वायरिंग

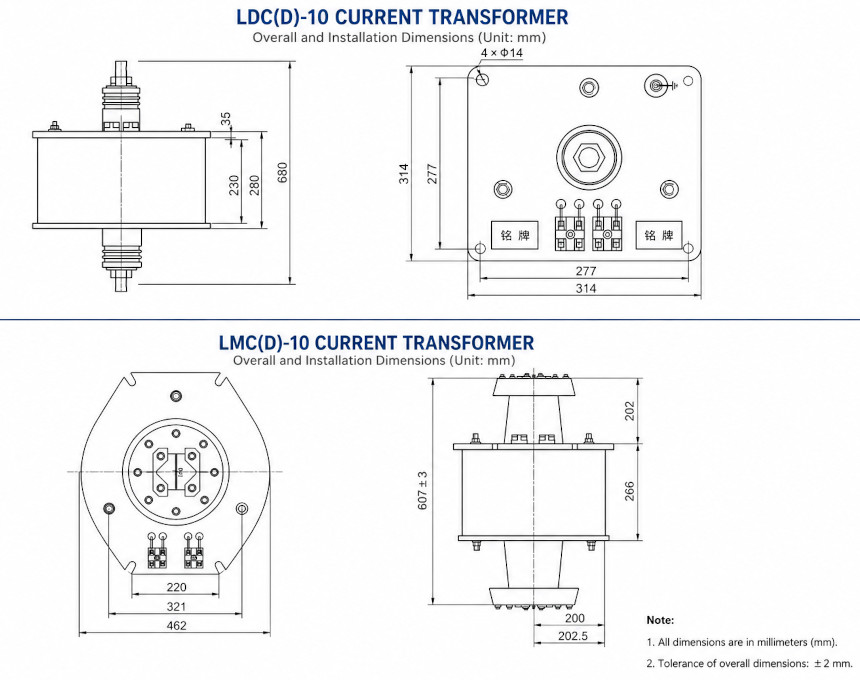

स्थापना आरेख
LDC-10 / LDC(D)-10 श्रृंखला को इनडोर स्विचगियर में दीवार उद्घाटन के माध्यम से स्थापित किया जाता है। यूनिट को चार φ14 छिद्रों वाले 314mm × 314mm माउंटिंग प्लेट द्वारा सुरक्षित किया जाता है। सुनिश्चित करें कि प्राथमिक चालक वॉल-थ्रू खंड के साथ संरेखित है और द्वितीयक टर्मिनल वायरिंग के लिए सुलभ हैं। दीवार उद्घाटन आकार, माउंटिंग छिद्र अंतराल और प्राथमिक चालक लंबाई सहित सभी आयामों को स्थापना से पहले अनुमोदित आउटलाइन ड्रॉइंग के विरुद्ध सत्यापित किया जाना चाहिए।
चयन और सामान्य प्रश्न
चयन मार्गदर्शिका
- उच्च-धारा सिंगल-टर्न रेंज के लिए LDC-10 / LDCD-10 का उपयोग करें। निरंतर बस धारा, अपेक्षित वृद्धि और जुड़े उपकरणों की संचालन रेंज के अनुसार 600/5A, 750/5A, 1000/5A या 1500/5A चुनें।
- निर्धारित करें कि मापन, सुरक्षा या डिफरेंशियल सुरक्षा आवश्यक है या नहीं। प्रकाशित रेफरेंस 10VA पर क्लास 0.5 और 15VA पर सुरक्षा विन्यास हैं; प्रत्येक भौतिक द्वितीयक वाइंडिंग के कार्य और प्रदर्शन को निर्दिष्ट करें।
- द्वितीयक-धारा विकल्प की पुष्टि करें। 5A द्वितीयक मानक है, जबकि 1A केवल तकनीकी समझौते द्वारा उल्लिखित है। CT, मीटर, रिले, लीड और टेस्ट ब्लॉक को एक बर्थन सर्किट के रूप में अभियांत्रिकी की जानी चाहिए।
- CT को प्रणाली दोष ड्यूटी के साथ समन्वित करें। सूचीबद्ध 75 × I₁n अल्पकालिक तापीय धारा और 2.5 × Ith गतिज धारा प्रारंभिक संदर्भ हैं; अवधि, अनुपात-विशिष्ट प्रमाणन और सुरक्षा विशेषताओं की पुष्टि करें।
- पूर्ण वॉल-थ्रू इंटरफ़ेस को स्वीकृत करें। निर्माण से पहले पॉर्सिलेन प्राथमिक खंड, कास्ट-रेजिन बॉडी, 314 × 314mm प्लेट, चार Ø14 छिद्र, दीवार उद्घाटन, चालक लंबाई, स्पष्टता, ध्रुवीयता और टर्मिनल पहुँच की जाँच करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: इन वॉल-थ्रू करंट ट्रांसफॉर्मरों के लिए अधिकतम प्रणाली वोल्टेज क्या है?
ये 12kV तक समर्थन करते हैं। ये इनडोर वॉल-थ्रू करंट ट्रांसफॉर्मर 10kV, 11kV और 12kV प्रणालियों के लिए रेटेड हैं। अपनी विशिष्ट प्रणाली वोल्टेज हमारी अभियांत्रिकी टीम के साथ पुष्टि करें।
प्रश्न 2: LDC-10 इनडोर करंट ट्रांसफॉर्मर को कैसे स्थापित किया जाना चाहिए?
इन्हें स्वच्छ, मध्यम वोल्टेज स्विचगियर या विभाजन-थ्रू कैबिनेट में इनडोर स्थापित करें। वातावरण में क्षारक गैस, विस्फोटक माध्यम और भारी चालक धूल नहीं होनी चाहिए। विशिष्ट पर्यावरणीय मूल्यांकन के लिए हमसे संपर्क करें।
प्रश्न 3: मापन अनुप्रयोगों के लिए कौन सा शुद्धता वर्ग उपलब्ध है?
मापन आउटपुट के लिए क्लास 0.5 प्रदान किया जाता है। यह 10kV से 12kV प्रणालियों के लिए मानक 5A द्वितीयक धारा के साथ विश्वसनीय मीटरिंग सुनिश्चित करता है। कारखाना विन्यास के लिए अपनी सटीक बर्थन आवश्यकताएँ निर्दिष्ट करें।
प्रश्न 4: क्या मैं LDCD-10 के लिए कस्टम प्राथमिक धारा अनुपात ऑर्डर कर सकता हूँ?
मानक प्राथमिक धाराओं में 600A, 750A, 1000A और 1500A शामिल हैं। इन कास्ट-रेजिन यूनिट्स में मानक 5A द्वितीयक आउटपुट होता है। कस्टम अनुपात आवश्यकताओं पर चर्चा के लिए हमारी बिक्री टीम से संपर्क करें।
प्रश्न 5: क्या ये मध्यम वोल्टेज करंट ट्रांसफॉर्मर IEC मानकों के अनुरूप हैं?
ये IEC 61869-1 और IEC 61869-2 मानकों के पूर्ण अनुरूप हैं। ये यूनिट 12/42/75kV इन्सुलेशन स्तर के लिए चीनी मानक GB 1208-75 को भी पूरा करते हैं। अपने प्रोजेक्ट के लिए विशिष्ट प्रकार परीक्षण प्रमाणपत्र अनुरोधित करें।
प्रश्न 6: स्विचगियर के लिए इन कास्ट-रेजिन इनडोर करंट ट्रांसफॉर्मरों का चयन क्यों करें?
ये मध्यम वोल्टेज स्विचगियर और विभाजन-थ्रू कैबिनेट संरचनाओं में स्थान को अनुकूलित करते हैं। वॉल-थ्रू डिज़ाइन 12/42/75kV इन्सुलेशन स्तर बनाए रखता है जबकि सीधे माउंटिंग की अनुमति देता है। संगत स्विचगियर मॉडल के लिए हमारी कैटलॉग देखें।
प्रश्न 7: मुझे संचालन आवृत्ति कब निर्दिष्ट करनी चाहिए?
अपनी स्थानीय ग्रिड आवश्यकताओं के आधार पर 50Hz या 60Hz निर्दिष्ट करें। 12/42/75kV का नाममात्र इन्सुलेशन स्तर दोनों आवृत्तियों में सुसंगत रहता है। प्रारंभिक पूछताछ के दौरान अपनी सटीक आवृत्ति की पुष्टि करें।
Frequently Asked Questions
Q1: क्या यह 10kV करंट ट्रांसफॉर्मर 11kV सिस्टम में काम करेगा?
हाँ, यह 10kV, 11kV और 12kV सिस्टम के लिए उपयुक्त है। इसका इन्सुलेशन स्तर 12/42/75kV है। सटीक अनुप्रयोग के लिए कृपया सिस्टम वोल्टेज की पुष्टि करें।
Q2: मीटरिंग अनुप्रयोगों के लिए कौन सी शुद्धता क्लास चुनें?
मापन के लिए क्लास 0.5 उपयुक्त है, जिसका नाममात्र आउटपुट 10VA है। यह IEC 61869 मानकों के अनुरूप है। विस्तृत कैलिब्रेशन के लिए संपर्क करें।
Q3: क्या प्राथमिक धारा रेटिंग को प्रोजेक्ट के अनुसार बदला जा सकता है?
मानक रेटिंग 600A से 1500A तक उपलब्ध हैं। द्वितीयक धारा 5A है। विशिष्ट प्रोजेक्ट आवश्यकताओं के लिए कस्टम रेशियो की पुष्टि फैक्ट्री से करनी होगी।
Q4: इस इनडोर CT को किन पर्यावरणीय स्थितियों में स्थापित किया जा सकता है?
इसे गंभीर प्रदूषण और क्षारक गैस से मुक्त इनडोर स्विचगियर में लगाएं। यह कास्ट-रेजिन वॉल-थ्रू माउंटिंग के लिए है। स्थापना गाइड के लिए हमसे संपर्क करें।
Q5: यह करंट ट्रांसफॉर्मर किन तकनीकी मानकों का पालन करता है?
यह IEC 61869-1/-2 और GB 1208-75 मानकों के अनुरूप है। 50Hz/60Hz सिस्टम के लिए डिज़ाइन किया गया है। मानक प्रमाणपत्र के लिए कृपया बिक्री टीम से पूछें।
Q6: क्या आप 12kV स्विचगियर के लिए वॉल-थ्रू CT निर्माता हैं?
हाँ, हम LDC-10 और LDCD-10 श्रृंखला के प्रमुख निर्माता हैं। ये 12/42/75kV इन्सुलेशन वाले कास्ट-रेजिन यूनिट हैं। थोक आपूर्ति और OEM विवरण के लिए संपर्क करें।
