Technical Parameters

Kondisi Layanan

• Posisi instalasi: Instalasi di permukaan tanah pada gardu induk, halaman industri, atau titik distribusi
• Suhu ambien: -15°C hingga +55°C
• Ketinggian maksimum: ≤ 4500m (tidak diperlukan derating)
• Material enclosure: Baja tahan karat untuk ketahanan korosi yang lebih baik
• Pentanahan: Hubungkan terminal pentanahan sesuai kode kelistrikan lokal dan standar pengukuran
• Perawatan: Enclosure baja tahan karat memerlukan perawatan minimal di lingkungan luar ruang

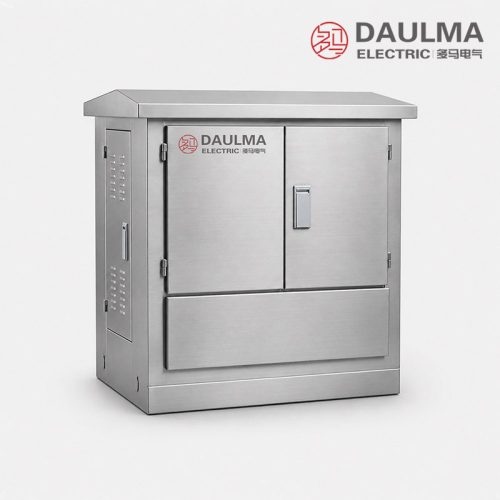

Parameter Teknis

JLSZV-6/10W adalah trafo gabungan tipe kering luar ruang yang dirancang untuk sistem 6kV dan 10kV. Unit ini memiliki enclosure duduk lantai baja tahan karat, beroperasi pada rentang suhu -15°C hingga +55°C, dan dirating untuk ketinggian hingga 4500m tanpa derating. Sesuai dengan GB17201-2006, trafo ini mendukung rentang arus primer yang lebar dari 7.5A hingga 600A.

Data Trafo Tegangan

Data Trafo Arus

Installation & Wiring

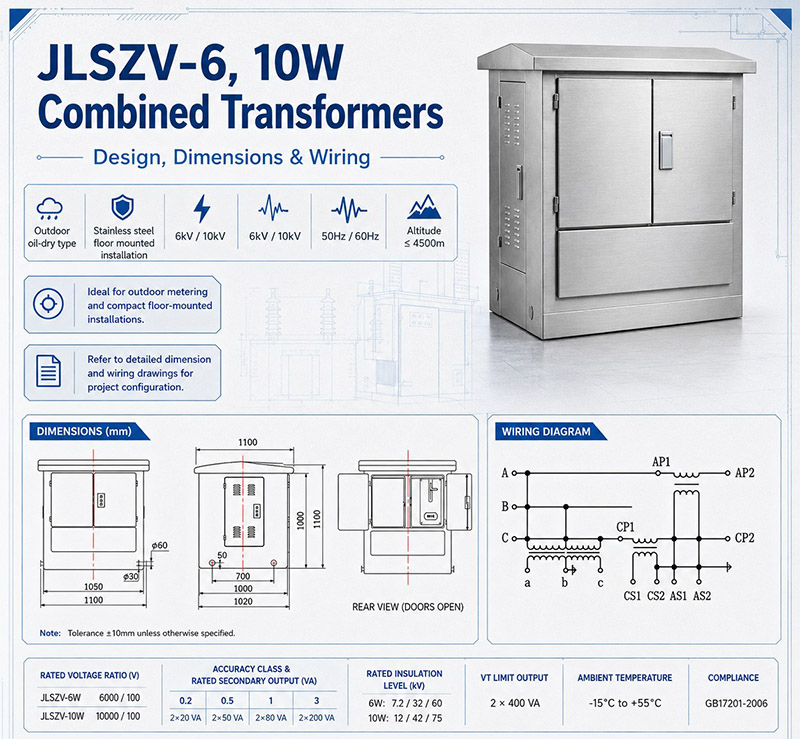

Diagram Instalasi

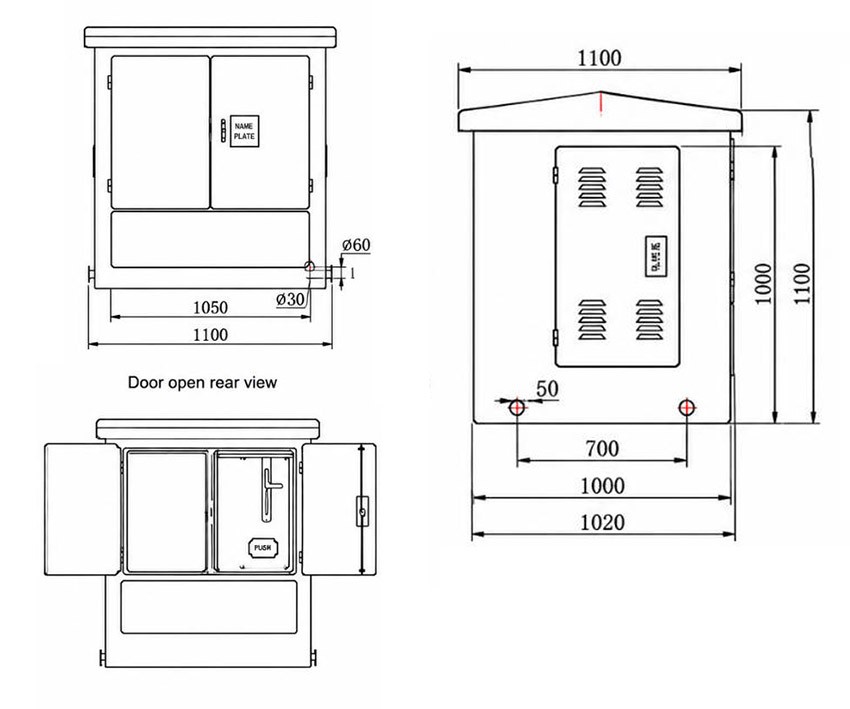

Trafo gabungan duduk lantai baja tahan karat JLSZV-6/10W dipasang pada pondasi yang rata dan stabil menggunakan dudukan terintegrasi. Pastikan clearance yang memadai di sekitar unit untuk ventilasi dan akses, terutama di bagian depan untuk pengoperasian pintu dan di bagian samping untuk masuknya kabel.

Diagram Pengkabelan

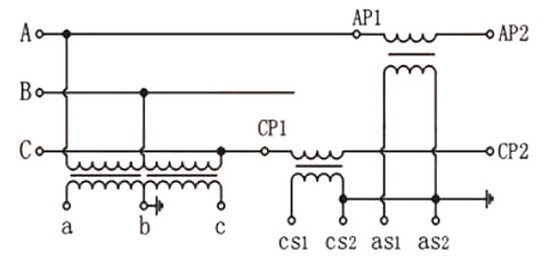

Diagram pengkabelan menunjukkan koneksi internal trafo gabungan. Terminal primer diberi label AP1/AP2, BP1/BP2, dan CP1/CP2 untuk ketiga fasa. Terminal sekunder trafo arus (CT) menyediakan sinyal arus ke meter energi aktif dan reaktif, sedangkan terminal sekunder trafo potensial (PT) menyediakan input tegangan ke meter dan perangkat pemantauan. Semua sirkuit sekunder harus dikabelkan sesuai dengan diagram proyek yang disetujui, dengan sekunder CT tidak boleh pernah dibiarkan terbuka (open-circuit) saat beroperasi.

Selection & FAQs

Panduan Pemilihan

• Pilih JLSZV-6W untuk sistem 6kV (kelas 7.2kV) atau JLSZV-10W untuk sistem 10kV (kelas 12kV) berdasarkan tegangan jaringan Anda.
• Pilih arus primer CT antara 7.5A dan 600A sesuai kebutuhan beban aktual—tersedia beberapa segmen dalam rentang ini.
• Tentukan kelas akurasi CT sebagai 0.2S untuk pengukuran presisi tinggi, atau 0.5S/0.5 berdasarkan standar pengukuran lokal.
• Pilih rasio tegangan PT sebagai 6000/100 untuk sistem 6kV atau 10000/100 untuk sistem 10kV agar sesuai dengan spesifikasi input meter.
• Konfirmasi kelas akurasi PT (0.2, 0.5, 1.0, atau 3.0) berdasarkan kebutuhan aplikasi—akurasi yang lebih tinggi direkomendasikan untuk tujuan penagihan.

Pertanyaan yang Sering Diajukan

Q1: Bagaimana cara memilih dengan benar antara model JLSZV-6W dan JLSZV-10W untuk sistem distribusi 6kV atau 10kV saya, dan apa konsekuensi teknis dari ketidakcocokan kelas tegangan?

Pilih JLSZV-6W untuk sistem dengan tegangan nominal 6kV (level isolasi nominal 7.2/32/60 kV) dan JLSZV-10W untuk sistem 10kV (level isolasi 12/42/75 kV). Ketidakcocokan—seperti memasang JLSZV-6W pada bus 10kV—melanggar kepatuhan GB17201-2006, membahayakan kekuatan dielektrik, dan berisiko menyebabkan kerusakan isolasi selama lonjakan switching atau impuls petir. Rasio PT juga harus sesuai: 6000/100V untuk jaringan 6kV dan 10000/100V untuk 10kV untuk memastikan akurasi pengukuran dan kompatibilitas tegangan sekunder dengan relai proteksi atau meter pengukuran.

Q2: Mengapa kelas akurasi CT 0.2S sangat penting untuk pengukuran pendapatan di JLSZV-6/10W, dan bagaimana beban sekunder memengaruhi integritas pengukuran di dunia nyata?

CT Kelas 0.2S menjamin error ±0.2% hingga 1% dari arus nominal sesuai IEC 61869-2, yang sangat penting untuk aplikasi penagihan dengan beban yang sangat bervariasi (misalnya, fasilitas industri dengan operasi intermiten). Sebaliknya, 0.5S hanya mempertahankan akurasi ±0.5% dari beban 5% ke atas. CT 0.2S pada JLSZV-6/10W dirating pada beban 10VA; melebihi ini—karena kabel yang panjang (>20m), beberapa input meter, atau perangkat berimpedansi tinggi—meningkatkan error sudut fasa dan rasio, yang berpotensi menyebabkan deviasi pengukuran kumulatif >1%. Selalu hitung total impedansi loop: Z_total = R_wire + Z_meter ≤ (VA_rating / I_secondary²) = 10VA / 25A² = 0.4Ω untuk sekunder 5A.

Q3: Apa kesalahan instalasi paling umum pada JLSZV-6/10W yang membahayakan keselamatan atau keandalan jangka panjang di gardu induk luar ruang?

Tiga kesalahan kritis: (1) gagal menghubungkan enclosure baja tahan karat ke grid pentanahan gardu induk sesuai IEEE 80 atau kode lokal—ini menghilangkan perisai EMI dan menciptakan bahaya sengatan listrik saat terjadi gangguan; (2) membiarkan lilitan sekunder CT terbuka (open-circuit) saat di-energize, yang dapat menghasilkan >1kV akibat saturasi inti, merusak isolasi atau melukai personel; dan (3) jarak clearance yang tidak memadai (<600mm akses depan atau <300mm clearance samping), yang membatasi ventilasi dan perawatan. Meskipun unit resin cor mengandalkan konveksi alami, aliran udara yang terbatas di halaman sempit meningkatkan suhu hotspot sebesar 10–15°C, mempercepat penuaan termal epoksi. Selalu berikan torsi pada koneksi busbar primer sebesar 25–30 N·m untuk mencegah pemanasan akibat resistansi kontak.

Q4: Bagaimana kelas akurasi PT dan output nominal (misalnya, 0.2/2×20VA vs. 0.5/2×50VA) memengaruhi kinerja pengukuran ketika beberapa perangkat berbagi sirkuit sekunder?

Akurasi PT dijamin hanya dalam batas beban nominal per lilitan. PT kelas 0.2 dengan output 2×20VA mempertahankan error ±0.2% hanya jika setiap lilitan sekunder menggerakkan ≤20VA. Jika dihubungkan ke meter pengukuran (10VA) dan perekam kualitas daya (15VA), total beban melebihi 20VA, mendorong akurasi ke kelas 0.5 atau lebih buruk. Untuk aplikasi multi-fungsi, 0.5/2×50VA memberikan margin tetapi mengorbankan presisi tingkat penagihan. Selalu jumlahkan beban yang terhubung per fasa: misalnya, meter digital (5VA) + RTU (8VA) + relai (7VA) = 20VA—memerlukan rating minimal 2×20VA. Melebihi batas output (2×400VA) berisiko merusak termal saat beban berlebih yang berkepanjangan.

Q5: Dapatkah JLSZV-6/10W beroperasi dengan andal di ketinggian tinggi (misalnya, >3000m), dan apakah isolasi resin cornya memerlukan penyesuaian (derating) seperti trafo berisi minyak?

Ya—JLSZV-6/10W secara eksplisit dirating untuk operasi hingga 4500m tanpa derating elektrik atau termal. Berbeda dengan unit berisi minyak, yang kekuatan dielektriknya menurun seiring berkurangnya kepadatan udara, isolasi resin cor mengandalkan epoksi padat, yang tidak terpengaruh oleh tekanan atmosfer. Kinerja termal tetap stabil karena unit ini menggunakan pendinginan konveksi alami dengan ukuran konduktor yang konservatif (divalidasi sesuai GB/T 17201). Meskipun pengurangan kepadatan udara di atas 2000m sedikit menurunkan perpindahan panas konvektif (~5% pada 3000m), desainnya mencakup margin termal yang cukup untuk mempertahankan suhu hotspot di bawah 110°C bahkan pada beban penuh 600A dan suhu ambien 55°C.

Q6: Opsi kustomisasi apa saja yang tersedia untuk rasio CT, kelas akurasi, dan konfigurasi sekunder pada JLSZV-6/10W, dan bagaimana pengaruhnya terhadap waktu tunggu (lead time)?

JLSZV-6/10W mendukung arus primer dari 7.5A hingga 600A dalam langkah standar (misalnya, 100/5A, 400/5A), dengan arus sekunder biasanya tetap pada 5A kecuali ditentukan lain. Akurasi CT dapat dipesan sebagai 0.2S (pengukuran pendapatan), 0.5S (sub-penagihan), atau 0.5 (proteksi); akurasi PT sebagai 0.2, 0.5, 1.0, atau 3.0. Lilitan sekunder ganda adalah standar untuk kedua CT dan PT, memungkinkan sirkuit pengukuran dan proteksi yang terpisah. Beban kustom (misalnya, 15VA untuk CT) atau orientasi kotak terminal dimungkinkan tetapi memperpanjang waktu tunggu dari standar 4–6 minggu menjadi 8–10 minggu. Konfirmasi ketersediaan varian umum (misalnya, 10kV, 400/5A, 0.2S/0.2) untuk proyek jalur cepat.

Q7: Bagaimana enclosure baja tahan karat pada JLSZV-6/10W meningkatkan kinerja siklus hidup di lingkungan yang korosif dibandingkan dengan alternatif baja karbon cat atau aluminium?

Baja tahan karat (biasanya AISI 304/316) memberikan ketahanan korosi yang unggul di lingkungan IEC 60721-3-4 Kelas 4C2 (pesisir) atau 3C4 (industri). Enclosure baja karbon yang dicat sering gagal pada lasan atau titik goresan dalam 3–5 tahun, sehingga memerlukan pengecatan ulang. Aluminium menderita korosi galvanik ketika digabungkan dengan busbar tembaga di atmosfer asin. Enclosure baja tahan karat pada JLSZV-6/10W, dikombinasikan dengan kotak terminal tertutup berating IP54, memastikan masa pakai >25 tahun tanpa perawatan—sangat penting untuk gardu induk terpencil di mana akses terbatas. Analisis biaya siklus hidup menunjukkan TCO 30–40% lebih rendah dibandingkan alternatif selama 30 tahun karena hilangnya biaya pengecatan ulang, penyegelan, atau penggantian.

Q8: Dari sudut pandang pengadaan, kapan trafo gabungan JLSZV-6/10W lebih hemat biaya daripada memasang unit CT dan PT terpisah, dan faktor apa yang memengaruhi total biaya instalasi?

JLSZV-6/10W mengurangi total biaya instalasi sebesar 15–20% meskipun harga unit lebih tinggi, karena konstruksi pondasi tunggal, pengurangan pekerjaan sipil, pengkabelan yang disederhanakan (satu titik terminasi vs dua), dan waktu komisioning yang lebih singkat. Unit ini juga meminimalkan kebutuhan ruang di gardu induk yang kompak. Waktu tunggu standar adalah 4–6 minggu, tetapi konfigurasi kustom (misalnya, rasio non-standar atau CT 0.2S ganda) mungkin memakan waktu 8–10 minggu. Untuk situs tanpa awak atau terpencil, desain resin cor bebas perawatannya menghilangkan biaya berulang yang terkait dengan PT berisi minyak (misalnya, pengambilan sampel minyak, pengujian kelembapan, penggantian gasket). Prioritaskan verifikasi stok untuk spesifikasi umum (10kV, 400/5A, 0.2S/0.2) untuk menghindari penundaan proyek. Dalam horizon 30 tahun, keandalan dan profil bebas perawatan unit gabungan menghasilkan TCO yang jauh lebih rendah dalam aplikasi luar ruang yang keras.
