Ikhtisar
LA-10Q / LFZ-10Q / LFZB1-10Q adalah transformator arus tembus dinding dalam ruangan dengan isolasi resin epoksi tuang, dirancang untuk sistem AC tegangan menengah kelas 10kV. Transformator ini mendukung operasi pada aplikasi dalam ruangan 10kV, 11kV, dan 12kV setelah koordinasi isolasi dan kondisi spesifik proyek diverifikasi.
Seri ini menawarkan kelas akurasi 0,2; 0,5; 1; dan 10P10, sehingga cocok untuk fungsi pengukuran maupun proteksi. Aplikasi umum meliputi pengukuran arus, pengukuran energi, proteksi relai, dan instrumentasi peralatan pemutus di ruang distribusi serta peralatan sakelar tegangan menengah dalam lingkungan dalam ruangan yang lembap, tercemar, atau rentan kondensasi.
Sorotan Rating Utama
| Parameter | Rating |
|---|---|
| Kelas tegangan | Kelas 10kV (berlaku untuk 10kV, 11kV, 12kV) |
| Tingkat isolasi nominal | 11,5/42/75kV |
| Kisaran arus primer | 5–1500A |
| Arus sekunder | 5A |
| Kelas akurasi pengukuran | 0,2; 0,5; 1 |
| Kelas akurasi proteksi | 10P10 |
| Bahan isolasi | Resin epoksi tuang |
| Jenis pemasangan | Tembus dinding, dalam ruangan |
| Jenis struktur | Semi-tertutup (5–200/5A); sepenuhnya tertutup (300–1500/5A) |
Penamaan Model
- L: Transformator arus
- A: Jenis tembus dinding
- 10: Kelas tegangan nominal: kelas 10kV
- Q: Tipe kaku/diperkuat
- LFZ-10Q: Penamaan sesuai untuk transformator arus tembus dinding berisolasi resin tuang
- LFZB1-10Q: Penamaan sesuai untuk transformator arus tembus dinding berisolasi resin tuang tipe diperkuat atau sepenuhnya tertutup
Konstruksi

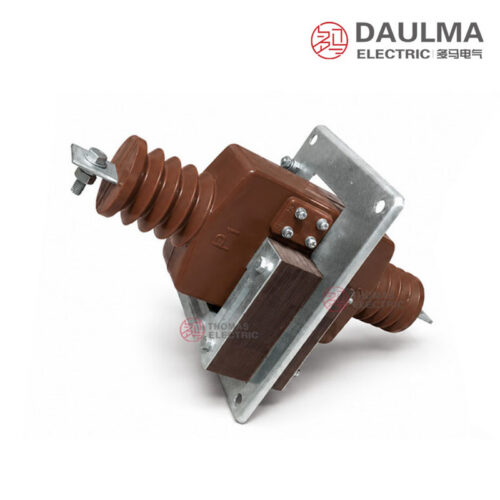

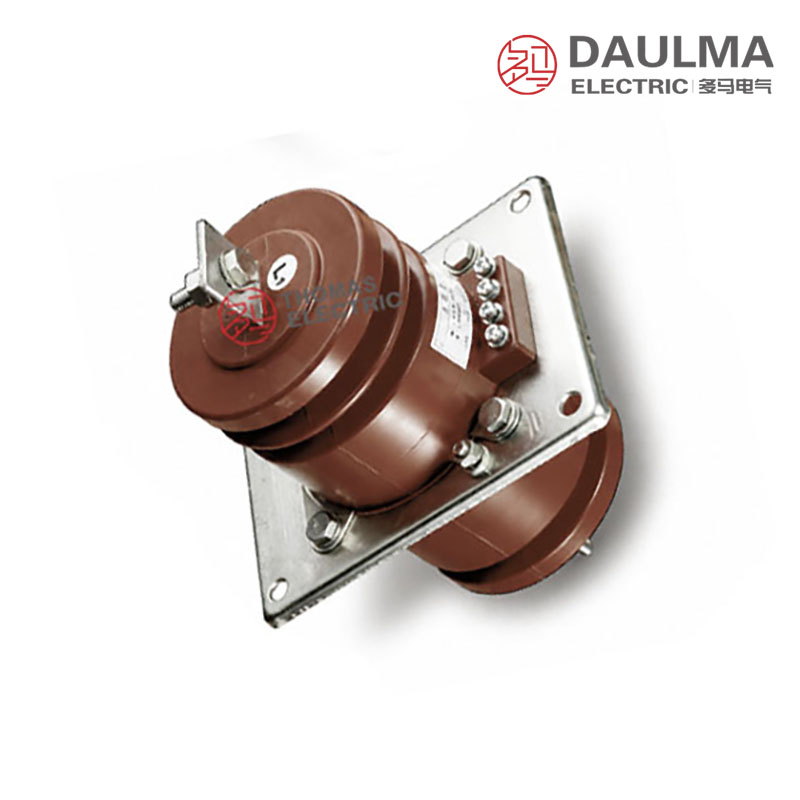

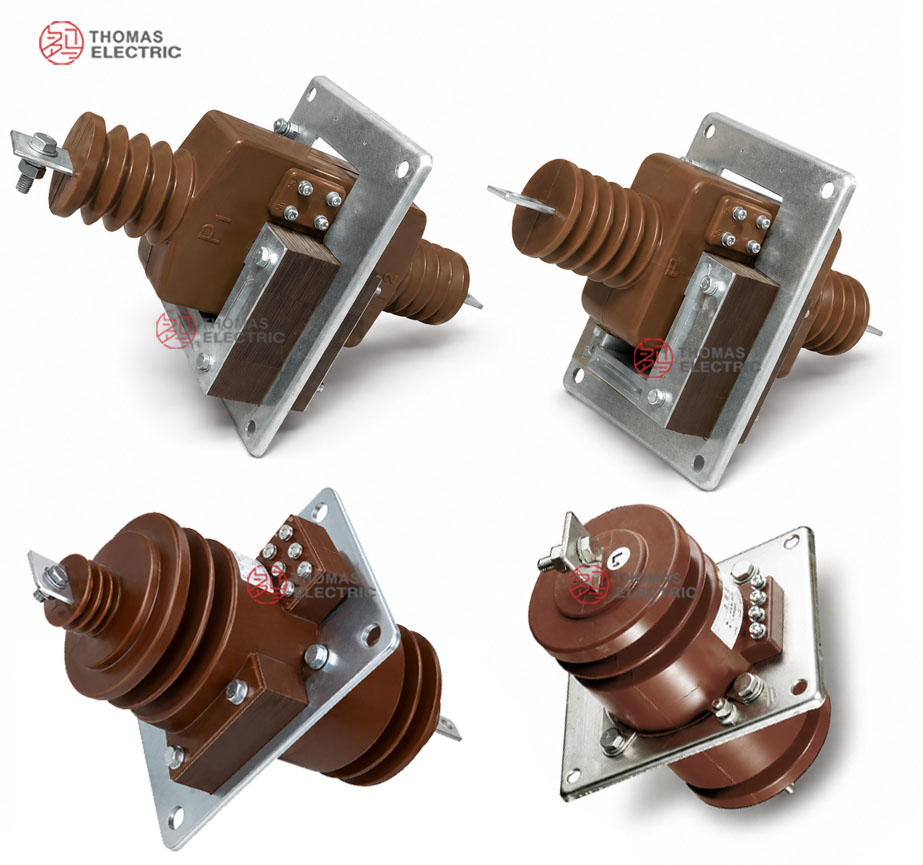

LA-10Q / LFZ-10Q / LFZB1-10Q memiliki desain tembus dinding dengan isolasi resin epoksi tuang dan struktur tipe Q yang diperkuat. Unit dengan rasio arus 5–200/5A menggunakan konstruksi resin tuang semi-tertutup, dioptimalkan untuk instalasi kompak dan rangkaian arus rendah. Model dengan rating 300–1500/5A menggunakan struktur resin tuang sepenuhnya tertutup, memberikan isolasi eksternal dan kekokohan mekanis yang lebih baik untuk aplikasi arus tinggi. Inti dan belitan yang terbungkus resin memberikan isolasi andal antara sirkuit primer tegangan menengah dan sirkuit sekunder tegangan rendah, memastikan operasi aman di lingkungan dalam ruangan yang menantang, termasuk yang berisiko lembap, tercemar, atau mengalami kondensasi.
Parameter teknis
Kondisi Layanan
- Lokasi pemasangan: peralatan sakelar tegangan menengah dalam ruangan
- Frekuensi nominal: 50Hz
- Tegangan sistem: kelas 10kV, dengan aplikasi proyek kelas 10kV, 11kV, dan 12kV tunduk pada verifikasi isolasi
- Cocok untuk lingkungan dalam ruangan di mana kondensasi, titik embun permukaan, atau kelembapan tropis mungkin perlu dipertimbangkan
- Kelas polusi buatan: referensi Kelas 2
- Lingkungan pemasangan harus bebas dari getaran hebat, medium eksplosif, gas korosif, debu konduktif berat, dan tekanan mekanis abnormal.
Parameter Teknis
LA-10Q, LFZ-10Q, dan LFZB1-10Q adalah transformator arus tembus dinding berisolasi resin tuang yang dirancang untuk aplikasi peralatan sakelar dalam ruangan kelas 10kV. Transformator ini memiliki tingkat isolasi nominal 11,5/42/75kV, beroperasi pada 50Hz, dan mendukung kisaran arus primer dari 5/5A hingga 1500/5A dengan kelas akurasi 0,2; 0,5; 1; dan 10P10. Unit-unit ini memenuhi standar GB5583-85 dan IEC 61869 (sebelumnya IEC 44) serta sesuai untuk kondisi lingkungan dalam ruangan standar tanpa kekhawatiran suhu ekstrem, ketinggian, atau kontaminasi melebihi polusi buatan Kelas 2.
| Arus Primer Nominal (A) |
Kelas Akurasi dan Keluaran Nominal (VA) |
Arus Termal Waktu Pendek Nominal Ith/1dtk (r.m.s.) |
Arus Dinamis Nominal Idyn (Puncak) |
|||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 10P10 | |||
| 5, 10, 15, 20, 30, 40 50, 75, 100, 150, 200 |
5~10 | 10 | 10 | 15 | 90 I1n | 160 I1n |
| 300, 400 | 75 I1n | 135 I1n | ||||
| 500 | 60 I1n | 110 I1n | ||||
| 600, 800, 1000, 1500 | 50 I1n | 90 I1n | ||||
Instalasi dan pengkabelan

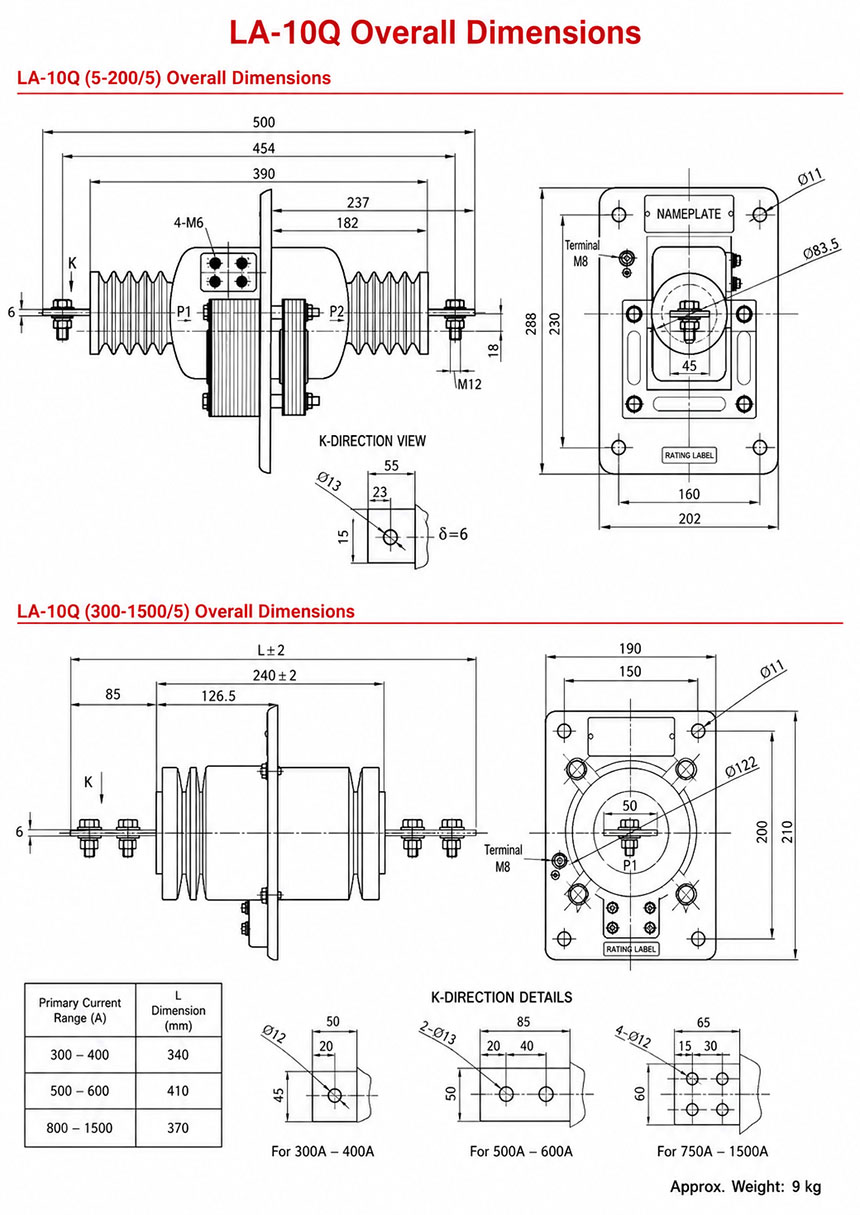

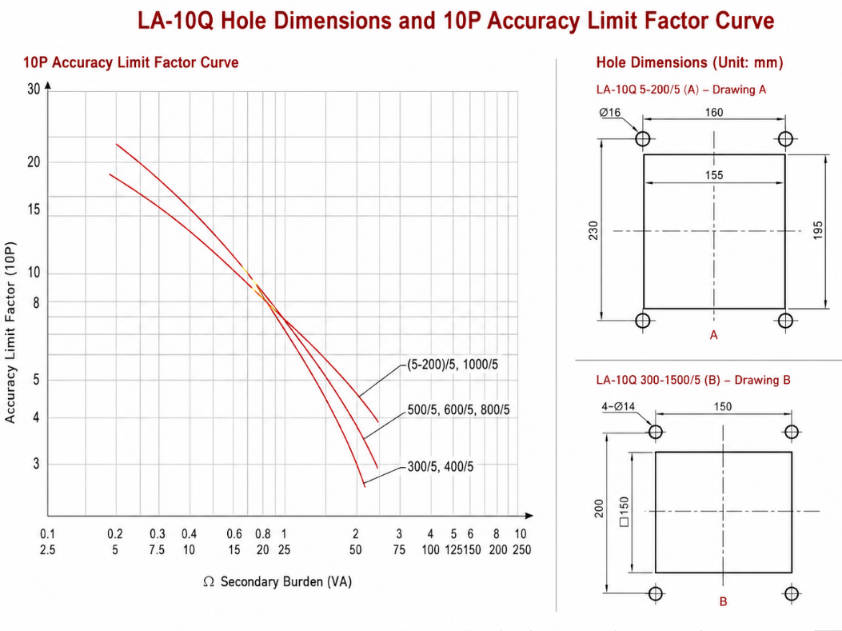

Diagram Pemasangan
Transformator arus LA-10Q, LFZ-10Q, dan LFZB1-10Q menggunakan metode pemasangan tembus dinding berisolasi resin tuang. Unit dipasang melalui lubang potong pada panel dinding peralatan sakelar, dengan konduktor primer melewati bukaan tengah. Lubang pemasangan, dimensi keseluruhan, dan orientasi terminal bervariasi tergantung kisaran arus dan jenis struktur (semi-tertutup untuk 5–200/5A; sepenuhnya tertutup untuk 300–1500/5A). Selalu merujuk pada gambar kerja yang disetujui sesuai rasio arus yang dipilih sebelum fabrikasi kabinet atau pengeboran.
Pemilihan dan pertanyaan umum
Panduan Pemilihan
- Pilih LA-10Q, LFZ-10Q, atau LFZB1-10Q berdasarkan gambar kerja dan penunjukan tender yang disetujui; halaman ini tidak memetakan secara lengkap setiap nama ke setiap struktur.
- Pilih rasio semi-tertutup 5/5A–200/5A atau sepenuhnya tertutup 300/5A–1500/5A berdasarkan studi beban dan gangguan.
- Konfirmasi arus sekunder tetap 5A dan pilih kelas 0,2; 0,5; 1; atau 10P10 sesuai fungsi gulungan yang dipesan.
- Verifikasi beban spesifik kelas 5VA–25VA pada faktor daya 0,8 dan kelipatan Ith/Idyn spesifik rasio.
- Periksa isolasi 11,5/42/75kV, persyaratan partial discharge ≤50pC, polusi Kelas 2, ukuran lubang potong, arah pemasangan, dan terminal.
Pertanyaan Umum
P1: Apa saja batasan lingkungan untuk transformator arus tembus dinding ini?
Pasang hanya di dalam ruangan, jauh dari getaran hebat, medium eksplosif, dan gas korosif. Transformator ini tahan terhadap kondensasi dan polusi Kelas 2. Hubungi kami untuk persyaratan kelembapan tropis spesifik.
P2: Kelas akurasi mana yang sesuai untuk pengukuran dibandingkan proteksi?
Pilih kelas 0,2 atau 0,5 untuk pengukuran presisi, dan 10P10 untuk relai proteksi. Semua kelas memenuhi standar IEC 61869. Cantumkan rasio dan kelas eksak saat permintaan informasi.
P3: Apakah transformator arus resin tuang 10kV ini dapat digunakan pada peralatan sakelar 11kV?
Ya, dengan syarat verifikasi isolasi. Tingkat isolasi nominalnya 11,5/42/75kV, mendukung aplikasi sistem 10kV, 11kV, dan 12kV. Verifikasi tegangan proyek spesifik Anda dengan tim teknik kami.
P4: Apakah transformator arus ini memenuhi standar internasional?
Ya, seri LA-10Q dan LFZ memenuhi standar IEC 61869 dan GB5583-85. Sertifikasi ini menjamin kinerja andal untuk aplikasi peralatan sakelar tegangan menengah dalam ruangan hingga 12kV.
P5: Bagaimana cara memesan rasio arus primer khusus?
Rasio standar berkisar dari 5/5A hingga 1500/5A. Arus primer non-standar memerlukan spesifikasi amperase eksak dan VA keluaran nominal untuk pengecekan kelayakan pabrik.
P6: Untuk aplikasi apa transformator arus tembus dinding berisolasi resin tuang ini dirancang?
Dirancang khusus untuk aplikasi peralatan sakelar tegangan menengah dalam ruangan hingga 12kV. Isolasi resin tuang menjamin ketahanan di lingkungan dalam ruangan standar tanpa kekhawatiran suhu ekstrem.
P7: Bagaimana rating arus termal waktu pendek ditentukan?
Rating termal bergantung pada arus primer dan kelas akurasi yang dipilih. Lihat lembar data teknis untuk nilai arus termal waktu pendek spesifik. Konfirmasi parameter hubung singkat eksak Anda dengan insinyur kami.
Frequently Asked Questions
Q1: Dapatkah CT 10kV ini dipasang pada sistem 11kV?
Ya, tunduk pada verifikasi isolasi pabrik. Produk ini mendukung aplikasi proyek kelas 10kV, 11kV, dan 12kV. Silakan sebutkan tegangan sistem saat memesan untuk konfirmasi pabrik.
Q2: Kelas akurasi mana yang tepat untuk pengukuran billing?
Pilih kelas akurasi 0,2 untuk pengukuran presisi tinggi. Transformator ini mendukung rasio arus primer 5/5A hingga 1500/5A sesuai standar IEC 61869. Hubungi kami untuk spesifikasi detail.
Q3: Apakah transformator ini tahan terhadap lingkungan lembap?
Ya, dirancang untuk lingkungan dalam ruangan dengan kondensasi dan kelembapan tropis. Isolasi resin tuang memastikan perlindungan optimal pada kelas polusi buatan Kelas 2.
Q4: Standar internasional apa yang memenuhi syarat CT ini?
Produk ini memenuhi standar GB5583-85 dan IEC 61869. Sertifikat uji pabrik dan dokumentasi teknis lengkap tersedia untuk keperluan audit. Minta penawaran untuk detail sertifikasi.
Q5: Apakah rasio arus primer dapat dikustomisasi?
Rasio standar berkisar dari 5/5A hingga 1500/5A. Untuk rasio di luar standar atau kebutuhan spesifik, silakan hubungi tim penjualan kami untuk verifikasi teknis.
Q6: Untuk aplikasi peralatan sakelar apa CT ini digunakan?
Transformator arus tembus dinding ini khusus untuk peralatan sakelar tegangan menengah dalam ruangan kelas 10kV. Sangat ideal untuk gardu distribusi modern.
Q7: Kapan CT ini tidak boleh dipasang?
Jangan pasang di area dengan getaran hebat, gas korosif, atau medium eksplosif. Lingkungan harus bebas dari debu konduktif berat dan tekanan mekanis abnormal.
