Technical Parameters

Kondisi Layanan

• Posisi instalasi: Instalasi di permukaan tanah di halaman gardu induk, fasilitas industri, atau titik distribusi
• Suhu lingkungan: -15°C hingga +55°C
• Ketinggian maksimum: ≤ 4500m (tanpa derating)
• Proteksi kabinet: Kandang logam memberikan proteksi cuaca dan mekanis
• Pembumian: Hubungkan terminal pembumian sesuai kode kelistrikan lokal dan standar pengukuran
• Perawatan: Desain pintu ganda memungkinkan akses mudah untuk inspeksi dan perawatan

Parameter Teknis

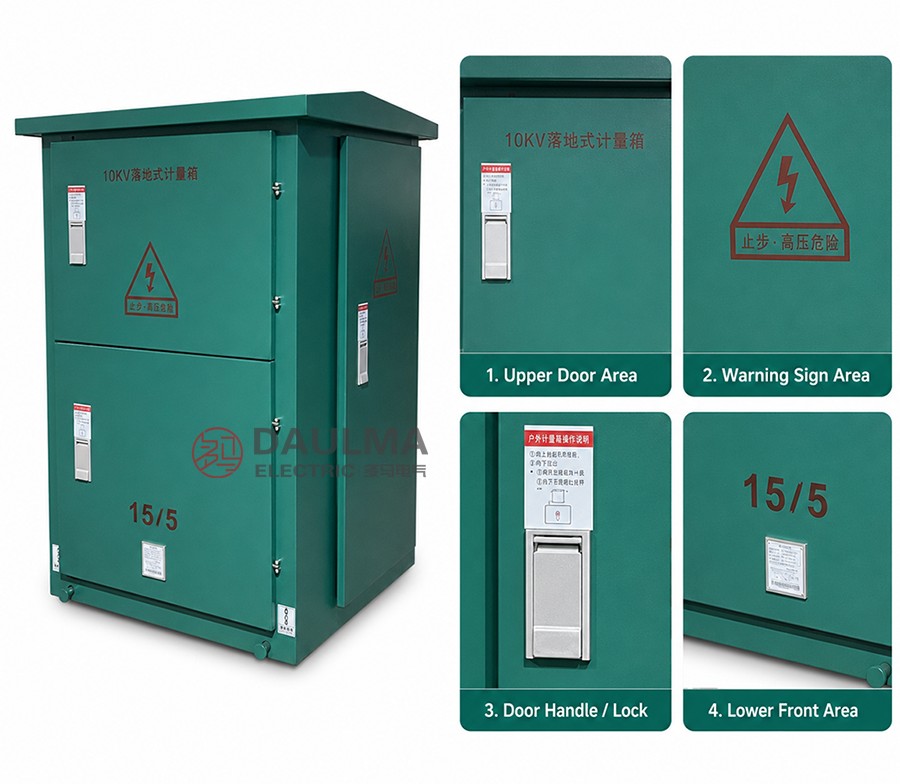

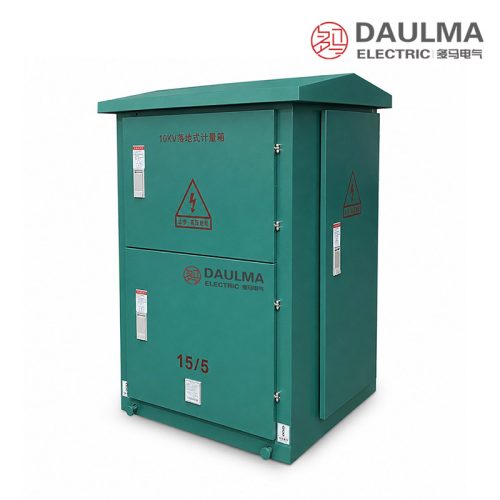

LDJLSZV-10 adalah kotak pengukuran transformator gabungan berdiri di lantai yang dirancang untuk aplikasi luar ruangan 10kV. Produk ini memiliki kabinet logam dengan isolasi resin tuang, beroperasi dalam rentang suhu lingkungan -15°C hingga +55°C, dan dirancang untuk ketinggian hingga 4500m tanpa derating. Unit ini memenuhi standar GB17201-2006 dan mendukung rentang arus primer luas dari 7,5A hingga 600A.

Data Transformator Tegangan

Data Transformator Arus

Installation & Wiring

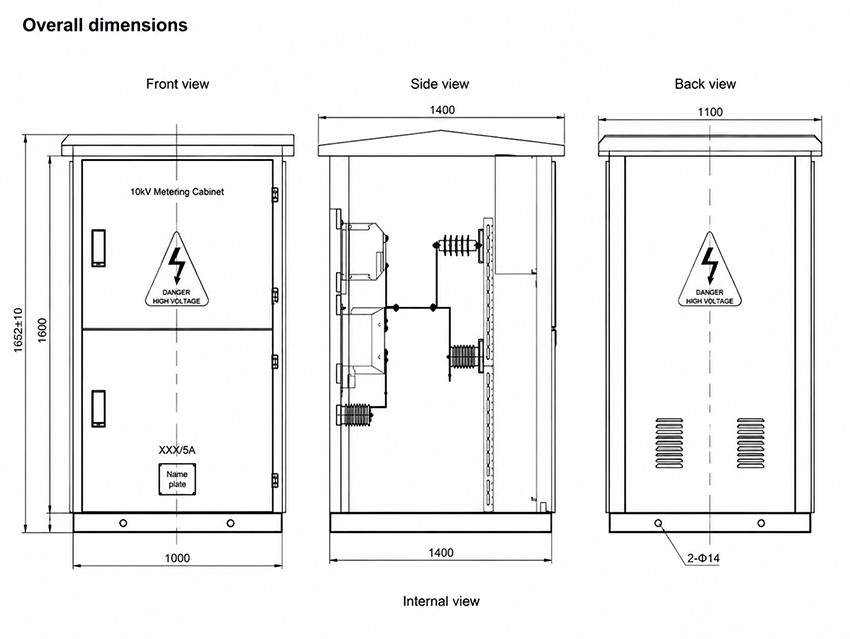

Diagram Instalasi

Kotak pengukuran transformator gabungan berdiri di lantai LDJLSZV-10 dipasang di fondasi yang rata dan stabil dengan jarak bebas memadai untuk ventilasi dan akses perawatan. Unit ini memiliki desain pintu depan ganda, komponen internal terpasang di sisi samping, dan kisi ventilasi belakang dengan kait angkat untuk penanganan. Pastikan dimensi dasar mengakomodasi profil meruncing (1240mm di bagian atas hingga 1100mm di bagian bawah) saat menyiapkan fondasi.

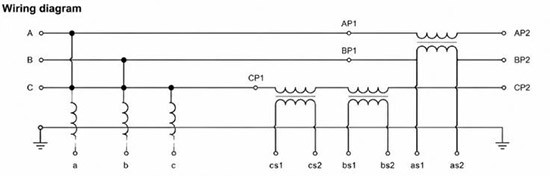

Diagram Pengawatan

Konfigurasi pengawatan mencakup terminal primer AP1/AP2, BP1/BP2, dan CP1/CP2 untuk koneksi tegangan tinggi. Transformator arus (CT) menyediakan output arus sekunder ke meter energi aktif dan reaktif, sedangkan transformator potensial (PT) menyuplai sinyal tegangan sekunder ke meter dan perangkat pemantauan. Semua rangkaian sekunder CT harus tetap tertutup selama operasi guna mencegah tegangan berlebih berbahaya. Pembumian kabinet logam dan semua pengawatan internal harus secara ketat mengikuti diagram pengawatan proyek yang telah disetujui.

Selection & FAQs

Panduan Pemilihan

• Pilih LDJLSZV-10 untuk sistem 10kV (kelas isolasi 12kV) atau LDJLSZV-6 untuk sistem 6kV (kelas 7,2kV).
• Pilih arus primer CT antara 7,5A hingga 600A sesuai kebutuhan beban aktual.
• Tentukan kelas akurasi CT sebagai 0,2S untuk pengukuran tagihan presisi tinggi, atau 0,5S/0,5 sesuai spesifikasi proyek.
• Pilih rasio tegangan PT sebagai 10000/100 untuk jaringan 10kV atau 6000/100 untuk jaringan 6kV agar sesuai kebutuhan input meter.
• Konfirmasi kelas akurasi PT: 0,2; 0,5; 1,0; atau 3,0, tergantung kebutuhan pengukuran dan proteksi.

Pertanyaan Umum

P1: Bagaimana cara memilih rating arus primer CT dan kelas akurasi yang tepat (misalnya 0,2S vs 0,5S) untuk pengukuran tagihan di gardu induk industri 10kV menggunakan LDJLSZV-10?

Untuk pengukuran energi kelas tagihan di gardu induk industri 10kV, pilih rating arus primer CT yang mendekati beban maksimum yang diperkirakan—idealnya beroperasi antara 20% hingga 100% dari arus terukur demi akurasi optimal. LDJLSZV-10 mendukung arus primer dari 7,5A hingga 600A dalam langkah-langkah standar; pilih nilai standar terdekat di atas beban desain Anda. Gunakan kelas akurasi 0,2S (sesuai GB/T 20840 dan IEC 61869) ketika presisi penagihan sangat kritis, karena menjamin kesalahan ≤0,2% pada 1%–120% arus terukur. Kelas 0,5S dapat diterima untuk pemantauan internal tetapi tidak direkomendasikan untuk penagihan utilitas. Selalu verifikasi bahwa burden meter yang terhubung (biasanya 10VA untuk 0,2S) sesuai dengan output terukur CT guna menghindari penyimpangan pengukuran.

P2: Apa perbedaan utama antara LDJLSZV-10 dan transformator gabungan yang dipasang di tiang, serta kapan sebaiknya memilih desain berdiri di lantai?

Unit berdiri di lantai LDJLSZV-10 menawarkan perlindungan mekanis unggul (kandang logam ber-rating IP54), keamanan lebih baik melalui pintu ganda terkunci, dan akses perawatan lebih mudah dibandingkan unit yang biasanya dipasang di tiang, yang umumnya menggunakan rumah polimer dengan proteksi masuk lebih rendah. Desain berdiri di lantai lebih disukai di area berisiko pencurian tinggi, lokasi industri dengan getaran peralatan berat, atau tempat yang memerlukan pengujian meter secara berkala. Selain itu, isolasi resin tuang LDJLSZV-10 memberikan stabilitas dielektrik jangka panjang lebih baik di lingkungan lembap atau tercemar dibandingkan jenis tiang berisi minyak atau berlapis epoksi. Namun, unit tiang mungkin lebih ekonomis untuk saluran udara pedesaan dengan ruang tanah terbatas. Pilih LDJLSZV-10 bila kondisi lokasi menuntut daya tahan, keamanan, dan kepatuhan terhadap standar State Grid GB17201-2006 untuk kabinet pengukuran luar ruangan.

P3: Kesalahan instalasi apa saja yang umum mengganggu keamanan atau akurasi LDJLSZV-10, dan bagaimana cara menghindarinya?

Tiga kesalahan instalasi kritis harus dihindari: (1) Membiarkan rangkaian sekunder CT terbuka selama operasi—hal ini menginduksi tegangan berlebih berbahaya (>3kV) akibat saturasi inti; selalu hubung-singkat sekunder CT sebelum melepas meter. (2) Pembumian tidak tepat—baik kabinet logam maupun inti transformator harus diikat ke grid tanah impedansi rendah sesuai kode setempat guna mencegah potensial mengambang dan menjamin disipasi arus gangguan. (3) Persiapan fondasi tidak memadai—dasar meruncing (1240mm atas hingga 1100mm bawah) memerlukan alas beton bertulang yang rata dengan drainase untuk mencegah kemiringan atau masuknya air. Verifikasi polaritas terminal (urutan AP1/AP2) sesuai diagram pengawatan guna menghindari pembalikan fasa dalam pengukuran. Komisioning harus mencakup uji tahanan isolasi (>1000 MΩ pada 2500V DC) dan verifikasi rasio.

P4: Bagaimana cara menafsirkan kelas akurasi PT dan rating burden (misalnya 0,2/2×20VA) saat mengintegrasikan LDJLSZV-10 dengan meter digital modern?

Spesifikasi PT “0,2 (2×20VA)” berarti transformator memberikan kesalahan tegangan ≤0,2% dan kesalahan fasa ≤10′ saat dibebani hingga 20VA per belitan sekunder (total dua belitan). Meter digital modern biasanya menarik <5VA per fasa, sehingga 2×20VA cukup untuk konfigurasi dua meter (misalnya, meter utama + meter cek). Namun, jika relay bantu atau pemantau kualitas daya terhubung, total burden tidak boleh melebihi 20VA per belitan guna mempertahankan akurasi kelas 0,2. Melebihi burden menyebabkan peningkatan kesalahan rasio dan fasa, yang secara langsung memengaruhi pengukuran kWh. Untuk aplikasi non-kritis, PT kelas 0,5 (2×50VA) menawarkan toleransi burden lebih tinggi tetapi presisi lebih rendah. Selalu hitung total VA terhubung—termasuk rugi-rugi pengawatan—dan validasi terhadap kurva output terukur PT dalam laporan uji.

P5: Prosedur perawatan dan langkah pemecahan masalah apa yang direkomendasikan untuk LDJLSZV-10 di lingkungan luar ruangan ekstrem?

Lakukan inspeksi tahunan: (1) Periksa segel kabinet dan karet pintu untuk integritas IP54—ganti bila retak. (2) Bersihkan kisi ventilasi guna mencegah kepanasan. (3) Ukur tahanan isolasi belitan primer (min. 1000 MΩ) dan rangkaian sekunder (min. 10 MΩ). (4) Verifikasi rasio CT/PT menggunakan alat uji portabel; penyimpangan >0,5% mengindikasikan degradasi inti. Gangguan umum termasuk masuknya kelembapan (ditunjukkan oleh kondensasi atau karat di dalam terminal)—atasi dengan memasang breather silika gel bila kelembapan melebihi 80%. Jika pembacaan meter menyimpang, pertama-tama singkirkan masalah eksternal (terminal longgar, burden salah); bila internal, curigai retak resin akibat siklus termal. Jangan pernah mencoba perbaikan internal—ganti seluruh unit sesuai protokol keselamatan GB17201-2006.

P6: Bagaimana rating arus sesaat LDJLSZV-10 (16kA/4dtk) memengaruhi koordinasi proteksi sistem di jaringan distribusi 10kV?

Rating tahanan termal 16kA/4dtk menentukan arus gangguan simetris maksimum yang dapat ditahan LDJLSZV-10 tanpa kerusakan. Nilai ini harus melebihi tingkat gangguan prospektif di titik instalasi—biasanya dihitung melalui studi jaringan. Misalnya, bila rasio X/R gardu induk menghasilkan arus gangguan 14kA, unit ini telah cukup ter-rating. Namun, tahanan dinamis (puncak) tidak disebutkan di sini; perkirakan sekitar ~2,5× rating termal (~40kA puncak) sesuai IEC 61869. Pastikan sekering atau pemutus sirkuit hulu membersihkan gangguan dalam waktu 4 detik guna mencegah kerusakan termal. Catatan: CT memiliki rating arus sesaat sendiri (misalnya, 60kA untuk model 500–600A); pastikan nilai ini sesuai dengan tugas gangguan lokal. Ketidaksesuaian rating berisiko menghancurkan transformator selama gangguan, menyebabkan pemadaman berkepanjangan.

P7: Apakah LDJLSZV-10 dapat dikustomisasi untuk tegangan non-standar, arus sekunder (1A vs 5A), atau operasi ketinggian ekstrem?

Ya, dalam batas tertentu. Meskipun model dasar tetap untuk sistem 10kV (rasio PT 10000/100V), produsen dapat menyesuaikan arus sekunder CT menjadi 1A (menggantikan standar 5A) atas permintaan—penting untuk jalur kabel panjang guna mengurangi burden (rugi I²R turun 80%). Kelas akurasi (CT 0,2S/0,5S; PT 0,2/0,5) dan rating burden (misalnya, 15VA menggantikan 10VA) juga dapat dikustomisasi. Derating ketinggian tidak diperlukan hingga 4500m sesuai spesifikasi, tetapi untuk >4500m, jarak creepage eksternal harus ditingkatkan (tidak layak pasca-manufaktur). Arus primer non-standar di luar 7,5–600A memerlukan tinjauan teknis. Selalu tentukan kustomisasi saat pemesanan—modifikasi lapangan membatalkan kepatuhan terhadap GB17201-2006.

P8: Pertimbangan pengadaan apa (lead time, pendorong biaya, alternatif) yang harus memengaruhi keputusan memilih LDJLSZV-10 dibandingkan instalasi CT+PT terpisah?

LDJLSZV-10 biasanya memiliki lead time 6–8 minggu dibandingkan 4–6 minggu untuk CT/PT diskrit, tetapi mengurangi total biaya terpasang sebesar 15–25% melalui konsolidasi pemasangan, pengawatan, dan pengujian. Pendorong biaya utama meliputi kelas akurasi (0,2S menambah premi ~12% dibanding 0,5S), rating burden, dan kuantitas (pesanan massal >10 unit memberikan diskon 8–10%). Alternatif seperti JLSZV-10 (dipasang di tiang) lebih murah di muka tetapi kurang tahan terhadap manipulasi dan memerlukan kandang tambahan untuk pengukuran. Untuk gardu induk baru yang memprioritaskan biaya siklus hidup, keamanan, dan kepatuhan terhadap standar State Grid, LDJLSZV-10 terintegrasi merupakan pilihan optimal. Namun, retrofit dengan kendala ruang mungkin lebih cocok menggunakan solusi modular. Selalu minta laporan uji tipe (GB17201-2006) dan data uji penerimaan pabrik (FAT) sebelum penerbitan PO guna menghindari keterlambatan pengiriman.
