Ikhtisar
LFC-10 / LFC(D)-10 adalah transformator arus tipe tembus dinding dalam ruangan dengan isolasi porselen, dirancang untuk sistem AC tegangan menengah 10kV, 11kV, dan 12kV. Transformator ini memiliki struktur primer multi-lilitan tipe tembus dinding, memungkinkan pemasangan di lokasi di mana konduktor primer harus melewati dinding atau partisi peralatan pemutus (switchgear) sekaligus mempertahankan jarak bebas listrik yang disyaratkan.
Transformator arus ini mendukung aplikasi pengukuran arus, pengukuran energi, proteksi relai, dan proteksi diferensial. Produk ini memenuhi standar IEC 61869-1 dan IEC 61869-2, menawarkan akurasi kelas 0.5 untuk pengukuran dan kinerja kelas B untuk rangkaian proteksi. Keluaran sekunder distandarkan pada 5A, dengan arus primer terukur berkisar antara 30A hingga 400A dalam dua kelompok.
Sekilas Spesifikasi Utama
| Parameter | Rating |
|---|---|
| Kelas tegangan | 10kV / 11kV / 12kV |
| Tingkat isolasi terukur | 12/42/75kV (kelas IEC 12kV) |
| Frekuensi terukur | 50Hz (60Hz opsional) |
| Arus sekunder terukur | 5A |
| Arus primer terukur | 30–150A, 200–400A |
| Arus termal waktu-pendek | 75 × I1n |
| Kelas akurasi pengukuran | 0.5 |
| Kelas akurasi proteksi | B |
| Bahan isolasi | Porselen |
| Jenis aplikasi | Pengukuran, pengukuran energi, proteksi relai, proteksi diferensial |
| Standar | IEC 61869-1, IEC 61869-2 |
| Jenis pemasangan | Dipasang pada panel dinding atau partisi switchgear |

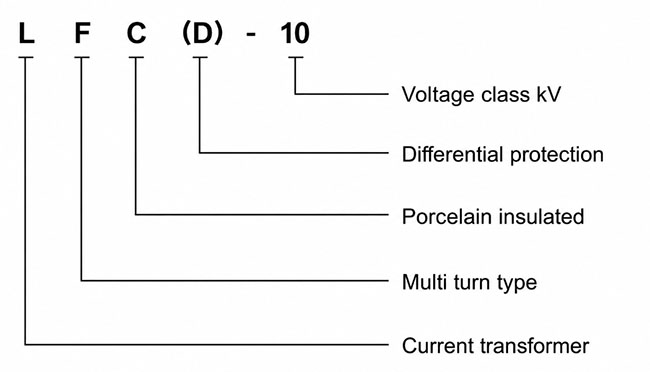

Penamaan Model
- L: Transformator arus
- F: Tipe multi-lilitan
- C: Tipe berisolasi porselen
- (D): Konfigurasi proteksi diferensial
- 10: Identifikasi kelas tegangan; sesuai untuk sistem 10kV dan koordinasi isolasi kelas IEC 12kV untuk proyek 10kV, 11kV, dan 12kV

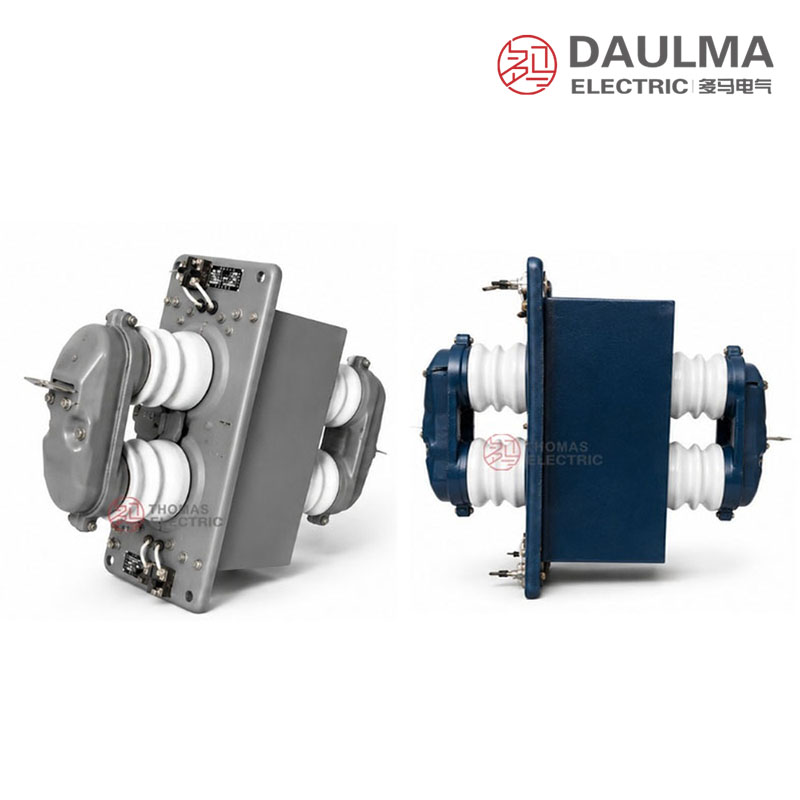

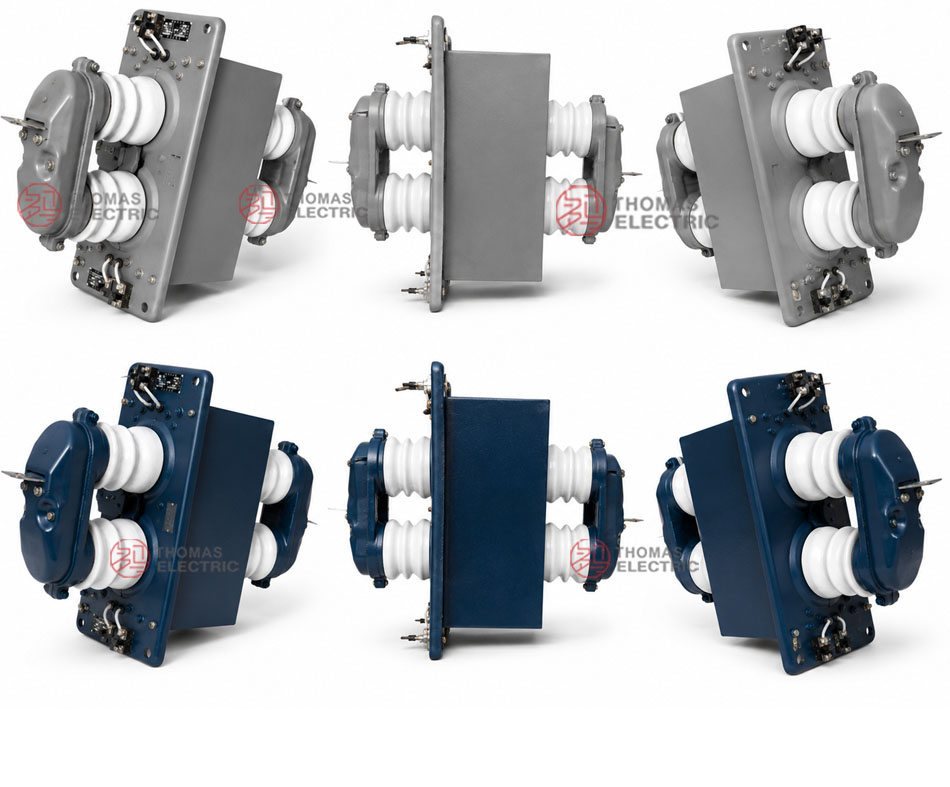

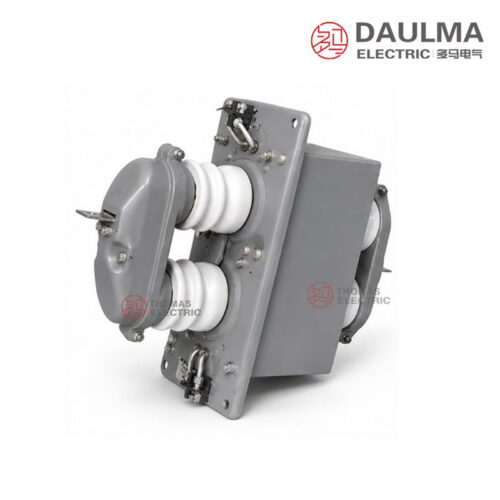

Konstruksi
LFC-10 / LFC(D)-10 memiliki konstruksi tembus dinding dalam ruangan tipe multi-lilitan yang kokoh. Konduktor primernya dibentuk sebagai loop multi-lilitan yang melewati dinding switchgear atau partisi berisolasi, dilindungi oleh insulator porselen berkekuatan tinggi. Desain ini menjamin jarak bebas listrik dan jarak merayap yang andal dalam lingkungan kabinet terbatas. Badan transformator arus dipasang langsung pada panel atau pelat pemasangan, dengan lilitan sekunder ditempatkan dalam kompartemen terminal yang tertutup rapat. Isolasi porselen memberikan kinerja dielektrik yang stabil dalam kondisi operasi tegangan menengah dalam ruangan, sedangkan konfigurasi primer multi-lilitan memungkinkan rasio transformasi akurat untuk rentang arus rendah dari 30A hingga 400A.
Parameter teknis
Kondisi Layanan
- Lokasi pemasangan: switchgear tegangan menengah dalam ruangan atau struktur kabinet tembus dinding
- Tegangan sistem: kelas 10kV, 11kV, atau 12kV
- Frekuensi terukur: 50Hz / 60Hz sesuai kebutuhan proyek
- Tingkat isolasi terukur: referensi 12/42/75kV untuk aplikasi bergaya IEC
- Bentuk pemasangan: pemasangan tembus dinding / tembus partisi
- Lingkungan pemasangan: harus bebas dari polusi berat, gas korosif, medium eksplosif, debu konduktif tebal, dan kondensasi abnormal
- Kondisi khusus: untuk aplikasi ketinggian tinggi, kelembapan tinggi, pesisir, polusi tinggi, atau switchgear khusus, disarankan melakukan konfirmasi teknis sebelum pemesanan
Parameter Teknis
LFC(D)-10 adalah transformator arus berisolasi resin cor tipe tembus dinding dalam ruangan multi-lilitan yang dirancang untuk sistem tegangan menengah 10kV–12kV. Produk ini memenuhi standar IEC 61869-1/-2 dan memiliki rentang arus primer terukur 30A hingga 400A, keluaran sekunder 5A, serta tingkat isolasi standar 12/42/75kV. Unit ini cocok untuk lingkungan dalam ruangan tanpa suhu ekstrem, kelembapan tinggi, atau kontaminasi berat.
Transformator arus ini sesuai dengan Standar Tiongkok GB 1208-75.
| Parameter | Arus Primer Terukur 30, 50, 75, 100, 150 (A) |
Arus Primer Terukur 200, 300, 400 (A) |
|---|---|---|
| Arus Sekunder Terukur (A) | 5 | |
| Frekuensi (Hz) | 50 | |
| Daya Terukur (VA) | 10 | |
| Untuk Kelas Akurasi 0.5 | 15 | |
| Untuk Kelas Akurasi B | 30 | |
| Tingkat Isolasi (kV) | 10/42/75 | |
| Arus Termal Waktu-Pendek Terukur Ith (kA) | 75 I1n | |
| Arus Dinamis Terukur Idyn (kA) | 2.5 Ith | |
| Kelipatan 10% | 10 | 15 |
Instalasi dan pengkabelan

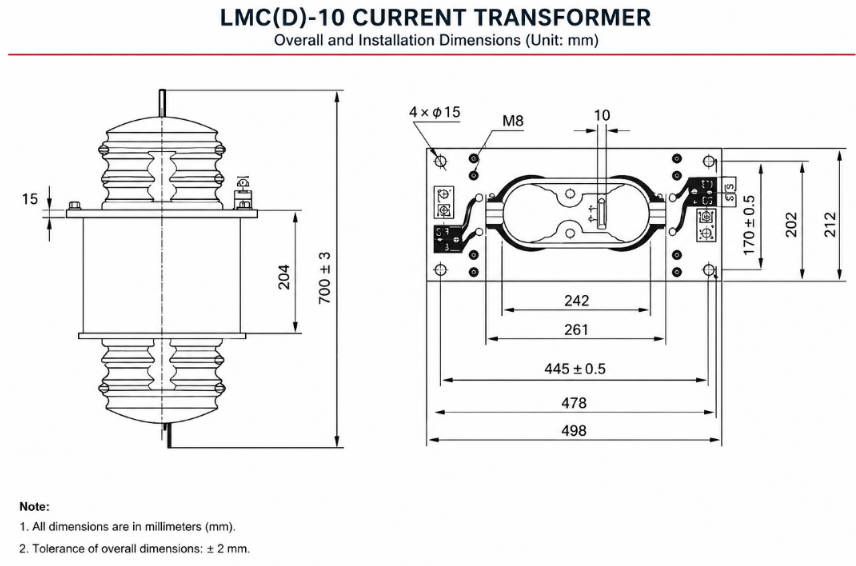

Diagram Pemasangan
LFC(D)-10 dirancang untuk pemasangan tembus dinding dalam ruangan, di mana konduktor primer melewati dinding switchgear atau partisi kabinet. Unit ini diikat menggunakan pelat pemasangan dengan empat lubang referensi φ15 dan posisi pengikat tambahan M8. Dimensi bukaan dinding, ukuran pelat pemasangan, dan akses terminal harus sesuai dengan gambar bentuk luar yang telah disetujui sebelum pemasangan.
Pemilihan dan pertanyaan umum
Panduan Pemilihan
- Pilih rasio tepat 30/5A hingga 400/5A berdasarkan beban feeder. Ini adalah keluarga dengan sekunder tetap 5A dan primer multi-lilitan; pertimbangkan beban normal, kapasitas masa depan, serta rentang kerja instrumen atau relai yang terhubung.
- Tentukan fungsi pengukuran dan proteksi secara terpisah. Referensi yang diberikan adalah 10VA pada kelas 0.5 dan 15VA untuk proteksi kelas B, namun susunan lilitan akhir dan beban harus dikonfirmasi untuk model LFC-10 atau LFC(D)-10.
- Konversi data proteksi lama ke dalam studi relai. Kelas B dan kelipatan 10% sebesar 10 atau 15 merupakan parameter lama; mintalah kurva eksitasi, resistansi lilitan, dan data lain yang diperlukan untuk memvalidasi kinerja diferensial atau lebih arus.
- Periksa kemampuan hubung singkat terhadap jaringan. Gunakan 75 × arus primer terukur untuk arus termal waktu-pendek dan 2.5 × Ith untuk arus dinamis hanya sebagai referensi awal, lalu konfirmasi durasi dan nilai tersertifikasi untuk rasio yang dipilih.
- Selesaikan detail konstruksi dan pemasangan sebelum pemesanan. Halaman ini menjelaskan isolasi porselen, tetapi satu paragraf menyebut resin cor; verifikasi bahan, tingkat isolasi 12/42/75kV, empat lubang pemasangan Ø15, titik pengikat M8, dimensi bukaan, dan akses terminal dari dokumen yang telah disetujui.
Pertanyaan Umum
T1: Apakah transformator arus tembus dinding ini dapat dipasang pada switchgear 11kV?
Ya, produk ini mendukung sistem 10kV, 11kV, dan 12kV. Tingkat isolasi terukurnya adalah 12/42/75kV untuk aplikasi IEC. Konfirmasikan dimensi switchgear spesifik dengan tim teknik kami.
T2: Kondisi lingkungan apa yang diperlukan untuk pemasangan dalam ruangan?
Lingkungan harus bebas dari polusi berat, gas korosif, dan debu konduktif tebal. Untuk area kelembapan tinggi atau pesisir, diperlukan konfirmasi teknis sebelum pemesanan.
T3: Rating arus primer apa saja yang tersedia untuk model ini?
LFC(D)-10 menawarkan rentang arus primer terukur dari 30A hingga 400A dengan keluaran sekunder standar 5A. Rasio khusus tunduk pada konfirmasi pabrik. Harap sebutkan kebutuhan arus spesifik Anda saat permintaan informasi.
T4: Apakah transformator arus ini memenuhi standar internasional IEC?
Ya, produk ini memenuhi standar IEC 61869-1 dan IEC 61869-2. Produk ini juga sesuai dengan Standar Tiongkok GB 1208-75. Minta laporan uji tipe spesifik untuk verifikasi proyek Anda.
T5: Bagaimana cara memesan transformator arus ini untuk proyek di ketinggian tinggi?
Aplikasi ketinggian tinggi memerlukan konfirmasi teknis khusus sebelum pemesanan. Berikan ketinggian pasti dan parameter lingkungan kepada tim penjualan kami. Kami akan mengevaluasi penyesuaian desain yang diperlukan untuk proyek spesifik Anda.
T6: Apakah LFC(D)-10 merupakan transformator arus berisolasi resin cor?
Ini adalah transformator arus berisolasi resin cor tipe tembus dinding dalam ruangan multi-lilitan. Dirancang untuk switchgear tegangan menengah, produk ini memiliki pemasangan tembus partisi dan isolasi resin epoksi. Hubungi tim pabrikan kami untuk katalog produk lengkap.
T7: Apakah opsi frekuensi 60Hz tersedia untuk transformator ini?
Ya, frekuensi terukur dapat diproduksi untuk 50Hz atau 60Hz sesuai kebutuhan proyek Anda. Sebutkan frekuensi jaringan target saat permintaan awal. Pabrik kami akan mengatur desain inti sesuai kebutuhan.
Frequently Asked Questions
Q1: Apa aplikasi utama transformator arus tembus dinding LFC-10 ini?
Digunakan untuk switchgear tegangan menengah dalam ruangan pada sistem 10kV hingga 12kV. Produk ini memenuhi standar IEC 61869 dan GB 1208. Hubungi kami untuk detail aplikasi spesifik.
Q2: Dapatkah CT ini dipasang di lingkungan dengan kelembapan tinggi?
Tidak, lingkungan pemasangan harus bebas dari kelembapan abnormal dan polusi berat. Untuk kondisi pesisir atau kelembapan tinggi, konfirmasi teknis dengan pabrik sangat disarankan sebelum pemesanan.
Q3: Manakah rentang arus primer terukur untuk transformator arus LFC(D)-10?
Tersedia rentang arus primer dari 30A hingga 400A dengan keluaran sekunder standar 5A. Spesifikasi multi-lilitan ini dirancang untuk sistem 50Hz atau 60Hz. Silakan pilih rasio yang sesuai dengan beban proyek Anda.
Q4: Bagaimana cara memesan CT ini untuk proyek ketinggian tinggi?
Aplikasi ketinggian tinggi memerlukan penyesuaian desain isolasi khusus. Konfirmasi teknis dengan tim engineering kami wajib dilakukan sebelum pemesanan untuk memastikan tingkat isolasi 12/42/75kV tetap optimal.
Q5: Apakah transformator arus ini mendukung frekuensi 60Hz untuk proyek tertentu?
Ya, produk ini mendukung frekuensi 50Hz maupun 60Hz sesuai kebutuhan proyek. Desain isolasi resin cor memastikan stabilitas termal pada berbagai kondisi operasi. Konfirmasi spesifikasi frekuensi saat melakukan pemesanan.
Q6: Kapan laporan pengujian pabrik akan diberikan setelah pemesanan?
Laporan pengujian rutin disertakan untuk setiap unit yang dikirimkan. Detail waktu pengiriman dan sertifikasi kalibrasi tergantung pada konfirmasi akhir. Silakan hubungi tim penjualan untuk estimasi jadwal produksi.
