Panoramica

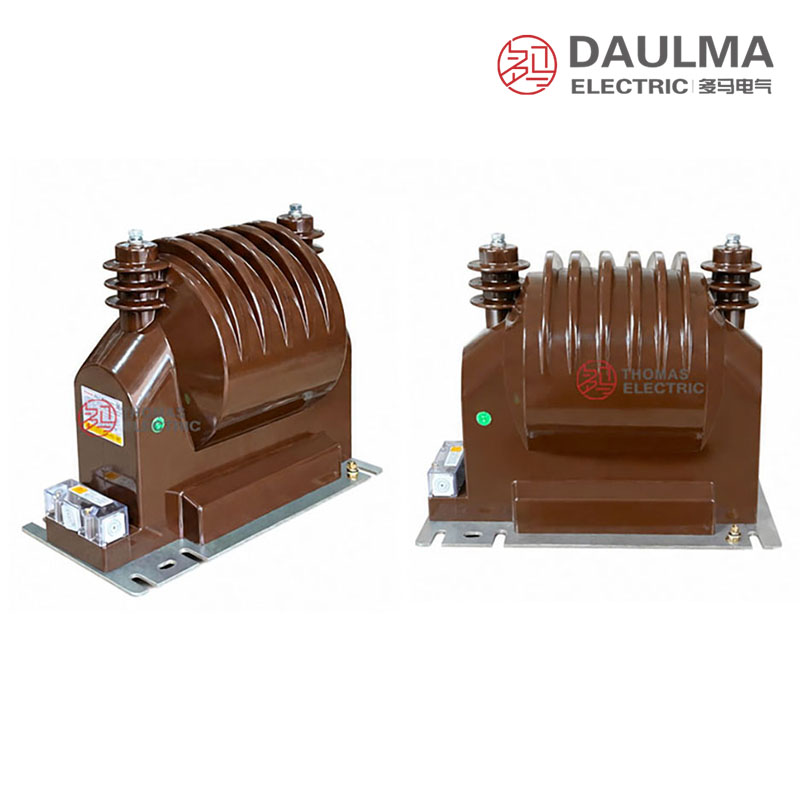

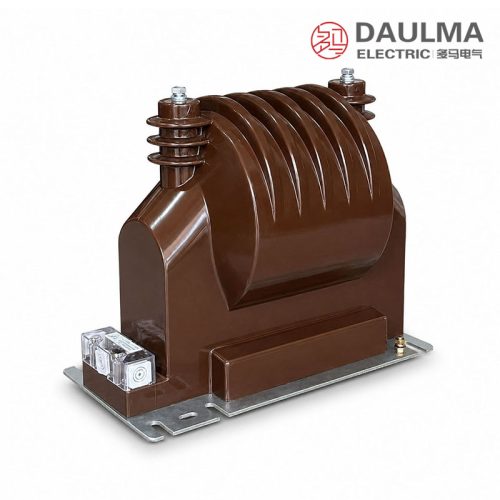

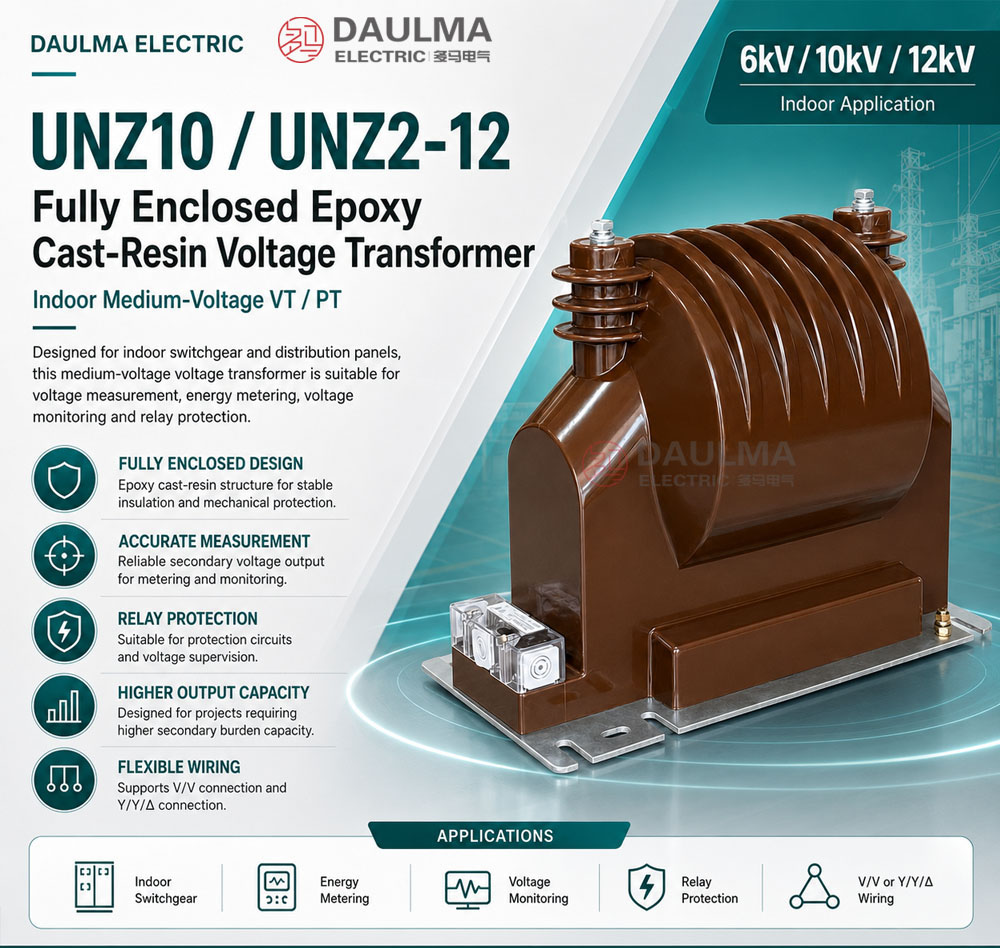

Il UNZ10 / UNZ2-12 è un trasformatore di tensione in resina epoxy completamente incapsulato, progettato per uso interno in sistemi elettrici di media tensione a 6 kV, 10 kV e 12 kV. Presenta una struttura isolante in resina epoxy che ingloba l’avvolgimento primario, l’avvolgimento secondario e il nucleo magnetico, garantendo eccellente rigidità dielettrica, resistenza all’umidità e all’inquinamento.
Questo trasformatore di tensione supporta applicazioni quali misura dell’energia, monitoraggio della tensione e protezione con relè, con una potenza nominale tipica compresa tra 0,5/3 e 100/3000 VA e una potenza massima di 5000 VA. È conforme agli standard internazionali IEC61869-3:2011 e GB20840.3-2013, assicurando prestazioni affidabili negli apparecchi di manovra che richiedono segnali secondari stabili.
Riepilogo delle caratteristiche principali
| Parametro | Valore |
|---|---|
| Classe di tensione di sistema | 6 kV, 10 kV, 12 kV |
| Struttura isolante | Resina epoxy completamente incapsulata |
| Frequenza nominale | 50 Hz / 60 Hz |
| Intervallo temperatura ambiente | -5 °C a +40 °C |
| Livello di isolamento nominale (10 kV) | 12/42/75 kV |
| Tensione secondaria d’uscita | 100 V / 220 V (specifico per progetto) |
| Potenza nominale tipica | 0,5/3 — 100/3000 VA |
| Potenza massima | 5000 VA |
| Schemi di cablaggio | V/V, Y/Y/Δ |
| Tipo di installazione | Apparecchiatura di manovra interna |
| Norme | IEC61869-3:2011, GB20840.3-2013 |
| Tipo di prodotto | Trasformatore di tensione/potenziale per interni |
Designazione del modello
- UNZ: Codice serie dei trasformatori di tensione in resina epoxy per interni.
- 10: Codice tensione del modello comunemente utilizzato per applicazioni su sistemi a 10 kV.
- 12: Espressione della classe di isolamento/apparecchiatura a 12 kV per pagine prodotto destinate all’esportazione.
- 3K: Codice strutturale o di progetto, soggetto al disegno finale del costruttore.
- 266: Codice dimensionale/progettuale, soggetto al disegno finale del costruttore.

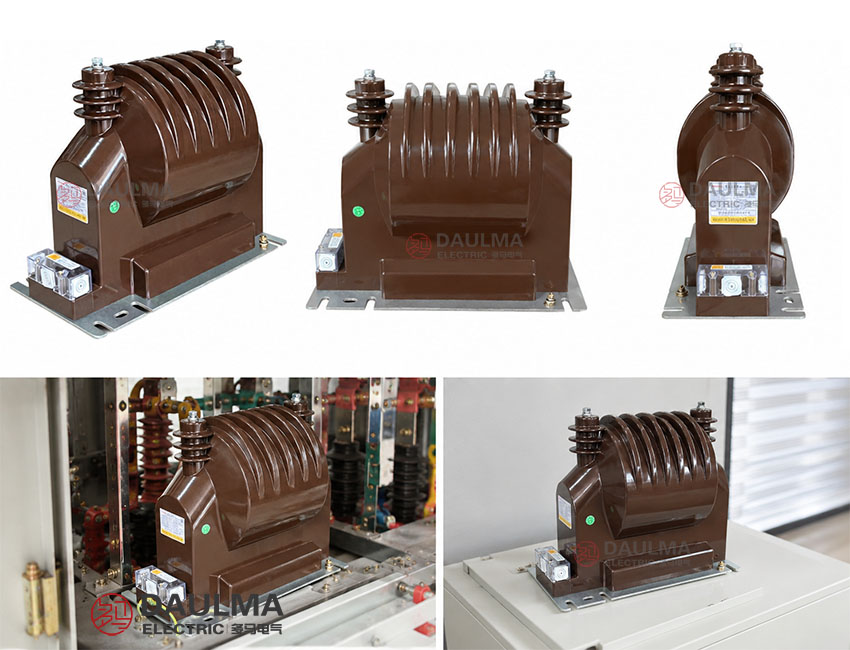

Costruzione
Il trasformatore di tensione UNZ10 / UNZ2-12 adotta una costruzione completamente incapsulata in resina epoxy. Tutti i componenti attivi – inclusi avvolgimento primario, avvolgimento secondario e nucleo magnetico – sono completamente inglobati in un corpo monolitico di resina epoxy durante la colata. Questa struttura elimina spazi d’aria e vuoti, migliorando significativamente l’integrità dell’isolamento elettrico e la robustezza meccanica. Il materiale in resina epoxy offre resistenza intrinseca all’ingresso di umidità, all’innesco di scariche superficiali e agli agenti inquinanti ambientali, risultando ideale per installazioni in apparecchiature di manovra interne dove sono richiesti affidabilità a lungo termine e manutenzione minima. Il design garantisce una distribuzione uniforme del campo elettrico e stabilità termica in condizioni operative continue.
Parametri tecnici
Condizioni di servizio
- Temperatura ambiente: -5 °C a +40 °C
- Altitudine: Fino a 1000 m sul livello del mare
- Umidità relativa: Fino al 95% a 25 °C
- Ambiente di installazione: Interno, non corrosivo, non esplosivo, privo di polveri e inquinanti conduttivi eccessivi
Parametri tecnici
Le serie UNZ10 e UNZ2-12 sono trasformatori di tensione in resina epoxy per sistemi di classe 12 kV con progettazione a frequenza di rete (50 Hz / 60 Hz). Presentano un livello di isolamento di 12/42/75 kV, operano nelle temperature ambiente standard (-5 °C a +40 °C) e sono adatti per installazioni fino a 1000 m di altitudine. Queste unità sono conformi agli standard internazionali per applicazioni di misura e protezione.
Dati del trasformatore di tensione
| Tipo (Rapporto) |
Classe di accuratezza (Protezione/ Misura) |
Potenza nominale (VA) |
Potenza massima (VA) |
Livello di isolamento nominale (kV) |
Frequenza nominale |
|---|---|---|---|---|---|
| 10/√3 : 0,1/√3 : 0,22 | 0,5/3 | 100/3000 | 5000 quando abbinato all’uscita da 3000 VA |
12/42/75 | 50 Hz / 60 Hz |
| 10 : 0,1 : 0,22 | 0,5/3 | 100/3000 |
Installazione e cablaggio

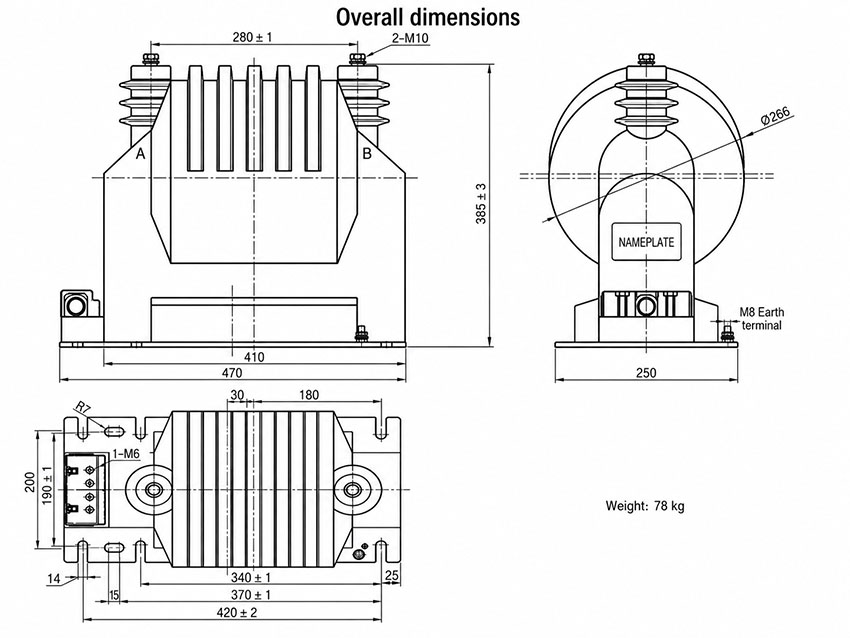

Schema di installazione
I trasformatori di tensione in resina epoxy UNZ10 e UNZ2-12 sono progettati per un montaggio sicuro su una base piana utilizzando la lunghezza di fissaggio principale specificata di 410 mm. Assicurare un corretto allineamento con la lunghezza totale della base di 470 mm e la larghezza di base di 250 mm. I morsetti primari sono fissati con 2 bulloni M10, mentre i morsetti secondari utilizzano 4 fissaggi M6. Mantenere le distanze di sicurezza indicate nel disegno dimensionale per garantire un funzionamento sicuro e la conformità ai requisiti di isolamento.

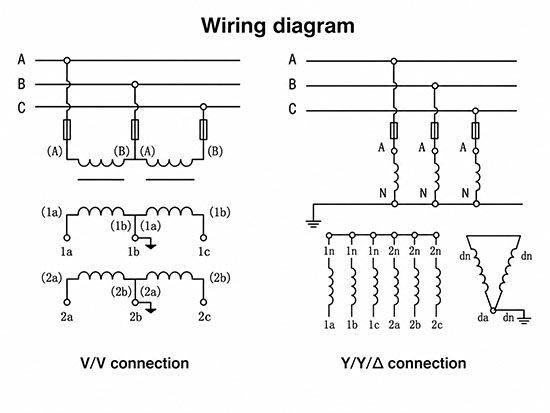

Schema di cablaggio
I morsetti secondari devono essere collegati secondo lo schema di cablaggio selezionato. Per applicazioni di misura e misurazione della tensione, si raccomanda il cablaggio V/V. Quando sono richieste funzioni di rilevamento della tensione residua o protezione, utilizzare il cablaggio Y/Y/Δ. Verificare sempre la polarità dei morsetti e la messa a terra prima di alimentare il sistema. Confermare la posizione dei morsetti primari, il percorso dei cavi e le distanze di isolamento durante la progettazione degli apparecchi di manovra per evitare modifiche in campo.
Selezione e domande frequenti
Guida alla selezione
- Selezionare il collegamento primario: scegliere 10 kV/100 V per misure tra fase e fase oppure 10/√3 kV verso 100/√3 V per misure fase-terra, entrambi con l’avvolgimento ausiliario da 220 V specificato.
- Verificare il carico effettivo: utilizzare l’avvolgimento classe 0,5 da 100 VA per la misura e accertarsi che i requisiti di potenza continua (VA), fattore di potenza, corrente di spunto e regolazione di tensione dell’apparecchiatura a 220 V siano compatibili con l’uscita da 3000 VA classe 3,0.
- Non presupporre protezione residua: i rapporti pubblicati non includono un avvolgimento residuo da 100/3 V; qualsiasi schema Y/Y/△ o per guasto a terra richiede un programma avvolgimenti e uno schema morsettiera corretti.
- Distinguere classe da tensione di sistema: i dati pubblicati supportano un primario a 10 kV con isolamento 12/42/75 kV; le versioni a 6 kV e 12 kV richiedono valutazioni certificate distinte.
- Approvare dati meccanici e di sicurezza: confermare la designazione UNZ10 vs UNZ2-12, base 470 × 250 mm, lunghezza di fissaggio 410 mm, assegnazione morsetti, ventilazione, protezione secondari e messa a terra.
Domande frequenti
D1: UNZ2-12 è un trasformatore con primario a 12 kV?
Non secondo il rapporto indicato. La pagina riporta un primario a 10 kV o 10/√3 kV con isolamento 12/42/75 kV, ovvero classe apparecchiatura a 12 kV e non avvolgimento certificato a 12 kV.
D2: A cosa serve principalmente l’avvolgimento a 220 V?
È un’alimentazione ausiliaria ad alta potenza, classe 3,0 da 3000 VA, destinata a carichi compatibili negli apparecchi di manovra, non a misure di precisione.
D3: L’uscita a 220 V può alimentare bobine, riscaldatori o motori?
Potenzialmente sì, ma è necessario verificare carico continuo, corrente di spunto, regolazione, ciclo di lavoro e protezione rispetto alle capacità certificate del trasformatore.
D4: Questo prodotto fornisce un’uscita di tensione residua?
Nessun avvolgimento da 100/3 V compare nei rapporti pubblicati. Non specificare protezioni a terra con delta aperto se il nuovo foglio dati non include esplicitamente tale avvolgimento.
D5: È disponibile 5000 VA con classe di accuratezza 0,5?
No. La classe 0,5 si applica all’avvolgimento di misura da 100 VA. Il valore di 5000 VA rappresenta la massima potenza termica per la configurazione ad alta potenza approvata.
D6: Le versioni a 6 kV sono confermate in questa pagina?
Non è fornita alcuna riga dettagliata con rapporto o isolamento a 6 kV. Richiedere separatamente una targhetta e documentazione di prova tipo specifica per 6 kV, se necessario.
D7: Quali protezioni sono richieste sui secondari?
Proteggere i circuiti di misura e ausiliari in base alla sezione dei conduttori e al carico, applicare lo schema di messa a terra approvato, verificare la polarità e non cortocircuitare mai il secondario di un TV.
Frequently Asked Questions
Q1: Dove può essere installato questo trasformatore di tensione in resina epossidica?
È progettato esclusivamente per installazioni interne. Richiede ambienti non corrosivi, privi di polveri e umidità relativa fino al 95%. Contattare il produttore per ambienti ostili.
Q2: Quale classe di accuratezza è fornita per misura e protezione?
Offre una classe 0,5 per la misura e 3 per la protezione. La potenza nominale è 100 VA per misura e 3000 VA per protezione. Verificare i requisiti di carico in fase d’ordine.
Q3: Qual è il livello di isolamento base per questo VT da 12kV?
Il livello di isolamento nominale è 12/42/75 kV. È adatto per sistemi di classe 12 kV a 50 Hz o 60 Hz. Specificare la frequenza di rete per la conferma in fabbrica.
Q4: Il rapporto di trasformazione può essere personalizzato per progetti specifici?
I rapporti standard sono 10/√3:0,1/√3:0,22 e 10:0,1:0,22. Rapporti personalizzati sono soggetti a conferma tecnica. Contattare il reparto vendite per richieste specifiche.
Q5: I test di routine in fabbrica e i certificati sono inclusi?
Ogni unità è conforme agli standard internazionali per applicazioni di misura e protezione. I dettagli sui test di fabbrica e le certificazioni sono soggetti a conferma. Richiedere il protocollo di collaudo.
Q6: Quali sono le applicazioni principali per le serie UNZ10 e UNZ2-12?
Sono trasformatori di tensione in resina epossidica per quadri di media tensione. Ideali per circuiti di misura, protezione e controllo in cabine elettriche fino a 12 kV. Contattare il produttore per dettagli applicativi.
