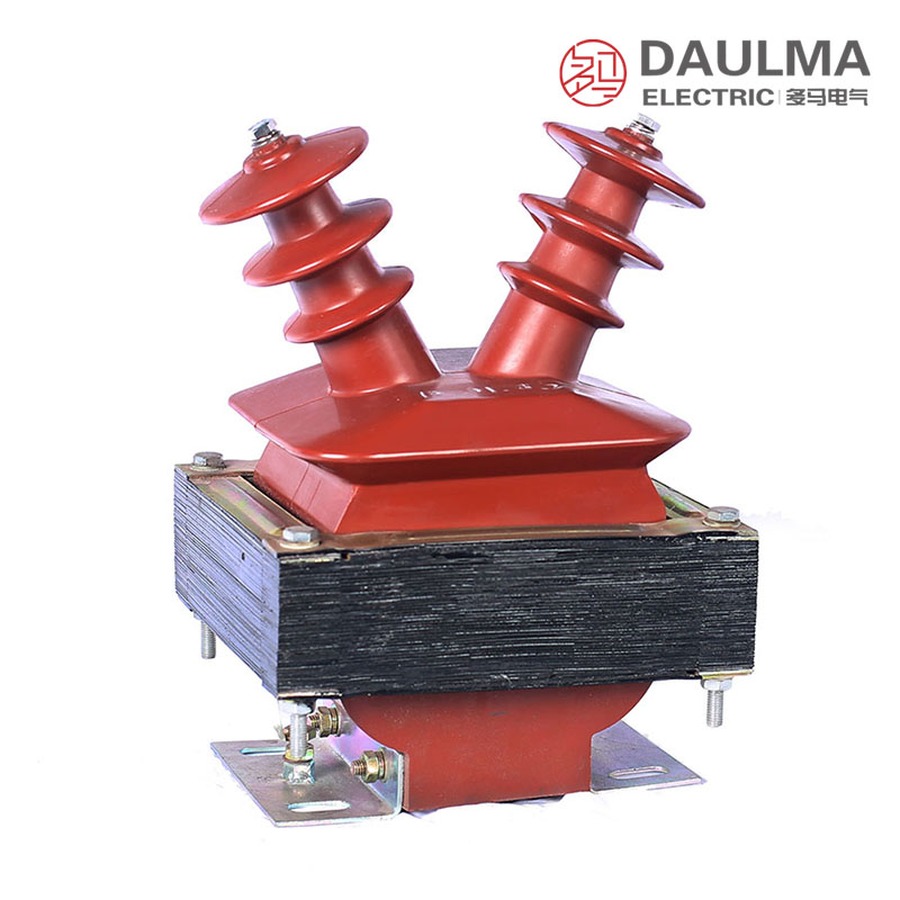

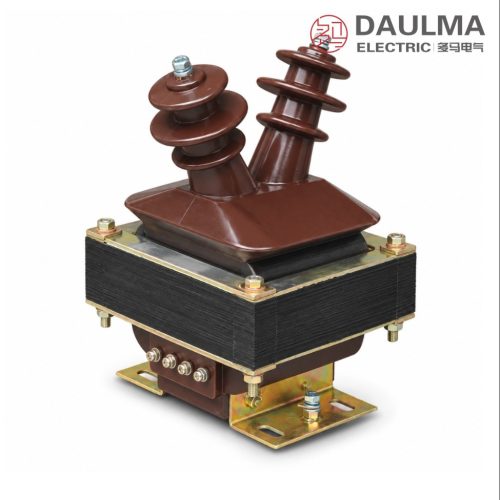

FDGE8 반밀폐형 건식 방전 코일은 50Hz, 정격 전압 10kV 이하의 교류 전력 시스템용으로 에폭시 수지 진공 주조된 단상 실내용 제품입니다. 고압 병렬 콘덴서 뱅크와 병렬로 연결됩니다. 콘덴서 뱅크가 시스템에서 차단될 때, 이 코일은 5초 이내에 콘덴서 뱅크의 잔류 전압을 안전한 값으로 낮춥니다. 정상 운전 시 2차 권선은 전압 표시기 역할을 하며, 사용자의 요구에 따라 계전기 보호를 위한 잔류 전압 권선을 제공할 수 있습니다.

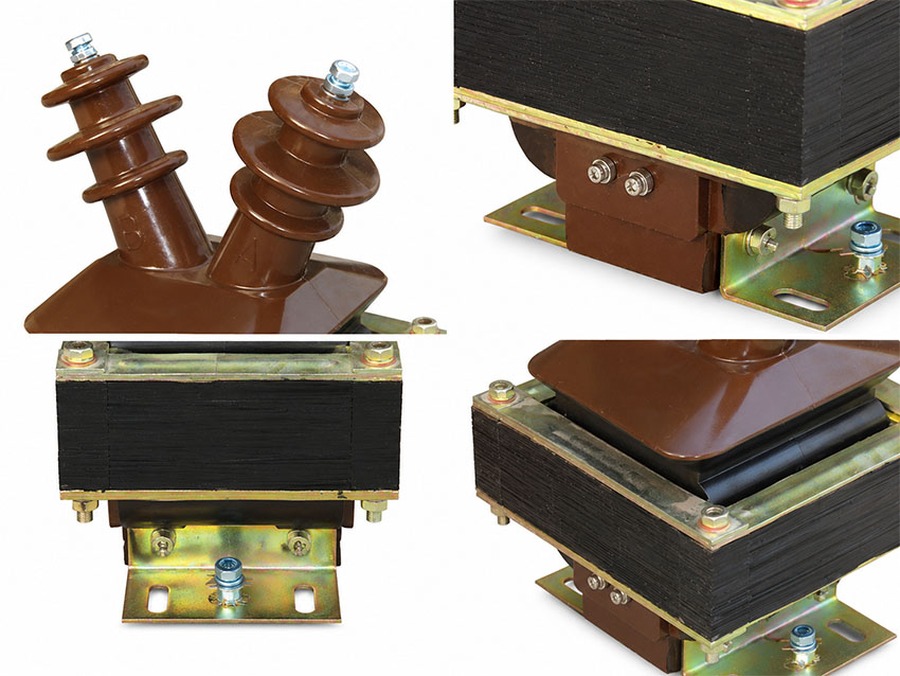

이 코일은 고품위 규소 강판으로 적층된 철심을 사용하는 철심 반주조 구조를 채택하고 있습니다. 그 결과 무부하 손실이 낮고 과전압 내강성이 우수하며, 유지보수가 필요 없는 컴팩트하고 경량화된 설계로 편리한 설치가 가능합니다. 콘덴서 뱅크 보상 설비에서 기존 유입 방전 코일을 대체하는 무유지보수 제품으로 설계되었습니다.
주요 정격 사양
| 항목 | 사양 |
|---|---|
| 시스템 주파수 | 50Hz |
| 정격 1차 전압 | 6.6/√3, 7.2/√3, 11/√3, 12/√3 kV |
| 정격 2차 전압 | 0.1 kV |
| 정확도 등급 / 정격 출력 | 0.2 → 20VA; 0.5 → 50VA; 1 → 100VA |
| 방전 용량 | 1.7 / 2.5 / 3.4 Mvar |
| 정격 절연 내력 | 7.2/32/60 kV; 12/42/75 kV |
| 잔류 방전 시간 | ≤ 5s to safe voltage |
| 표면 크리피지 거리 | > 300mm |
| 부하 역률 | cosφ 0.8 (lagging) |
| 상수 / 설치 방식 | Single phase / indoor |
| 적용 표준 | DL/T 653-1998 |
동작 기능
방전 코일은 고압 병렬 콘덴서 뱅크의 단자에 병렬로 연결됩니다. 뱅크가 통전되어 있는 동안 코일은 전압 변성기 역할을 하며, 2차 권선은 전압 표시에 사용되는 비례 저전압을 공급합니다. 콘덴서 뱅크가 차단되면 콘덴서에 저장된 정전 에너지가 코일 권선을 통해 방전됩니다. 코일은 제어된 임피던스 경로를 제공하여 5초 이내에 잔류 전압을 안전한 수준으로 배출하여 인명과 하류 장비를 보호합니다. 잔류 전압 권선이 장착된 경우, 이 출력은 계전기를 구동하여 콘덴서 뱅크의 불평형 또는 잔류 전압 보호를 제공할 수 있습니다.
구조 및 설계
FDGE8은 철심 반주조(반밀폐형) 구조를 사용합니다. 자성 철심은 고품위 규소 강판으로 적층되어 무부하 손실을 낮추고 강력한 과전압 내구성을 제공합니다. 권선은 에폭시 수지 진공 주조로 캡슐화되어 실내용 개폐장치 및 콘덴서 구획에 적합한 내습성, 무유지보수 절연 시스템을 구현합니다. 반밀폐형 프레임은 장치를 컴팩트하고 가볍게 유지하면서 편리한 설치를 허용하며, 베이스 고정 구멍 및 단자 배치는 표준 콘덴서 뱅크 레이아웃에 적합합니다.

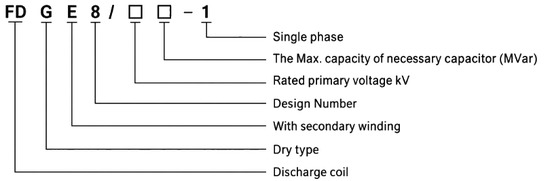

모델 명명 규칙
- FD — 방전 코일
- G — 건식
- E — 2차 권선 내장
- 8 — 설계 순번
- / □ — 정격 1차 전압, kV
- □ — 최대 매칭 콘덴서 용량, Mvar
- – 1 — 단상
예시: FDGE8/11/√3-2.5-1은 2차 권선이 내장된 건식 방전 코일, 설계 순번 8번, 정격 1차 전압 11/√3 kV, 매칭 콘덴서 용량 2.5Mvar, 단상을 나타냅니다.
기술 파라미터
사용 환경 조건
- 설치 위치: 실내용
- 주변 온도: -5℃ ~ +40℃
- 해발 고도: 1000m 이하
- 대기 환경: 부식성 가스 또는 연기 없음; 전도성 또는 폭발성 분진 없음
- 진동: 설치 장소에 심한 기계적 진동이 없음
- 상대 습도: 월평균 ≤ 90%; 일평균 ≤ 95%
기술 데이터
| 형식 | 정격 전압 (kV) | 정확도 등급 및 정격 2차 출력 (VA) | 방전 용량 (Mvar) | 정격 절연 내력 (kV) | ||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | ||||
| FDGE8/6.6/√3-1.7-1 | 6.6/√3/0.1 | 20 | 50 | 100 | 1.7 | 7.2/32/60 |
| FDGE8/7.2/√3-1.7-1 | 7.2/√3/0.1 | 1.7 | 7.2/32/60 | |||
| FDGE8/11/√3-1.7-1 | 11/√3/0.1 | 1.7 | 12/42/75 | |||
| FDGE8/11/√3-2.5-1 | 11/√3/0.1 | 2.5 | 12/42/75 | |||
| FDGE8/11/√3-3.4-1 | 11/√3/0.1 | 3.4 | 12/42/75 | |||
| FDGE8/12/√3-1.7-1 | 12/√3/0.1 | 1.7 | 12/42/75 | |||
| FDGE8/12/√3-2.5-1 | 12/√3/0.1 | 2.5 | 12/42/75 | |||
| FDGE8/12/√3-3.4-1 | 12/√3/0.1 | 3.4 | 12/42/75 | |||
적용 표준
- DL/T 653-1998 《고압 병렬 콘덴서용 방전 코일 사양 (Specification of discharge coils for high voltage parallel connection capacitor for order)》
- 부하 역률: cosφ 0.8 (지상)
- 표면 크리피지 거리: 300mm 이상
설치 및 배선

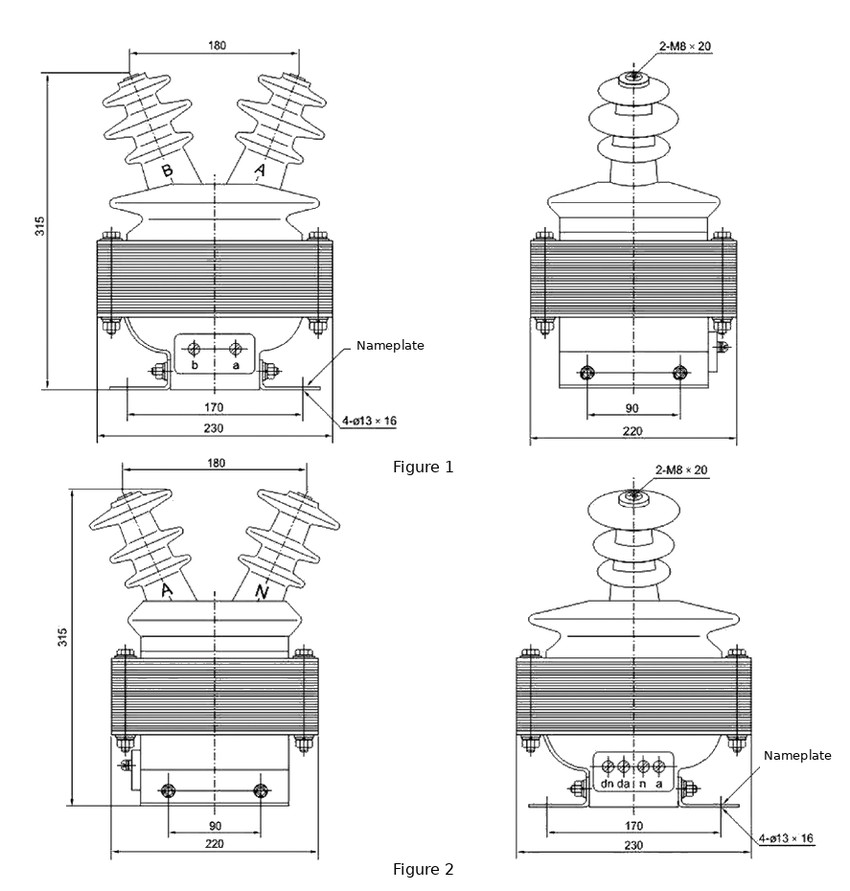

설치 도면
전체 치수(mm): 상단 폭 180; 높이 530±5; 베이스 설치 90 / 200±1(정면), 170 / 230±1(측면). 기초 및 모선 작업 전에 승인된 외형 도면을 참조하십시오.

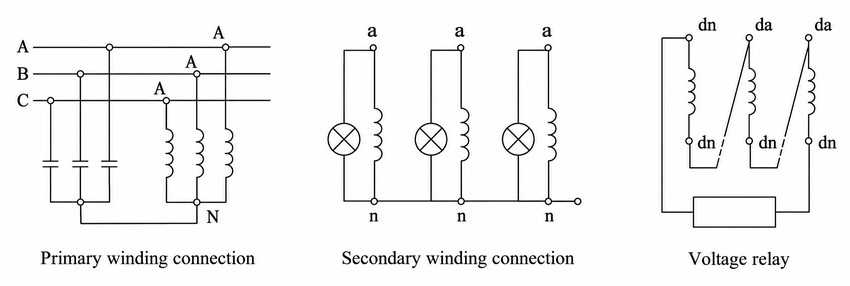

결선 도면
1차 권선은 고압 콘덴서 뱅크 단자(뱅크의 상-중성점/접지점)에 병렬로 연결됩니다. 2차 권선은 전압 표시를 공급하며, 장착된 경우 잔류 전압 권선은 보호 계전기에 연결됩니다. 통전 전에 승인된 결선 도면에 따라 단자 표시, 극성 및 접지를 확인하십시오.
적용 분야
- 변전소 및 배전망의 고압 병렬 콘덴서 뱅크 (6.6-12kV)
- 무효 전력 보상 및 역률 개선 설비
- 잔류 전압 계전기 입력이 필요한 콘덴서 뱅크 보호 체계
- 유입 방전 코일을 대체하는 실내용 개폐장치 및 콘덴서 구획
선정 및 자주 묻는 질문
선정 가이드
- 정격 1차 전압을 명시하십시오. 콘덴서 뱅크 시스템 전압에 맞게 6.6/√3, 7.2/√3, 11/√3 또는 12/√3 kV 중 선택하십시오.
- 콘덴서 뱅크 용량(Mvar)을 명시하십시오. 매칭 방전 용량 1.7, 2.5 또는 3.4 Mvar 중 선택하며, 모델 코드만으로 주문하지 마십시오.
- 시스템 주파수 및 2차 용도를 확인하십시오. 50Hz이며, 2차가 전압 표시용인지 아니면 계전기 보호를 위한 잔류 전압 권선이 필요한지 명시하십시오.
- 정확도 등급 및 부하를 지정하십시오. 연결된 계측/보호 부하에 따라 0.2(20VA), 0.5(50VA) 또는 1(100VA)로 선택하십시오.
- 절연 내력 및 환경을 확인하십시오. 7.2/32/60 또는 12/42/75 kV이며, 실내 설치, 해발 1000m 이하, 주변 온도 -5℃~+40℃인지 확인하십시오.
자주 묻는 질문
Q1: 콘덴서 뱅크가 차단될 때 방전 코일은 어떤 역할을 합니까?
콘덴서 뱅크의 잔류 전압이 5초 이내에 안전한 수준으로 떨어지도록 제어된 방전 경로를 제공하여 인명과 장비를 보호합니다.
Q2: 2차 권선을 전압 표시용으로 사용할 수 있습니까?
네. 정상 운전 시 2차 권선은 전압 표시에 적합한 비례 저전압을 출력합니다.
Q3: 계전기 보호 기능을 사용할 수 있습니까?
요청 시 콘덴서 뱅크의 잔류 전압/불평형 보호를 위한 계전기에 전원을 공급하는 잔류 전압 권선을 제공할 수 있습니다.
Q4: 사용 가능한 전압 정격 및 용량은 무엇입니까?
정격 1차 전압은 6.6/√3, 7.2/√3, 11/√3, 12/√3 kV이며, 매칭 방전 용량은 1.7, 2.5, 3.4 Mvar입니다. 절연 내력은 7.2/32/60 또는 12/42/75 kV입니다.
Q5: 유지보수가 필요합니까?
아니오. 에폭시 수지 진공 주조 및 철심 반주조 설계는 오일 처리 및 검사가 필요한 유입 방전 코일과 달리 무유지보수입니다.
Q6: FDGE8은 어떤 표준을 준수합니까?
DL/T 653-1998 표준에 따라 제조되며, 부하 역률은 cosφ 0.8(지상)이고 표면 크리피지 거리는 300mm 이상입니다.
