Gambaran Keseluruhan
Siri FDGE11 ialah gegelung nyahcas jenis kering satu fasa untuk kegunaan luar bagi bank kapasitor shunt voltan sederhana. Disambungkan secara selari dengan bank kapasitor, ia menyediakan laluan nyahcas selepas pensuisan untuk mengurangkan voltan baki dalam masa nyahcas yang diperlukan.
Gegelung ini menggunakan struktur jenis pos yang terkedap sepenuhnya dengan penebatan resin epoksi tuangan vakum. Gulungan sekunder boleh menyediakan petunjuk voltan, pengukuran, atau isyarat voltan baki untuk perlindungan, dengan susunan gulungan akhir, kelas kepersisan, dan beban ditentukan mengikut keperluan projek.
Ringkasan Kadar Utama
| Parameter | Spesifikasi |
|---|---|
| Siri Produk | FDGE11 |
| Jenis Produk | Gegelung nyahcas kapasitor shunt voltan tinggi |
| Fasa | Satu fasa |
| Pemasangan | Luar |
| Pembinaan | Jenis kering terkedap sepenuhnya, struktur jenis pos |
| Penebatan | Resin epoksi tuangan vakum |
| Pilihan Voltan Primer Terkadar | 6.6/√3, 7.2/√3, 11/√3, 12/√3 kV |
| Voltan Sekunder Rujukan | 0.1 kV (100 V); susunan gulungan lain tertakluk kepada spesifikasi |
| Pilihan Kelas Kepersisan / Output Terkadar | 0.2 / 20 VA; 0.5 / 50 VA; 1.0 / 100 VA |
| Kapasitor Sepadan / Kapasiti Nyahcas | 1.7, 2.5 atau 3.4 Mvar |
| Tahap Penebatan Terkadar | 7.2/32/60 kV atau 12/42/75 kV, bergantung pada model |
| Frekuensi Terkadar | 50 Hz standard; konfigurasi 60 Hz tertakluk kepada pengesahan teknikal |
Fungsi Operasi
Bank kapasitor shunt mengekalkan cas elektrik selepas diputuskan daripada rangkaian. Gegelung nyahcas FDGE11 disambungkan merentasi bank kapasitor dan menyediakan laluan nyahcas yang ditentukan selepas pensuisan. Berbeza dengan pengubah voltan konvensional, fungsi utamanya ialah nyahcas kapasitor, manakala output voltan sekunder digunakan untuk pengukuran atau perlindungan apabila ditentukan.
Konfigurasi luar FDGE11 yang dirujuk menetapkan masa nyahcas tidak lebih daripada 5 saat. Voltan baki akhir, kapasiti bank kapasitor, susunan sambungan, dan masa nyahcas harus disahkan mengikut keperluan projek.
Konstruksi dan Reka Bentuk
FDGE11 menggunakan struktur jenis pos yang terkedap sepenuhnya dengan penebatan resin epoksi tuangan vakum. Teras dan gulungan dikapsulkan dalam resin untuk membentuk sistem penebatan jenis kering yang padat dan sesuai untuk perkhidmatan luar, dengan ketahanan terhadap kelembapan, penjalaran elektrik, pendedahan UV dan penuaan. Peti terminal sekunder yang terkedap membantu mengurangkan kemasukan air, manakala reka bentuk bebas minyak memudahkan penyelenggaraan rutin.
Penetapan Model FDGE11
FDGE11 / [Voltan Primer Terkadar] – [Kapasiti Kapasitor Sepadan] – 1W
| Kod | Maksud |
|---|---|
| FD | Gegelung nyahcas |
| G | Jenis kering |
| E | Dengan gulungan sekunder |
| 11 | Nombor siri reka bentuk |
| Nilai pertama selepas “/” | Voltan primer terkadar, kV |
| Nilai kedua | Kapasiti bank kapasitor maksimum sepadan, Mvar |
| 1 | Satu fasa |
| W | Pemasangan luar |
Contoh: FDGE11/11/√3-2.5-1W mengenal pasti gegelung nyahcas jenis kering satu fasa luar dengan gulungan sekunder, konfigurasi voltan primer terkadar 11/√3 kV dan kapasiti kapasitor sepadan 2.5 Mvar.
Parameter teknikal
Keadaan Perkhidmatan
- Pemasangan luar
- Frekuensi terkadar: 50 Hz / 60 Hz
- Suhu persekitaran: -40°C hingga +40°C
- Altitud: ≤ 3000 m
- Tiada gas kakisan, wap, debu konduktif, atau debu letupan
- Tiada getaran mekanikal yang teruk
Data Model dan Elektrik
- Jarak rayapan rujukan: > 420 mm
- Faktor kuasa beban sekunder: cos φ = 0.8 ketinggalan
| Model | Nisbah Voltan Terkadar | Kelas Kepersisan / Output Terkadar | Kapasitor Sepadan / Kapasiti Nyahcas | Tahap Penebatan Terkadar |
|---|---|---|---|---|
| FDGE11/6.6/√3-1.7-1W | 6.6/√3 kV / 0.1 kV | 0.2 / 20 VA 0.5 / 50 VA 1.0 / 100 VA |
1.7 Mvar | 7.2/32/60 kV |
| FDGE11/7.2/√3-1.7-1W | 7.2/√3 kV / 0.1 kV | 1.7 Mvar | ||
| FDGE11/11/√3-1.7-1W | 11/√3 kV / 0.1 kV | 1.7 Mvar | 12/42/75 kV | |
| FDGE11/11/√3-2.5-1W | 11/√3 kV / 0.1 kV | 2.5 Mvar | ||
| FDGE11/11/√3-3.4-1W | 11/√3 kV / 0.1 kV | 3.4 Mvar | ||
| FDGE11/12/√3-1.7-1W | 12/√3 kV / 0.1 kV | 1.7 Mvar | 12/42/75 kV | |
| FDGE11/12/√3-2.5-1W | 12/√3 kV / 0.1 kV | 2.5 Mvar | ||
| FDGE11/12/√3-3.4-1W | 12/√3 kV / 0.1 kV | 3.4 Mvar |
Nota teknikal: Susunan gulungan sekunder alternatif untuk pengukuran atau perlindungan voltan baki tersedia mengikut keperluan projek. Kadar akhir dan konfigurasi gulungan hendaklah mengikut spesifikasi teknikal dan lukisan kilang yang diluluskan.
Standard
Siri FDGE11 direka untuk aplikasi kapasitor shunt voltan tinggi. Standard industri semasa China DL/T 653-2023 merangkumi gegelung nyahcas untuk pemasangan kapasitor shunt voltan tinggi dan menggantikan DL/T 653-2009. Standard akhir dan keperluan ujian hendaklah disahkan mengikut spesifikasi projek.
Pemasangan dan pendawaian
Pemasangan & Pendawaian

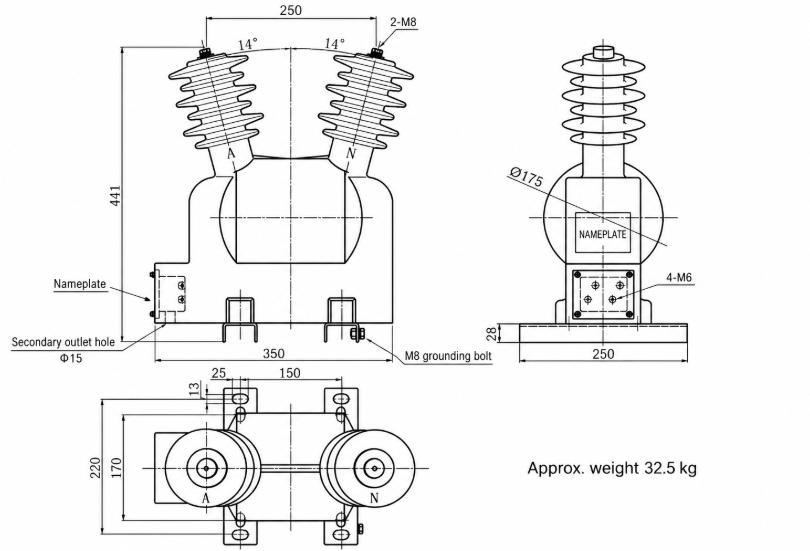

Rajah Pemasangan
Lakaran garis dan pemasangan yang menunjukkan dimensi keseluruhan, kedudukan pemasangan, terminal voltan tinggi, kotak terminal sekunder, dan titik pembumian.

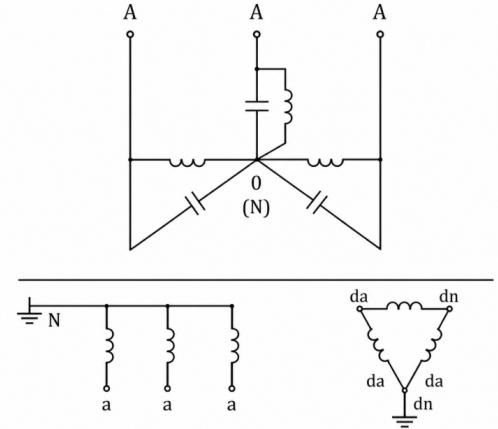

Rajah Pendawaian
Gulungan voltan tinggi disambungkan secara selari dengan bank kapasitor shunt. Terminal sekunder disambungkan mengikut litar pengukuran atau perlindungan yang ditentukan seperti yang ditunjukkan dalam rajah pendawaian.
Aplikasi
- Bank kapasitor shunt voltan tinggi luar
- Sistem pampasan kuasa reaktif substation
- Pemasangan kapasitor voltan sederhana dalam rangkaian pengedaran utiliti
- Sistem pembetulan faktor kuasa industri dan pampasan kuasa reaktif
- Pemasangan bank kapasitor yang memerlukan nyahcas voltan baki selepas pensuisan
- Projek yang memerlukan petunjuk voltan sekunder, pengukuran atau isyarat perlindungan daripada gegelung nyahcas
Pemilihan dan Soalan Lazim
Panduan Model
Untuk menentukan model FDGE11 yang sesuai, berikan maklumat projek berikut:
- Voltan sistem dan voltan terkadar bank kapasitor
- Kapasiti bank kapasitor dan susunan sambungan
- Masa nyahcas yang diperlukan dan keperluan voltan baki
- Voltan sekunder, kelas kepersisan, dan output terkadar
- Frekuensi terkadar dan tahap penebatan
- Altitud tapak, suhu persekitaran, dan standard yang terpakai
Soalan Lazim
S1. Model FDGE11 mana yang sesuai untuk bank kapasitor saya?
Model yang sesuai ditentukan oleh voltan primer terkadar, kapasiti bank kapasitor, susunan sambungan, keperluan nyahcas, konfigurasi gulungan sekunder, dan tahap penebatan. Kadar FDGE11 yang tersedia termasuk 6.6/√3, 7.2/√3, 11/√3, dan 12/√3 kV.
S2. Apakah maklumat yang diperlukan untuk sebut harga dan pengesahan teknikal?
Sila berikan voltan dan kapasiti bank kapasitor, susunan sambungan, frekuensi terkadar, masa nyahcas yang diperlukan, voltan dan output sekunder, altitud tapak, suhu persekitaran, kuantiti, dan standard projek yang terpakai.
S3. Bolehkah FDGE11 menyediakan output voltan sekunder?
Ya. Gulungan sekunder boleh menyediakan petunjuk voltan atau pengukuran mengikut konfigurasi yang ditentukan. Data siri termasuk pilihan 0.2 / 20 VA, 0.5 / 50 VA, dan 1.0 / 100 VA.
S4. Adakah FDGE11 sesuai untuk aplikasi 50 Hz dan 60 Hz?
Ya. Konfigurasi luar FDGE11 yang dirujuk tersedia untuk aplikasi 50 Hz dan 60 Hz. Frekuensi yang diperlukan harus dinyatakan bersama data projek.
S5. Bolehkah FDGE11 beroperasi di persekitaran altitud tinggi dan suhu rendah?
Konfigurasi luar yang dirujuk sesuai untuk suhu persekitaran dari -40°C hingga +40°C dan altitud pemasangan sehingga 3000 m.
S6. Apakah butiran teknikal yang harus disahkan sebelum pengeluaran?
Sahkan model, nisbah voltan, kapasiti bank kapasitor, konfigurasi gulungan sekunder, kelas kepersisan, output terkadar, tahap penebatan, dimensi pemasangan, dan susunan pendawaian terhadap spesifikasi teknikal dan lukisan yang diluluskan.
