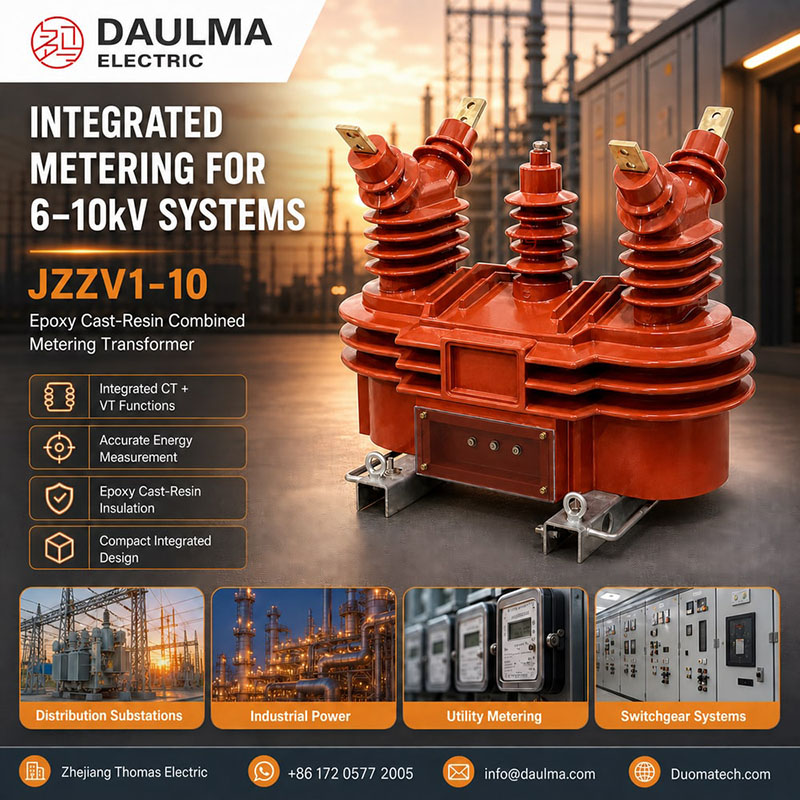

Ikhtisar
JZZV1-10 ialah pengubah pengukuran gabungan berstruktur resin tuangan epoksi yang direka untuk sistem pengagihan voltan sederhana 6kV dan 10kV. Ia mempunyai struktur tiga fasa dua elemen yang menggabungkan unit pengubah voltan elektromagnetik (PT/VT) dan pengubah arus (CT) dalam satu badan penebat resin tuangan epoksi tunggal, sesuai untuk pemasangan dalaman dan luaran.
Unit ini memberikan isyarat pengukuran berketepatan tinggi dengan kelas ketepatan VT 0.2 dan kelas ketepatan CT 0.2S atau 0.5S, menyokong pengukuran tenaga aktif dan reaktif di sisi voltan tinggi pengubah pengagihan. Ia mematuhi piawaian GB/T 20840.1-2010, GB20840.4-2015, dan IEC61869-4:2013, menjadikannya sesuai untuk aplikasi pengukuran utiliti, perindustrian, dan pengguna dalam sistem AU 50Hz.
Snapshots Penilaian Utama
| Parameter | Penilaian |
|---|---|
| Voltan sistem | 6kV / 10kV |
| Kelas voltan | 12kV |
| Frekuensi | 50Hz ±0.5Hz (60Hz pilihan) |
| Nisbah VT | 10 / 0.1kV |
| Ketepatan VT / beban | 0.2 — 2×20VA |
| Arus primer CT | 20A – 800A |
| Arus sekunder CT | 5A atau 1A |
| Ketepatan CT / beban | 0.2S atau 0.5S — 2×15VA |
| Tahap penebatan | 12/42/75kV |
| Pembinaan | Resin tuangan epoksi |
| Struktur | Gabungan tiga fasa dua elemen |
| Berat | Kira-kira 105kg |

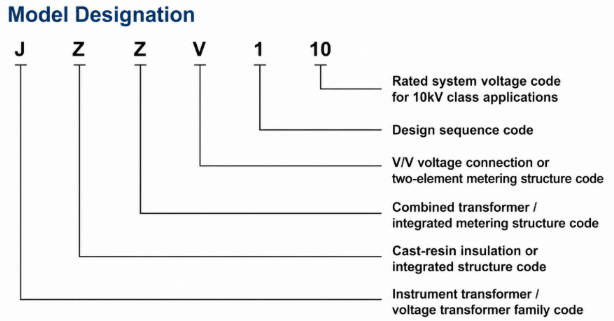

Penamaan Model
- J: Kod keluarga pengubah instrumen / pengubah voltan
- Z: Kod penebatan resin tuangan atau struktur bersepadu
- Z: Kod pengubah gabungan / struktur pengukuran bersepadu
- V: Kod sambungan voltan V/V atau struktur pengukuran dua elemen
- 1: Kod turutan rekabentuk
- 10: Kod voltan sistem terkedar untuk aplikasi kelas 10kV

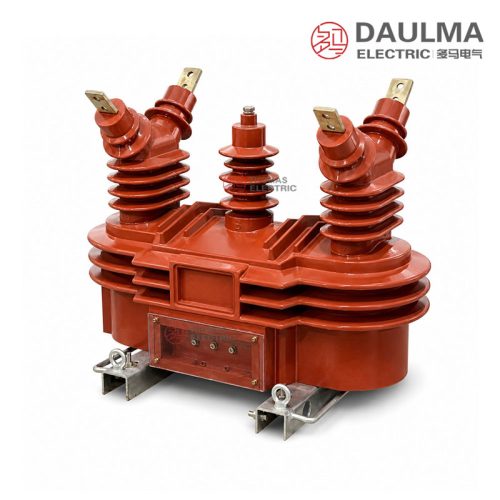

Pembinaan
JZZV1-10 mempunyai pembinaan monolitik resin tuangan epoksi yang membungkus kedua-dua elemen pengubah voltan dan arus ke dalam satu perumahan yang kukuh. Reka bentuk bersepadu ini memastikan kekuatan dielektrik yang cemerlang, rintangan terhadap kelembapan, dan kestabilan mekanikal. Resin epoksi memberikan penebatan seragam di sekeliling semua bahagian hidup, menghapuskan keperluan penebatan minyak atau gas. Terminal primer dan sekunder dipbenam semasa proses tuangan untuk sambungan elektrik yang selamat, manakala terminal pentanahan khusus disediakan bagi mematuhi keselamatan. Struktur pepejal bebas penyelenggaraan ini sesuai untuk operasi jangka panjang dalam persekitaran dalaman atau luaran yang mencabar dalam had suhu dan altitud yang ditetapkan.
Parameter teknikal
Keadaan Perkhidmatan
- Suhu Persekitaran: -25°C hingga +40°C
- Altitud: Sehingga 1000 m di atas paras laut
- Kelembapan Relatif: Purata harian tidak melebihi 95%, purata bulanan tidak melebihi 90%
- Persekitaran Pemasangan: Dalaman, bukan kakisan, bebas daripada habuk dan bahan pencemar konduktif
- Keamatan Gempa Bumi: Tidak melebihi 8 darjah (mengikut GB/T 13540)
Parameter Teknikal
JZZV1-10 ialah pengubah pengukuran gabungan 10kV yang direka untuk sistem kelas 12kV, dengan penebatan resin tuangan epoksi. Ia beroperasi dalam julat suhu persekitaran -25°C hingga +40°C dan pada altitud sehingga 1000 m, mematuhi piawaian IEC dan GB yang berkaitan. Bahagian pengubah arus menyokong arus primer dari 20A hingga 800A dengan pilihan sekunder 1A atau 5A.
Data Pengubah Voltan
| Voltan Terkedar(kV) |
Penebatan Terkedar(kV) |
Kelas ketepatan / Output terkedar (VA) |
Output maksimum (VA) |
|---|---|---|---|
| 10/0.1 | 12/42/75 | 0.2—2×20 | 300 |
Data Pengubah Arus
| Arus primer terkedar(A) |
Penebatan terkedar(kV) |
Kelas ketepatan / Output terkedar (VA) |
Arus terma masa pendek terkedar Ith(kA/s) |
Arus dinamik terkedar Idyn(kA) |
|---|---|---|---|---|
| 20 | 12/42/75 | 0.2S—2×15VA 0.5S—2×15VA |
5/2 | 12.5 |
| 30-40 | 8/2 | 20 | ||
| 50-60 | 10/2 | 25 | ||
| 75 | 16/2 | 40 | ||
| 100-200 | 20/2 | 50 | ||
| 300-500 | 25/4 | 63 | ||
| 600-800 | 31.5/4 | 80 |
Pemasangan dan pendawaian
Rajah Pemasangan

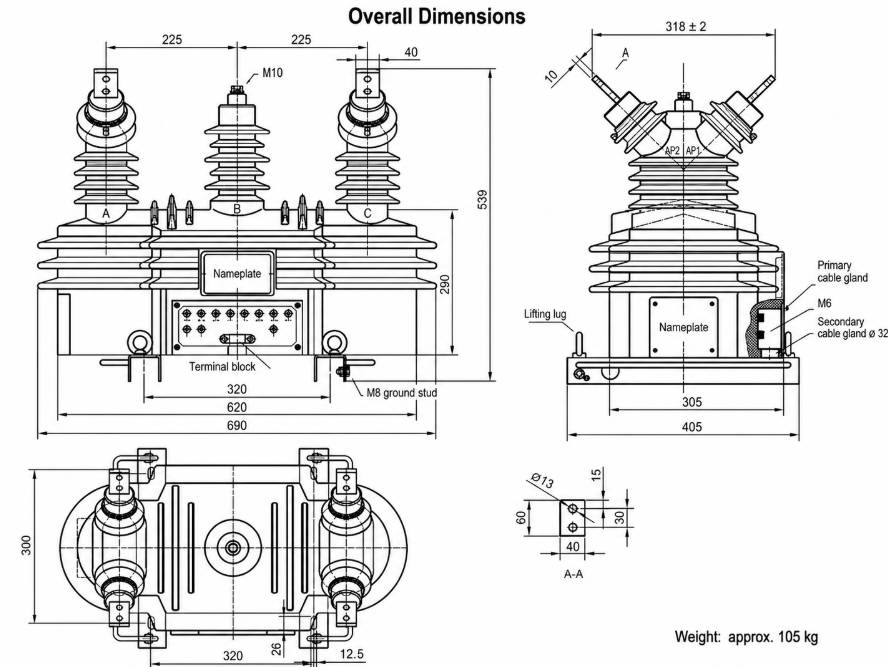

Pengubah JZZV1-10 dipasang secara menegak pada tapak pemasangan menggunakan panjang tapak utama 620mm. Rujukan pemasangan pada 320mm dan 405mm dari lukisan hendaklah diikuti untuk pengikatan selamat. Pastikan ruang lega yang mencukupi di sekeliling unit untuk penyelenggaraan dan pematuhan dengan keperluan jarak fasa (225mm + 225mm antara terminal atas). Dimensi keseluruhan—panjang 690mm, tinggi 530mm, dan lebar sisi 405mm—mesti dipertimbangkan semasa perancangan kabinet atau enklusur.
Rajah Pendawaian

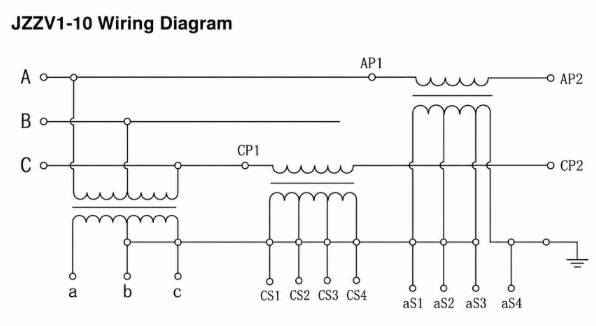

Rajah pendawaian menggambarkan sambungan gabungan pengubah voltan (PT) dan pengubah arus (CT) untuk aplikasi pengukuran. Terminal sekunder PT menyediakan input voltan kepada meter tenaga, manakala terminal sekunder CT membekalkan input arus kepada kedua-dua meter tenaga aktif dan reaktif. Pengenalan terminal mesti disahkan terhadap nisbah CT, nisbah PT, dan tanda kekutuban yang ditetapkan sebelum pengkomisenan. Kabel sekunder dilalukan melalui kotak keluaran sekunder khusus dan kawasan pendawaian terminal. Ambil perhatian bahawa litar sekunder CT tidak boleh dibuka semasa operasi.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Pilih JZZV1-10 untuk sistem pengagihan 6kV atau 10kV yang memerlukan pengubah pengukuran gabungan kelas 12kV.
- Pilih unit ini apabila pengukuran langsung tenaga aktif dan reaktif di sisi voltan tinggi diperlukan menggunakan isyarat voltan dan arus bersepadu.
- Tentukan arus primer CT berdasarkan beban talian; julat yang tersedia termasuk 20A, 30–40A, 50–60A, 75A, 100–200A, 300–500A, dan 600–800A.
- Tentukan ketepatan voltan 0.2 dan ketepatan arus 0.2S untuk aplikasi ketepatan tinggi; gunakan 0.5S jika dibenarkan oleh piawaian pengukuran.
- Sahkan keperluan arus sekunder (5A atau 1A) untuk sepadan dengan spesifikasi input meter sebelum pengeluaran.
- Sahkan butiran pemasangan termasuk dimensi keseluruhan, berat 105kg, kedudukan terminal primer, lokasi kotak terminal sekunder, dan susun atur pemasangan kabinet sebelum kelulusan lukisan.
Soalan Lazim
Q1: Apakah kegunaan pengubah pengukuran gabungan JZZV1-10?
Ia direka untuk sistem kuasa dalaman 10kV dan 12kV yang memerlukan pengukuran voltan dan arus bersepadu. Penebatan resin tuangan epoksi memastikan prestasi boleh percaya dalam persekitaran bukan kakisan. Hubungi kami untuk aplikasi projek khusus.
Q2: Bolehkah pengubah resin tuangan epoksi JZZV1-10 dipasang di luar bangunan?
Tidak, ia dinilai khusus untuk pemasangan dalaman. Keadaan perkhidmatan memerlukan persekitaran bukan kakisan bebas daripada habuk dan bahan pencemar konduktif. Keamatan gempa bumi juga tidak boleh melebihi 8 darjah.
Q3: Kelas ketepatan manakah yang disediakan oleh bahagian pengubah voltan untuk pengukuran?
Pengubah voltan menawarkan kelas ketepatan 0.2 dengan output terkedar 2×20 VA. Ini memastikan pengukuran tepat untuk sistem 10/0.1kV sehingga output maksimum 300 VA. Sahkan keperluan beban khusus dengan pasukan kejuruteraan kami.
Q4: Apakah julat arus primer yang tersedia untuk bahagian pengubah arus?
Pengubah arus menyokong arus primer dari 20A hingga 800A. Pilihan sekunder termasuk 1A atau 5A untuk sepadan dengan keperluan rel perlindungan dan pengukuran anda. Arus terma masa pendek terkedar boleh didapati atas permintaan.
Q5: Adakah ujian kilang rutin dijalankan sebelum penghantaran pengubah gabungan?
Ya, ujian rutin piawai dijalankan untuk memastikan pematuhan dengan piawaian IEC dan GB. Ujian jenis khusus atau keperluan pelanggan istimewa tertakluk kepada pengesahan. Mohon jadual sijil ujian sebelum penghantaran.
Q6: Berapa lamakah masa tunggu untuk pesanan nisbah arus tersuai?
Model piawai dihantar mengikut jadual pengeluaran biasa kami, manakala nisbah tersuai memerlukan masa pengeluaran lanjutan. Tempoh penghantaran tepat tertakluk kepada pengesahan berdasarkan kuantiti pesanan. Hubungi pasukan jualan kami untuk anggaran penghantaran terkini.
