Ikhtisar

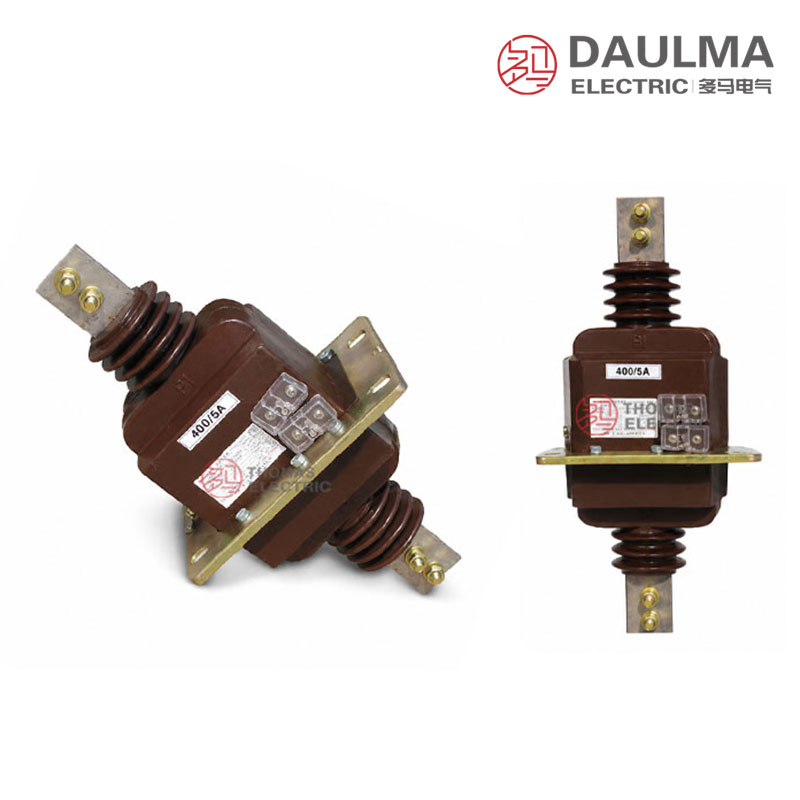

Pengubah arus LAJ-10 / LFZBJ-10 ialah pengubah arus dalam rumah jenis tembus dinding dengan badan resin tuang epoksi, direka untuk sistem peralatan suis voltan sederhana kelas 10kV, 11kV, dan 12kV. Ia mempunyai sistem penebatan resin epoksi yang kukuh sesuai untuk persekitaran dalam rumah, dengan konduktor primer yang melanjut dari kedua-dua sisi unit dan plat pemasangan untuk pemasangan selamat melalui panel atau dinding pemisah peralatan suis.
Keluarga PT ini menyokong kedua-dua aplikasi pengukuran dan perlindungan, menawarkan kelas ketepatan seperti 0.2S, 0.2, 0.5 untuk pengukuran dan 10P10 atau 10P15 untuk perlindungan geganti. Ia memberikan output sekunder piawai 5A atau 1A kepada meter, geganti, dan peralatan pemantauan, mematuhi keperluan lazim untuk sistem kuasa AU yang beroperasi pada 50Hz atau 60Hz.
Semakan Nilai Utama
| Parameter | Nilai |
|---|---|
| Kelas voltan | 10kV, 11kV, 12kV |
| Tahap penebatan terked | 12/42/75kV |
| Frekuensi terked | 50Hz (60Hz atas pengesahan) |
| Arus sekunder terked | 5A atau 1A |
| Arus primer terked | 5A hingga 1000A (nisbah tersuai tersedia) |
| Kelas ketepatan pengukuran | 0.2S, 0.2, 0.5 |
| Kelas ketepatan perlindungan | 10P10, 10P15 |
| Jenis pemasangan | Tembus dinding, dalam rumah |
| Bahan penebatan | Resin tuang epoksi |
| Kegunaan biasa | Pengukuran, metering, perlindungan geganti |
Penamaan Model
- L: Pengubah arus
- A: Struktur jenis tembus dinding / bulkhead
- J: Rujukan turutan reka bentuk atau siri output dipertingkat
- 10: Rujukan model kelas 10kV, boleh digunakan untuk projek kelas 10kV, 11kV dan 12kV atas pengesahan
- LFZBJ-10: Penamaan berkaitan PT resin tuang epoksi jenis tembus dinding dengan konfigurasi kelas perlindungan
Pembinaan
Siri LAJ-10 / LFZBJ-10 mempunyai reka bentuk padat jenis tembus dinding dengan badan penebat resin tuang epoksi. Konduktor primer melalui teras pengubah dan melanjut dari kedua-dua sisi unit, membolehkan integrasi mudah ke dalam dinding peralatan suis atau panel pemisah. Terminal sekunder terbenam dalam perumah resin untuk sambungan boleh percaya kepada instrumen pengukuran atau geganti perlindungan. Pembinaan ini termasuk titik pentanahan bersepadu dan lubang pemasangan yang sejajar dengan dimensi kabinet piawai. Resin epoksi memberikan kekuatan dielektrik tinggi, kekakuan mekanikal, dan rintangan terhadap kelembapan serta pencemaran persekitaran, memastikan prestasi stabil dalam aplikasi voltan sederhana dalam rumah.
Parameter teknikal
Syarat Perkhidmatan
- Lokasi pemasangan: peralatan suis voltan sederhana dalam rumah
- Voltan sistem: rangkaian kelas 10kV
- Frekuensi terked: 50Hz
- Suhu persekitaran: -5°C hingga +40°C
- Persekitaran pemasangan: hendaklah bebas daripada getaran teruk, habuk konduktif, gas korosif, medium letupan, pencemaran teruk dan kondensasi tidak normal.
Parameter Teknikal
LAJ-10/LFZBJ-10 ialah pengubah arus dalam rumah dengan penebatan resin tuang epoksi untuk sistem kelas 10kV. Ia menggunakan penebatan resin epoksi dan mematuhi piawaian IEC dan GB. Julat arus primer ialah 5A hingga 1000A.
| Arus primer terked (A) |
Kombinasi kelas ketepatan |
Output Terked (VA) |
Arus terma jangka pendek (kA/1s) |
Arus dinamik terked (kA) |
|||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 10P10 | 10P15 | ||||
| 5~200 | 0.2(S)/10P10 0.5(S)/10P10 0.2(S)/10P15 0.5(S)/10P15 |
10 | 10/20 | 15 | 15 | 90×I1n | 200×I1n |
| 300, 400 | 10 | 10/20 | 15 | 15 | 24.5 | 44 | |
| 500 | 10 | 10/20 | 15 | 15 | 32 | 80 | |
| 600 | 10 | 10/20 | 15 | 15 | 32 | 80 | |
| 800~1000 | 10 | 10/20 | 15 | 15 | 63 | 100 | |
Pemasangan dan pendawaian
Gambarajah Pemasangan
Pengubah arus LAJ-10 / LFZBJ-10 direka untuk pemasangan dalam rumah jenis tembus dinding atau bulkhead. Pemasangan memerlukan penyelarian tepat dengan bukaan panel peralatan suis, memastikan laluan konduktor primer yang betul, orientasi terminal, dan ruang lega penebatan mencukupi seperti yang ditetapkan dalam lukisan garis luar yang diluluskan.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Sahkan sama ada LAJ-10 atau LFZBJ-10 sepadan dengan garis luar tembus dinding/bulkhead dan susunan teras sekunder yang diperlukan.
- Pilih salah satu nisbah 5A–1000A dari kajian beban, metering dan gangguan, kemudian tentukan arus sekunder 1A atau 5A.
- Tentukan kombinasi 0.2S/0.5 untuk pengukuran dan 10P10/10P15 untuk perlindungan sebagai teras berasingan jika kedua-dua fungsi diperlukan.
- Kira setiap beban dan sahkan output 10VA untuk pengukuran serta 15VA/20VA untuk perlindungan mengikut nisbah dan ALF yang dipilih.
- Sahkan rujukan bukaan LAJ 160×220mm, 4-Ø14 lubang, panjang 510mm, penyelarian basbar, ruang lega penebatan dan pentanahan.
Soalan Lazim
Q1: Apakah syarat persekitaran yang diperlukan untuk memasang pengubah arus resin tuang epoksi ini?
Pemasangan mesti di dalam rumah, bebas daripada getaran teruk, habuk konduktif, dan gas korosif. Suhu persekitaran hendaklah kekal antara -5°C hingga +40°C. Hubungi kami untuk penilaian tapak khusus.
Q2: Kombinasi kelas ketepatan manakah yang sesuai untuk perlindungan dan pengukuran dalam rangkaian 10kV?
LAJ-10 menawarkan kombinasi 0.2(S)/10P10 atau 0.5(S)/10P15 untuk aplikasi dua teras. Teras pengukuran memastikan metering tepat manakala teras perlindungan mengendalikan arus gangguan. Nyatakan keperluan beban VA tepat anda semasa membuat pesanan.
Q3: Bagaimanakah PT 10kV ini berprestasi di bawah keadaan gangguan litar pintas?
Ia tahan terhadap tekanan elektrodinamik dan terma yang tinggi semasa gangguan. Untuk arus primer sehingga 200A, arus terma jangka pendek ialah 90×I1n. Sahkan tahap gangguan sistem spesifik anda dengan pasukan kejuruteraan kami.
Q4: Bolehkah kadar arus primer disesuaikan melebihi had piawai 1000A?
Julat piawai merangkumi 5A hingga 1000A untuk rangkaian kelas 10kV. Permintaan melebihi 1000A tertakluk kepada pengesahan teknikal. Sila hubungi pasukan jualan kami dengan gambarajah satu-talian terperinci anda.
Q5: Apakah piawaian antarabangsa yang dipatuhi oleh pengubah arus dalam rumah ini?
Model LAJ-10 dan LFZBJ-10 mematuhi piawaian IEC dan GB untuk penebatan resin tuang epoksi. Sijil ujian kilang disediakan semasa penghantaran. Mohon dokumen pematuhan spesifik semasa peringkat pertanyaan.
Q6: Di manakah pengubah arus resin epoksi LFZBJ-10 biasanya digunakan?
Ia direka untuk peralatan suis voltan sederhana dalam rumah dalam rangkaian pengagihan kuasa 10kV, 50Hz. Reka bentuk resin tuang padat memastikan prestasi boleh percaya dalam persekitaran bersih dan terkawal. Semak katalog kami untuk lebih banyak penyelesaian pengubah voltan sederhana.
Soalan Lazim
Q1: Apakah syarat persekitaran pemasangan untuk pengubah arus LAJ-10?
Ia direka untuk pemasangan dalam bangunan. Persekitaran mesti bebas daripada getaran teruk, habuk konduktif, dan gas korosif dengan suhu -5°C hingga +40°C. Sila sahkan keadaan tapak dengan pihak kilang.
Q2: Bagaimanakah cara menentukan arus terma jangka pendek untuk sistem 10kV?
Arus terma bergantung pada arus primer terked. Untuk arus 5A-200A, nilainya ialah 90×I1n (kA/1s), manakala 500A ialah 32 kA/1s. Rujuk jadual parameter teknikal untuk nilai tepat.
Q3: Kelas ketepatan manakah yang sesuai untuk aplikasi pengukuran dan perlindungan?
Gunakan kelas 0.2S atau 0.5S untuk pengukuran, dan 10P10/10P15 untuk litar perlindungan. Output terked berbeza mengikut kelas yang dipilih. Hubungi kami untuk pemilihan konfigurasi teri yang tepat.
Q4: Apakah piawaian antarabangsa yang dipatuhi oleh pengubah arus LFZBJ-10?
Produk ini mematuhi piawaian IEC dan GB. Ia menggunakan penebatan resin tuang epoksi untuk sistem kelas 10kV. Dokumen pensijilan penuh akan disediakan bersama penghantaran.
Q5: Bolehkah julat arus primer disesuaikan untuk projek pengagihan khusus?
Ya, julat arus primer standard adalah dari 5A hingga 1000A. Sebarang spesifikasi arus primer di luar julat ini tertakluk kepada pengesahan kejuruteraan. Sila hubungi kami untuk butiran penyesuaian.
Q6: Mengapakah penebatan resin epoksi digunakan pada pengubah arus 10kV ini?
Penebatan resin epoksi memberikan ketahanan mekanikal dan elektrik yang tinggi untuk pemasangan dalam bangunan. Ia sesuai untuk persekitaran peralatan suis voltan sederhana kelas 10kV. Sila rujuk datasheet untuk spesifikasi penuh.
