Ikhtisar

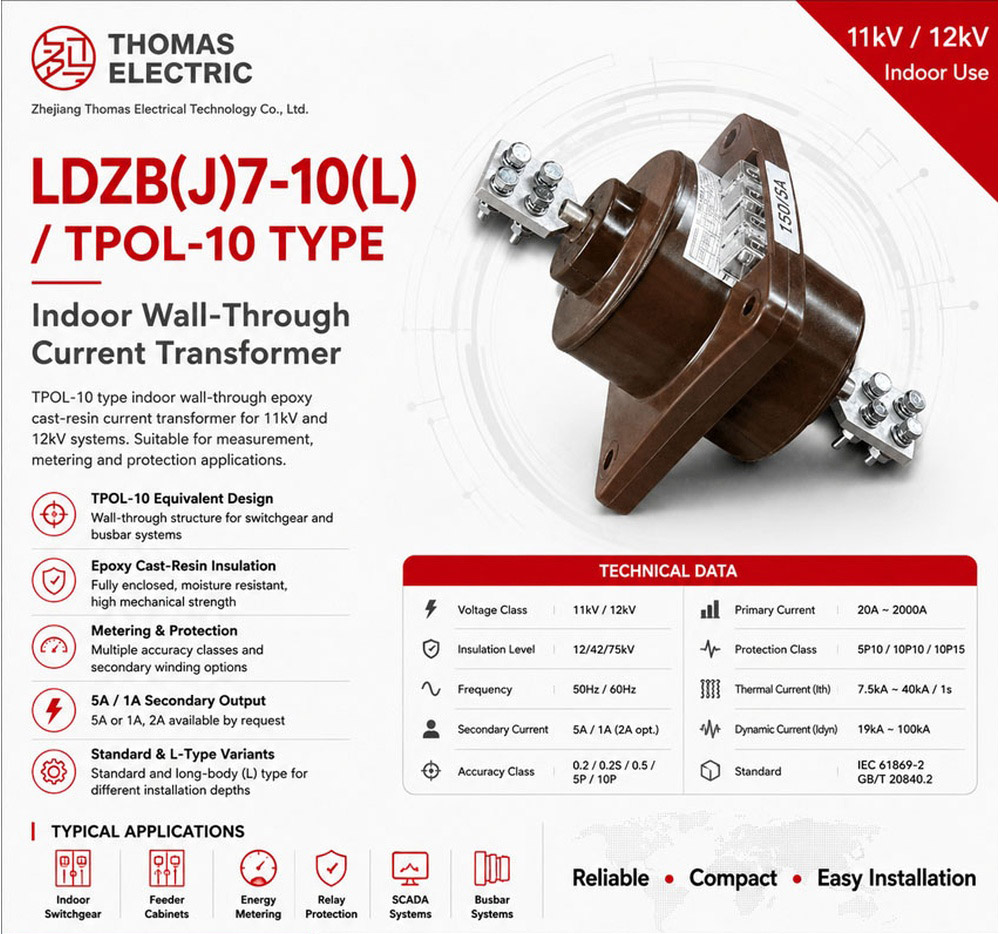

Pengubah arus jenis LDZB(J)7-10L / TPOL-10 ialah pengubah arus dalaman jenis tembus dinding berbadan resin epoksi tuang, dinilai untuk sistem voltan sederhana kelas 11kV dan 12kV. Ia mempunyai badan penebatan resin epoksi pepejal, direka untuk prestasi boleh dipercayai dalam peralatan suis, kompartmen palang bas, dan panel pengagihan dengan frekuensi terukur 50Hz atau 60Hz.
Pengubah ini menyokong output sekunder piawai 5A atau 1A dan menawarkan kelas ketepatan seperti 0.2S, 0.5, dan 10P untuk aplikasi metering dan perlindungan. Ia sesuai untuk pengukuran arus, metering tenaga, perlindungan geganti, dan litar kawalan dalam pemasangan yang mematuhi IEC, terutamanya dalam projek penggantian yang memerlukan fungsi setara TPOL-10.
Semakan Nilai Utama
| Parameter | Nilai |
|---|---|
| Kelas voltan | 11kV / 12kV |
| Tahap penebatan | 12/42/75kV |
| Frekuensi terukur | 50Hz atau 60Hz |
| Arus primer | 20A – 2000A |
| Arus sekunder | 5A, 1A (2A atas permintaan) |
| Kelas ketepatan | 0.2S, 0.5, 10P |
| Jenis teras | Pengukuran, metering, perlindungan, dwi-perlindungan |
| Jenis pemasangan | Dalaman tembus dinding |
| Bahan penebatan | Resin epoksi tuang |
| Standard aplikasi | IEC 61869-2 |
Penamaan Model
- L: Varian badan panjang untuk kedalaman kabinet khas atau susun atur palang bas
- LDZB(J)7-10: Siri pengubah arus tembus dinding berbadan resin epoksi tuang dalaman
- TPOL-10 Type: Rujukan aplikasi setara pengubah arus tembus gaya Rusia
- 10: Rujukan kelas voltan katalog; didokumenkan antarabangsa sebagai kelas 11kV / 12kV melalui pengesahan penebatan
- 5A / 1A: Pilihan arus sekunder terukur
- 0.2S / 0.5 / 10P: Pilihan kelas ketepatan metering dan perlindungan biasa
Pembinaan
Pengubah arus jenis LDZB(J)7-10(L) / TPOL-10 mempunyai badan resin epoksi tuang yang kukuh, memberikan kekuatan dielektrik tinggi, ketahanan mekanikal, dan rintangan terhadap faktor persekitaran. Reka bentuk tembus dinding termasuk flans pemasangan untuk pemasangan selamat melalui penyekat peralatan suis atau kompartmen palang bas. Konduktor primer melalui terus bukaan pusat, manakala belitan sekunder ditamatkan pada blok terminal yang terbenam dalam perumah resin. Pembinaan ini memastikan pengasingan elektrik antara litar primer voltan sederhana dan litar sekunder voltan rendah, menyokong operasi selamat dan tepat dalam persekitaran voltan sederhana dalaman yang mencabar.
Parameter teknikal
Keadaan Perkhidmatan
- Lokasi pemasangan: peralatan suis dalaman, peranti pengagihan dan kompartmen palang bas
- Voltan terukur: sistem kelas 11kV dan 12kV mengikut pengesahan projek
- Frekuensi terukur: 50Hz atau 60Hz
- Kedudukan pemasangan: mana-mana kedudukan, tertakluk kepada sokongan mekanikal dan kelulusan lukisan
- Persekitaran ambien: tidak mudah meletup dan bebas daripada habuk konduktif, gas korosif dan wap yang merosakkan penebatan
- Keadaan khas: untuk projek iklim sejuk, kelembapan tinggi, pesisir, ketinggian tinggi atau seismik khas, keadaan perkhidmatan perlu disahkan sebelum membuat pesanan
Parameter Teknikal
LDZB(J)7-10L / TPOL-10 ialah pengubah arus tembus dinding berbadan resin tuang yang direka untuk aplikasi voltan sederhana dalaman. Ia menyokong sistem kelas 11kV dan 12kV dengan tahap penebatan piawai 12/42/75kV, beroperasi pada 50Hz atau 60Hz, dan menampung arus primer dari 20A hingga 2000A. Pematuhan dengan IEC 61869-2 dan piawaian antarabangsa lain memastikan kebolehpercayaan merentasi pelbagai keperluan projek.
LDZB(J)7-10
| Arus Primer Terukur (A) |
Arus Terma Satu Saat Ith/1s (kA Nilai Maya) |
Arus Dinamik Idyn (kA Puncak) |
Gabungan Kelas Ketepatan |
Output Sekunder Terukur (VA) | ||
|---|---|---|---|---|---|---|
| 1S/2S | 0.2 | 0.5 | 10P | |||
| 400 | 36 | 80 | 0.2/10P10 0.5/10P10 |
10 | 10 | 15 |
| 600(630) | 56 | 100 | ||||
| 750(800) | 63 | 110 | ||||
| 1000 | 80 | 120 | ||||
| 1200(1250) | 100 | 130 | ||||
| 1500(1600) | 100 | 130 | ||||
LDZB(J)7-10-L
| Arus Primer Terukur (A) |
Arus Terma Satu Saat Ith/1s (kA Nilai Maya) |
Arus Dinamik Idyn (kA Puncak) |
Gabungan Kelas Ketepatan |
Output Sekunder Terukur (VA) | ||
|---|---|---|---|---|---|---|
| 1S/2S | 0.2 | 0.5 | 10P | |||
| 400 | 36 | 80 | 0.2/10P15 0.5/10P15 10P10/10P15 0.2/10P10/10P10 0.5/10P10/10P10 |
20 | 20 | 20 |
| 600(630) | 56 | 100 | 30 | 30 | ||
| 750(800) | 63 | 110 | 40 | 40 | ||
| 1000 | 80 | 120 | 30 | |||
| 1200(1250) | 100 | 130 | ||||
| 1500(1600) | 100 | 130 | ||||
Pemasangan dan pendawaian
Dimensi Garis Luar
Dimensi garis luar menentukan saiz bukaan dinding, butiran pemasangan flans, kedudukan terminal primer, lokasi lubang palang bas, orientasi terminal sekunder, dan ruang penyelenggaraan yang diperlukan. Dimensi ini mesti disahkan terhadap lukisan garis luar yang diluluskan sebelum pembuatan kabinet untuk memastikan keserasian dengan susun atur peralatan suis dan penjajaran palang bas.
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Ukur bukaan dinding sedia ada, lubang flans, ketebalan penyekat dan kedalaman kabinet sebelum memilih jenis standard atau badan panjang L.
- Pilih nisbah 20A–2000A berdasarkan kajian beban, metering dan kesalahan, dengan perhatian khusus kepada tugas terma/dinamik di atas 800A.
- Pilih sekunder 1A, 5A atau 2A khas dan nyatakan satu, dua atau tiga teras bebas 0.2S/0.5/5P/10P.
- Kira setiap beban dan sahkan output tepat 10VA–40VA, FS/ALF dan susunan wayar sekunder.
- Sahkan dimensi penggantian TPOL-10, antara muka primer tembus atau berulir, arah P1/P2, jarak bebas 12/42/75kV dan pentanahan.
Soalan Lazim
Q1: Bolehkah CT tembus dinding ini dipasang pada sistem 11kV?
Ya, tertakluk kepada pengesahan projek. LDZB(J)7-10L menyokong sistem dalaman kelas 11kV dan 12kV dengan tahap penebatan 12/42/75kV. Sahkan parameter sistem sebenar sebelum membuat pesanan.
Q2: Apakah keperluan persekitaran ambien untuk pemasangan?
Ya, ia memerlukan keadaan dalaman tertentu. Persekitaran mestilah tidak mudah meletup dan bebas daripada habuk konduktif atau gas korosif. Hubungi pasukan kami untuk mengesahkan kesesuaian bagi tapak pesisir atau kelembapan tinggi.
Q3: Bagaimanakah kapasiti terma litar pintas dinilai untuk pengubah ini?
Kapasiti terma berbeza mengikut nilai arus primer, dari 20A hingga 2000A. Nilai arus terma dan dinamik satu saat bergantung pada nisbah yang anda pilih. Mohon lembaran data teknikal terperinci untuk nilai litar pintas tepat.
Q4: Kelas ketepatan manakah yang tersedia untuk pengukuran dan perlindungan?
Gabungan pelbagai kelas ketepatan tersedia untuk memenuhi piawaian IEC 61869-2. Kelas sebenar bergantung pada keperluan metering atau perlindungan spesifik anda. Sila nyatakan kelas ketepatan yang diperlukan semasa proses pertanyaan.
Q5: Adakah pengubah arus resin tuang ini mematuhi piawaian antarabangsa?
Ya, ia sepenuhnya mematuhi IEC 61869-2 dan piawaian antarabangsa berkaitan lain. Ini memastikan prestasi boleh dipercayai merentasi pelbagai keperluan projek global. Hubungi kami untuk sijil pematuhan khusus bagi wilayah anda.
Q6: Bolehkah CT 10kV ini disesuaikan untuk projek ketinggian tinggi?
Penyesuaian tersedia, tertakluk kepada pengesahan kilang. Model standard adalah untuk ketinggian biasa, tetapi keadaan seismik khas atau ketinggian tinggi memerlukan semakan kejuruteraan awal. Sila berikan keadaan tapak sebenar anda semasa meminta sebut harga.
Q7: Di manakah pengubah arus tembus dinding TPOL-10 biasanya digunakan?
Ia digunakan dalam peralatan suis dalaman dan peranti pengagihan. Reka bentuk resin tuang muat terus ke dalam kompartmen palang bas. Sahkan keperluan sokongan mekanikal dengan jurutera kami untuk susun atur panel spesifik anda.
Soalan Lazim
Q1: Apakah aplikasi utama pengubah arus LDZB(J)7-10L ini?
Ia direka untuk suis dalaman dan peranti pengagihan voltan sederhana. Produk ini menyokong sistem kelas 11kV dan 12kV dengan penebatan 12/42/75kV. Sila sahkan spesifikasi projek sebelum memesan.
Q2: Bolehkah pengubah arus ini digunakan pada sistem 11kV?
Ya, tertakluk kepada pengesahan projek. Ia boleh digunakan dalam suisgear dalaman untuk sistem kelas 11kV atau 12kV. Nyatakan voltan sistem untuk pengesahan kilang.
Q3: Di manakah lokasi pemasangan yang sesuai untuk peranti ini?
Pemasangan adalah untuk peralatan suis dalaman dan kompartmen palang bas. Persekitaran mesti bebas daripada habuk konduktif dan gas korosif. Kedudukan pemasangan adalah fleksibel dengan sokongan mekanikal yang mencukupi.
Q4: Bagaimana jika projek memerlukan pemasangan di iklim sejuk?
Keadaan perkhidmatan khas perlu disahkan sebelum membuat pesanan. Sila hubungi kami untuk butiran lanjut mengenai penyesuaian untuk ketinggian tinggi atau keadaan seismik.
Q5: Adakah pengubah arus ini mematuhi piawaian antarabangsa IEC?
Ya, ia mematuhi IEC 61869-2 dan piawaian antarabangsa lain. Pematuhan ini memastikan kebolehpercayaan merentasi pelbagai keperluan projek voltan sederhana di tapak.
Q6: Apakah julat arus primer yang disokong oleh model ini?
Ia menampung arus primer dari 20A hingga 2000A. Spesifikasi tepat bergantung pada kombinasi kelas ketepatan yang dipilih. Sila rujuk jadual teknikal untuk pemilihan lanjut.
