Обзор

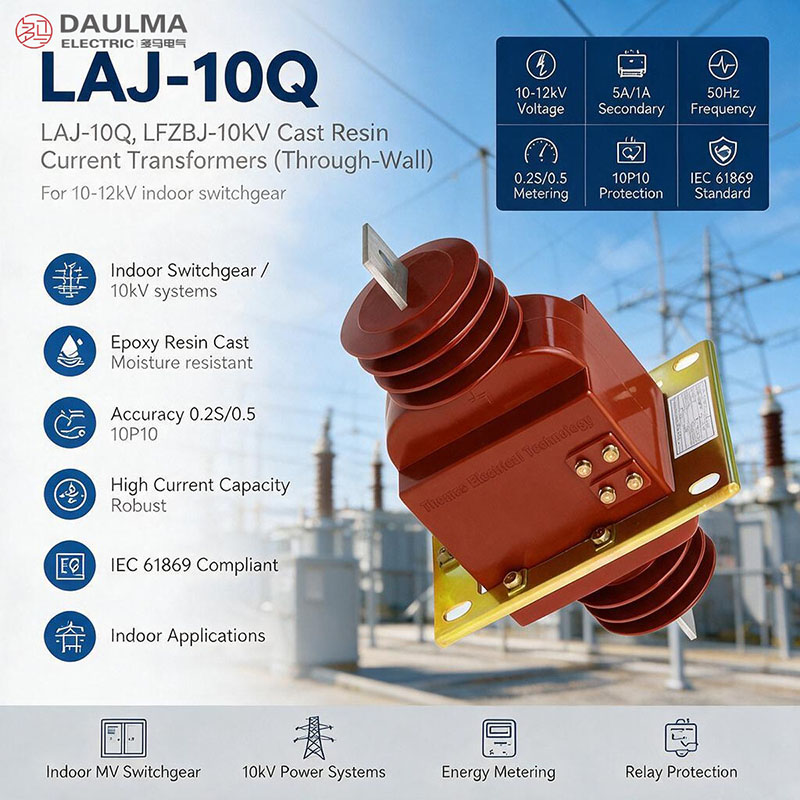

Трансформаторы тока LAJ-10Q и LFZBJ-10 относятся к классу 10 кВ и выполнены в виде сквозных (проходных) устройств с литой эпоксидной изоляцией, предназначенных для систем переменного тока среднего напряжения. Эти электромагнитные приборы обеспечивают гальванически изолированный вторичный ток, пропорциональный первичному, что позволяет выполнять точные измерения и функции релейной защиты.
Доступны с классами точности 0,2S, 0,5 и 10P10/10P15, подходят для коммерческого учета электроэнергии, релейной защиты и интеграции в системы АСУ ТП при внутренней и наружной установке. Модель LAJ-10Q оптимизирована для эксплуатации в тяжелых условиях, а все модели соответствуют стандартам IEC 61869-1/2, GB/T 20840 и GB 1208-1997.
Ключевые номинальные параметры
| Параметр | Номинал |
|---|---|
| Класс напряжения сети | 10 кВ |
| Номинальная частота | 50 Гц или 60 Гц |
| Номинальный вторичный ток | 5 А |
| Классы точности | 0,2S, 0,2, 0,5, 10P10, 10P15 |
| Номинальная нагрузка | 10–15 В·А (типично) |
| Коэффициент мощности нагрузки | cosφ = 0,8 (индуктивный) |
| Стойкость к короткому замыканию | Ith: 40 кА (1 с); Idyn: 90 кА (пик) |
| Диапазон первичного тока | 5 А – 3000 А |
| Применимые стандарты | IEC 61869-1/2, GB/T 20840.1/2, GB 1208-1997, IEC 60044-1 |
Расшифровка обозначения модели
- L: Трансформатор тока (ТТ)
- A: Сквозное (проходное) исполнение
- J: Повышенная механическая прочность и улучшенная изоляция
- Q: Вариант для эксплуатации в тяжелых условиях (только LAJ-10Q)
- F: Литая изоляция из эпоксидной смолы
- Z: Конструкция с разделением шин
- B: Возможность подключения цепей защиты
- 10: Класс напряжения 10 кВ
Конструкция
Эти трансформаторы имеют сквозную (проходную) конструкцию с литой эпоксидной изоляцией и выпускаются в полуоткрытом исполнении (≤300 А) или полностью герметичном (400–800 А). Сердечник выполнен из высококачественной электротехнической стали в тороидальной конфигурации. Первичные проводники проходят через центральное отверстие в виде одновитковых, многовитковых или шинных конструкций, а вторичные обмотки с высокой точностью намотаны на сердечник. Выводы вторичных обмоток (S1/S2 или 1S1/1S2 и 2S1/2S2 для двухсердечниковых моделей) расположены в нижней части корпуса для удобства подключения и оснащены винтовыми зажимами открытого типа. Модель LAJ-10Q использует улучшенную формулу эпоксидной смолы, обеспечивающую повышенную стойкость к влаге, загрязнениям и термическим нагрузкам в сложных условиях эксплуатации.
Технические параметры
Условия эксплуатации
- Место установки: Внутри помещений или на открытом воздухе (LAJ-10Q рассчитан на тяжелые условия)
- Высота над уровнем моря: Не более 1000 м (для больших высот требуется инженерное подтверждение)
- Температура окружающей среды: от −5 °C до +40 °C
- Относительная влажность: ≤ 90% при эталонной температуре +20 °C
- Окружающая среда: Без коррозионных газов, химических загрязнений или веществ, ухудшающих изоляционные свойства; без сильной вибрации, механических ударов или толчков
- Эксплуатация в тяжелых условиях: Специально спроектирован для сложных и требовательных условий работы
- Повышенная защита: Высокая стойкость к влаге, загрязнениям и термоциклированию
Технические параметры
Серия LAJ-10Q и LFZBJ-10 представляет собой литые сквозные трансформаторы тока, предназначенные для систем переменного тока класса 10 кВ (50 Гц / 60 Гц). Диапазон первичного тока — от 5 А до 3000 А, рабочий диапазон температур окружающей среды — от −5 °C до +40 °C, допустимая высота установки — до 1000 м над уровнем моря. Приборы соответствуют стандартным классам точности для измерительных и защитных применений и обладают высокой стойкостью к токам короткого замыкания.
Данные трансформаторов тока
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (В·А) |
Термический ток короткого замыкания (кА/1 с) |
Динамический ток (кА) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5 | 10P10 | 10P15 | ||||
| 5~100 | 0,2S/0,2S 0,2/0,2 0,2S/10P10 0,2/10P10 0,5/10P10 0,2/10P15 0,5/10P15 |
10 | 10 | 10 | 15 | 15 | 100|1n | 250|1n |
| 150 | 13,5 | 34 | ||||||
| 200 | 18 | 45 | ||||||
| 300 | 27 | 67 | ||||||
| 400 | 30 | 75 | ||||||
| 500 | 36 | 90 | ||||||
| 600 | 36 | |||||||
| 750 | 40 | 90 | ||||||
| 800 | ||||||||
| 1000 | – | – | ||||||
| 2000~3000 | ||||||||
Установка и подключение
Габаритные размеры
Габаритные размеры и особенности монтажа зависят от номинального тока и конструктивного исполнения (одновитковое, многовитковое или шинное). Сквозные модели, такие как LAJ-10Q, требуют точного соблюдения размеров выреза в панели для обеспечения правильной посадки и необходимых электрических зазоров. Перед монтажом всегда используйте заводские чертежи, соответствующие вашему номинальному току и варианту исполнения.
Подбор и частые вопросы
Руководство по выбору
- Выбирайте по коэффициенту трансформации и конструктивному исполнению. На странице описаны полуоткрытые версии до 300 А и полностью закрытые — от 400 А до 800 А, с первичными обмотками одновиткового, многовиткового или шинного типа в зависимости от коэффициента трансформации.
- Диапазоны 1000–3000 А требуют уточнения. Эти коэффициенты указаны как доступные, однако в таблице отсутствуют полные данные по токам короткого замыкания и некоторые выходные характеристики для 10P15; перед проектированием запросите специальный технический лист.
- Определите комбинацию классов точности для двух сердечников. Выберите 0,2S/0,2S или 0,2/0,2 для двух измерительных цепей либо сочетание 0,2S, 0,2 или 0,5 с защитным сердечником 10P10 или подтвержденным 10P15.
- Подтвердите пригодность LAJ-10Q для конкретных условий эксплуатации. Формулировки «тяжелые условия» или «универсальное исполнение» сами по себе не гарантируют пригодность для наружной установки; необходимо проверить требования к степени защиты, УФ-стойкости, конденсации, загрязнению, длине пути утечки и температурному режиму.
- Уточните данные по изоляции, токам КЗ и монтажу для конкретного коэффициента. Подтвердите полный уровень изоляции, допустимую длительность теплового тока, пиковый динамический ток, размеры выреза в панели, диаметр отверстия, интерфейс проводника, расположение выводов и актуальную редакцию стандарта.
Часто задаваемые вопросы
Вопрос 1: В чем разница между LAJ-10Q и LFZBJ-10?
На странице LAJ-10Q позиционируется как вариант с улучшенной стойкостью к внешним воздействиям, тогда как LFZBJ-10 — стандартная серия литых сквозных трансформаторов тока. Точные данные по изоляции, габаритам и конструкции следует сравнивать по чертежам конкретных моделей.
Вопрос 2: Подходит ли LAJ-10Q автоматически для наружной установки?
Нет, такой вывод делать нельзя. Для наружной эксплуатации требуется подтвержденная стойкость к атмосферным воздействиям, УФ-излучению, конденсации, загрязнению, длине пути утечки, степени защиты и температурному режиму, что не полностью отражено на данной странице.
Вопрос 3: Почему конструкция меняется в зависимости от номинального тока?
Для малых токов могут потребоваться многовитковые первичные обмотки, тогда как для больших токов применяются одновитковые или шинные проводники, что требует иного теплового и механического расчета. Это может повлиять на форму корпуса и размеры монтажного отверстия.
Вопрос 4: Полностью ли определены коэффициенты 2000–3000 А?
Они указаны как доступные, но в таблице отсутствуют данные по термической и динамической стойкости к токам КЗ. Перед использованием в проекте получите данные по нагреву, стойкости к аварийным токам, шинным соединениям и габаритам.
Вопрос 5: Доступен ли класс 10P15 для всех коэффициентов?
Комбинация классов указана в общем виде, однако в строках для больших токов отсутствуют полные выходные данные. Требуйте подтверждения нагрузки и результатов испытаний для 10P15, специфичных для выбранного коэффициента трансформации.
Вопрос 6: Можно ли использовать два сердечника для коммерческого учета?
Комбинация 0,2S/0,2S указана в документации. Допуск к двум цепям коммерческого учета зависит от требований энергосбытовой организации, норм по FS, номинальных мощностей и наличия сертификации обоих сердечников.
Вопрос 7: Что требуется для замены при реконструкции?
Сравните размеры выреза в панели, диаметр отверстия, тип первичной обмотки (витки или шина), монтажные отверстия, фазовые расстояния, направление выводов, коэффициент трансформации, класс точности, нагрузку и стойкость к токам КЗ. Перед отключением вторичной цепи надежно замкните и заземлите ее в соответствии с правилами электробезопасности.
Часто задаваемые вопросы
Q1: Можно ли устанавливать эти трансформаторы на открытом воздухе?
Да, монтаж на открытом воздухе допускается. Модели LAJ-10Q специально разработаны для тяжелых условий и устойчивы к влаге и загрязнениям. Уточняйте требования к защите у производителя.
Q2: Какой максимальный первичный ток доступен для этих моделей?
Максимальный номинальный первичный ток составляет 3000 А. Диапазон регулируется от 5 А до 3000 А для систем 10 кВ. Подбор конкретного коэффициента трансформации выполняется под проект.
Q3: Подходят ли данные трансформаторы для цепей релейной защиты?
Да, они применяются как для измерений, так и для защиты. Приборы обладают высокой стойкостью к токам короткого замыкания. Класс точности для защиты необходимо согласовать при заказе.
Q4: Разрешена ли эксплуатация на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м над уровнем моря. Для высокогорных объектов требуется дополнительное инженерное подтверждение характеристик. Свяжитесь с нами для расчета модификации.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Базовый комплекс заводских испытаний выполняется для каждой единицы. Точный перечень тестов и предоставляемые сертификаты зависят от требований проекта. Уточняйте детали у производителя перед заказом.
Q6: В каких распределительных устройствах применяются эти трансформаторы тока?
Это литые эпоксидные трансформаторы проходного типа для КРУ и КСО на 10 кВ. Они интегрируются в ячейки переменного тока частотой 50/60 Гц. Конфигурация шин согласовывается индивидуально.
