Обзор

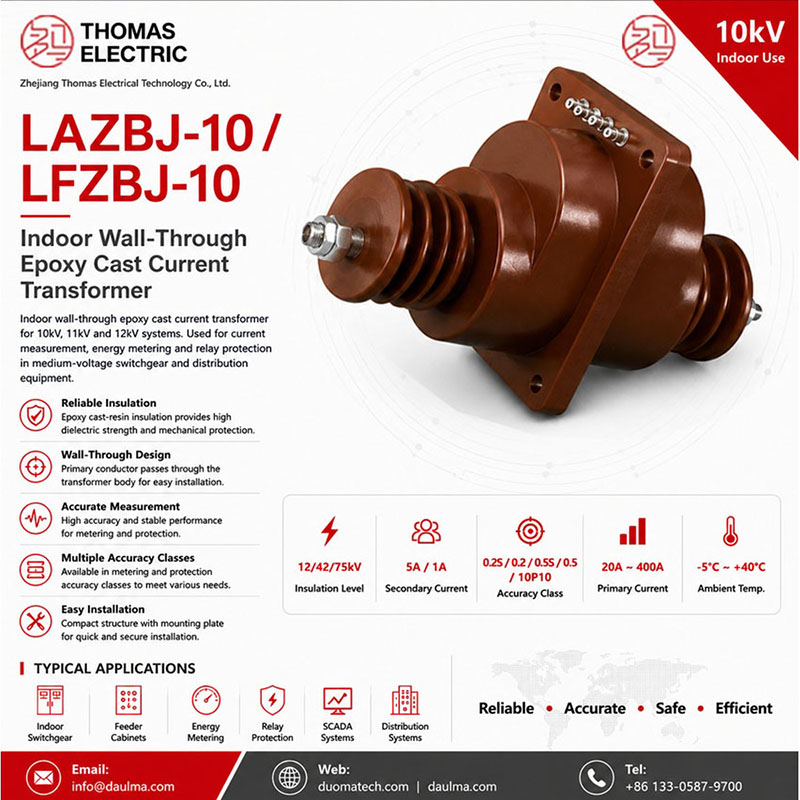

LAZBJ-10 / LFZBJ-10 — это трансформатор тока для внутренней установки, полностью герметичный, сквозного типа с изоляцией из литой эпоксидной смолы, предназначенный для средневольтных систем переменного тока классов 10 кВ, 11 кВ и 12 кВ. Конструкция компактна: первичный проводник проходит через центральное отверстие, а шихтованный магнитопровод с вторичной обмоткой полностью залит в монолитный корпус из эпоксидной смолы.
Прибор поддерживает классы точности для учета 0,2S, 0,5S и защитный класс 10P10, что делает его пригодным для коммерческого учета электроэнергии, релейной защиты, мониторинга фидеров и измерительных цепей распределительных устройств. Конструкция соответствует требованиям стандартов для применения во внутренних распределительных устройствах и обеспечивает надежную работу при номинальной нагрузке и аварийных режимах.
Краткие номинальные данные
| Параметр | Номинал |
|---|---|
| Класс напряжения | 10 кВ, 11 кВ, 12 кВ |
| Номинальный уровень изоляции | 12/42/75 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Номинальный вторичный ток | 5 А или 1 А |
| Классы точности для измерений | 0,2S, 0,2, 0,5S, 0,5 |
| Класс точности для защиты | 10P10 |
| Место установки | Внутреннее |
| Материал изоляции | Литая эпоксидная смола |
| Конфигурация первичной обмотки | Сквозная (одновитковая) |
| Вторичные выводы | Винтовые, доступны спереди |
| Термический ток короткого замыкания (кратковременный) | В зависимости от коэффициента трансформации и уровня тока КЗ в сети |
| Динамический ток электродинамической стойкости | В зависимости от коэффициента трансформации и уровня тока КЗ в сети |

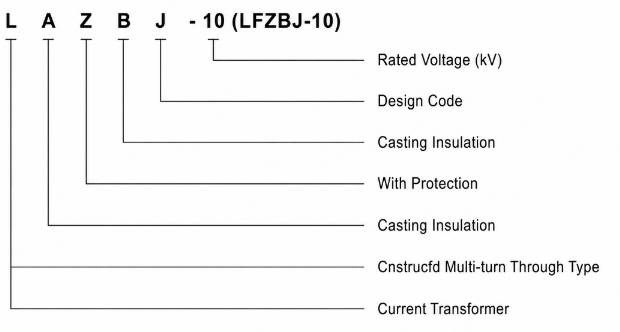

Расшифровка обозначения модели
- L: Трансформатор тока
- A: Сквозной / многооборотный сквозной тип конструкции
- Z: Изоляция из литой эпоксидной смолы
- B: Наличие защитного класса точности
- J: Изоляция из литой эпоксидной смолы / усиленная конструкция из литой смолы
- 10: Номинальный класс напряжения: 10 кВ
- LFZBJ-10: Соответствующее обозначение сквозного трансформатора тока для внутренней установки с литой эпоксидной изоляцией, указанное в каталоге в скобках

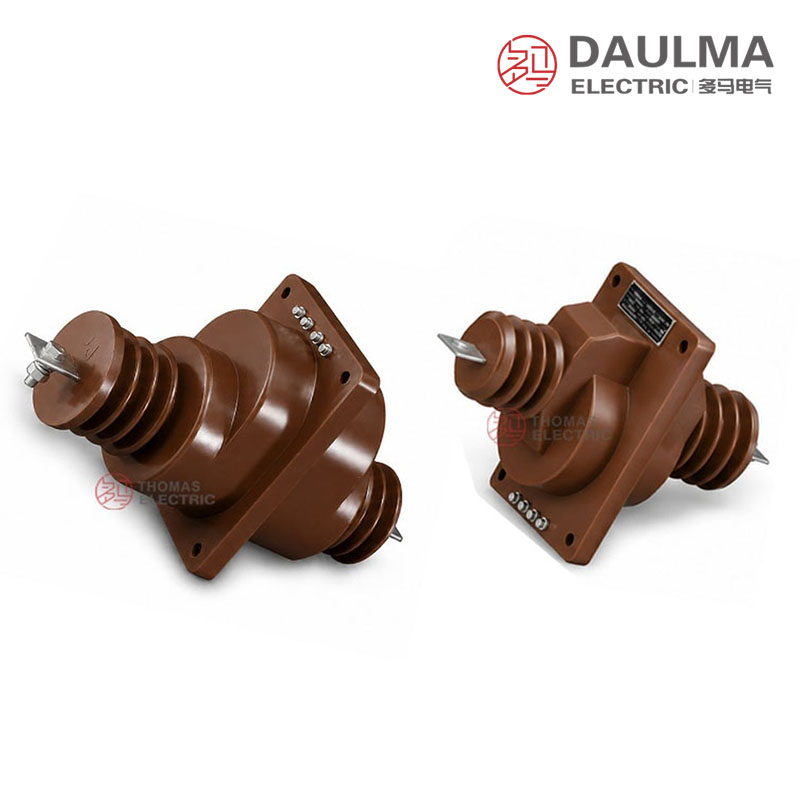

Конструкция

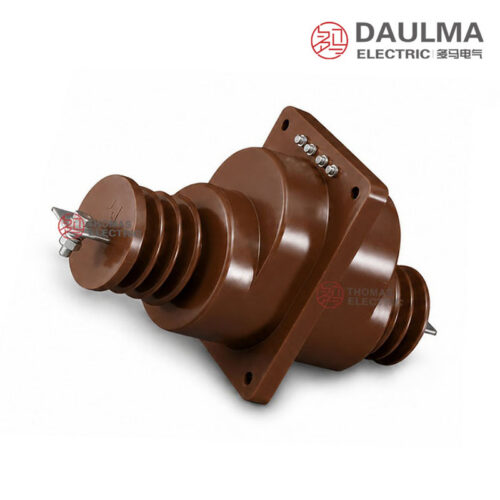

LAZBJ-10 / LFZBJ-10 имеет полностью герметичную сквозную конструкцию с изоляцией из литой эпоксидной смолы. Первичный проводник проходит через центральное отверстие без электрического контакта с корпусом трансформатора, а шихтованный магнитопровод из электротехнической стали и вторичная обмотка полностью залиты в монолитный корпус из эпоксидной смолы. Такая конструкция обеспечивает высокую электрическую прочность, механическую прочность и устойчивость к воздействию внутренних факторов окружающей среды, таких как влажность и пыль. Эпоксидный материал гарантирует стабильные изоляционные свойства в течение всего срока службы и исключает необходимость технического обслуживания. Вторичные выводы расположены на лицевой стороне для удобства подключения, а компактные габариты облегчают монтаж в стандартные ячейки средневольтных распределительных устройств.
Технические параметры
Условия эксплуатации
- Место установки: внутренние средневольтные распределительные устройства
- Напряжение сети: сети классов 10 кВ, 11 кВ и 12 кВ
- Номинальная частота: 50 Гц / 60 Гц
- Температура окружающей среды: обычно от -5°C до +40°C, если не указано иное
- Условия окружающей среды: должны отсутствовать сильная вибрация, коррозионно-активные газы, взрывоопасные среды, токопроводящая пыль, сильное загрязнение и аномальная конденсация влаги.
- Особые условия: при установке на большой высоте, в прибрежных, влажных или сильно загрязненных зонах, а также при модернизации действующего оборудования рекомендуется техническое согласование до оформления заказа.
Технические параметры
LAZBJ-10 и LFZBJ-10 — это трансформаторы тока для внутренней установки сквозного типа с литой эпоксидной изоляцией, предназначенные для систем классов 10–12 кВ. Они работают в стандартном диапазоне температур окружающей среды от -5°C до +40°C и подходят для установки на высоте до 1000 м над уровнем моря, если не указано иное. Изделия соответствуют стандартам МЭК 60044-1, ГОСТ Р (GB) 1208-1997 и, по желанию, МЭК 61869. Диапазон первичных токов — от 20 А до 400 А, вторичные токи — 1 А или 5 А.
| Номинальный первичный ток (А) |
Комбинация классов точности |
Номинальная мощность (В·А) |
Номинальный кратковременный термический ток (кА) |
Номинальный динамический ток (кА) |
||||
|---|---|---|---|---|---|---|---|---|
| 0,2S | 0,2 | 0,5S | 0,5 | 10P10 | ||||
| 20 | 0,2S/10P10 0,2/10P10 0,5S/10P10 0,5/10P10 0,2/0,5/10P10 0,2/10P10/10P10 0,5/10P10/10P10 |
10 | 10 | 10 | 15 | 15 | 2 | 5 |
| 30 | 3 | 7,5 | ||||||
| 40 | 4 | 10 | ||||||
| 50 | 6 | 15 | ||||||
| 75 | 8 | 15 | ||||||
| 100 | 12 | 20 | ||||||
| 150 | 15 | 30 | ||||||
| 200 | 20 | 37,5 | ||||||
| 300 | 32 | 50 | ||||||
| 400 | 36 | 80 | ||||||
Установка и подключение

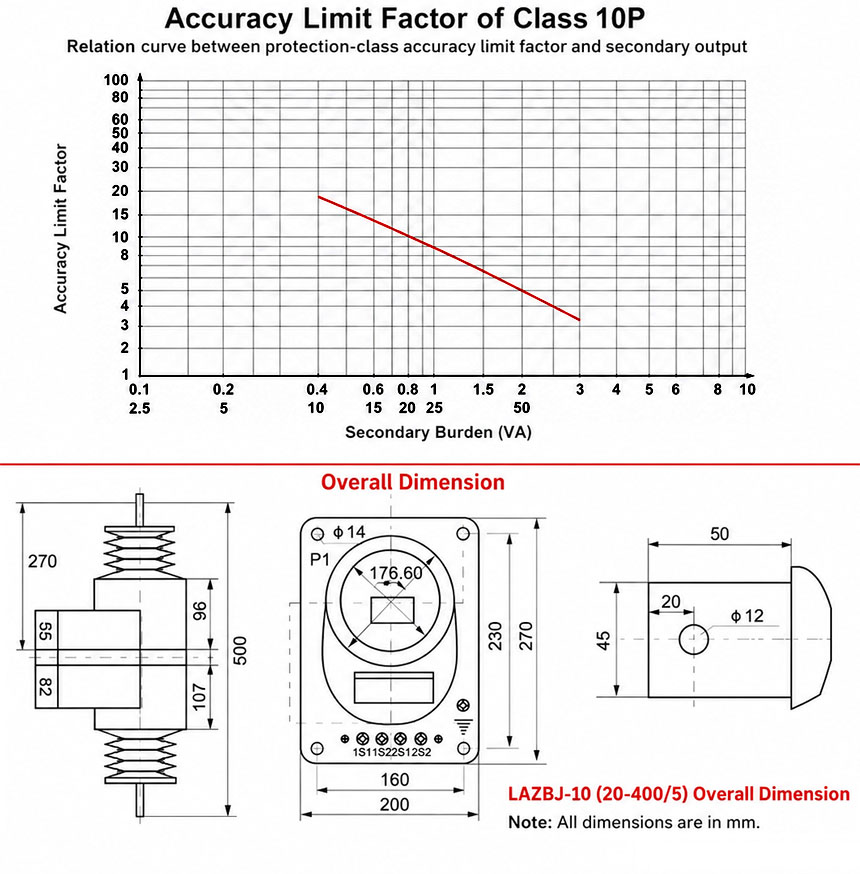

Схема установки

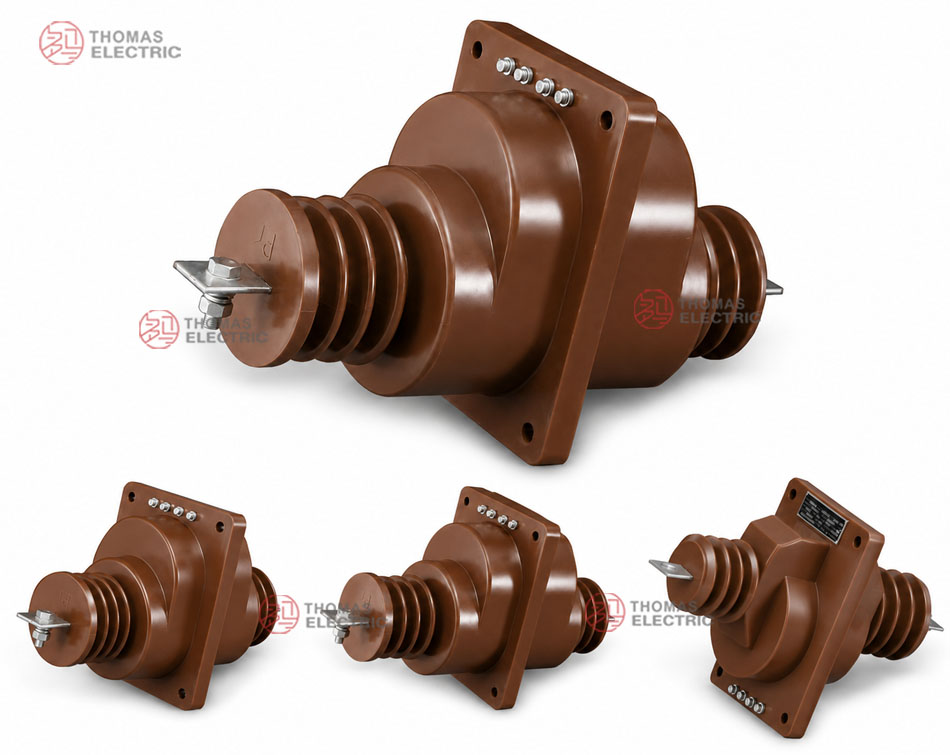

Трансформаторы тока LAZBJ-10 и LFZBJ-10 устанавливаются сквозь стенку шкафа распределительного устройства. Первичный проводник проходит через центральное отверстие, а вторичные выводы доступны спереди или сбоку в зависимости от выбранной конструкции (тип A, тип B или аналог LFC-10). Крепление осуществляется болтами через предусмотренные монтажные отверстия, совмещенные с проемом в стенке шкафа.
Подбор и частые вопросы
Руководство по выбору
- Начните с требований к системе и изоляции. Данная серия предназначена для внутренних установок классов 10 кВ, 11 кВ и 12 кВ с заявленным уровнем изоляции 12/42/75 кВ; уточните стандарт проекта, высоту над уровнем моря и условия загрязнения.
- Выберите коэффициент трансформации по фактической нагрузке фидера. Стандартные номиналы — от 20 А до 400 А. Учитывайте возможный рост нагрузки, но не выбирайте слишком высокий коэффициент, при котором рабочий ток окажется вне полезного диапазона измерений.
- Определитесь с вторичным током (1 А или 5 А) до расчета нагрузки. Цепь с током 1 А снижает потери в длинных кабельных линиях, тогда как 5 А подходит для существующих счетчиков и реле; все подключаемые устройства должны иметь одинаковый номинал.
- Укажите количество и назначение магнитопроводов. Доступны комбинации: измерительные классы 0,2S, 0,2, 0,5S или 0,5 совместно с защитным классом 10P10, включая трехсердечниковые варианты. Укажите класс точности и номинальную мощность каждого сердечника отдельно.
- Проверьте параметры при КЗ и габаритную совместимость по конкретному коэффициенту. Значения термического и динамического токов различаются в диапазоне 20–400 А; также уточните диаметр проходного отверстия, размер выреза в шкафу, схему крепления, ориентацию выводов и актуальный чертеж.
Часто задаваемые вопросы
Вопрос 1: Можно ли устанавливать этот сквозной трансформатор тока в условиях сильного загрязнения?
Стандартные модели предназначены для помещений без сильного загрязнения и токопроводящей пыли. Для условий повышенного загрязнения или прибрежных районов требуются специальные конструктивные изменения. Обратитесь в инженерный отдел для технического подтверждения до оформления заказа.
Вопрос 2: Какие классы точности доступны для этих трансформаторов тока 10 кВ?
LAZBJ-10 и LFZBJ-10 поддерживают различные комбинации классов точности для измерений и защиты. Конкретные классы зависят от требуемой номинальной мощности и первичного тока. Предоставьте однолинейную схему для точной заводской конфигурации.
Вопрос 3: Какова максимальная высота установки для этого трансформатора тока с эпоксидной изоляцией?
Стандартные изделия предназначены для установки на высоте до 1000 м над уровнем моря. При превышении этой отметки применяются коэффициенты снижения номиналов. Укажите точную высоту объекта при запросе для заводской проверки.
Вопрос 4: Соответствуют ли эти трансформаторы тока международным стандартам МЭК?
Да, они полностью соответствуют стандартам МЭК 60044-1 и, по желанию, МЭК 61869. Также изделия удовлетворяют требованиям ГОСТ Р (GB) 1208-1997. Запросите соответствующие протоколы типовых испытаний для вашего региона в процессе закупки.
Вопрос 5: Как проводятся приемочные испытания на заводе перед отгрузкой?
На каждом изделии выполняются стандартные приемо-сдаточные испытания: проверка коэффициента трансформации, полярности и сопротивления изоляции. Дополнительные специальные испытания могут быть организованы по требованиям проекта. Обратитесь в отдел продаж за подробным протоколом испытаний.
Вопрос 6: Для каких применений предназначены LAZBJ-10 и LFZBJ-10?
Эти внутренние сквозные трансформаторы тока с эпоксидной изоляцией предназначены для средневольтных распределительных устройств классов 10–12 кВ. Диапазон первичных токов — от 20 А до 400 А. Уточните точные требования к вторичной мощности у менеджера по продажам.
Вопрос 7: Каков номинальный кратковременный термический ток для данной модели?
Значения термического и динамического токов зависят от выбранного первичного тока. Конкретные величины определяются комбинацией классов точности. Обратитесь к подробному техническому описанию или свяжитесь с нашими инженерами для расчета.
Frequently Asked Questions
Q1: Можно ли применять эти трансформаторы в сетях 11 кВ?
Да, оборудование подходит для сетей 10, 11 и 12 кВ. Трансформаторы предназначены для внутренней установки в стандартных РУ. Уточняйте совместимость при оформлении заказа.
Q2: Какие ограничения по температуре и высоте для монтажа?
Стандартный диапазон температур составляет от -5°C до +40°C, а максимальная высота — 1000 м. Для сложных условий требуется техническое согласование. Свяжитесь с нами для расчета.
Q3: Поддерживается ли стандарт МЭК 61869 для этих моделей?
Да, соответствие МЭК 61869 предоставляется по запросу. Базовая сертификация включает МЭК 60044-1 и ГОСТ Р 1208-1997. Запросите актуальные сертификаты у менеджера перед оплатой.
Q4: Как правильно подобрать первичный и вторичный ток?
Базовый диапазон первичных токов составляет от 20 А до 400 А. Вторичный ток выбирается из значений 1 А или 5 А. Данные параметры фиксируются в заводской конфигурации.
Q5: Когда требуется техническое согласование перед оформлением заказа?
Согласование необходимо при установке на большой высоте, в прибрежных зонах или при сильном загрязнении. Также оно требуется для модернизации действующего оборудования. Запросите опросный лист у инженеров.
Q6: Где применяются эти трансформаторы тока с эпоксидной изоляцией?
Это сквозные трансформаторы тока для внутренних средневольтных распределительных устройств. Они оптимально подходят для комплектных подстанций и стандартных ячейковых сборок. Ознакомьтесь с полным каталогом на сайте daulma.com.
