Genel Bakış
LMZD2-10Q, kablo veya bara geçirilebilen tamamen kapalı, içi boş geçiş penceresine sahip iç mekan epoksi döküm akım trafosudur. 50 Hz frekansında çalışan 10 kV, 11 kV ve 12 kV sınıfı orta gerilimli AC sistemler için tasarlanmıştır ve 12/42/75 kV’lik anma yalıtım seviyesine sahiptir.
Bu akım trafosu (AT), sayaçlama ve koruma olmak üzere çift amaçlı kullanıma uygundur; 0,2/5P, 0,5/5P ve 5P/5P gibi doğruluk kombinasyonları sunar. Yüksek akımlı besleme devreleri, enerji sayaçlama panoları ve röle koruma sistemleri için iç mekan şalt tesislerinde kullanılabilir; ölçüm doğruluğu ve arıza akımı tepkisi açısından standart gerekliliklere uygundur.
Ana Değerler Özeti
| Parametre | Değer |
|---|---|
| Gerilim sınıfı | 10kV, 11kV, 12kV |
| Anma yalıtım seviyesi | 12/42/75kV |
| Anma frekansı | 50Hz |
| Anma primer akımı | 1200A ila 5000A |
| Sekonder akım | 5A veya 1A (standart) |
| Sayaçlama doğruluğu | 0,2, 0,5 |
| Koruma doğruluğu | 5P |
| Doğruluk kombinasyonları | 0,2/5P, 0,5/5P, 5P/5P |
| Yalıtım malzemesi | Epoksi döküm reçine |
| Montaj tipi | Duvara montajlı, bara/kablo geçişli |
| Uygulama | İç mekan orta gerilim şalt tesisleri |
| Primer iletken | Kablo, bakır bar veya bara (sargılı değil) |
Model Tanımı
- L: Akım trafosu
- M: Bara tipi
- Z: Epoksi reçine döküm yalıtımı
- D: Koruma seviyesi / koruma çekirdek konfigürasyonu
- 2: Tasarım numarası
- 10: Anma gerilim sınıfı: 10kV
- Q: Takviyeli tip
Yapı

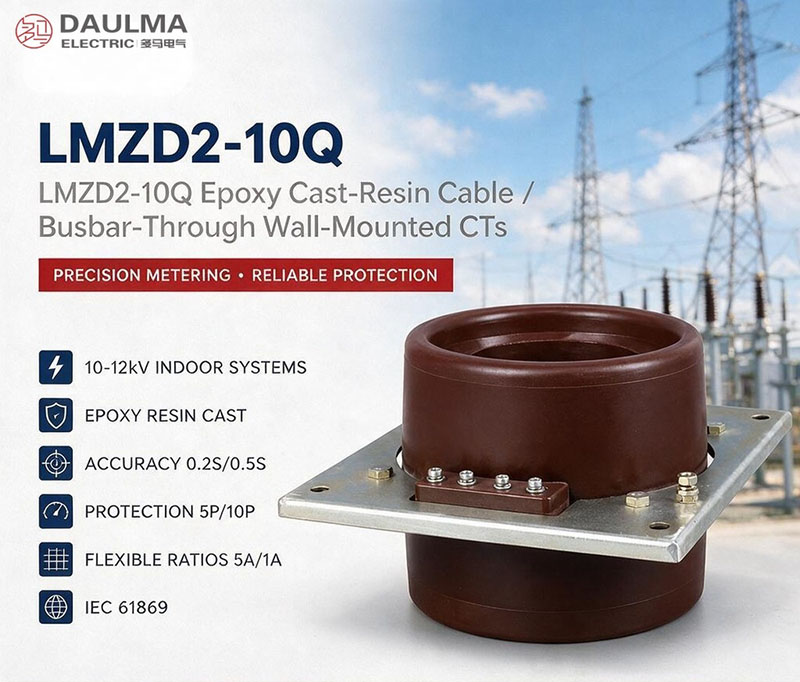

LMZD2-10Q, primer iletkenin geçirilebilmesi için merkezinde içi boş bir açıklık bulunan tamamen kapalı, iç mekan epoksi döküm gövdeye sahiptir. Sağlam reçine dökümü, mükemmel elektriksel yalıtım, mekanik dayanıklılık ve iç mekan çevresel koşullara karşı direnç sağlar. Sekonder sargı, reçine yapısı içinde gömülüdür ve muhafazanın yüzeyinde erişilebilir terminallere bağlanmıştır. Metal bir montaj plakası, şalt dolaplarında duvardan geçirme yöntemiyle güvenli montajı mümkün kılar. Q-tipi tanımı, yüksek akımlı uygulamalar için optimize edilmiş takviyeli mekanik tasarımı gösterir; bu da termal ve elektromanyetik zorlamalara karşı uzun süreli güvenilirliği garanti eder. Primer sargının bulunmaması (primer iletken olarak dışarıdaki bara veya kablo kullanılması) montajı basitleştirir ve yüksek akımlı devreler için uygunluğunu artırır.
Teknik parametreler
Çalışma Koşulları
- Montaj yeri: iç mekan orta gerilim şalt tesisleri
- Anma gerilimi: proje onayıyla 10 kV, 11 kV ve 12 kV sınıf sistemler
- Anma frekansı: 50 Hz
- Çevre sıcaklığı: -5°C ila +40°C
- Montaj ortamı: şiddetli titreşim, aşındırıcı gaz, patlayıcı ortam, iletken toz, ağır kirlilik ve anormal yoğuşmadan arınmış olmalıdır.
- Özel çalışma koşulları: yüksek rakım, kıyı bölgeleri, nemli, ağır kirlilikli veya özel çalışma koşulları için siparişten önce teknik onay önerilir.
Teknik Parametreler
LMZD2-10Q, 12 kV sınıfına kadar iç mekan orta gerilim uygulamaları için tasarlanmış epoksi döküm akım trafosudur. -5°C ila +40°C çevre sıcaklığı aralığında çalışır ve GB1208-2006 ile IEC60044-1:2003 standartlarına uyar. Cihaz, 1200 A ila 5000 A arasında anma primer akımlarını destekler ve standart veya teknik olarak onaylanmış yüksek rakımlı ve sert ortam kurulumlarına uygundur.
| Anma Primer Akımı (A) |
Doğruluk Sınıfları Kombinasyonu |
Anma Sekonder
Çıkış Gücü (VA) |
Yüzey
Kaçak |
||||
|---|---|---|---|---|---|---|---|
| 1S/2S | 0,2 | 0,5 | 5P10 | 5P15 | 5P20 | ||
| 1200 | 0,2/5P 0,5/5P 5P/5P |
20 | 30 | 60 | 40 | 30 | 255 mm |
| 1250 | |||||||
| 1500 | |||||||
| 1600 | |||||||
| 2000 | |||||||
| 3000 | 30 | 50 | 80 | 50 | 40 | ||
| 3150 | |||||||
| 4000 | |||||||
| 5000 | |||||||
Kurulum ve kablo bağlantısı
Montaj Şeması
LMZD2-10Q, iç mekan şalt tesislerinde bir duvar deliğinden geçirilerek monte edilir; taban plakası dört montaj deliği ile sabitlenir. Merkez açıklık, anma primer akımına göre boyutlandırılmış kablo veya bara için uygundur. Sekonder terminal bloğu, kablaj için epoksi döküm gövdenin ön yüzünden erişilebilirdir.
Seçim ve sık sorulan sorular
Seçim Kılavuzu
- Sürekli akım, sıcaklık artışı ve kısa devre çalışmaları sonucunda 1200A–5000A arasında seçim yapın; ardından uygun 135 mm–230 mm açıklık ve montaj boyutlarını kullanın.
- Sekonder akım olarak 1A veya 5A seçin ve 0,2/0,5 sayaçlama + 5P koruma ya da iki bağımsız 5P koruma çekirdeği belirtin.
- Röle çalışmasından 5P10, 5P15 veya 5P20’yi seçin ve karşılık gelen 20VA–80VA çıkışını doğrulayın.
- 4000A ve 5000A için siparişe özel çıkış değerlerini temin edin; çünkü katalog tablosu nihai VA değerlerini sağlamaz.
- 255 mm kaçak mesafesi, duvar açısı, dört delikli taban plakası, iletken desteği, terminal erişimi, 12/42/75 kV yalıtım ve akım standartlarını onaylayın.
Sık Sorulan Sorular
S1: LMZD2-10Q, 11 kV şalt tesislerine monte edilebilir mi?
Evet, proje onayı şartıyla. Anma gerilimi 10 kV, 11 kV ve 12 kV sınıflarını destekler. Fabrika doğrulaması için lütfen sisteminizin gerçek gerilimini belirtin.
S2: İç mekan montajı için çevre sıcaklığı sınırları nedir?
Standart çalışma çevre sıcaklığı -5°C ile +40°C arasındadır. Montaj ortamının aşındırıcı gazlardan ve anormal yoğuşmadan arınmış olduğundan emin olun. Yüksek rakım veya ekstrem iklim koşulları için bizimle iletişime geçin.
S3: Röle koruması için hangi doğruluk sınıfı kombinasyonu uygundur?
Koruma uygulamaları için 5P10, 5P15 veya 5P20 sınıflarını seçin. Bunlar, anma doğruluk sınırı primer akımına kadar arıza koşullarında güvenilir performans sağlar. Kesin VA çıkış gereksinimlerini mühendislik ekibimizle onaylayın.
S4: Doğru primer akım değerini nasıl seçerim?
Cihaz, 1200 A ila 5000 A arasındaki anma primer akımlarını destekler. Belirli kısa devre dayanım gereksinimleri için sistem arıza seviyelerinizi sağlayın. Uygun teknik parametreleri biz onaylayacağız.
S5: Bu akım trafosu için tip test raporları mevcut mudur?
LMZD2-10Q, GB1208-2006 ve IEC60044-1:2003 standartlarına uygundur. Bu, iç mekan orta gerilim uygulamalarında güvenilir performansı garanti eder. Proje bazlı sertifikasyon gereksinimleri veya tip test raporları için satış ekibimizle iletişime geçin.
S6: Özel ortamlar için ne zaman teknik onay gerekir?
Sert ortamlar için siparişten önce teknik onay zorunludur. Standart cihazlar, şiddetli titreşim ve iletken toz içermeyen temiz iç mekan ortamları için uygundur. Özelleştirilmiş kaçak mesafesi için mühendislik departmanımızla görüşün.
S7: İç mekan şalt tesislerinde neden epoksi döküm tasarım tercih edilmelidir?
LMZD2-10Q, iç mekan orta gerilim şalt tesisleri için duvara montajlı epoksi döküm akım trafosudur. Katı yalıtım, mükemmel dielektrik dayanım ve mekanik kararlılık sağlar. Küresel dağıtım ve üretici fiyat bilgileri için bizimle iletişime geçin.
Sıkça Sorulan Sorular
Q1: Nemli veya tozlu ortamlarda bu akım trafosunu nasıl kullanabilirim?
Standart model sadece temiz iç mekanlar için tasarlanmıştır. Ağır kirlilik veya nemli ortamlar için sipariş öncesi teknik onay almanız gerekir. Özel kaplama seçenekleri için bizimle iletişime geçin.
Q2: Koruma röleleri için hangi doğruluk sınıfını seçmeliyim?
Koruma uygulamaları için 5P10, 5P15 veya 5P20 sınıflarını tercih etmelisiniz. Bu sınıflar, kısa devre akımlarında doyuma uğramadan doğru ölçüm sağlar. Projenize uygun VA değerini teknik ekibimizle doğrulayın.
Q3: Yüksek rakımlı bölgeler için özel üretim yapıyor musunuz?
Evet, yüksek rakım ve kıyı bölgeleri için özel tasarım mevcuttur. Standart model -5°C ile +40°C arasında çalışır, ancak zorlu koşullar için sipariş öncesi fabrika onayı şarttır. Detaylı teknik şartname gönderiniz.
Q4: Bu 10kV trafo 12kV şalt hücresinde kullanılabilir mi?
Evet, proje onayıyla 12 kV sınıf sistemlerde güvenle kullanılabilir. LMZD2-10Q, 10, 11 ve 12 kV iç mekan şalt tesisleri için optimize edilmiştir. Sistem geriliminizi sipariş sırasında belirtiniz.
Q5: Üretim sonrası hangi standartlara göre fabrika testi yapılıyor?
Tüm testler GB1208-2006 ve IEC60044-1:2003 standartlarına uygun gerçekleştirilir. Her akım trafosu, anma primer akımı ve doğruluk sınıfları doğrultusunda kalibre edilir. Test raporları için satış temsilcinizle görüşün.
Q6: Epoksi döküm orta gerilim akım trafosu üreticisi misiniz?
Evet, iç mekan orta gerilim şalt tesisleri için epoksi döküm akım trafoları üretiyoruz. LMZD2-10Q serisi 1200A ile 5000A arası primer akımları destekler. Güncel katalog ve fiyat için bize ulaşın.
