Tổng quan

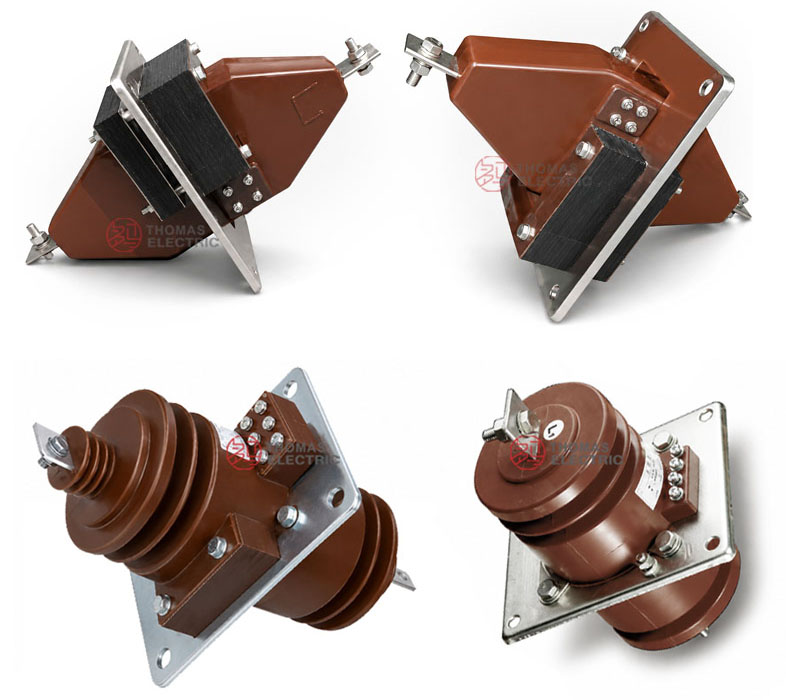

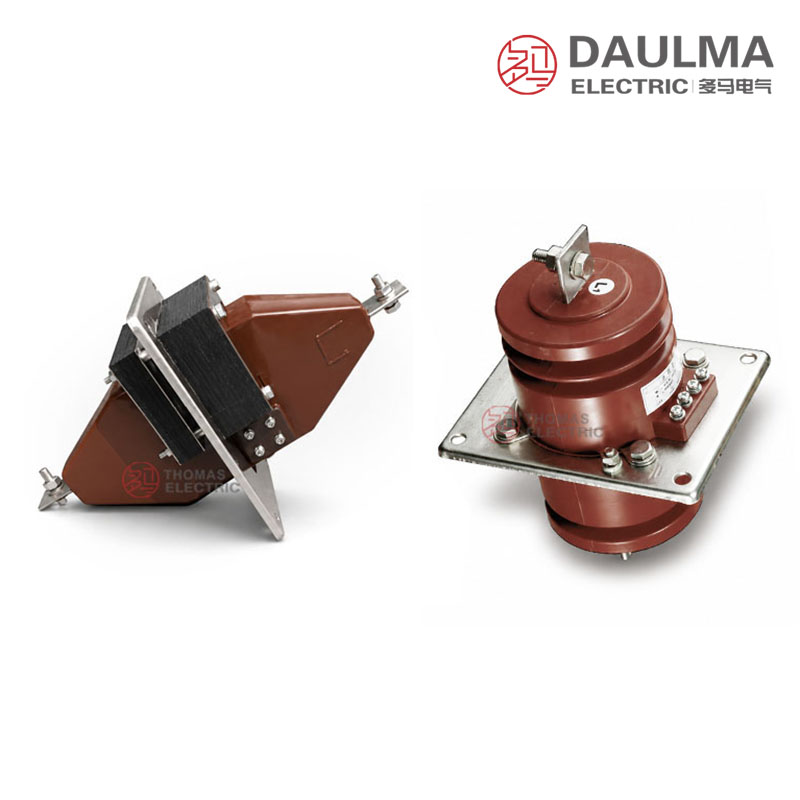

LAJ-10 / LFZJ-10 là máy biến dòng kiểu xuyên tường trong nhà, cách điện bằng nhựa epoxy đúc, được thiết kế cho các hệ thống xoay chiều trung thế cấp điện áp 10kV, 11kV và 12kV, tần số 50Hz. Sản phẩm sử dụng hệ thống cách điện nhựa epoxy đúc chắc chắn, đảm bảo hiệu suất điện môi và độ ổn định cơ học đáng tin cậy trong môi trường tủ điện trong nhà.
Máy biến dòng này hỗ trợ cả chức năng đo lường và bảo vệ, với các cấp chính xác bao gồm 0,2; 0,5 cho đo lường và 10P15 cho ứng dụng bảo vệ. Sản phẩm thường được sử dụng trong các tủ xuất tuyến, tủ đo đếm và thiết bị đóng cắt phân phối để đo dòng điện, đo đếm năng lượng và mạch bảo vệ rơle tại các vị trí yêu cầu lắp đặt kiểu xuyên tường.
Thông số kỹ thuật chính
| Thông số | Giá trị định mức |
|---|---|
| Cấp điện áp | 10kV, 11kV, 12kV |
| Mức cách điện định mức | 11,5/42/75kV |
| Tần số định mức | 50Hz |
| Dòng sơ cấp định mức | 20A đến 6000A |
| Dòng thứ cấp định mức | 5A hoặc 1A |
| Cấp chính xác đo lường | 0,2; 0,5 |
| Cấp chính xác bảo vệ | 10P15 |
| Vật liệu cách điện | Nhựa epoxy đúc |
| Kiểu lắp đặt | Xuyên tường |
| Ứng dụng | Tủ điện trong nhà |
| Cấu trúc | Bán kín (20–200A), kín hoàn toàn (300A trở lên) |
| Tương thích hệ thống | Hệ thống điện xoay chiều trung thế |

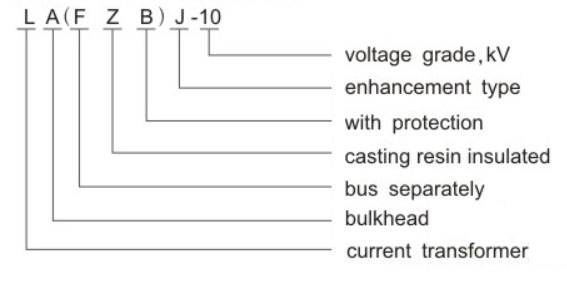

Ký hiệu model
- L: Máy biến dòng
- A: Kiểu xuyên tường / cấu tạo dạng xuyên
- J: Thiết kế đầu ra mở rộng / tăng cường
- 10: Cấp điện áp định mức: cấp 10kV
- LFZJ-10: Ký hiệu tương ứng của máy biến dòng xuyên tường nhựa epoxy đúc được ghi trong ngoặc đơn
Cấu tạo

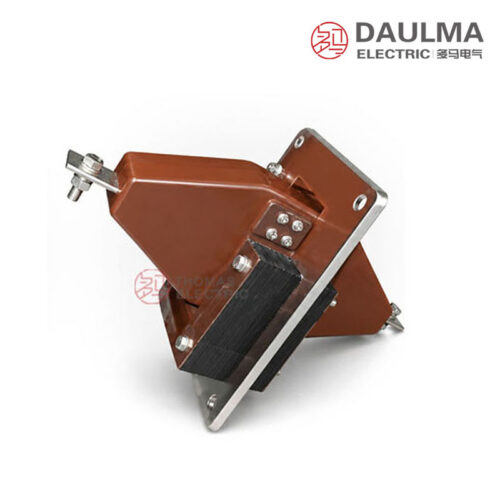

Máy biến dòng LAJ-10 / LFZJ-10 sử dụng thiết kế xuyên tường, trong đó dây dẫn sơ cấp đi trực tiếp xuyên qua thân máy biến dòng. Lõi từ và cuộn dây thứ cấp được bao bọc hoàn toàn trong nhựa epoxy, mang lại đặc tính cách điện xuất sắc và độ cứng cơ học phù hợp cho môi trường trong nhà. Các model có dòng định mức từ 20A đến 200A sử dụng kết cấu nhựa epoxy đúc bán kín, trong khi các model từ 300A trở lên sử dụng kết cấu nhựa epoxy đúc kín hoàn toàn. Thiết kế này đảm bảo hiệu suất vận hành tin cậy trên dải rộng dòng sơ cấp, từ mạch đo lường dòng nhỏ đến ứng dụng xuất tuyến dòng lớn lên tới 6000A.
Thông số kỹ thuật
Điều kiện vận hành
- Vị trí lắp đặt: tủ điện trung thế trong nhà
- Điện áp định mức: hệ thống cấp 10kV, 11kV và 12kV (theo xác nhận dự án)
- Tần số định mức: 50Hz
- Độ cao: không quá 1000m trong điều kiện vận hành tiêu chuẩn
- Nhiệt độ môi trường: -5°C đến +40°C
- Độ ẩm tương đối: dưới 85% ở điều kiện tham chiếu 20°C
- Môi trường lắp đặt: phải không có rung động mạnh, khí ăn mòn, môi trường dễ nổ, bụi dẫn điện, ô nhiễm nặng và ngưng tụ bất thường.
Thông số kỹ thuật
LAJ-10 và LFZJ-10 là máy biến dòng xuyên tường, cách điện nhựa epoxy đúc, được thiết kế cho hệ thống trong nhà cấp 10kV (bao gồm 11kV và 12kV theo xác nhận), với nhiệt độ vận hành từ -5°C đến +40°C và độ cao tối đa 1000m. Sản phẩm tuân thủ tiêu chuẩn GB1208-1997 khi được yêu cầu và hỗ trợ dòng sơ cấp từ 20A đến 6000A, với kết cấu nhựa epoxy đúc bán kín hoặc kín hoàn toàn tùy theo dải dòng.
| Dòng sơ cấp định mức (A) |
Cấp chính xác và Công suất định mức (VA) |
Dòng nhiệt ngắn thời gian định mức Ith/1s (rms) |
Dòng động định mức Idyn (Giá trị đỉnh) |
|||
|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 10P15 | |||
| 20, 30, 40, 50, 75, 100, 150, 200 |
10 | 25 | 25 | 15 | 120 I1n | 215 I1n |
| 300 | 100 I1n | 180 I1n | ||||
| 400 | 20 | 75 I1n | 135 I1n | |||
| 500 | 60 I1n | 100 I1n | ||||
| 600, 800 | 25 | 40 | 20 | 50 I1n | 90 I1n | |
| 1000, 1200, 1500 | 40 | 40 | ||||
| 2000, 3000, 4000, 5000, 6000 |
60 | 60 | 60 | 25 | ||
| Dòng sơ cấp định mức (A) |
Các cấp chính xác |
L | I | D | d | A1 | A2 | B1 | B2 | Khối lượng (kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 1000 | 0,5/D | 227 | 110 | Φ190 | Φ90 | 188 | 228 | 238 | 278 | 12 |
| D/D | 242 | 14,5 | ||||||||
| 1200 | 0,5/D | 2,6 | 89 | Φ242 | Φ130 | 256 | 296 | 306 | 346 | 15 |
| D/D | 18 | |||||||||
| 1500 | 0,5/D | 14,5 | ||||||||
| D/D | 17 | |||||||||
| 2000 | 0,5/D | 14 | ||||||||
| D/D | 16,5 | |||||||||
| 3000 | 0,5/D | Φ258 | Φ150 | 14 | ||||||
| D/D | 15,5 | |||||||||
| 4000 | 0,5/D | Φ304 | Φ195 | 345 | 385 | 395 | 435 | 16,5 | ||
| D/D | 18,5 | |||||||||
| 5000 | 0,5/D | 196 | 84 | Φ347 | Φ230 | 19 | ||||
| D/D | 20 | |||||||||
| 6000 | 0,5/D | 206 | 89 | Φ410 | Φ305 | 408 | 448 | 458 | 498 | 23,5 |
| D/D | 24,5 |
Lắp đặt và đấu dây

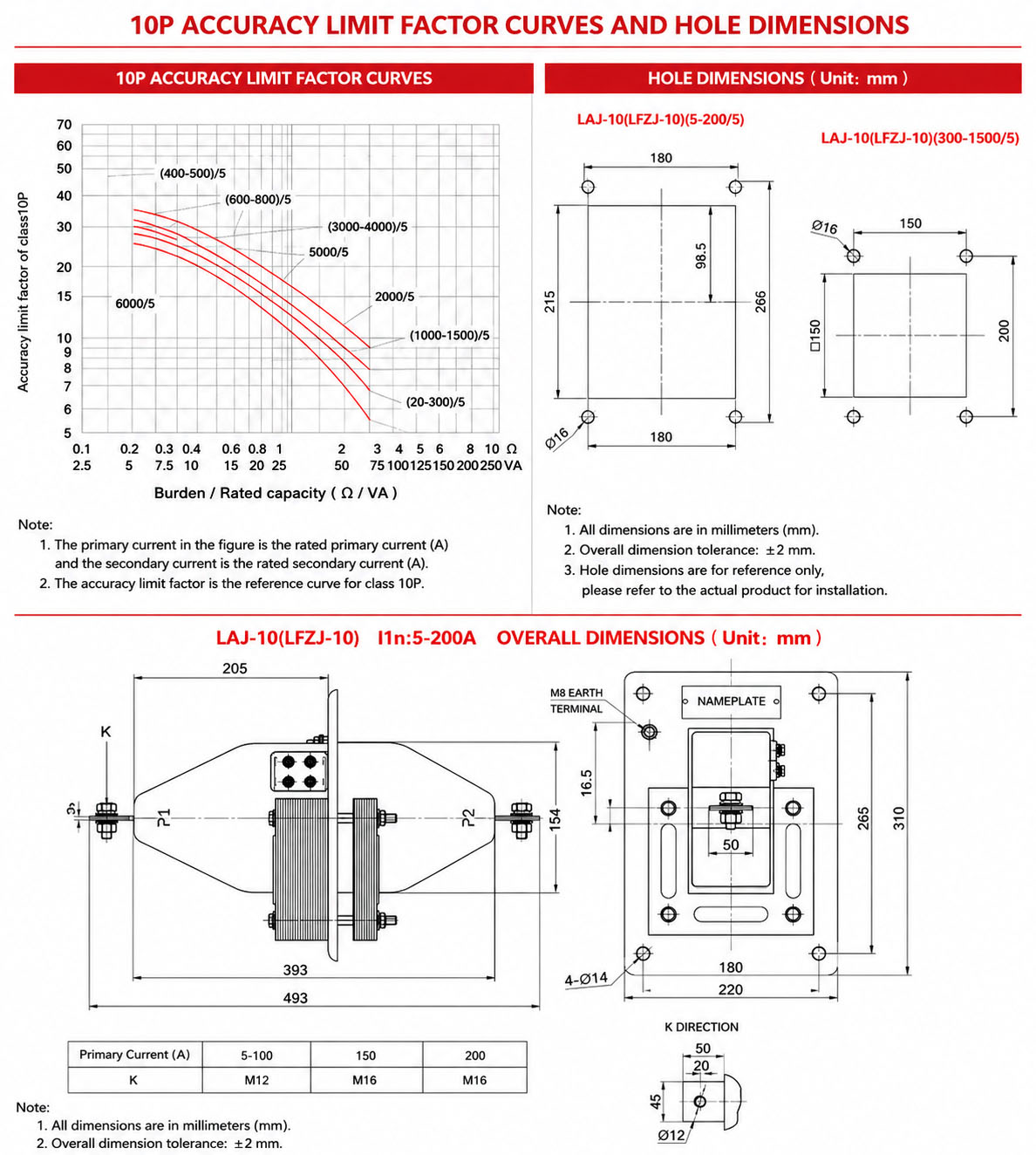

Sơ đồ lắp đặt
Dòng sản phẩm LAJ-10 / LFZJ-10 được lắp xuyên qua lỗ trên vách ngăn của tủ điện trong nhà. Dây dẫn sơ cấp đi trực tiếp xuyên qua tâm thân máy biến dòng đúc nhựa epoxy, trong khi các đầu nối thứ cấp được bố trí phía trước hoặc bên hông theo bản vẽ được phê duyệt. Việc cố định được thực hiện bằng bu lông qua mặt bích xung quanh chu vi. Đảm bảo căn chỉnh chính xác kích thước lỗ, lộ trình dây dẫn và hướng đầu nối theo bản vẽ catalogue tương ứng với dải dòng đã chọn (20–200A, 300–1500A hoặc 2000–6000A).
Lựa chọn và câu hỏi thường gặp
Hướng dẫn lựa chọn
- Chọn kết cấu bán kín (20A–200A), kín hoàn toàn (300A–1500A) hoặc kết cấu dòng lớn (2000A–6000A) kèm kích thước lắp đặt tương ứng.
- Lựa chọn tỷ số biến đổi dựa trên tải liên tục, phạm vi đo, kích thước dây dẫn và yêu cầu ngắn mạch, sau đó chọn dòng thứ cấp 1A hoặc 5A.
- Đối với dòng ≤1500A, chỉ định cấp chính xác đo lường 0,2/0,5 và bảo vệ 10P10/10P15; yêu cầu định nghĩa đầy đủ cấp chính xác cho các model dòng lớn hơn (loại D).
- Tính toán tổng trở phụ tải ở hệ số công suất cosφ = 0,8 (tụt pha) và xác minh chính xác công suất định mức 10VA–60VA cùng hệ số giới hạn chính xác (ALF).
- Xác nhận kích thước lỗ xuyên tường, mặt bích, lộ trình dây dẫn, dòng nhiệt Ith/dòng động Idyn, mức cách điện 11,5/42/75kV, độ cao ≤1000m và mức độ ô nhiễm môi trường cấp II.
Câu hỏi thường gặp
Hỏi 1: Máy biến dòng xuyên tường này có thể vận hành trên hệ thống 11kV hoặc 12kV không?
Có, tùy theo xác nhận dự án. LAJ-10 và LFZJ-10 được định mức cho các hệ thống trong nhà cấp 10kV, 11kV và 12kV. Vui lòng cung cấp chính xác điện áp hệ thống khi gửi yêu cầu.
Hỏi 2: Giới hạn môi trường lắp đặt cho máy biến dòng nhựa epoxy này là gì?
Phải lắp đặt trong nhà, với nhiệt độ môi trường từ -5°C đến +40°C và độ cao không vượt quá 1000m. Môi trường phải không có khí ăn mòn, bụi dẫn điện và rung động mạnh. Liên hệ chúng tôi để được tư vấn giải pháp cho môi trường khắc nghiệt.
Hỏi 3: Các cấp chính xác nào khả dụng cho ứng dụng đo lường và bảo vệ?
Máy biến dòng này cung cấp các cấp chính xác 0,2; 0,5 và 1 cho đo lường, cùng cấp 10P15 cho bảo vệ. Dòng sơ cấp từ 20A đến 6000A. Vui lòng xác nhận yêu cầu cụ thể về cấp chính xác và đầu ra với đội kỹ thuật của chúng tôi.
Hỏi 4: Khả năng chịu nhiệt ngắn mạch được xác định như thế nào cho các model này?
Dòng nhiệt ngắn thời gian và dòng động định mức phụ thuộc vào dòng sơ cấp đã chọn. Kết cấu nhựa epoxy đúc đảm bảo độ ổn định cơ và nhiệt cao. Yêu cầu bảng thông số kỹ thuật chi tiết để biết giá trị chính xác của Ith và Idyn.
Hỏi 5: Máy biến dòng này có sẵn các cấu hình kết cấu khác nhau không?
Có, sản phẩm có kết cấu nhựa epoxy đúc bán kín hoặc kín hoàn toàn tùy theo dải dòng điện. Có thể điều chỉnh bố trí đầu nối theo yêu cầu. Vui lòng cung cấp bản vẽ cơ khí để nhà máy xác nhận.
Hỏi 6: Những thử nghiệm định kỳ nào được thực hiện trước khi giao hàng?
Các thử nghiệm định kỳ tiêu chuẩn bao gồm kiểm tra tỷ số biến đổi, cực tính và điện trở cách điện. Các thử nghiệm kiểu hoặc chứng nhận bên thứ ba tùy theo yêu cầu dự án. Liên hệ đội ngũ kinh doanh để nhận báo cáo thử nghiệm và tài liệu tuân thủ chi tiết.
Hỏi 7: Máy biến dòng xuyên tường trong nhà này được thiết kế cho những ứng dụng nào?
Sản phẩm được thiết kế cho tủ điện trung thế trong nhà trong hệ thống điện 50Hz. Các model nhựa epoxy đúc này lý tưởng cho đo dòng điện và bảo vệ rơle tại các trạm biến áp công nghiệp.
Câu hỏi thường gặp
Q1: Máy biến dòng này có lắp được cho hệ thống 11kV không?
Có, tùy theo xác nhận dự án. Sản phẩm hỗ trợ hệ thống 10kV, 11kV và 12kV trong nhà. Vui lòng ghi rõ điện áp hệ thống để nhà máy xác nhận.
Q2: Điều kiện môi trường lắp đặt thiết bị này như thế nào?
Thiết kế cho tủ điện trung thế trong nhà. Nhiệt độ -5°C đến +40°C, độ ẩm dưới 85% và độ cao không quá 1000m. Không lắp đặt nơi có khí ăn mòn hoặc rung động mạnh.
Q3: Cấp chính xác nào phù hợp cho đo đếm điện năng?
Nên chọn cấp chính xác 0,2 hoặc 0,5 cho ứng dụng đo lường. Sản phẩm đáp ứng tiêu chuẩn GB1208-1997 với dòng sơ cấp từ 20A đến 6000A. Liên hệ để được tư vấn chọn tỷ số biến dòng.
Q4: Có thể đặt hàng dòng sơ cấp định mức tùy chỉnh không?
Có, dải dòng sơ cấp tiêu chuẩn từ 20A đến 6000A. Kết cấu nhựa epoxy đúc bán kín hoặc kín hoàn toàn phụ thuộc vào dải dòng điện. Vui lòng gửi thông số kỹ thuật chi tiết để báo giá.
Q5: Sản phẩm tuân thủ tiêu chuẩn kỹ thuật nào khi xuất xưởng?
Máy biến dòng tuân thủ tiêu chuẩn GB1208-1997 theo yêu cầu dự án. Các thông số dòng nhiệt và dòng động ngắn mạch được kiểm tra nghiêm ngặt. Cần thêm chứng nhận kiểm định, vui lòng liên hệ trực tiếp.
Q6: Máy biến dòng LAJ-10 thuộc loại kết cấu và ứng dụng nào?
Đây là máy biến dòng xuyên tường cách điện nhựa epoxy đúc. Sản phẩm chuyên dụng cho hệ thống tủ điện trung thế trong nhà ở các cấp điện áp 10kV, 11kV và 12kV.
