نظرة عامة
يُعدّ JLSW3-10 محولاً مدمجاً خارجياً ثلاثي الطور مغموراً بالزيت، يجمع بين وظيفتي قياس الجهد والتيار في وحدة واحدة مدمجة. صُمم لشبكات التيار المتردد بجهد 10 كيلوفولت، ويوفّر قياساً عالي الدقة (0.2/0.2S) وأداءً موثوقاً في حماية المرحلات حتى في الظروف الخارجية القاسية. تضمن محولات الجهد (PT) ذات العزل الكامل المتصلة على توصيل Y/Y ومحولات التيار (CT) الكهرومغناطيسية تحويل الإشارة بشكل تناسبي دقيق لأغراض فوترة الطاقة ومراقبة النظام.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة المقنّنة |
|---|---|
| فئة جهد النظام | 10 كيلوفولت (متاح أيضاً بإصدار 6 كيلوفولت) |
| التردد المقنّن | 50 هرتز / 60 هرتز |
| توصيل محول الجهد (PT) | 3 × أحادي الطور، توصيل Y/Y |
| توصيل محول التيار (CT) | 3 × نوع كهرومغناطيسي (أطوار A وB وC) |
| درجة دقة القياس | 0.2 / 0.2S |
| هيكل العزل | مغمور بالزيت مع جهاز وقائي من الرطوبة |
| نوع التركيب | خارجي |
| الحماية من الصواعق | يلزم تركيب مقاوم صواعق ZnO على بعد ≤ 1 متر |
| الأطراف الثانوية (CT) | 1S1/1S2 (للقياس)، 2S1/2S2 (للحماية، عند التحديد) |
| التوصيل بالأرضي | برغي مخصص على غطاء الخزان |

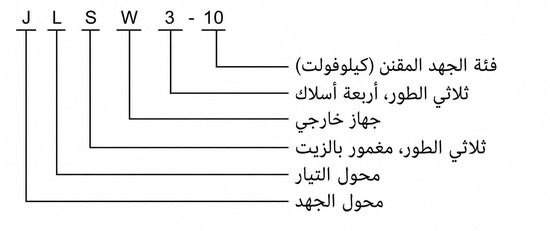

رمز التصميم للموديل
- J: محول أجهزة مدمج (وحدة قياس)
- L: يحتوي على مكوّن محول تيار
- S: يحتوي على مكوّن محول جهد (PT)
- W: نوع التركيب خارجي
- 3: تكوين ثلاثي الطور (أطوار A-B-C)
- 10: فئة الجهد (كيلوفولت)
البناء

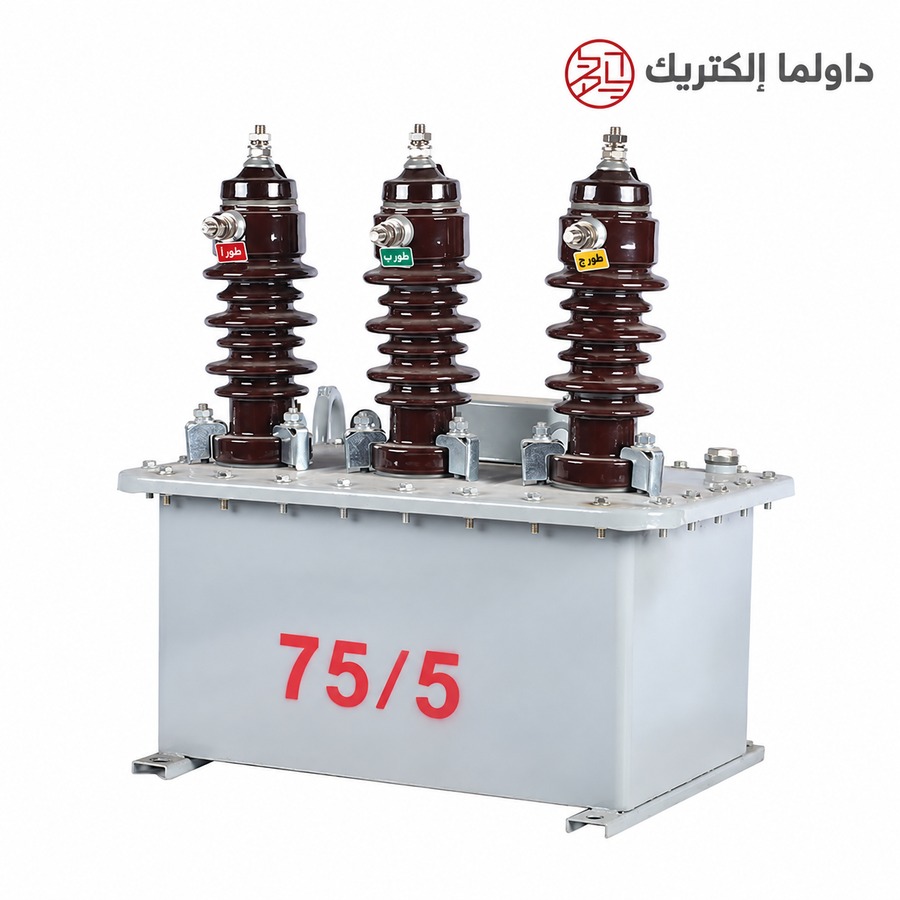

يتميز JLSW3-10 بخزان زيت مربع متين مصمم لتحمل الظروف الخارجية. تم تركيب جميع عناصر المحول الستة—ثلاثة محولات جهد أحادية الطور معزولة بالكامل وثلاثة محولات تيار كهرومغناطيسية—بشكل آمن على لوحة قاعدة الخزان ومختومة داخل الغلاف المملوء بالزيت. يوفّر الزيت قوة عازلة ممتازة وتبددًا حراريًا فعّالًا، بينما يمنع الجهاز المتكامل الواقي من الرطوبة الموجود على غطاء الخزان تسرب الرطوبة الخارجية، مما يعزز بشكل كبير عمر الخدمة في البيئات المعرضة.

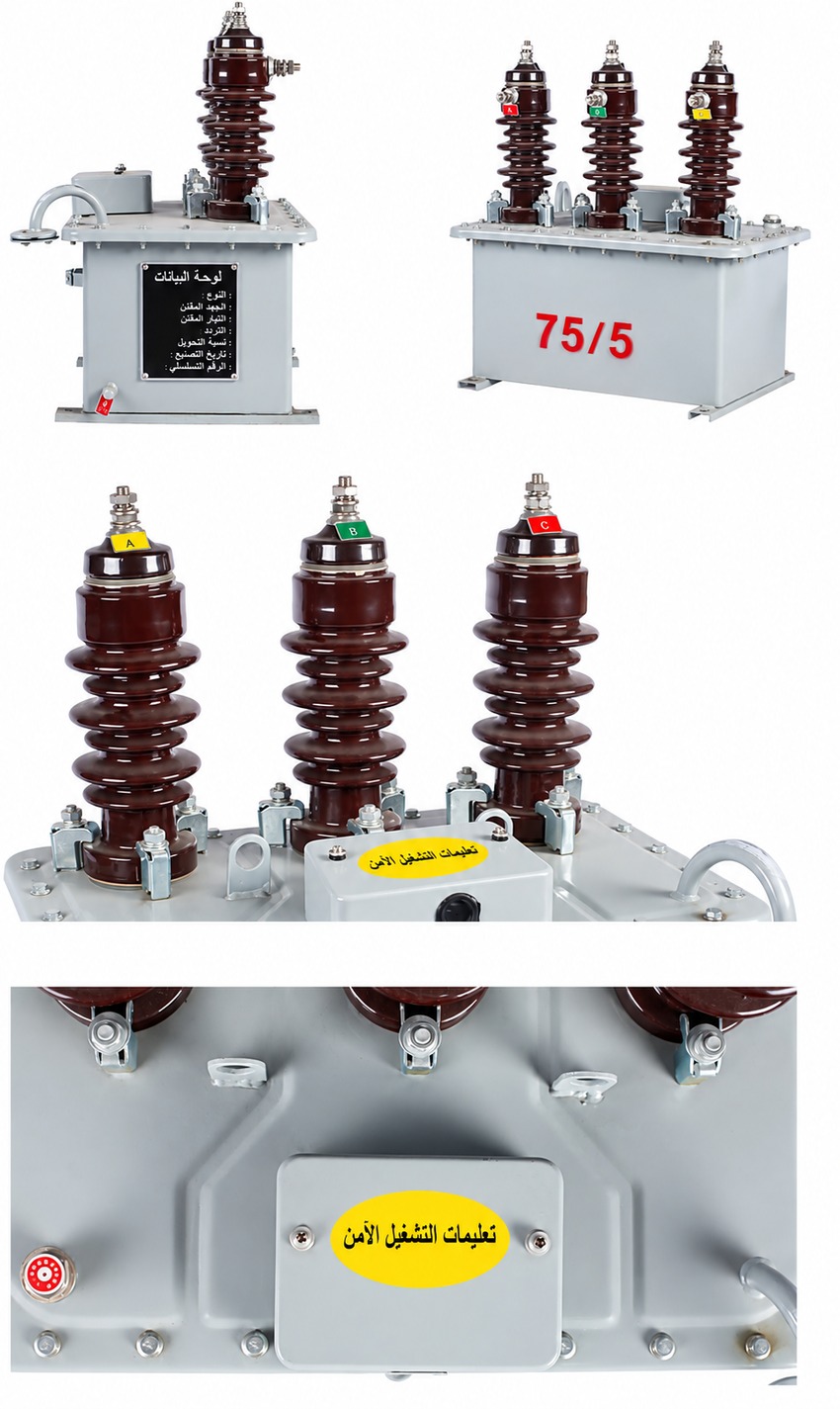

يشمل غطاء الخزان ميزات عملية مثل حلقات الرفع للنقل، ومؤشر مستوى الزيت لمراقبة الصيانة، وبرغي التوصيل بالأرضي للامتثال لمتطلبات السلامة، وصمام التفريغ للصيانة. يتميّز هذا التصميم المدمج والخفيف الوزن بسهولة تركيبه في الموقع مقارنةً بأنظمة محولات الجهد والتيار المنفصلة التقليدية، مما يجعله مثاليًا لتطبيقات التوزيع الخارجية ذات المساحة المحدودة.
المعطيات التقنية
ظروف التشغيل
- التركيب: خارجي (محطات فرعية، مواقع صناعية، نقاط قياس أولية)
- الارتفاع: ≤1000 متر قياسي؛ ارتفاعات أعلى حسب الطلب
- درجة الحرارة: وفقًا لحدود GB الخاصة بالمحولات الخارجية المغمورة بالزيت؛ يجب تحديد القيم القصوى
- الرطوبة: مقاوم للرطوبة الخارجية/محمي بمنفث
- حالة الموقع: غير مسبب للتآكل، غير قابل للانفجار، اهتزاز/تأثير منخفض
- الصواعق: يلزم تركيب مقاوم صواعق ZnO على بعد ≤ 1 متر من الوحدة
البيانات الفنية
| المعامل | JLSW3-6 | JLSW3-10 |
|---|---|---|
| فئة جهد النظام | 6 كيلوفولت | 10 كيلوفولت |
| التردد المقنّن | 50 هرتز / 60 هرتز | 50 هرتز / 60 هرتز |
| توصيل محول الجهد (PT) | 3 × أحادي الطور توصيل Y/Y |
3 × أحادي الطور توصيل Y/Y |
| توصيل محول التيار (CT) | 3 × نوع كهرومغناطيسي | 3 × نوع كهرومغناطيسي |
| درجة دقة القياس | 0.2 / 0.2S | 0.2 / 0.2S |
| نسبة تحويل محول الجهد (PT) | حسب المواصفات (قابلة للتخصيص) |
حسب المواصفات (قابلة للتخصيص) |
| نسبة تحويل محول التيار (CT) | حسب المواصفات (قابلة للتخصيص) |
حسب المواصفات (قابلة للتخصيص) |
| الخرج الثانوي (PT/CT) | حسب المواصفات (فولت أمبير) | حسب المواصفات (فولت أمبير) |
| هيكل العزل | مغمور بالزيت مع وقاية من الرطوبة |
مغمور بالزيت مع وقاية من الرطوبة |
| التركيب | خارجي | خارجي |
التركيب والتوصيلات
مخطط التركيب
يجب تركيب JLSW3-10 بشكل آمن باستخدام تجهيزات القاعدة، مع توصيل الدوائر الأولية وفقًا لعلامات الأطراف ومخططات الأسلاك. يجب الحفاظ على مسافة كافية للعزل، والتبدد الحراري، ومراقبة مستوى الزيت، وسهولة الوصول للصيانة. يلزم تركيب مقاوم صواعق أكسيد الزنك (ZnO) على بعد لا يزيد عن 1 متر من الوحدة لضمان حماية فعّالة من الصواعق. قبل التغذية بالطاقة، يجب إزالة عنصر المنفث غير المختوم من المطاط العازل المركزي لجهاز الوقاية من الرطوبة.

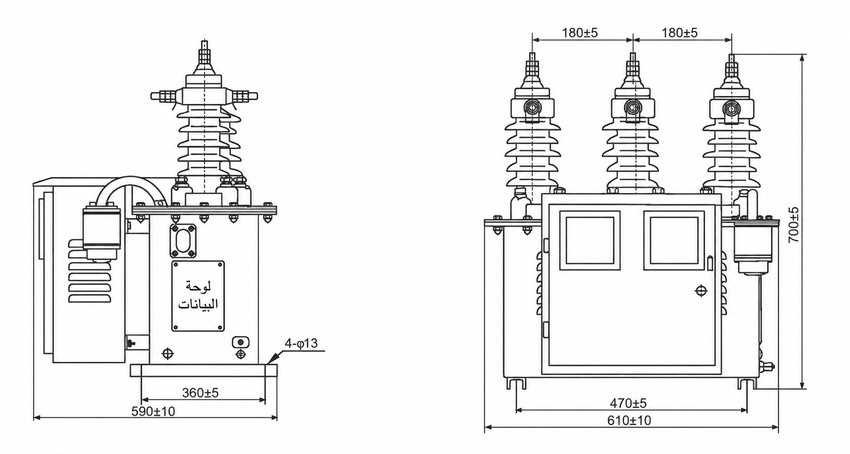

الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع (H) | كما في الرسم البُعدي |
| العرض (W) | كما في الرسم البُعدي |
| العمق (D) | كما في الرسم البُعدي |
| نمط ثقوب التركيب | وفقًا لمواصفات لوحة القاعدة |
| ارتفاع الطرف الأولي | وفقًا لترتيب الأطوار |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد فئة جهد النظام (6 كيلوفولت أو 10 كيلوفولت) وفقًا لمتطلبات الشبكة.
- اختر نسب تحويل محولات الجهد والتيار لتتناسب مع مدخلات أجهزة القياس والحماية.
- اختر درجة الدقة (0.2 أو 0.2S) وفقًا لمعايير شركات التوزيع المحلية الخاصة بقياس الفواتير.
- عرّف الحمل المقنّن (بالفولت أمبير) لكل لف ثانوي لضمان الأداء تحت الحمل.
- تأكد من ظروف الموقع الخارجية (الارتفاع، درجة الحرارة، التلوث) لتحديد تصنيف العزل المناسب.
- حدد ما إذا كانت النوى الخاصة بالحماية أو الأطراف الخاصة أو غلاف العداد المدمج مطلوبة.
الأسئلة الشائعة
س1: ما المسافة المطلوبة لتركيب مقاوم الصواعق ZnO من هذا المحول المدمج؟
يجب تركيب مقاوم الصواعق ZnO على بعد لا يزيد عن 1 متر من الوحدة. يضمن هذا القرب الحماية الفعّالة من الصواعق للمحول المغمور بالزيت والمثبت خارجيًا. يُرجى التواصل مع فريق الهندسة لدينا للحصول على إرشادات تركيب محددة.
س2: ما درجات دقة القياس المتاحة لهذا المحول المدمج بجهد 10 كيلوفولت؟
يوفر JLSW3-10 درجتي دقة 0.2 و0.2S للقياس الدقيق. تدعم هذه الدرجات تكوين محولات جهد أحادية الطور 3 × بتوصيل Y/Y. يُرجى تحديد النسبة المطلوبة أثناء طلب الاستفسار.
س3: هل يمكن لهذا المحول المدمج الخارجي العمل على ارتفاعات تزيد عن 1000 متر؟
الموديلات القياسية مصنّفة للعمل على ارتفاعات تصل إلى 1000 متر. تتوفر إصدارات للارتفاعات الأعلى عند الطلب وتخضع لتأكيد المصنع. يُرجى تزويدنا بالارتفاع الدقيق لموقعك لتقييمه تقنيًا.
س4: ما خيارات التخصيص المتاحة لنسب تحويل محولات التيار والجهد؟
نسب تحويل محولات الجهد والتيار قابلة للتخصيص بالكامل وفقًا لمتطلبات مشروعك. تحتوي الوحدة على 3 محولات تيار كهرومغناطيسية ومحولات جهد أحادية الطور. يُرجى التواصل مع قسم المبيعات مع تحديد نسبك المطلوبة للحصول على عرض سعر رسمي.
س5: هل تُجرى اختبارات مصنع روتينية قبل شحن وحدة JLSW3-10؟
تُجرى اختبارات روتينية قياسية قبل الشحن لضمان الامتثال لحدود GB الخاصة بالمحولات الخارجية المغمورة بالزيت. تخضع تقارير الاختبار والشهادات التفصيلية للتأكيد. يُرجى طلب قائمة الاختبارات التفصيلية من فريق المشتريات لدينا.
س6: ما هي التطبيقات الأساسية لهذا المحول المدمج الخارجي المغمور بالزيت؟
يُستخدم أساسًا في المحطات الفرعية الخارجية، والمواقع الصناعية، ونقاط القياس الأولية. تدمج الوحدة محولات الجهد والتيار في غلاف واحد مقاوم للرطوبة. يُرجى التحقق من ظروف الموقع مثل حدود الاهتزاز قبل الطلب.
س7: هل تدعم هذه المحولات المدمجة كلاً من ترددي 50 هرتز و60 هرتز؟
نعم، تدعم سلسلة JLSW3 كلاً من الترددين المقننين 50 هرتز و60 هرتز. وهي مصممة لفئتي جهد النظام 6 كيلوفولت و10 كيلوفولت. يُرجى تأكيد تردد شبكتك المحدد أثناء التحقق النهائي من الطلب.
