Descripción general

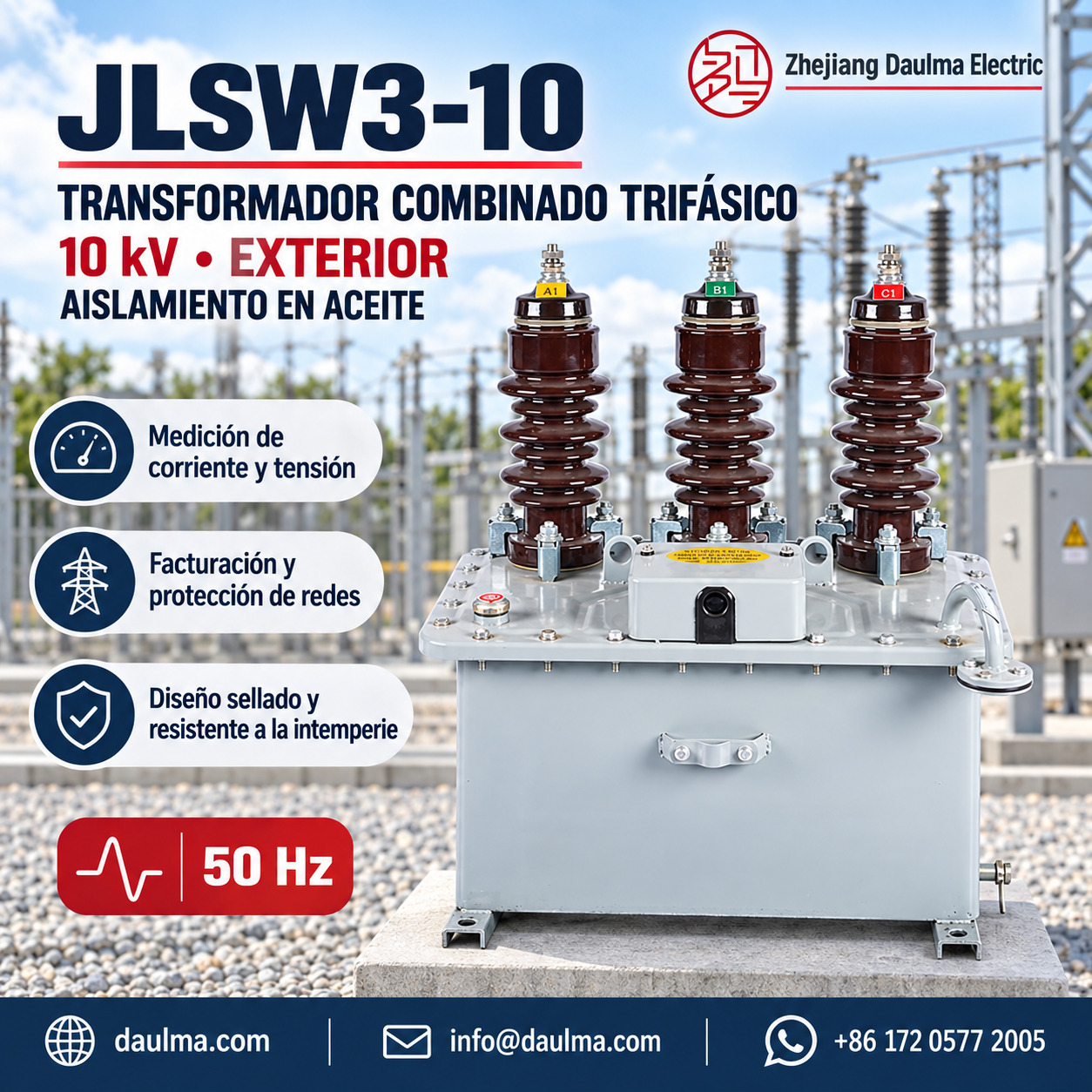

El JLSW3-10 es un transformador combinado trifásico al aire libre, inmerso en aceite, que integra la medición de tensión y corriente en una única unidad compacta. Diseñado para sistemas eléctricos de CA de 10 kV, ofrece medición de alta precisión (0,2/0,2S) y rendimiento fiable en protecciones por relés en entornos exteriores exigentes. Sus transformadores de tensión (TT) totalmente aislados conectados en Y/Y y sus transformadores de corriente (TC) electromagnéticos garantizan una conversión proporcional precisa de señales para facturación energética y supervisión del sistema.
Resumen de características principales
| Parámetro | Valor nominal |
|---|---|
| Clase de tensión del sistema | 10 kV (variante de 6 kV disponible) |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Configuración del TT | 3 × monofásico, conexión Y/Y |
| Configuración del TC | 3 × tipo electromagnético (fases A, B, C) |
| Clase de precisión para medición | 0,2 / 0,2S |
| Estructura de aislamiento | Inmersión en aceite con dispositivo antihumedad |
| Tipo de instalación | Al aire libre |
| Protección contra rayos | Requiere pararrayos de ZnO a ≤1 m |
| Bornes secundarios (TC) | 1S1/1S2 (medición), 2S1/2S2 (protección, si se especifica) |
| Puesta a tierra | Tornillo dedicado en la tapa del tanque |
Designación del modelo
- J: Transformador combinado (unidad de medición)
- L: Incluye componente de transformador de corriente
- S: Incluye componente de transformador de tensión (TT)
- W: Tipo de instalación al aire libre
- 3: Configuración trifásica (fases A-B-C)
- 10: Clase de tensión (kV)
Construcción
El JLSW3-10 presenta un robusto tanque cuadrado de aceite diseñado para durabilidad exterior. Los seis elementos transformadores —tres transformadores de tensión monofásicos totalmente aislados y tres transformadores de corriente electromagnéticos— están firmemente montados sobre la placa base del tanque y sellados dentro del recinto lleno de aceite. El aceite proporciona excelente rigidez dieléctrica y disipación térmica, mientras que el dispositivo integrado antihumedad en la tapa del tanque impide la entrada de humedad externa, aumentando significativamente la vida útil en entornos expuestos.
La tapa del tanque incluye funciones prácticas como orejas de izado para transporte, indicador de nivel de aceite para mantenimiento, tornillo de puesta a tierra para cumplir normas de seguridad y válvula de drenaje para servicio. Este diseño compacto y ligero simplifica la instalación en campo frente a configuraciones tradicionales separadas de TT y TC, siendo ideal para aplicaciones de distribución al aire libre con espacio limitado.
Parámetros técnicos
Condiciones de servicio
- Instalación: Al aire libre (subestaciones, instalaciones industriales, puntos primarios de medición)
- Altitud: ≤1000 m estándar; mayor bajo solicitud
- Temperatura: Según límites GB para equipos al aire libre inmersos en aceite; extremos deben especificarse
- Humedad: Protegido contra humedad exterior mediante respiradero
- Condición del emplazamiento: No corrosivo, no explosivo, baja vibración/impacto
- Rayos: Requiere pararrayos de ZnO a ≤1 m de la unidad
Datos técnicos
| Parámetro | JLSW3-6 | JLSW3-10 |
|---|---|---|
| Clase de tensión del sistema | 6 kV | 10 kV |
| Frecuencia nominal | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Configuración del TT | 3 × monofásico conexión Y/Y |
3 × monofásico conexión Y/Y |
| Configuración del TC | 3 × tipo electromagnético | 3 × tipo electromagnético |
| Clase de precisión para medición | 0,2 / 0,2S | 0,2 / 0,2S |
| Relación de transformación del TT | Según especificación (personalizable) |
Según especificación (personalizable) |
| Relación de transformación del TC | Según especificación (personalizable) |
Según especificación (personalizable) |
| Salida secundaria (TT/TC) | Según especificación (VA) | Según especificación (VA) |
| Estructura de aislamiento | Inmersión en aceite con prevención de humedad |
Inmersión en aceite con prevención de humedad |
| Instalación | Al aire libre | Al aire libre |
Instalación y cableado
Diagrama de instalación
El JLSW3-10 debe montarse firmemente utilizando las provisiones de la base, realizando las conexiones primarias según las marcas de bornes y los diagramas de cableado. Mantenga holguras adecuadas para aislamiento, disipación térmica, control del nivel de aceite y acceso para mantenimiento. Debe instalarse un pararrayos de óxido de zinc a menos de 1 metro de la unidad para una protección eficaz contra rayos. Antes de la puesta en tensión, retire el elemento desprecintado del respiradero del tampón central de caucho del dispositivo antihumedad.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura (H) | Según plano dimensional |
| Anchura (W) | Según plano dimensional |
| Profundidad (D) | Según plano dimensional |
| Patrón de agujeros de montaje | Según especificación de placa base |
| Altura de bornes primarios | Según disposición por fase |
Selección y preguntas frecuentes
Guía de selección
- Especifique la clase de tensión del sistema (6 kV o 10 kV) según los requisitos de la red.
- Seleccione las relaciones de transformación del TT y TC para adaptarlas a las entradas de los dispositivos de medición y protección.
- Elija la clase de precisión (0,2 o 0,2S) conforme a las normas locales de facturación energética.
- Defina la carga nominal (VA) para cada devanado secundario para garantizar el rendimiento bajo carga.
- Confirme las condiciones ambientales exteriores (altitud, temperatura, contaminación) para una clasificación adecuada del aislamiento.
- Indique si se requieren núcleos de protección, bornes especiales o carcasa integrada para contadores.
Preguntas frecuentes
P1: ¿A qué distancia debe instalarse el pararrayos de ZnO respecto a este transformador combinado?
El pararrayos de ZnO debe instalarse a menos de 1 metro de la unidad. Esta proximidad garantiza una protección eficaz contra rayos para el transformador combinado al aire libre inmerso en aceite. Consulte a nuestro equipo de ingeniería para obtener directrices específicas de instalación.
P2: ¿Qué clase de precisión para medición está disponible en este transformador combinado de 10 kV?
El JLSW3-10 ofrece clases de precisión 0,2 y 0,2S para medición precisa. Estas clases son compatibles con configuraciones de TT trifásicas monofásicas en Y/Y. Especifique la relación requerida durante el proceso de consulta.
P3: ¿Puede este transformador combinado al aire libre operar a altitudes superiores a 1000 metros?
Los modelos estándar están clasificados para altitudes hasta 1000 metros. Las aplicaciones a mayor altitud están disponibles bajo solicitud y sujetas a confirmación de fábrica. Proporcione la elevación exacta del emplazamiento para evaluación técnica.
P4: ¿Qué opciones de personalización existen para las relaciones de transformación de corriente y tensión?
Tanto las relaciones de transformación del TT como del TC son totalmente personalizables según las especificaciones de su proyecto. La unidad incluye 3 TC electromagnéticos y TT monofásicos. Contacte con ventas indicando sus relaciones exactas para recibir una cotización formal.
P5: ¿Se realizan pruebas de fábrica rutinarias antes del envío de la unidad JLSW3-10?
Se realizan pruebas rutinarias estándar antes del envío para garantizar el cumplimiento con los límites GB para equipos al aire libre. Los informes de prueba y detalles de certificación están sujetos a confirmación. Solicite la lista detallada de pruebas a nuestro equipo de compras.
P6: ¿Cuáles son las aplicaciones principales de este transformador combinado al aire libre inmerso en aceite?
Se utiliza principalmente en subestaciones al aire libre, instalaciones industriales y puntos primarios de medición. La unidad integra transformadores de tensión y corriente en una única carcasa hermética a la humedad. Verifique las condiciones del emplazamiento, como los límites de vibración, antes de realizar el pedido.
P7: ¿Estos transformadores combinados admiten frecuencias de 50 Hz y 60 Hz?
Sí, la serie JLSW3 admite frecuencias nominales de 50 Hz y 60 Hz. Está diseñada para clases de tensión del sistema de 6 kV y 10 kV. Confirme la frecuencia específica de su red durante la verificación final del pedido.
