Обзор
Комбинированный измерительный трансформатор JLSW3-10 — это наружное масляное трехфазное устройство, объединяющее функции измерения напряжения и тока в одном компактном корпусе. Предназначен для работы в сетях переменного тока классом напряжения 10 кВ, обеспечивает высокоточное учетное измерение (классы 0,2/0,2S) и надежную работу релейной защиты в суровых условиях наружной эксплуатации. Полностью изолированные однофазные трансформаторы напряжения с соединением обмоток по схеме Y/Y и электромагнитные трансформаторы тока гарантируют точное пропорциональное преобразование сигналов для целей коммерческого учета электроэнергии и мониторинга состояния сети.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 10 кВ (доступен вариант на 6 кВ) |
| Номинальная частота | 50 Гц / 60 Гц |
| Конфигурация ТН | 3 × однофазных, соединение Y/Y |
| Конфигурация ТТ | 3 × электромагнитных типа (фазы A, B, C) |
| Класс точности для учета | 0,2 / 0,2S |
| Конструкция изоляции | Масляная с устройством защиты от увлажнения |
| Тип установки | Наружная |
| Молниезащита | Оксидно-цинковый разрядник требуется в пределах 1 м |
| Вторичные выводы (ТТ) | 1S1/1S2 (учет), 2S1/2S2 (защита, при наличии) |
| Заземление | Специальный болт на крышке бака |

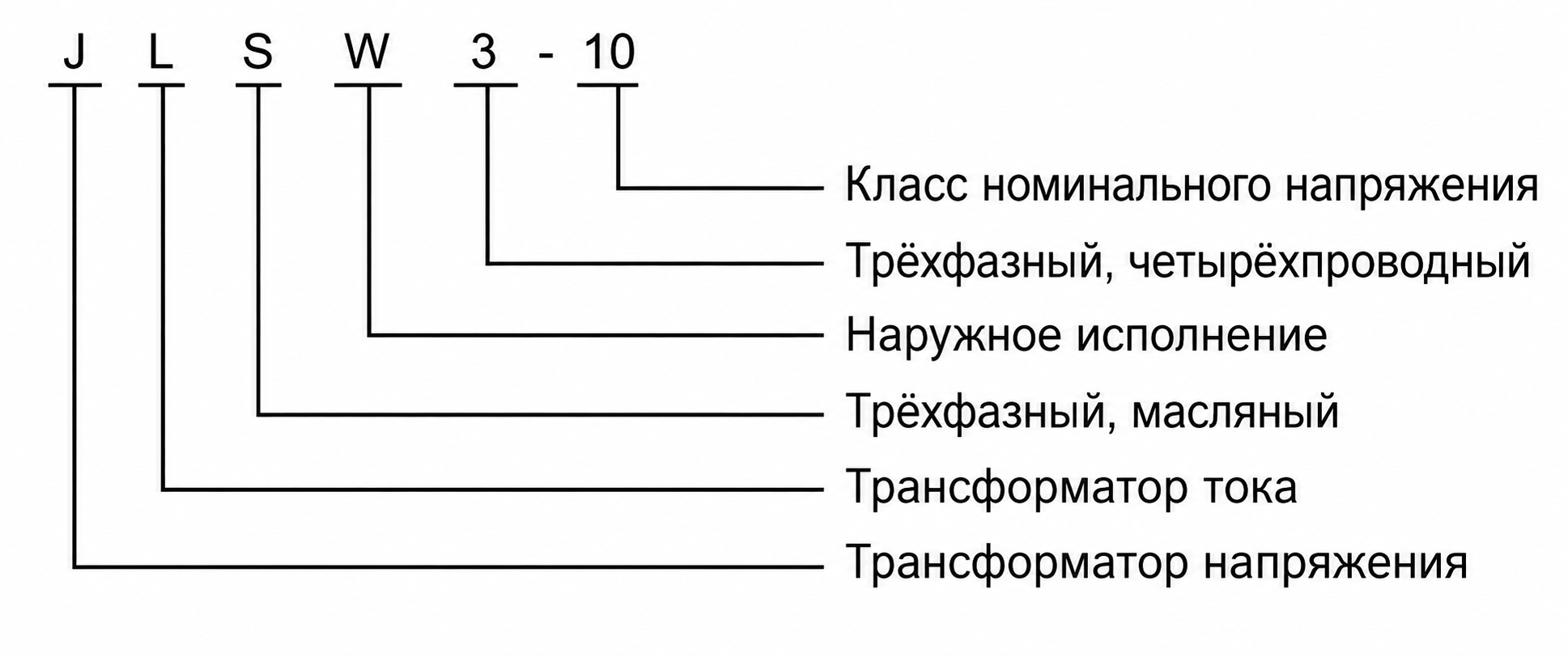

Расшифровка обозначения модели
- J: Комбинированный измерительный трансформатор (учетный блок)
- L: Включает компонент трансформатора тока
- S: Включает компонент трансформатора напряжения (ТН)
- W: Тип установки — наружный
- 3: Трехфазная конфигурация (фазы A-B-C)
- 10: Класс напряжения (кВ)
Конструкция

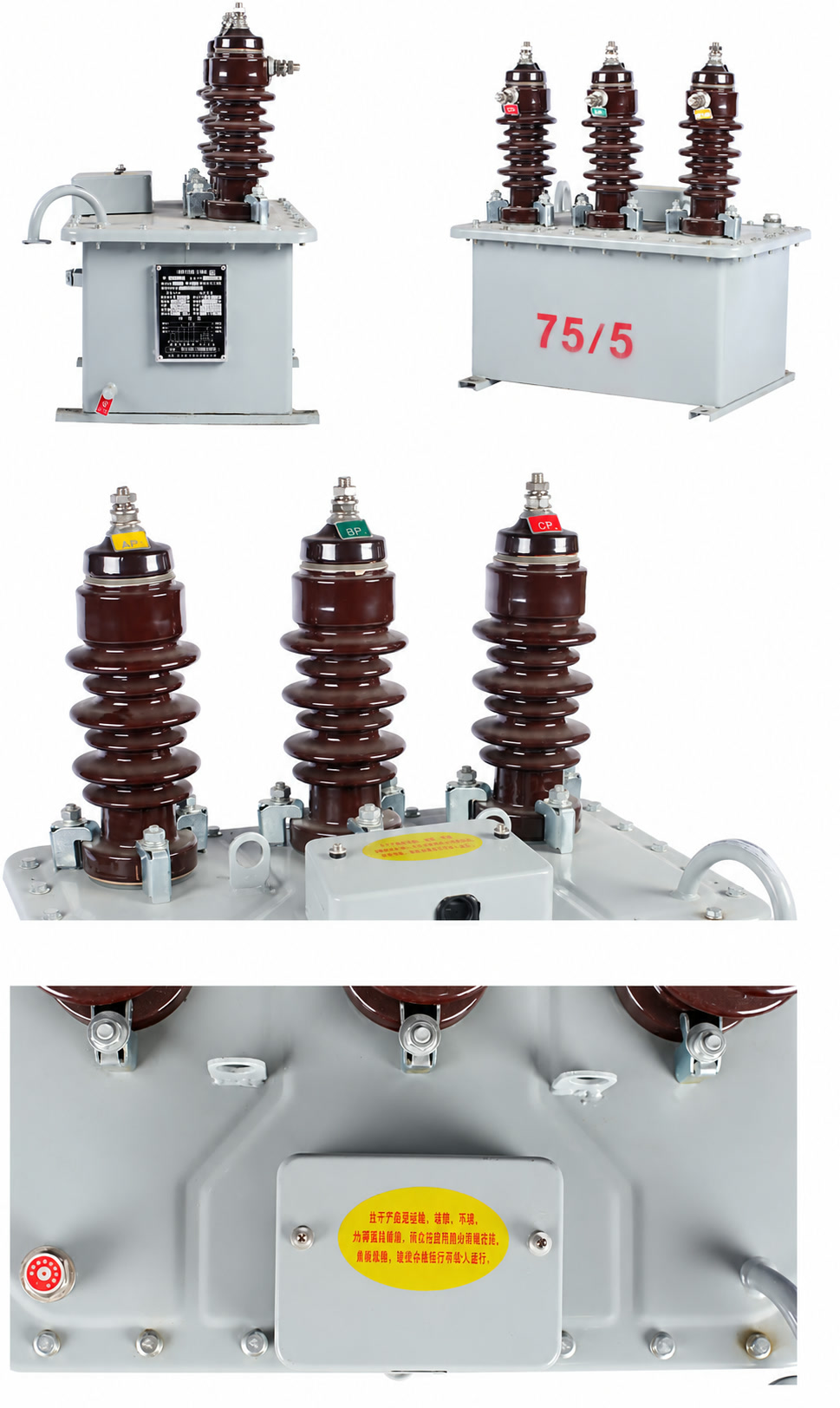

Трансформатор JLSW3-10 выполнен в прочном прямоугольном масляном баке, рассчитанном на длительную эксплуатацию на открытом воздухе. Все шесть элементов — три однофазных полностью изолированных трансформатора напряжения и три электромагнитных трансформатора тока — надежно закреплены на основании бака и герметично размещены внутри маслонаполненного корпуса. Масло обеспечивает высокую диэлектрическую прочность и эффективный теплоотвод, а встроенное устройство защиты от увлажнения на крышке бака предотвращает проникновение внешней влаги, значительно увеличивая срок службы в условиях открытой установки.
Крышка бака оснащена удобными элементами: строповочными проушинами для транспортировки, указателем уровня масла для контроля при обслуживании, заземляющим болтом для соблюдения требований безопасности и сливным клапаном для технического обслуживания. Компактная и легкая конструкция упрощает монтаж на месте по сравнению с традиционными раздельными установками ТН и ТТ, что делает устройство идеальным решением для наружных распределительных систем с ограниченным пространством.
Технические параметры
Условия эксплуатации
- Установка: Наружная (подстанции, промышленные объекты, точки коммерческого учета)
- Высота над уровнем моря: ≤1000 м (стандарт); выше — по запросу
- Температура: В соответствии с требованиями стандарта GB для наружных масляных устройств; экстремальные значения уточняются отдельно
- Влажность: Защита от влаги с использованием влагозащитного устройства/дыхателя
- Условия на месте установки: Неагрессивная, невзрывоопасная среда с низким уровнем вибрации и ударных нагрузок
- Молниезащита: Оксидно-цинковый разрядник требуется в пределах 1 м от устройства
Технические данные
| Параметр | JLSW3-6 | JLSW3-10 |
|---|---|---|
| Класс напряжения сети | 6 кВ | 10 кВ |
| Номинальная частота | 50 Гц / 60 Гц | 50 Гц / 60 Гц |
| Конфигурация ТН | 3 × однофазных соединение Y/Y |
3 × однофазных соединение Y/Y |
| Конфигурация ТТ | 3 × электромагнитных типа | 3 × электромагнитных типа |
| Класс точности для учета | 0,2 / 0,2S | 0,2 / 0,2S |
| Коэффициент трансформации ТН | По спецификации (настраивается) |
По спецификации (настраивается) |
| Коэффициент трансформации ТТ | По спецификации (настраивается) |
По спецификации (настраивается) |
| Вторичная мощность (ТН/ТТ) | По спецификации (В·А) | По спецификации (В·А) |
| Конструкция изоляции | Масляная с устройством защиты от увлажнения |
Масляная с устройством защиты от увлажнения |
| Установка | Наружная | Наружная |
Установка и подключение
Схема монтажа
Трансформатор JLSW3-10 должен быть надежно закреплен с использованием монтажных отверстий в основании, а первичные соединения выполнены в соответствии с маркировкой выводов и монтажными схемами. Обеспечьте достаточные расстояния для изоляции, отвода тепла, контроля уровня масла и доступа при обслуживании. Для эффективной защиты от грозовых перенапряжений необходимо установить оксидно-цинковый разрядник в пределах 1 метра от устройства. Перед включением под напряжение удалите негерметичный элемент дыхателя из центральной буферной резиновой части устройства защиты от увлажнения.

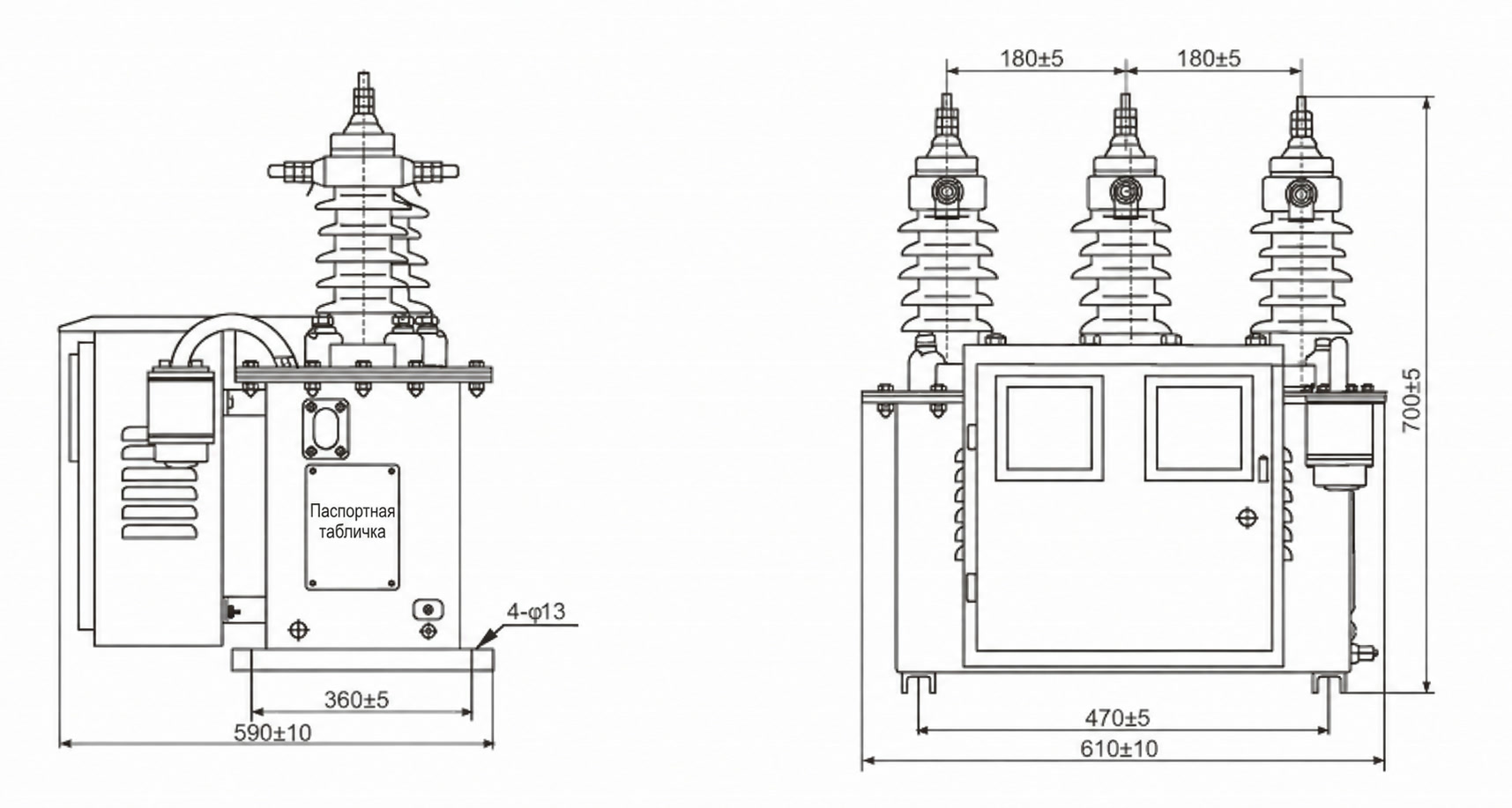

Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Высота (H) | Согласно габаритному чертежу |
| Ширина (W) | Согласно габаритному чертежу |
| Глубина (D) | Согласно габаритному чертежу |
| Расположение монтажных отверстий | Согласно спецификации основания |
| Высота первичных выводов | В зависимости от фазного расположения |
Подбор и частые вопросы
Руководство по выбору
- Укажите класс напряжения сети (6 кВ или 10 кВ) в соответствии с требованиями энергосистемы.
- Выберите коэффициенты трансформации ТН и ТТ, соответствующие входным параметрам приборов учета и защиты.
- Определите класс точности (0,2 или 0,2S) согласно местным нормам коммерческого учета электроэнергии.
- Задайте номинальную нагрузку (В·А) для каждой вторичной обмотки для обеспечения стабильной работы под нагрузкой.
- Уточните условия окружающей среды (высота над уровнем моря, температура, степень загрязнения) для правильного выбора изоляции.
- Укажите необходимость наличия защитных сердечников, специальных клемм или встроенного корпуса для счетчика.
Часто задаваемые вопросы
В1: На каком расстоянии должен быть установлен оксидно-цинковый разрядник от данного комбинированного трансформатора?
Оксидно-цинковый разрядник должен быть установлен в пределах 1 метра от устройства. Такое расположение обеспечивает эффективную защиту от грозовых перенапряжений для наружного масляного трансформатора. Обратитесь в нашу инженерную службу за конкретными рекомендациями по монтажу.
В2: Какие классы точности доступны для этого комбинированного трансформатора 10 кВ?
Трансформатор JLSW3-10 выпускается с классами точности 0,2 и 0,2S для высокоточного учета. Эти классы поддерживают конфигурацию из 3 однофазных ТН с соединением Y/Y. Укажите требуемый коэффициент трансформации при запросе предложения.
В3: Может ли этот наружный комбинированный трансформатор работать на высоте более 1000 метров?
Стандартные модели рассчитаны на высоту до 1000 метров над уровнем моря. Для применения на больших высотах возможны специальные исполнения по запросу и после подтверждения на заводе. Сообщите точную высоту места установки для технической оценки.
В4: Какие варианты настройки коэффициентов трансформации ТТ и ТН доступны?
Коэффициенты трансформации как ТН, так и ТТ полностью настраиваются в соответствии с требованиями вашего проекта. Устройство содержит 3 электромагнитных ТТ и однофазные ТН. Свяжитесь с отделом продаж, указав точные требуемые коэффициенты, для получения коммерческого предложения.
В5: Проводятся ли стандартные заводские испытания перед отправкой трансформатора JLSW3-10?
Перед отгрузкой проводятся стандартные приемосдаточные испытания для подтверждения соответствия требованиям стандарта GB для наружных масляных устройств. Подробные протоколы испытаний и сертификаты предоставляются по запросу. Запросите полный перечень испытаний у нашей службы закупок.
В6: Для каких основных применений предназначен этот наружный масляный комбинированный трансформатор?
Основные области применения — наружные подстанции, промышленные объекты и точки первичного коммерческого учета. Устройство объединяет трансформаторы напряжения и тока в одном влагозащищенном корпусе. Перед заказом уточните условия на месте установки, включая допустимые уровни вибрации.
В7: Поддерживают ли эти комбинированные трансформаторы частоты 50 Гц и 60 Гц?
Да, серия JLSW3 поддерживает номинальные частоты 50 Гц и 60 Гц. Устройства предназначены для сетей классом напряжения 6 кВ и 10 кВ. Подтвердите конкретную частоту вашей сети при окончательном оформлении заказа.
Часто задаваемые вопросы
Q1: Можно ли установить этот трансформатор на высоте более 1000 метров?
Стандартная версия работает на высоте до 1000 м. Для больших высот требуется заводская модернизация изоляции. Уточняйте технические требования при оформлении заказа.
Q2: Какой класс точности подходит для коммерческого учета электроэнергии?
Для коммерческого учета используйте обмотки класса 0,2 или 0,2S. Они обеспечивают высокую точность измерений в широком диапазоне токов. Заводская калибровка выполняется по запросу.
Q3: Требуется ли установка ограничителя перенапряжения для защиты устройства?
Да, для надежной молниезащиты требуется оксидно-цинковый разрядник. Он должен быть установлен на расстоянии не более 1 метра от трансформатора. Уточняйте совместимость при проектировании.
Q4: Подходит ли данное оборудование для сетей с частотой 60 Гц?
Трансформатор JLSW3-10 поддерживает как 50 Гц, так и 60 Гц. Конфигурация сердечника адаптируется под конкретную частоту на заводе. Указывайте частоту в техническом задании.
Q5: Каковы температурные ограничения для наружной установки трансформатора?
Базовое исполнение соответствует стандартам GB для масляных устройств. Экстремальные климатические зоны требуют специального исполнения. Параметры работы в нестандартных условиях согласовываются индивидуально.
Q6: Для каких задач применяется комбинированный трансформатор JLSW3-10?
Устройство совмещает функции трансформатора напряжения и тока. Оно применяется на подстанциях для наружной установки. Оптимально подходит для точек коммерческого учета.
