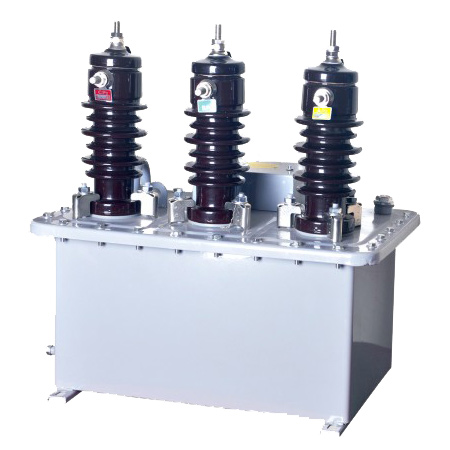

محولات JLS-6 وJLS-10 المدمجة الخارجية المغمورة بالزيت هي أجهزة قياس متطورة مصممة لأنظمة الطاقة المتناوبة بتردد 50–60 هرتز حتى 10 كيلوفولت. وتجمع هذه المحولات بين تحويل التيار والجهد في وحدة واحدة، مما يمكّن من قياس دقيق للطاقة الفعالة واللافعالة. وبفضل تصميمها المدمج والخفيف مع مقاومة محسّنة للرطوبة، فهي مثالية لشبكات الريف، والمحطات الفرعية الصناعية، ومشاريع ترقية البنية التحتية للمرافق.
تم تصنيع سلسلة JLS بهيكل مغمور بالزيت يوفر عزلًا فائقًا، واستقرارًا حراريًا، وموثوقية طويلة الأمد. ويمنع الجهاز المدمج المانع للرطوبة دخول الرطوبة، مما يطيل بشكل كبير من عمر الخدمة في البيئات القاسية. ويضمن توصيل الأسلاك ثلاثي الأطوار بنظام V/V قياس طاقة دقيقًا وفعالًا مع الحفاظ على التوافق مع عدادات الطاقة القياسية.
البناء
يحتوي خزان القياس على محولَي جهد كهرومغناطيسيَّين أحاديَّي الطور (PTs) ومحوّلَي تيار (CTs)، مثبّتين بإحكام على لوحة الدعامة داخل الخزان المملوء بالزيت. يتميّز الخزان بتصميم مربّع مع مؤشر مستوى الزيت، وبرغي تأريض، وصمام تصريف الوقود على الجانب. وتحتوي الغطاء على حلقتَي رفع لتسهيل المناولة والتركيب الآمنَين. تتبع تسميات الأطراف الاصطلاحات القياسية: أطراف الجهد الأولية مُسَمَّاة P1/P2 وأطراف الثانوية S1/S2 للمحوّلات الحالية؛ أما بالنسبة لمحوّلات الجهد، فالأطراف الأولية هي A/X والأطراف الثانوية هي a/x أو da/dn للفتلات المساعدة. ملاحظة أمان: يجب إزالة المنفث غير المسدود الموجود في مركز غطاء المطاط على جهاز منع الرطوبة قبل تشغيل الوحدة لضمان تمدد الزيت المناسب وتوازن الضغط.

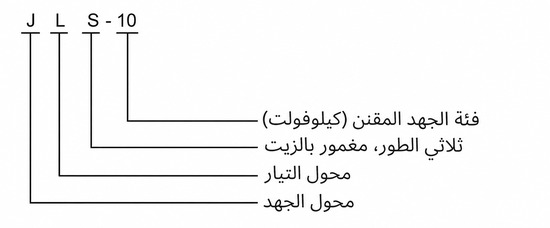

ترميز النوع: JLS-10
- J: محول جهد
- L: محول تيار
- S: ثلاثي الأطوار، نوع مغمور بالزيت
- 10: فئة الجهد المقنن (10 كيلوفولت)
المعطيات التقنية
ظروف التشغيل
- يتوافق خزان القياس مع أحكام المعيار GB20840.4-2015 الخاص بالمحولات المدمجة.
- تتوافق محولات التيار مع معايير GB20840.2-2014 وGB20840.1-2010.
- تستوفي محولات الجهد متطلبات المعايير GB20840.3-2013 وGB20840.1-2010.
- يجب تركيب مانع صواعق أكسيد الزنك على بعد متر واحد من موقع تركيب المنتج لضمان حماية فعّالة من الصواعق.
المعايير الفنية
| المعامل | القيمة |
|---|---|
| تردد النظام | 50–60 هرتز |
| الجهد الأولي المقنن | 6 كيلوفولت / 10 كيلوفولت |
| نسبة جهد أولي | حسب التحديد (مثال: 10000/100 فولت) |
| نسبة تيار أولي | حسب التحديد (مثال: 100/5 أمبير، 200/5 أمبير، إلخ.) |
| درجة الدقة (جهد) | 0.2 |
| درجة الدقة (تيار) | 0.2S |
| الخرج الثانوي (فولت أمبير) | حسب مواصفات العميل (مثال: 10 فولت أمبير، 15 فولت أمبير) |
| مستوى العزل | يتوافق مع GB/T 1207 وGB/T 1208 |
| نوع الزيت | زيت عازل معدني، متوافق مع IEC 60296 |
| الحماية | جهاز مدمج لمنع الرطوبة؛ يتطلب مانع صواعق ZnO خارجي على بعد ≤1 م |
التركيب والتوصيلات

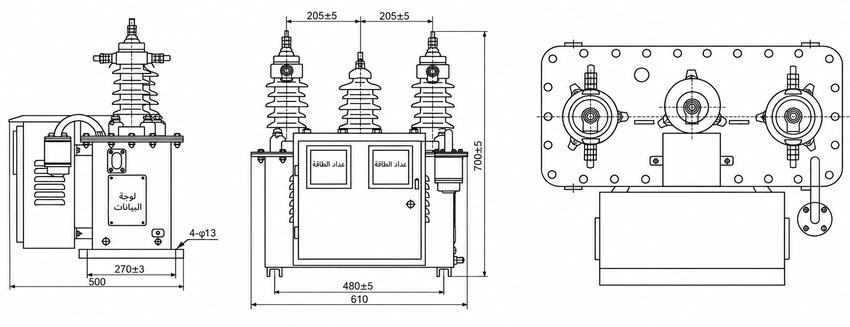

أبعاد التركيب
يتشابه طرازا JLS-6 وJLS-10 في أبعاد التركيب، وهما مناسبان للتركيب الخارجي بجهدَي 6 كيلوفولت و10 كيلوفولت. تأكد من وجود مسافة كافية وتثبيت آمن وفقًا للأكواد الكهربائية المحلية.
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 1050 |
| عرض القاعدة | 320 |
| طول القاعدة | 400 |
| تباعد ثقوب التركيب (ط×ع) | 280 × 200 |
| ارتفاع الأطراف من القاعدة | 850 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد نسب الجهد والتيار لكلٍ من محول الجهد (PT) ومحول التيار (CT) وفقًا للقيم الاسمية لشبكتك لضمان قياس دقيق.
- اختر درجات الدقة المناسبة—0.2 لمحولات الجهد و0.2S لمحولات التيار هي المعايير القياسية لتطبيقات الفوترة عالية الدقة.
- تأكد من الحمل الثانوي (تصنيف الفولت أمبير) ليتوافق مع معدات القياس المتصلة وتجنب أخطاء القياس.
- عرّف الظروف البيئية بما في ذلك مدى درجة الحرارة المحيطة، والارتفاع (قياسي حتى 1000 م)، وشدة التلوث لاختيار العزل المناسب.
- اطلب تخصيصًا للنسب غير القياسية، أو دقة محسّنة، أو تعديلات في مظهر الغلاف لتلبية احتياجات المشروع المحددة.
- أدرج حماية من الصواعق بتثبيت مانع صواعق أكسيد الزنك على بعد لا يزيد عن متر واحد من المحول كما تطلب معايير السلامة.
- تحقق من تسميات الأطراف ومخططات التوصيل أثناء التركيب لتجنب التوصيلات الخاطئة التي قد تتلف العدادات أو تهدد السلامة.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لفواتير الطاقة في محولات JLS-10؟
تُستخدم فئة الدقة 0.2S لقياس التيار، و0.2 للجهد لضمان الفوترة الدقيقة. تتوافق هذه المواصفات مع معايير GB20840. يُرجى تحديد نسبة التحويل المطلوبة عند الطلب.
Q2: كيف يتم تركيب مانع الصواعق لحماية محولات القياس الخارجية؟
يجب تركيب مانع صواعق أكسيد الزنك خارجيًا على مسافة لا تتجاوز مترًا واحدًا من موقع التركيب. يضمن هذا التكوين حماية فعّالة من الصواعق وفقًا لشروط التشغيل القياسية.
Q3: هل يمكن تخصيص نسب التحويل الأولية لمحولات التيار والجهد؟
نعم، يتم تحديد نسب التحويل الأولية والثانوية حسب مواصفات العميل، مثل 10000/100 فولت أو 200/5 أمبير. يُرجى التواصل معنا لتأكيد التفاصيل الفنية قبل التصنيع.
Q4: أي نوع من الزيت العازل يُستخدم في خزان محولات JLS-6؟
يعتمد المحول على زيت عازل معدني متوافق مع المعيار الدولي IEC 60296. يوفر هذا الزيت عزلًا ممتازًا وتبريدًا فعالًا للأجزاء الداخلية. يُنصح بالتحقق من مستوى الزيت أثناء الصيانة الدورية.
Q5: أي المعايير الدولية تتوافق معها محولات القياس المدمجة؟
تتوافق المحولات مع معايير GB20840.4 للمحولات المدمجة، وGB20840.2 للتيار، وGB20840.3 للجهد. كما يستوفي مستوى العزل متطلبات GB/T 1207 وGB/T 1208.
Q6: أين تُستخدم محولات القياس الخارجية المغمورة بالزيت JLS-10؟
تُستخدم هذه المحولات المدمجة في شبكات التوزيع الخارجية بجهود تصل إلى 10 كيلوفولت لقياس الطاقة. توفر حلاً متكاملًا لقياس التيار والجهد في محطات التحويل الخارجية.
