Los transformadores combinados al aire libre JLS-6 y JLS-10 inmersos en aceite son dispositivos avanzados de medición diseñados para sistemas eléctricos trifásicos de corriente alterna de 50–60 Hz hasta 10 kV. Integran la transformación de corriente y tensión en una sola unidad, permitiendo la medición precisa de energía activa y reactiva. Gracias a su diseño compacto, ligero y alta resistencia a la humedad, estos transformadores son ideales para redes rurales, subestaciones industriales y modernizaciones de infraestructura eléctrica.

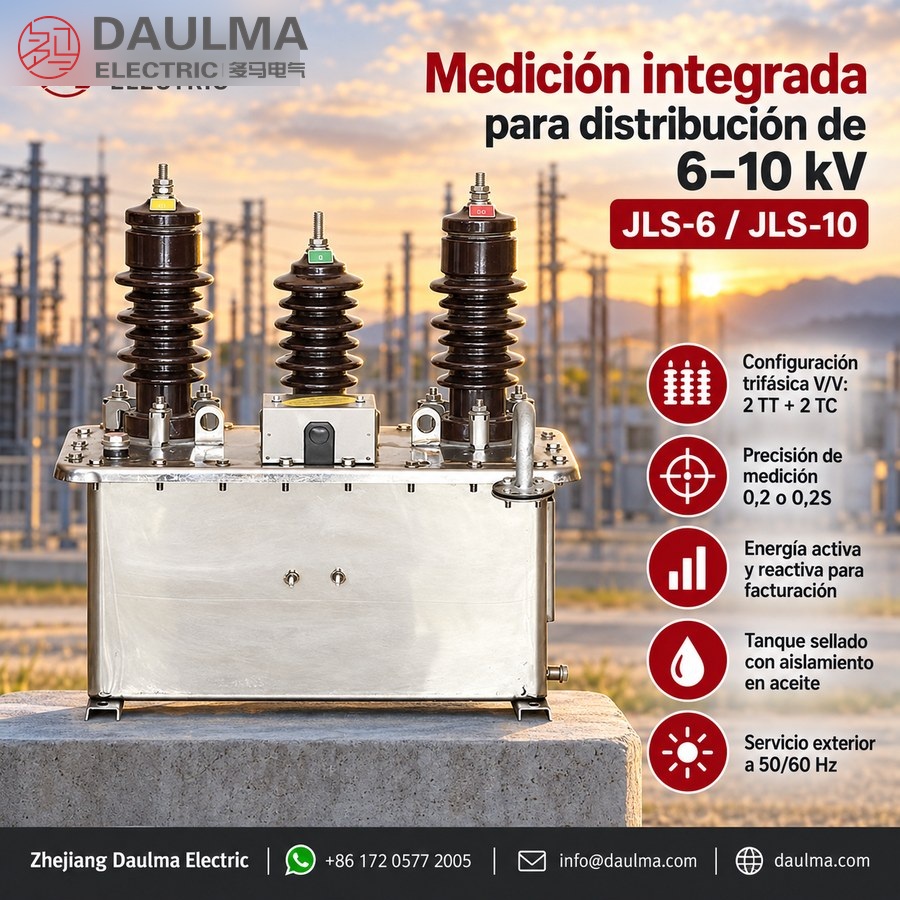

Fabricados con una robusta estructura inmersa en aceite, la serie JLS ofrece aislamiento superior, estabilidad térmica y fiabilidad a largo plazo. El dispositivo integrado antihumedad evita la entrada de humedad, prolongando significativamente la vida útil en entornos exigentes. Su configuración de cableado trifásico V/V garantiza una medición eléctrica precisa y eficiente, manteniendo compatibilidad con contadores estándar.
Construcción

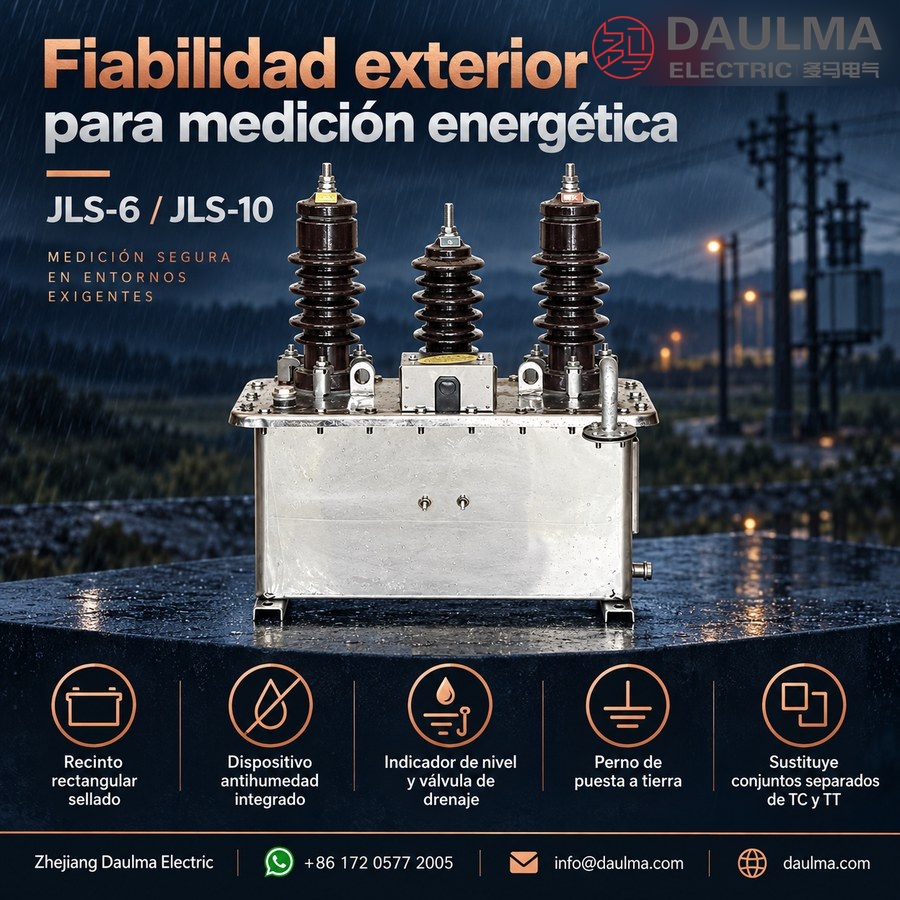

El tanque de medición aloja dos transformadores electromagnéticos monofásicos de tensión (TP) y dos transformadores de corriente (TC), todos montados firmemente sobre la placa de soporte dentro del tanque lleno de aceite. El tanque presenta un diseño cuadrado con indicador de nivel de aceite, perno de puesta a tierra y válvula de drenaje en el lateral. Dos argollas de izado en la tapa facilitan el manejo e instalación seguros. Las marcas en bornes siguen convenciones estándar: bornes primarios de tensión etiquetados P1/P2 y secundarios S1/S2 para los TC; para los TP, los bornes primarios son A/X y los secundarios a/x o da/dn para devanados auxiliares. Nota de seguridad: El respiradero no bloqueado ubicado en el centro del diafragma de goma del dispositivo antihumedad debe retirarse antes de energizar la unidad para garantizar la expansión adecuada del aceite y el equilibrio de presión.
Designación del tipo: JLS-10
- J: Transformador de Tensión
- L: Transformador de Corriente
- S: Tipo trifásico, inmersión en aceite
- 10: Clase de tensión nominal (10 kV)
Parámetros técnicos
Condiciones de servicio
- El tanque de medición cumple con lo establecido en la norma GB20840.4-2015 para transformadores combinados.
- Los transformadores de corriente cumplen con las normas GB20840.2-2014 y GB20840.1-2010.
- Los transformadores de tensión cumplen con los requisitos de las normas GB20840.3-2013 y GB20840.1-2010.
- Debe instalarse un pararrayos de óxido de zinc a menos de un metro del lugar de instalación del producto para una protección efectiva contra rayos.
Parámetros técnicos
| Parámetro | Valor |
|---|---|
| Frecuencia del sistema | 50–60 Hz |
| Tensión primaria nominal | 6 kV / 10 kV |
| Relación de tensión primaria | Según especificación (p. ej., 10000/100 V) |
| Relación de corriente primaria | Según especificación (p. ej., 100/5 A, 200/5 A, etc.) |
| Clase de exactitud (tensión) | 0,2 |
| Clase de exactitud (corriente) | 0,2S |
| Potencia secundaria (VA) | Según especificación del cliente (p. ej., 10 VA, 15 VA) |
| Nivel de aislamiento | Cumple con GB/T 1207 y GB/T 1208 |
| Tipo de aceite | Aceite mineral aislante, conforme a IEC 60296 |
| Protección | Dispositivo integrado antihumedad; requiere pararrayos de ZnO externo a ≤1 m |
Q: ¿Qué criterios técnicos debo considerar al seleccionar entre los modelos JLS-6 y JLS-10 para una red de distribución de 10 kV?
A: La elección depende principalmente de la tensión nominal del sistema: el JLS-6 está diseñado para redes de 6 kV, mientras que el JLS-10 opera en sistemas de 10 kV. Ambos cumplen con las normas GB20840 para transformadores combinados y ofrecen clases de exactitud 0,2 (tensión) y 0,2S (corriente). Verifique también la frecuencia del sistema (50–60 Hz), la relación de transformación requerida (tanto de tensión como de corriente) y la potencia secundaria (VA) necesaria para sus equipos de medición o protección. Además, asegúrese de que el nivel de aislamiento cumpla con GB/T 1207 y GB/T 1208 según su entorno operativo.
Q: ¿Cómo afecta la personalización de la relación de transformación (relación de tensión y corriente) en el rendimiento del transformador combinado?
A: La relación de transformación se define según las especificaciones del cliente y debe coincidir exactamente con los requisitos del sistema de medición o protección. Por ejemplo, una relación típica de tensión es 10000/100 V y de corriente 100/5 A o 200/5 A. Una selección incorrecta puede provocar errores de medición significativos o saturación del núcleo. Dado que estos transformadores ofrecen clase de exactitud 0,2S en corriente, es crucial ajustar la relación primaria a la carga real esperada para mantener la precisión, especialmente en aplicaciones de facturación energética. Consulte con el fabricante para validar compatibilidad térmica y electromagnética con su configuración específica.
Q: ¿Qué requisitos de instalación son críticos para garantizar la seguridad y el correcto funcionamiento del transformador combinado al aire libre?
A: Es fundamental instalar un pararrayos de óxido de zinc (ZnO) a menos de un metro del transformador, como exige la normativa GB20840.4-2015, para protegerlo contra sobretensiones atmosféricas. El equipo debe montarse en una estructura estable, con drenaje adecuado para evitar acumulación de agua, y respetando las distancias mínimas de seguridad eléctrica según la tensión nominal (6 o 10 kV). Además, verifique que el aceite mineral aislante (IEC 60296) no presente fugas y que el dispositivo antihumedad integrado esté sellado correctamente. La conexión a tierra del tanque debe cumplir con las normas locales de puesta a tierra industrial.
Q: ¿Qué mantenimiento preventivo requiere un transformador combinado JLS-6/JLS-10 con inmersión en aceite?
A: Estos transformadores requieren inspecciones periódicas cada 6–12 meses, incluyendo verificación visual del estado del tanque, sellos y nivel de aceite aislante (IEC 60296). Se recomienda realizar análisis del aceite cada 2–3 años para detectar humedad, gases disueltos o degradación dieléctrica. Limpieza de terminales y revisión del dispositivo antihumedad integrado son esenciales, especialmente en ambientes contaminados o húmedos. No obstante, al ser equipos sellados y sin partes móviles, su mantenimiento es mínimo comparado con otros tipos. Nunca opere el equipo si se detectan fugas de aceite o corrosión severa en el tanque.
Q: ¿Por qué es importante la clase de exactitud 0,2S en el transformador de corriente integrado?
A: La clase 0,2S indica alta precisión incluso a bajas cargas (hasta el 1% de la corriente nominal), lo cual es crítico en aplicaciones de medición de energía para facturación comercial o monitoreo de eficiencia. A diferencia de clases estándar (como 0,5 o 1), la “S” (special) garantiza errores de relación y fase mínimos en rangos amplios de carga, cumpliendo con GB20840.2-2014. Esto reduce incertidumbres en la medición y evita pérdidas económicas por subfacturación o errores en sistemas de control. Para proyectos industriales o redes inteligentes, esta clase es prácticamente obligatoria según regulaciones de calidad de energía en muchos países latinoamericanos.
Q: ¿Puedo operar el transformador combinado JLS en sistemas con frecuencia de 60 Hz si fue adquirido originalmente para 50 Hz?
A: Sí, siempre que se especifique durante la compra. Los modelos JLS-6 y JLS-10 están diseñados para operar en un rango de frecuencia de 50–60 Hz, como indica su ficha técnica. Sin embargo, la relación volt-segundo del núcleo magnético y las impedancias deben validarse para la frecuencia de operación real. Un cambio no declarado puede afectar la exactitud y generar calentamiento anómalo. Si ya posee el equipo, consulte la placa de características o al fabricante para confirmar la configuración de fábrica. En nuevos pedidos, indique claramente la frecuencia nominal del sistema para ajustar los devanados y pruebas de tipo según corresponda.
Q: ¿Qué ventajas ofrece la inmersión en aceite mineral frente a diseños en seco para transformadores combinados al aire libre?
A: La inmersión en aceite mineral (según IEC 60296) proporciona superior capacidad de disipación térmica, mayor rigidez dieléctrica y protección contra descargas parciales, lo cual es esencial en aplicaciones al aire libre expuestas a contaminación, humedad y variaciones térmicas. Además, el aceite sellado reduce la oxidación interna y prolonga la vida útil del aislamiento. Frente a los transformadores en seco, los modelos JLS ofrecen mejor estabilidad de precisión a lo largo del tiempo y menor sensibilidad a sobretensiones transitorias, siempre que se complemente con el pararrayos ZnO requerido. Esta tecnología es preferida en redes de media tensión donde la confiabilidad y exactitud son prioritarias.
Instalación y cableado
Dimensiones de instalación
Los modelos JLS-6 y JLS-10 comparten dimensiones de montaje compatibles y son adecuados para instalaciones al aire libre tanto en 6 kV como en 10 kV. Asegúrese de mantener distancias de seguridad adecuadas y un anclaje seguro conforme a los códigos eléctricos locales.
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 1050 |
| Ancho de base | 320 |
| Largo de base | 400 |
| Separación entre agujeros de montaje (L×A) | 280 × 200 |
| Altura de bornes desde la base | 850 |
Selección y preguntas frecuentes
Guía de selección
- Especifique las relaciones de tensión y corriente tanto para el TP como para el TC según los valores nominales de su red, para garantizar una medición precisa.
- Seleccione las clases de exactitud adecuadas: 0,2 para transformadores de tensión y 0,2S para transformadores de corriente, estándar en aplicaciones de facturación de alta precisión.
- Confirme la carga secundaria (potencia aparente en VA) para que coincida con los equipos de medición conectados y evitar errores de medición.
- Defina las condiciones ambientales, incluyendo rango de temperatura ambiente, altitud (estándar hasta 1000 m) y severidad de contaminación, para seleccionar adecuadamente el aislamiento.
- Solicite personalización para relaciones no estándar, mayor exactitud o modificaciones estéticas del gabinete, adaptadas a necesidades específicas del proyecto.
- Incluya protección contra sobretensiones instalando un pararrayos de óxido de zinc a menos de 1 metro del transformador, conforme a normas de seguridad.
- Verifique las marcas de bornes y esquemas de conexión durante la instalación para evitar conexiones incorrectas que puedan dañar contadores o comprometer la seguridad.
Frequently Asked Questions
Q1: ¿Cómo se protege el transformador contra sobretensiones atmosféricas?
Requiere instalar un pararrayos de óxido de zinc a menos de un metro del equipo. El tanque incluye protección antihumedad integrada. Consulte al equipo técnico para especificaciones de aislamiento.
Q2: ¿Qué clase de exactitud ofrecen los transformadores de corriente?
Los transformadores de corriente cuentan con clase de exactitud 0,2S. Los de tensión ofrecen clase 0,2. Confirme la relación y carga secundaria exacta según su proyecto.
Q3: ¿Bajo qué normas internacionales se fabrican estos transformadores combinados?
Cumplen con las normas GB20840.2, GB20840.3 y GB20840.4. El nivel de aislamiento se rige por GB/T 1207 y GB/T 1208. Solicite los certificados de fábrica actualizados.
Q4: ¿Se pueden personalizar las relaciones de tensión y corriente?
Sí, las relaciones se fabrican según especificación del cliente, como 10000/100 V o 200/5 A. La potencia secundaria también es configurable. Envíe su requerimiento técnico para cotización.
Q5: ¿Cuál es el tipo de aceite aislante utilizado?
Utiliza aceite mineral aislante conforme a la norma IEC 60296. El diseño es de inmersión en aceite para aire libre. Consulte detalles de mantenimiento y llenado.
Q6: ¿Son compatibles con sistemas eléctricos de 60 Hz?
Sí, el equipo opera en frecuencias de sistema de 50 a 60 Hz. Asegúrese de indicar la frecuencia nominal de su red al realizar el pedido.
Q7: ¿Para qué aplicaciones se utilizan los modelos JLS-6 y JLS-10?
Son transformadores combinados al aire libre para sistemas de 6 kV y 10 kV. Se emplean en medición y protección de redes de distribución. Contacte para verificar compatibilidad.
