Комбинированные масляные трансформаторы JLS-6 и JLS-10 для наружной установки представляют собой современные измерительные устройства, предназначенные для работы в трёхфазных сетях переменного тока частотой 50–60 Гц с номинальным напряжением до 10 кВ. Они объединяют в одном корпусе трансформаторы тока и напряжения, обеспечивая точный учёт активной и реактивной энергии. Благодаря компактной и лёгкой конструкции с повышенной защитой от влаги, данные трансформаторы идеально подходят для сельских электрических сетей, промышленных подстанций и модернизации инфраструктуры распределительных сетей.
Благодаря прочной маслонаполненной конструкции серия JLS обеспечивает превосходную изоляцию, термическую стабильность и долговечность. Встроенный влагозащитный элемент предотвращает проникновение влаги, значительно увеличивая срок службы оборудования в сложных климатических условиях. Конфигурация трёхфазного соединения по схеме V/V гарантирует точный и эффективный учёт электроэнергии при полной совместимости со стандартными счётчиками.
Конструкция
Измерительный бак содержит два однофазных электромагнитных трансформатора напряжения (ТН) и два трансформатора тока (ТТ), надёжно закреплённых на опорной плите внутри маслонаполненного бака. Корпус бака выполнен в виде прямоугольного параллелепипеда и оснащён указателем уровня масла, заземляющим болтом и сливным клапаном на боковой стороне. Два монтажных кольца на крышке обеспечивают безопасную транспортировку и установку. Маркировка выводов соответствует стандартным обозначениям: первичные выводы ТТ обозначены P1/P2, вторичные — S1/S2; у ТН первичные выводы обозначены A/X, вторичные — a/x или da/dn для вспомогательных обмоток. Предупреждение по безопасности: Перед включением трансформатора под напряжение необходимо удалить заглушку дыхательного устройства, расположенную в центре резиновой подушки влагозащитного элемента, чтобы обеспечить нормальное расширение масла и баланс давления.

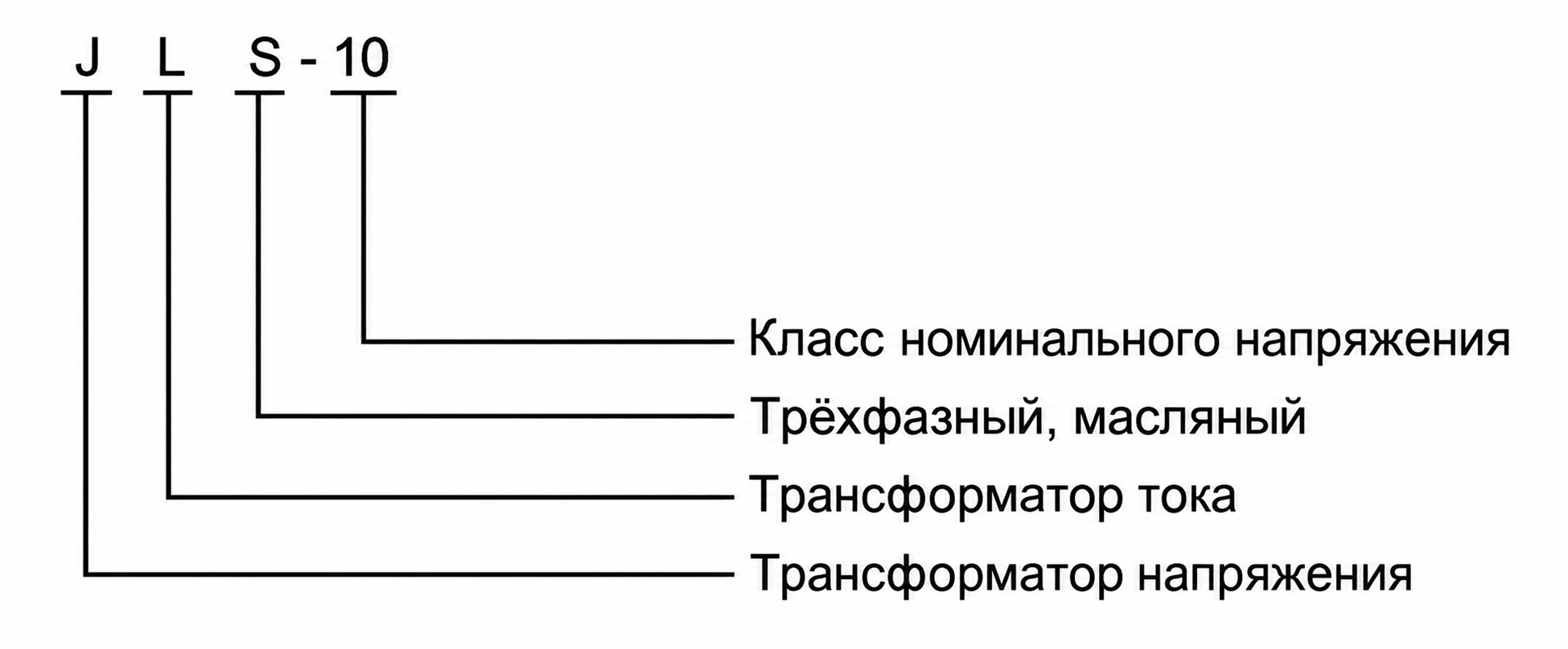

Расшифровка обозначения типа: JLS-10
- J: Трансформатор напряжения
- L: Трансформатор тока
- S: Трёхфазный, масляный тип
- 10: Номинальный класс напряжения (10 кВ)
Технические параметры
Условия эксплуатации
- Измерительный бак соответствует требованиям стандарта GB20840.4-2015 для комбинированных трансформаторов.
- Трансформаторы тока соответствуют стандартам GB20840.2-2014 и GB20840.1-2010.
- Трансформаторы напряжения соответствуют требованиям стандартов GB20840.3-2013 и GB20840.1-2010.
- Для эффективной защиты от грозовых перенапряжений необходимо установить оксидно-цинковый разрядник на расстоянии не более одного метра от места установки изделия.
Технические параметры
| Параметр | Значение |
|---|---|
| Частота сети | 50–60 Гц |
| Номинальное первичное напряжение | 6 кВ / 10 кВ |
| Коэффициент трансформации по напряжению | По спецификации (например, 10000/100 В) |
| Коэффициент трансформации по току | По спецификации (например, 100/5 А, 200/5 А и т.д.) |
| Класс точности (по напряжению) | 0,2 |
| Класс точности (по току) | 0,2S |
| Вторичная мощность (В·А) | По требованию заказчика (например, 10 В·А, 15 В·А) |
| Уровень изоляции | Соответствует GB/T 1207 и GB/T 1208 |
| Тип масла | Минеральное изоляционное масло, соответствующее IEC 60296 |
| Защита | Встроенный влагозащитный элемент; требуется внешний ZnO-разрядник на расстоянии ≤1 м |
Установка и подключение
Габаритные и установочные размеры
Модели JLS-6 и JLS-10 имеют совместимые установочные размеры и подходят для наружной установки как в сетях 6 кВ, так и 10 кВ. Обеспечьте достаточные монтажные зазоры и надёжное крепление в соответствии с местными нормами электробезопасности.
| Размер | Значение (мм) |
|---|---|
| Общая высота | 1050 |
| Ширина основания | 320 |
| Длина основания | 400 |
| Расстояние между монтажными отверстиями (Д×Ш) | 280 × 200 |
| Высота выводов от основания | 850 |
Подбор и частые вопросы
Руководство по выбору
- Укажите коэффициенты трансформации по напряжению и току для ТН и ТТ в соответствии с номинальными параметрами вашей сети для обеспечения точного учёта.
- Выберите соответствующие классы точности — 0,2 для трансформаторов напряжения и 0,2S для трансформаторов тока являются стандартными для высокоточных расчётных применений.
- Подтвердите вторичную нагрузку (номинальную мощность в В·А), чтобы обеспечить согласование с подключаемыми измерительными приборами и избежать погрешностей измерения.
- Определите условия эксплуатации, включая диапазон температур окружающей среды, высоту над уровнем моря (стандартно до 1000 м) и степень загрязнения для правильного выбора изоляции.
- Запросите изготовление по индивидуальному заказу при необходимости нестандартных коэффициентов трансформации, повышенной точности или изменённого внешнего вида корпуса для удовлетворения специфических требований проекта.
- Обеспечьте защиту от грозовых перенапряжений, установив оксидно-цинковый разрядник на расстоянии не более 1 метра от трансформатора в соответствии с требованиями нормативных документов.
- Проверьте маркировку выводов и схемы подключения при монтаже во избежание ошибок, которые могут привести к повреждению счётчиков или созданию угрозы безопасности.
Часто задаваемые вопросы
Вопрос 1: Для каких применений подходит трансформатор JLS-10?
Трансформатор JLS-10 предназначен для наружной установки в сетях переменного тока 6 кВ и 10 кВ и подходит для сельских распределительных сетей, промышленных подстанций, коммерческих объектов и проектов модернизации электросетей, где требуется надёжный интегрированный учёт электроэнергии.
Вопрос 2: Как влагозащитное устройство повышает долговечность трансформатора?
Встроенное влагозащитное устройство герметизирует масляный бак от проникновения влаги и конденсата, защищая внутренние обмотки и изоляцию от старения. Эта функция существенно повышает надёжность оборудования при эксплуатации во влажных, прибрежных или регионах с высоким уровнем осадков.
Вопрос 3: Можно ли изготовить трансформатор JLS-10 по индивидуальным требованиям?
Да. Возможны варианты исполнения с нестандартными коэффициентами трансформации по напряжению/току, альтернативными классами точности (например, 0,5, 0,5S), специальными значениями вторичной нагрузки и изменённой конструкцией измерительного шкафа для эстетической или пространственной интеграции в существующую инфраструктуру.
Вопрос 4: Каково техническое обслуживание трансформатора JLS-10?
Регламентное обслуживание включает периодический контроль уровня масла по указателю, проверку уплотнений на наличие утечек, очистку наружных поверхностей и проверку целостности заземления. Дыхательное устройство влагозащитного элемента должно оставаться свободным от загрязнений после первоначального ввода в эксплуатацию.
Вопрос 5: Каким нормативным требованиям соответствует трансформатор JLS-10?
Трансформатор JLS-10 соответствует национальным стандартам КНР GB20840.4-2015 (комбинированные трансформаторы), GB20840.2-2014 (трансформаторы тока) и GB20840.3-2013 (трансформаторы напряжения). Для защиты от грозовых импульсов требуется установка оксидно-цинкового разрядника на расстоянии не более 1 метра от трансформатора в соответствии с передовыми практиками эксплуатации наружного высоковольтного оборудования.
Часто задаваемые вопросы
Q1: Как правильно установить защиту от перенапряжений для этого трансформатора?
Требуется установка оксидно-цинкового разрядника (ZnO) на расстоянии не более 1 метра от изделия. Встроенный влагозащитный элемент обеспечивает базовую защиту, но внешний разрядник обязателен. Уточните модель разрядника у инженеров.
Q2: Какой класс точности предусмотрен для коммерческого учета электроэнергии?
Для учета используется класс точности 0,2S по току и 0,2 по напряжению. Это гарантирует высокую точность измерений в широком диапазоне нагрузок. Подтвердите требуемую вторичную нагрузку при заказе.
Q3: Подходит ли данная модель для эксплуатации на открытых подстанциях?
Да, трансформатор JLS-10 предназначен для наружной установки. Он заполнен минеральным изоляционным маслом по стандарту IEC 60296 и имеет надежную влагозащиту. Уровень изоляции соответствует требованиям GB/T 1207 и 1208.
Q4: Можно ли заказать нестандартные коэффициенты трансформации по току?
Да, коэффициенты трансформации по току и напряжению изготавливаются по индивидуальной спецификации. Стандартные варианты включают 100/5 А, 200/5 А и 10000/100 В. Технические параметры фиксируются в договоре.
Q5: Каким международным и национальным стандартам соответствует оборудование?
Изделие соответствует стандартам GB20840 (серии 1, 2, 3, 4) и GB/T 1207, GB/T 1208. Уровень изоляции и параметры масла подтверждены протоколами испытаний. Запросите сертификаты у менеджера.
Q6: Что представляет собой комбинированный трансформатор JLS-10 от производителя?
Это измерительный масляный трансформатор, объединяющий функции трансформаторов тока и напряжения в одном баке. Применяется в сетях 6-10 кВ частотой 50-60 Гц. Уточните наличие на складе.
