نظرة عامة
سلسلتا JLSZW-6 وJLSZW-10 هما محولان مدمجان ثلاثيا الطور من النوع الجاف، مصممان لأنظمة توزيع التيار المتردد متوسطة الجهد في البيئات الخارجية. يدمج هذان الجهازان وظيفتي قياس الجهد والتيار في وحدة واحدة مدمجة ومعزولة غالفانيًا، ويُخرجان إشارات ثانوية قياسية لتطبيقات قياس الطاقة بدقة، والمراقبة، والتحكم الإشرافي.
تم تصنيع المحولات بهيكل مسبوك بالراتنج الإبوكسي تحت فراغ، مما يمنحها متانة بيئية ممتازة، ومقاومة عالية للرطوبة، وموثوقية طويلة الأمد حتى في الظروف الخارجية القاسية ضمن الشبكات الكهربائية الحضرية والريفية والصناعية.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 6 كيلوفولت (JLSZW-6) / 10 كيلوفولت (JLSZW-10) |
| التردد المقنن | 50 هرتز (60 هرتز حسب الطلب) |
| تكوين محول الجهد (VT) | محولا جهد أحاديا الطور متصلان على توصيل V/V |
| تكوين محول التيار (CT) | محولا تيار على الطور A والطور C |
| جهد الخرج الثانوي لمحول الجهد | 100 فولت بين الخطوط |
| قدرة خرج محول الجهد (الدرجة 0.2) | 2 × 15 فولت أمبير |
| قدرة خرج محول الجهد (الدرجة 0.5) | 2 × 30 فولت أمبير |
| تيار الخرج الثانوي لمحول التيار | 5 أمبير، 2 أمبير، أو 1 أمبير |
| درجات دقة محول التيار | 0.2، 0.2S، 0.5 (لأغراض القياس والحماية) |
| مستوى العزل (JLSZW-10) | 12/42/75 كيلوفولت (Um/Up/Ud) |

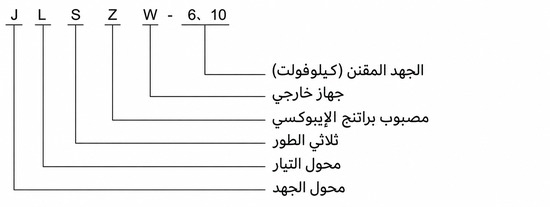

ترميز الموديل
- J: يشمل وظيفة محول الجهد (VT)
- L: يشمل وظيفة محول التيار (CT)
- S: تكوين ثلاثي الطور
- Z: هيكل تركيب من النوع الداعم (عمودي)
- W: نوع التركيب الخارجي
- 6 / 10: فئة الجهد بالكيلوفولت

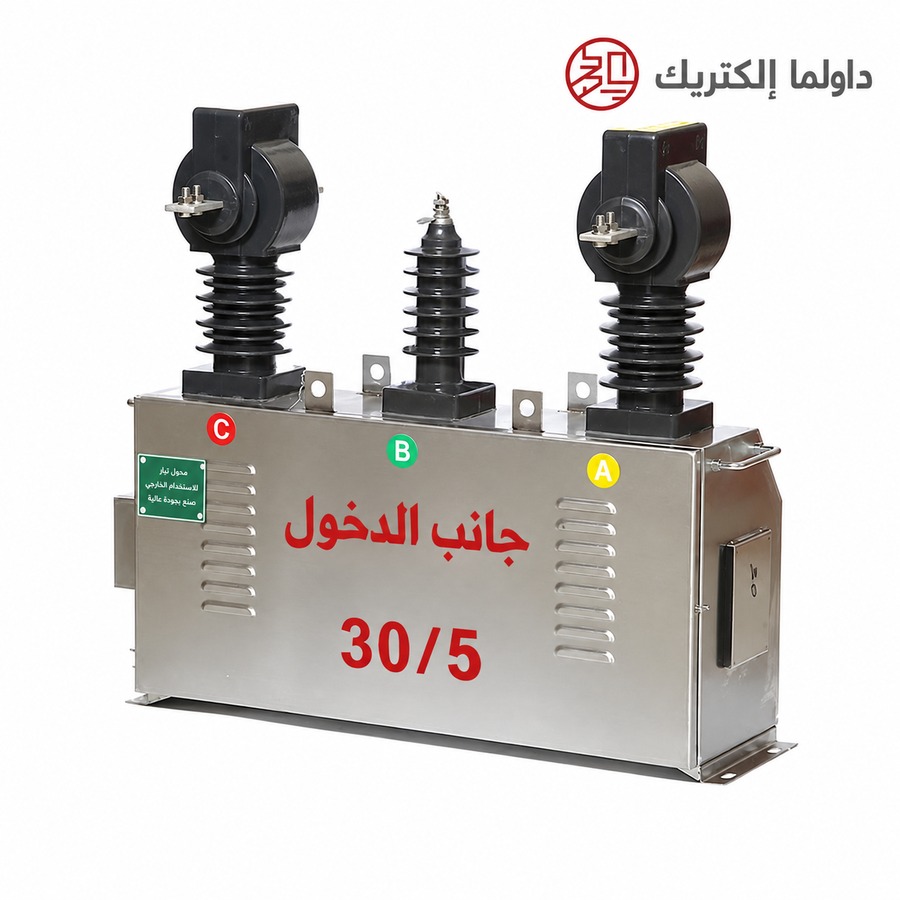

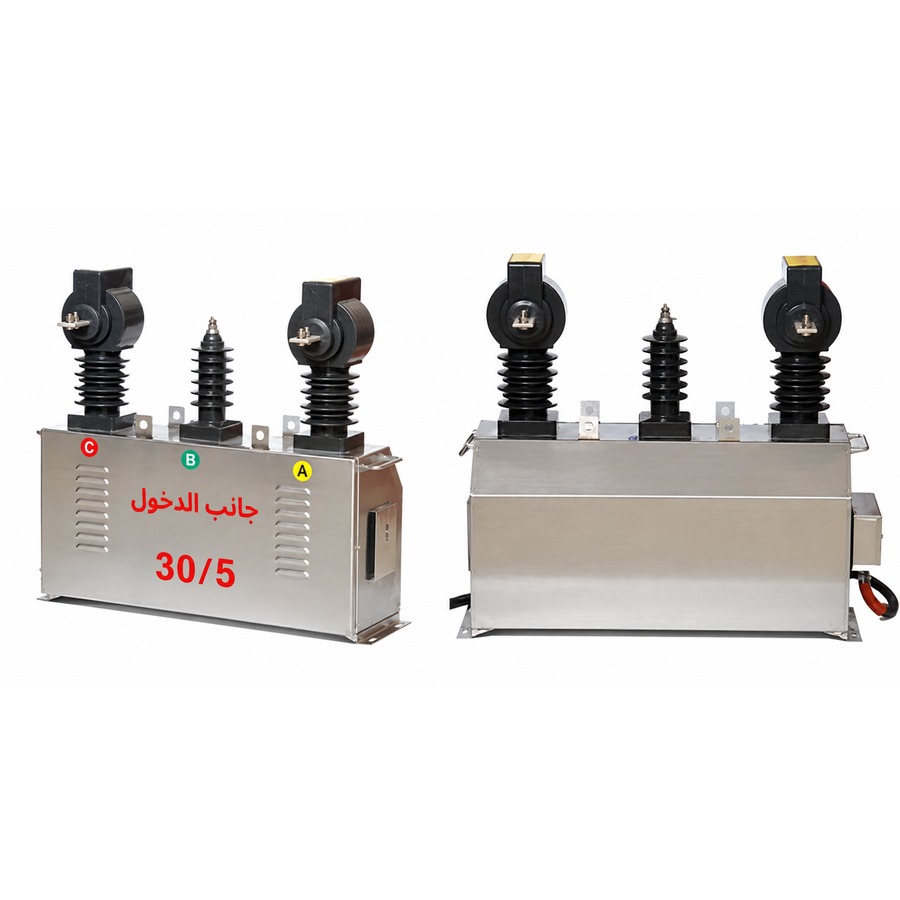

البناء
يتميز المحول بهيكل مغلق بالكامل مصنوع من الراتنج الإبوكسي المسبوك تحت فراغ، مما يضمن عزلًا خاليًا من الفراغات، واستقرارًا عازلًا ممتازًا، ومقاومة قوية لاختراق الرطوبة، والتدهور الناتج عن الأشعة فوق البنفسجية، والرشح الملحي، والتلوث الجوي. توفر المادة العازلة عالية الجودة والمقاومة للشيخوخة سلامة ميكانيكية طويلة الأمد وأداءً ممتازًا في مقاومة التلوث لضمان خدمة موثوقة في البيئات الخارجية.
تسهّل أحكام التركيب المتكاملة ولفات الخرج الثانوية المزوّدة بمنافذ متعددة عملية التركيب وتحسّن دقة القياس. ويقلل التصميم المدمج من البصمة المساحية مع دعم تركيبه على الأعمدة أو المنصات في المحطات الفرعية الخارجية ومحطات التوزيع الهوائية.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: خارجي، مع غلاف مقاوم للعوامل الجوية
- الارتفاع: ≤ 1000 متر (أعلى حسب الطلب مع تعديل)
- درجة الحرارة المحيطة: من -25°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، ومتوسط شهري ≤ 90%
- التعرض البيئي: المطر، الرياح، الإشعاع الشمسي، والتلوث
- الشدة الزلزالية: ≤ 7 درجات (أعلى متوفرة حسب الطلب)
البيانات الفنية
| التيار الأولي المقنن (A) |
التيار الثانوي المقنن |
درجة الدقة (أمثلة) |
الحمل المقنن (VA) |
|---|---|---|---|
| 5 إلى 600 | 5 أمبير | 0.2، 0.2S، 0.5 | 2.5، 5، 10، 15 (حسب التحديد) |
| 10 إلى 600 | 2 أمبير | 0.2، 0.2S، 0.5 | 2.5، 5، 10 (حسب التحديد) |
| 10 إلى 600 | 1 أمبير | 0.2، 0.2S، 0.5 | 1.25، 2.5، 5 (حسب التحديد) |
التركيب والتوصيلات

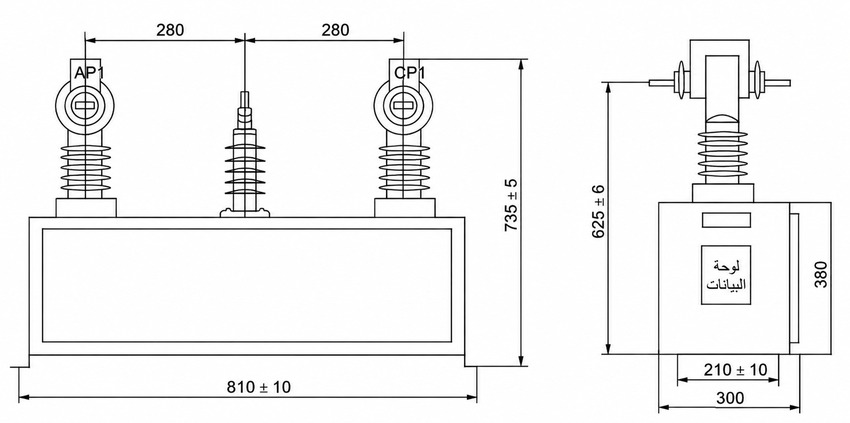

مخطط التركيب
يضمن التركيب الصحيح السلامة والأداء والامتثال لمتطلبات المرافق المحلية. يجب تثبيت المحول المدمج بإحكام باستخدام هيكل الدعم المخصص لتطبيقات الأعمدة أو المنصات. تُوصَل الدوائر الأولية عبر أطراف خطوط هوائية أو وصلات قضبان مشدودة، مع الحفاظ على مسافات عزل كافية للتبريد وتبدد الحرارة والعمل الآمن على الخطوط المشحونة.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع | حسب الرسم الهندسي من المصنع |
| العرض | حسب الرسم الهندسي من المصنع |
| العمق | حسب الرسم الهندسي من المصنع |
| التباعد بين الأطوار | حسب الطلب (مثال: 340 مم) |
| نمط ثقوب التركيب | حسب التكوين المطلوب |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد فئة جهد النظام (6 كيلوفولت أو 10 كيلوفولت) لاختيار الموديل JLSZW-6 أو JLSZW-10.
- اختر تيار محول التيار الأولي بناءً على تصنيف التغذية/الحمل والنطاق التشغيلي المتوقع.
- اختر درجات دقة محولي الجهد والتيار (مثل 0.2، 0.2S، 0.5) وفقًا لمتطلبات القياس أو الحماية.
- احسب الحمل الكلي (بالفولت أمبير) للأجهزة المتصلة (عدادات، مرحلات، وخسائر الأسلاك) لتحديد القدرة المقننة المطلوبة.
- تحقق من مستوى العزل والمسافة الزاحفة مقابل شدة التلوث والارتفاع عن سطح البحر.
- تأكد من أن تحمل محول التيار للدوائر القصيرة (Ith/Idyn) يتوافق مع مستويات العطل في النظام عند الحاجة.
الأسئلة الشائعة
س1: ما درجة الدقة الموصى بها لتطبيقات الفوترة التجارية؟
اختر الدرجة 0.2S لقياس الفوترة بدقة عالية. فهي تضمن دقة ممتازة عبر نطاق واسع من التيارات. يُرجى التواصل مع فريقنا الهندسي لإجراء حسابات الحمل المحددة.
س2: هل يمكن لهذا المحول المدمج العمل في بيئات ذات ارتفاعات عالية؟
تدعم الموديلات القياسية ارتفاعات تصل إلى 1000 متر. وللتركيبات فوق هذا الحد، يلزم إدخال تعديلات تصميمية خاصة. يُرجى تزويدنا بالارتفاع الدقيق لموقعك لتقييمه في المصنع.
س3: هل تُجرى اختبارات معيّنة في المصنع قبل الشحن؟
تُجرى اختبارات روتينية قياسية للتحقق من المعايير الكهربائية الأساسية وسلامة العزل. ويمكن ترتيب اختبارات متخصصة إضافية وفقًا لمواصفات المشروع. يُرجى تأكيد متطلباتك الخاصة بالاختبارات أثناء مرحلة الطلب.
س4: كيف يؤدّي الجهاز في المناطق ذات النشاط الزلزالي العالي؟
يتحمل التصميم القياسي شدة زلزالية تصل إلى 7 درجات. وللمشاريع الواقعة في مناطق زلزالية أعلى، يتوفر تعزيز هيكلي. يُرجى تحديد متطلباتك الزلزالية المحلية أثناء مرحلة الاستفسار.
س5: هل هذا المحول المدمج مناسب لقياس الطاقة في المحطات الفرعية الخارجية؟
نعم، إن محول JLSZW-10KV هو محول مدمج جاف للتركيب الخارجي. وهو يدمج تحويل التيار والجهد لقياس وحماية موثوقَين. ويضمن هذا التصميم أداءً مستقرًا تحت مختلف الظروف البيئية.
س6: ما مستوى العزل المطبق على موديل JLSZW-10؟
مستوى العزل القياسي هو 12/42/75 كيلوفولت لـ (Um/Up/Ud). كما يتميز بمسافة زاحفة دنيا تبلغ 440 مم لتحمل التلوث الخارجي. يُرجى التحقق من توافق هذه المعاملات مع معايير شبكتك المحلية.
