Обзор

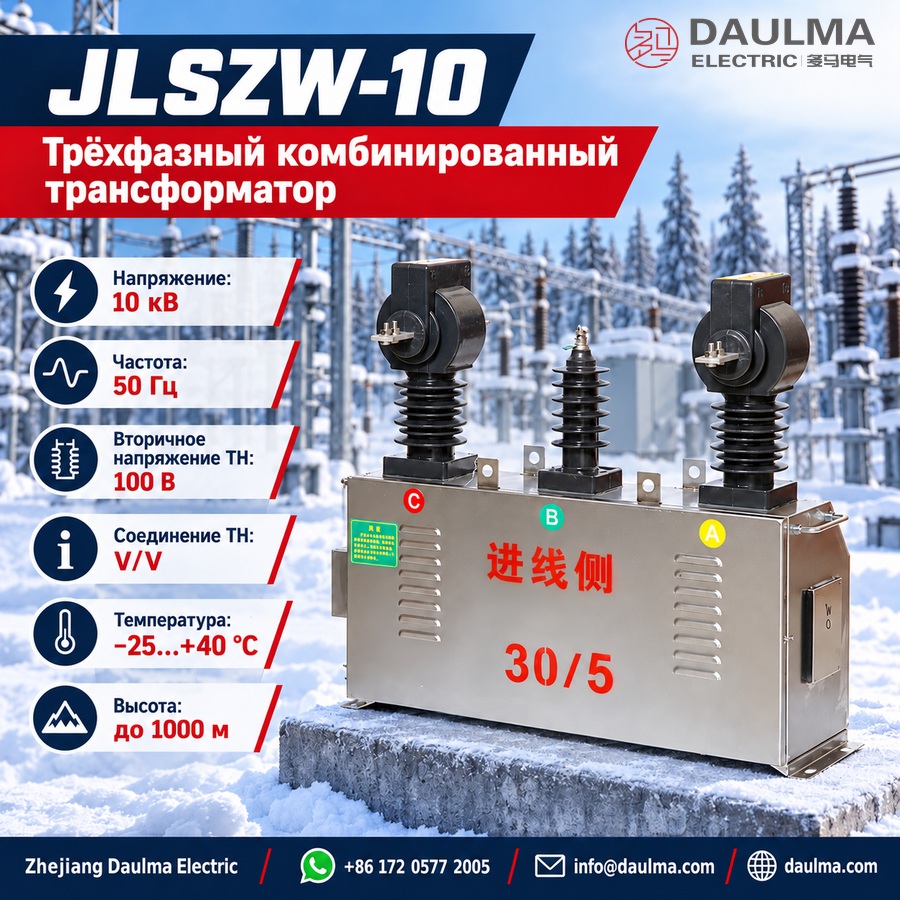

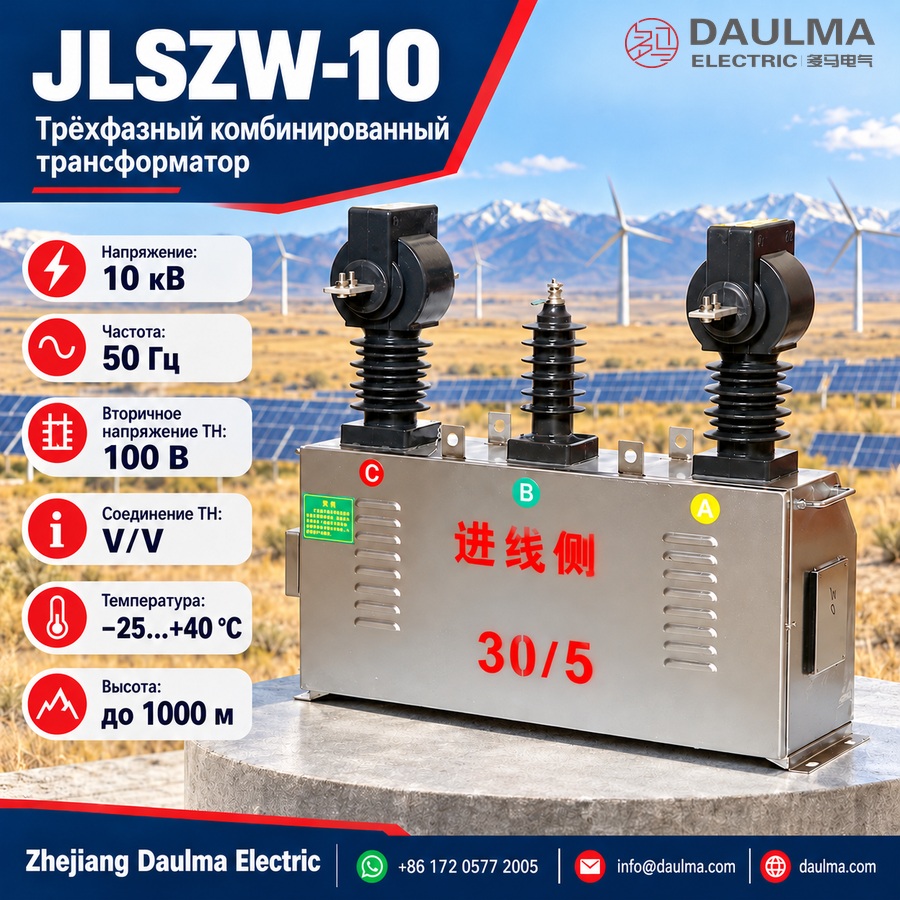

Серии JLSZW-6 и JLSZW-10 — это трехфазные сухие комбинированные измерительные трансформаторы, предназначенные для наружных средневольтных распределительных сетей переменного тока. Данные устройства объединяют функции измерения напряжения и тока в одном компактном гальванически изолированном корпусе, обеспечивая стандартизованные вторичные сигналы для точного учета электроэнергии, мониторинга и систем диспетчерского управления.
Благодаря конструкции из эпоксидной смолы с вакуумной заливкой трансформаторы обладают высокой устойчивостью к внешним воздействиям, влагостойкостью и долговременной надежностью в суровых условиях эксплуатации — в городских, сельских и промышленных электрических сетях.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 6 кВ (JLSZW-6) / 10 кВ (JLSZW-10) |
| Номинальная частота | 50 Гц (по запросу — 60 Гц) |
| Конфигурация ТН | Два однофазных ТН в соединении V/V |
| Конфигурация ТТ | ТТ в фазах A и C |
| Вторичное напряжение ТН | 100 В между фазами |
| Мощность ТН (класс 0,2) | 2 × 15 В·А |
| Мощность ТН (класс 0,5) | 2 × 30 В·А |
| Вторичный ток ТТ | 5 А, 2 А или 1 А |
| Классы точности ТТ | 0,2; 0,2S; 0,5 (для учета/защиты) |
| Уровень изоляции (JLSZW-10) | 12/42/75 кВ (Um/Up/Ud) |

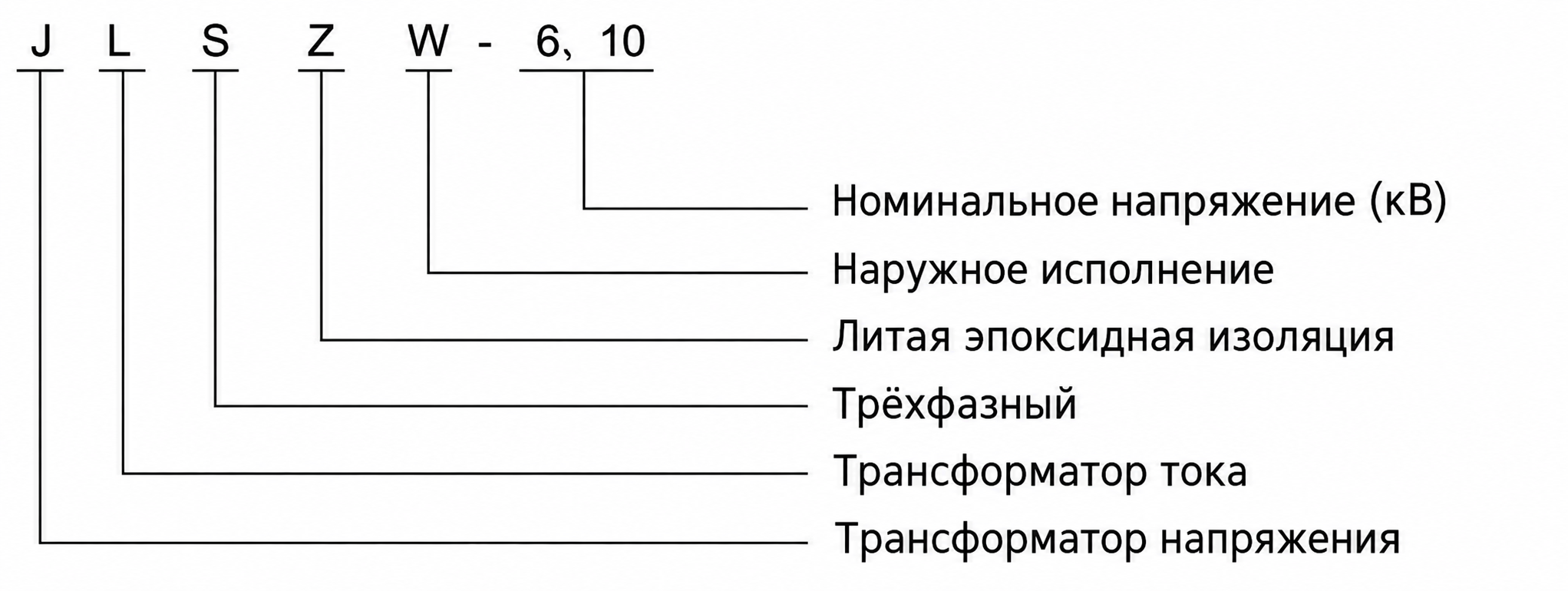

Расшифровка обозначения модели
- J: включает функцию трансформатора напряжения (ТН)
- L: включает функцию трансформатора тока (ТТ)
- S: трехфазное исполнение
- Z: опорная (столбовая) конструкция крепления
- W: тип для наружной установки
- 6 / 10: класс напряжения в кВ
Конструкция
Трансформатор выполнен в полностью герметичном исполнении с вакуумной заливкой эпоксидной смолой, что обеспечивает безвоздушную изоляцию, отличную диэлектрическую стабильность и высокую устойчивость к проникновению влаги, УФ-излучению, солевому туману и атмосферным загрязнениям. Высококачественный изоляционный материал, устойчивый к старению, гарантирует длительную механическую прочность и антизагрязняющие свойства при эксплуатации на открытом воздухе.
Интегрированные элементы крепления и отводы вторичных обмоток упрощают монтаж и повышают точность учета. Компактная конструкция минимизирует занимаемую площадь и допускает установку на опорах или платформах в наружных подстанциях и воздушных распределительных узлах.
Технические параметры
Условия эксплуатации
- Среда установки: наружная, с защитным корпусом от атмосферных воздействий
- Высота над уровнем моря: ≤ 1000 м (по запросу — выше с корректировкой)
- Температура окружающей среды: от –25 °C до +40 °C
- Относительная влажность: среднесуточная ≤ 95 %, среднемесячная ≤ 90 %
- Атмосферные воздействия: дождь, ветер, солнечная радиация, загрязнение
- Сейсмическая интенсивность: ≤ 7 баллов (по запросу — выше)
Технические данные
| Номинальный первичный ток (А) |
Номинальный вторичный ток |
Класс точности (примеры) |
Номинальная нагрузка (В·А) |
|---|---|---|---|
| 5–600 | 5 А | 0,2; 0,2S; 0,5 | 2,5; 5; 10; 15 (по спецификации) |
| 10–600 | 2 А | 0,2; 0,2S; 0,5 | 2,5; 5; 10 (по спецификации) |
| 10–600 | 1 А | 0,2; 0,2S; 0,5 | 1,25; 2,5; 5 (по спецификации) |
Установка и подключение
Схема монтажа
Правильная установка обеспечивает безопасность, надежную работу и соответствие требованиям местных энергоснабжающих организаций. Комбинированный трансформатор должен быть надежно закреплен на предназначенной опорной конструкции для установки на опоре или платформе. Первичные соединения выполняются через выводы для воздушных линий или болтовые контактные зажимы для шин, при этом необходимо соблюдать достаточные расстояния для изоляции, теплоотвода и безопасной работы под напряжением.
Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Высота | По заводскому чертежу |
| Ширина | По заводскому чертежу |
| Глубина | По заводскому чертежу |
| Межфазное расстояние | По заказу (например, 340 мм) |
| Схема отверстий под крепление | В соответствии с заказанной конфигурацией |
Подбор и частые вопросы
Руководство по выбору
- Определите класс напряжения сети (6 кВ или 10 кВ) для выбора модели JLSZW-6 или JLSZW-10.
- Выберите первичный ток ТТ в зависимости от номинала фидера/нагрузки и ожидаемого диапазона эксплуатации.
- Укажите классы точности ТН и ТТ (например, 0,2; 0,2S; 0,5) в соответствии с требованиями учета или защиты.
- Рассчитайте суммарную нагрузку (В·А) для подключенных счетчиков, реле и потерь в проводах, чтобы задать номинальную мощность.
- Проверьте уровень изоляции и длину пути утечки в соответствии с уровнем загрязнения и высотой над уровнем моря.
- Убедитесь, что ТТ выдерживает ток короткого замыкания (Ith/Idyn), соответствующий уровню аварийных токов в сети (при необходимости).
Часто задаваемые вопросы
В1: Какой класс точности рекомендуется для коммерческого учета электроэнергии?
Для точного коммерческого учета выбирайте класс 0,2S. Он обеспечивает высокую точность в широком диапазоне токов. Обратитесь в нашу инженерную службу для расчета конкретной нагрузки.
В2: Может ли этот комбинированный трансформатор эксплуатироваться в условиях высокогорья?
Стандартные модели рассчитаны на высоту до 1000 м. Для установки выше этого уровня требуются специальные конструктивные корректировки. Укажите точную высоту объекта для оценки на заводе.
В3: Проводятся ли специальные испытания на заводе перед отгрузкой?
Стандартные приемо-сдаточные испытания подтверждают основные электрические параметры и целостность изоляции. Дополнительные специализированные испытания могут быть организованы по требованиям проекта. Уточните необходимые виды испытаний при оформлении заказа.
В4: Как устройство ведет себя в сейсмоопасных районах?
Стандартная конструкция выдерживает сейсмическую интенсивность до 7 баллов. Для проектов в зонах с более высокой сейсмичностью доступно усиление конструкции. Укажите местные сейсмические требования уже на этапе запроса.
В5: Подходит ли этот комбинированный трансформатор для учета на наружных подстанциях?
Да, JLSZW-10 кВ — это сухой наружный комбинированный трансформатор. Он объединяет функции трансформации тока и напряжения для надежного учета и защиты. Конструкция обеспечивает стабильную работу при различных климатических воздействиях.
В6: Какой уровень изоляции предусмотрен для модели JLSZW-10?
Стандартный уровень изоляции — 12/42/75 кВ (Um/Up/Ud). Также предусмотрен минимальный путь утечки 440 мм для устойчивости к наружному загрязнению. Убедитесь, что эти параметры соответствуют требованиям вашей сетевой организации.
Часто задаваемые вопросы
Q1: Можно ли эксплуатировать трансформатор JLSZW-10 на открытом воздухе в холодном климате?
Да, модель предназначена для наружной установки в защитном корпусе. Диапазон рабочих температур составляет от –25 °C до +40 °C при влажности до 95%. Для специфических климатических зон требуется уточнение модификации.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс точности 0,2S. Он обеспечивает высокую точность измерений в диапазоне токов от 5 до 600 А при вторичных токах 1, 2 или 5 А. Уточняйте номинальную нагрузку при заказе.
Q3: Как адаптировать трансформатор для эксплуатации на высоте более 1000 метров?
Стандартное исполнение рассчитано на высоту до 1000 м. Для высокогорных регионов требуется корректировка изоляции и тепловых параметров по индивидуальному запросу. Свяжитесь с отделом продаж для расчета.
Q4: Подходит ли базовая комплектация для сейсмических зон с интенсивностью выше 7 баллов?
Базовая стойкость ограничена 7 баллами. Для более высоких значений требуется специальное исполнение с усилением конструкции. Технические условия согласовываются с заводом на этапе проектирования.
Q5: Что входит в стандартный объем приемо-сдаточных испытаний перед отгрузкой?
Перечень тестов определяется технической документацией и подлежит согласованию. Обычно включает проверку коэффициента трансформации и сопротивления изоляции. Детальный протокол испытаний уточняйте у менеджера при оформлении заказа.
Q6: Для каких распределительных устройств предназначены трансформаторы серии JLSZW-6/10 кВ?
Оборудование применяется в комплектных подстанциях и открытых распределительных устройствах класса 6 и 10 кВ. Является комбинированным решением для измерения тока и напряжения. Подбор модификации осуществляется по опросному листу.
