Transformador combinado trifásico de tipo seco para exteriores JLSZW-10KV

  • Tensión nominal de 10kV, diseño trifásico, instalación en exteriores
  • Aislamiento de tipo seco y funcionamiento libre de mantenimiento
  • TC y TT combinados en una única unidad resistente a la intemperie
  • Compatible con 50Hz/60Hz para diversos sistemas de potencia
  • Adecuado para distribución en exteriores y aplicaciones industriales

Descripción general

Las series JLSZW-6 y JLSZW-10 son transformadores combinados instrumentales trifásicos en seco diseñados para sistemas de distribución de corriente alterna de media tensión en exteriores. Estas unidades integran las funciones de medición de tensión y corriente en un único conjunto compacto y galvánicamente aislado, proporcionando señales secundarias normalizadas para aplicaciones precisas de facturación energética, monitoreo y control supervisado.

Fabricados con construcción moldeada al vacío en resina epoxi, los transformadores ofrecen una excelente durabilidad ambiental, resistencia a la humedad y fiabilidad a largo plazo en condiciones exteriores exigentes en redes eléctricas urbanas, rurales e industriales.

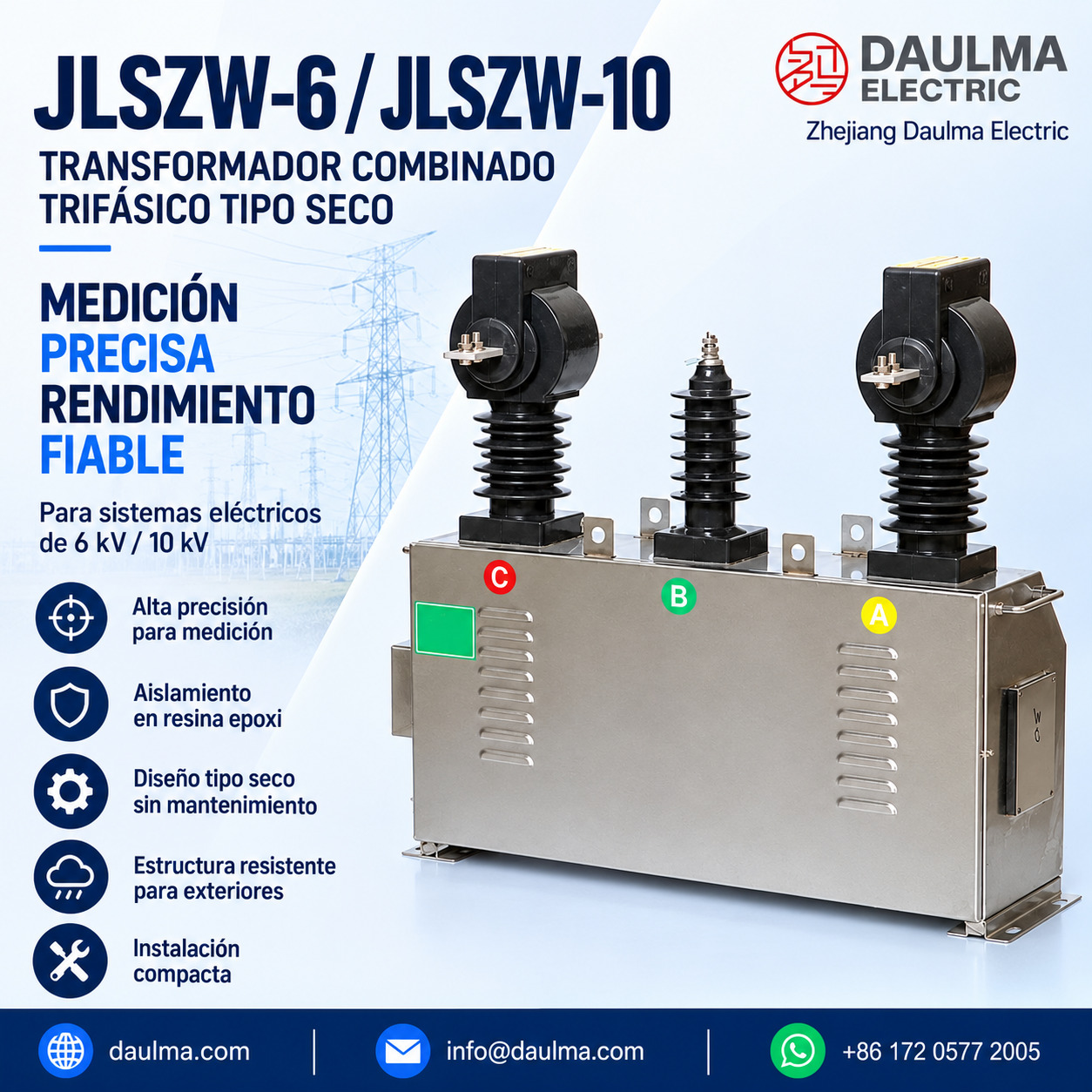

Transformador combinado trifásico en seco para exteriores JLSZW-10 kV

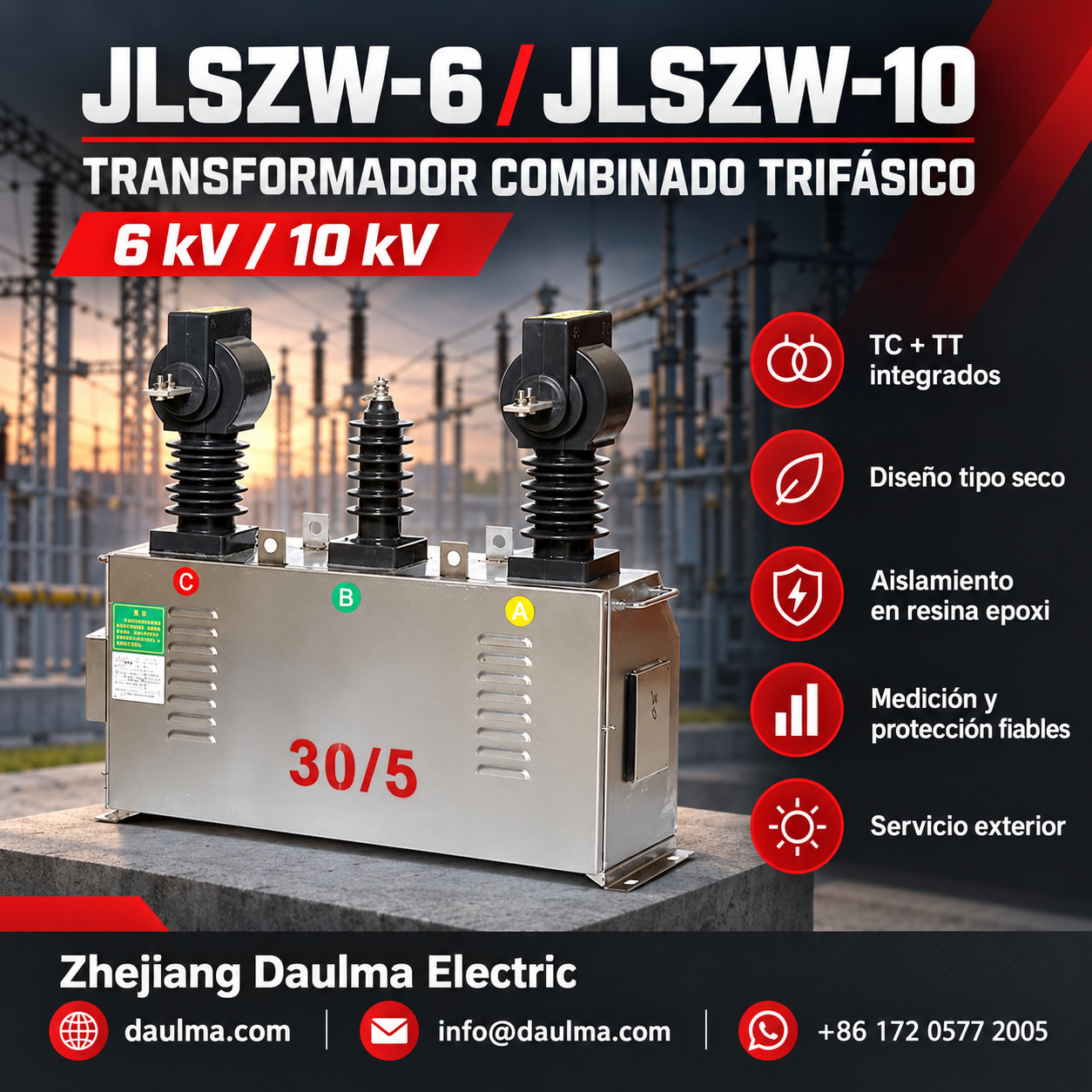

Póster en español del transformador combinado trifásico JLSZW-6 / JLSZW-10

Resumen de características principales

Parámetro Valor
Clase de tensión del sistema 6 kV (JLSZW-6) / 10 kV (JLSZW-10)
Frecuencia nominal 50 Hz (60 Hz bajo pedido)
Configuración del transformador de tensión (TT) Dos TT monofásicos en conexión V/V
Configuración del transformador de corriente (TC) TC en fase A y fase C
Tensión secundaria del TT 100 V entre fases
Potencia de salida del TT (Clase 0,2) 2 × 15 VA
Potencia de salida del TT (Clase 0,5) 2 × 30 VA
Corriente secundaria del TC 5 A, 2 A o 1 A
Clases de precisión del TC 0,2; 0,2S; 0,5 (medición/protección)
Nivel de aislamiento (JLSZW-10) 12/42/75 kV (Um/Up/Ud)

Designación del modelo

Diagrama del código del modelo JLSZW

  • J: Incluye función de transformador de tensión (TT)
  • L: Incluye función de transformador de corriente (TC)
  • S: Configuración trifásica
  • Z: Estructura de montaje tipo soporte (pilar)
  • W: Tipo de instalación para exteriores
  • 6 / 10: Clase de tensión en kV

Construcción

El transformador presenta una construcción totalmente encapsulada moldeada al vacío en resina epoxi, garantizando aislamiento libre de vacíos, excelente estabilidad dieléctrica y robusta resistencia a la entrada de humedad, degradación por UV, niebla salina y contaminación atmosférica. El material aislante de alta calidad, resistente al envejecimiento, proporciona integridad mecánica a largo plazo y rendimiento anticontaminación para un servicio exterior fiable.

Los elementos integrados de montaje y los devanados secundarios con tomas mejoran la simplicidad de instalación y la precisión de medición. El diseño compacto reduce la huella, permitiendo montaje en poste o plataforma en subestaciones exteriores y terminales de distribución aérea.

Parámetros técnicos

Condiciones de servicio

  • Ambiente de instalación: Exterior, con carcasa resistente a la intemperie
  • Altitud: ≤ 1000 m (superior bajo pedido con corrección)
  • Temperatura ambiente: -25 °C a +40 °C
  • Humedad relativa: Promedio diario ≤ 95 %, promedio mensual ≤ 90 %
  • Exposición ambiental: Lluvia, viento, radiación solar, contaminación
  • Intensidad sísmica: ≤ 7 grados (superior disponible bajo pedido)

Datos técnicos

Corriente
primaria
nominal (A)
Corriente
secundaria
nominal
Clase
de precisión
(ejemplos)
Carga
nominal (VA)
5 a 600 5 A 0,2; 0,2S; 0,5 2,5; 5; 10; 15 (según especificación)
10 a 600 2 A 0,2; 0,2S; 0,5 2,5; 5; 10 (según especificación)
10 a 600 1 A 0,2; 0,2S; 0,5 1,25; 2,5; 5 (según especificación)
Nota de selección: Potencia secundaria nominal del TT: Clase 0,2 a 2 × 15 VA; Clase 0,5 a 2 × 30 VA por unidad de TT. Nivel de aislamiento para JLSZW-10: 12/42/75 kV (Um/Up/Ud). Distancia mínima de fuga: 440 mm.

Instalación y cableado

Diagrama de instalación

Una instalación correcta garantiza seguridad, rendimiento y cumplimiento con los requisitos de la compañía eléctrica local. El transformador combinado debe montarse firmemente mediante la estructura de soporte designada para aplicaciones en poste o plataforma. Las conexiones primarias se realizan mediante terminales de línea aérea o accesorios atornillables para barras colectoras, manteniendo distancias adecuadas para aislamiento, disipación térmica y trabajos en líneas energizadas.

Diagrama esquemático de instalación

Dimensiones generales

Dimensión Valor (mm)
Altura Según plano de fábrica
Anchura Según plano de fábrica
Profundidad Según plano de fábrica
Separación entre fases Según pedido (p. ej., 340 mm)
Patrón de agujeros de montaje Según configuración solicitada
Aviso de seguridad: Los circuitos secundarios del TT y del TC nunca deben dejarse abiertos cuando están energizados. Antes del mantenimiento, desconecte la alimentación primaria y cortocircuite los secundarios del TC. Conecte a tierra un punto de cada circuito secundario según las normas aplicables.

Selección y preguntas frecuentes

Guía de selección

  • Determine la clase de tensión del sistema (6 kV o 10 kV) para seleccionar el modelo JLSZW-6 o JLSZW-10.
  • Seleccione la corriente primaria del TC según la capacidad del alimentador/carga y el rango operativo esperado.
  • Elija las clases de precisión del TT y del TC (por ejemplo, 0,2; 0,2S; 0,5) según las necesidades de medición o protección.
  • Calcule la carga total (VA) de los equipos conectados (medidores, relés y pérdidas en cableado) para especificar la potencia nominal de salida.
  • Verifique el nivel de aislamiento y la distancia de fuga frente a la severidad de la contaminación y la altitud.
  • Confirme que la capacidad de soportar cortocircuitos del TC (Ith/Idyn) coincida con los niveles de falla del sistema, si es necesario.

Preguntas frecuentes

P1: ¿Qué clase de precisión se recomienda para aplicaciones de facturación comercial?

Seleccione la clase 0,2S para una facturación energética precisa. Esto garantiza alta exactitud en un amplio rango de corriente. Póngase en contacto con nuestro equipo de ingeniería para cálculos específicos de carga.

P2: ¿Puede este transformador combinado operar en entornos de gran altitud?

Los modelos estándar admiten altitudes hasta 1000 metros. Para instalaciones por encima de este límite, se requieren correcciones de diseño personalizadas. Proporcione la altitud exacta de su emplazamiento para evaluación en fábrica.

P3: ¿Se realizan pruebas específicas en fábrica antes del envío?

Las pruebas rutinarias estándar verifican los parámetros eléctricos básicos y la integridad del aislamiento. Se pueden organizar pruebas especializadas adicionales según las especificaciones del proyecto. Confirme sus requisitos de prueba específicos durante la fase de pedido.

P4: ¿Cómo se comporta la unidad en zonas de alta sismicidad?

El diseño estándar soporta intensidades sísmicas hasta 7 grados. Para proyectos en zonas sísmicas superiores, está disponible refuerzo estructural. Especifique sus requisitos sísmicos locales durante la etapa de consulta.

P5: ¿Es adecuado este transformador combinado para medición en subestaciones exteriores?

Sí, el JLSZW-10 kV es un transformador combinado en seco para exteriores. Integra la transformación de corriente y tensión para medición y protección fiables. Este diseño asegura un rendimiento estable bajo diversas exposiciones ambientales.

P6: ¿A qué nivel de aislamiento corresponde el modelo JLSZW-10?

El nivel de aislamiento estándar es 12/42/75 kV para Um/Up/Ud. Además, presenta una distancia mínima de fuga de 440 mm para resistir la contaminación exterior. Verifique que estos parámetros coincidan con las normas de su red local.
