نظرة عامة
يوفر المحول المدمج الخارجي المنقوع بالزيت من طراز JLS-20KV تحويلًا دقيقًا ومتكاملًا للتيار والجهد لأنظمة الطاقة المتناوبة بجهد 20 كيلوفولت / 22 كيلوفولت. صُمم هذا المحول لقياسات الفوترة عالية الدقة في المحطات الفرعية الخارجية، حيث يجمع بين محولَي جهد أحاديَّي الطور معزولَين بالكامل (VT) متصلَين على توصيل V/V، ومحولَي تيار (CT) متصلَين على التوالي في الطورَين A وC—كل ذلك ضمن هيكل مدمج مقاوم للعوامل الجوية.
يضمن هذا الحل الكهرومغناطيسي مخرجات ثانوية قياسية ومعزولة كهربائيًّا لقياس دقيق للطاقة الفعالة واللافعالة عبر شبكات التوزيع ومشاريع ربط المناطق الريفية بالكهرباء والمنشآت الصناعية، معتمدًا موثوقية طويلة الأمد حتى في الظروف البيئية القاسية.
لمحة سريعة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 20 kV / 22 kV |
| التردد المقنّن | 50 Hz / 60 Hz |
| تيار المحول الثانوي (CT) | 1 A أو 5 A |
| جهد المحول الثانوي (VT) | 100 V / 100/sqrt(3) V (بين الخط والأرض) |
| فئات دقة CT | 0.2، 0.2S، 0.5 |
| فئات دقة VT | 0.2، 0.5 |
| توصيل VT | توصيل V/V (وحدتان أحاديتا الطور) |
| توصيل CT | اتصال على التوالي في الطورَين A وC |
| نوع العزل | منقوع بالزيت، معزول بالكامل |
| بيئة التركيب | محطة فرعية خارجية وتوزيع |

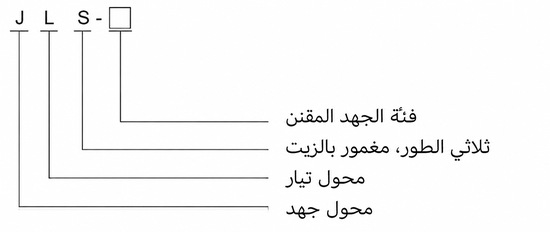

ترميز الموديل
- J: صندوق قياس / مجموعة محول مدمج
- L: مكوّن محول التيار (CT)
- S: نوع التركيب الخارجي (Shi Wai)
- 20: فئة الجهد (20 كيلوفولت اسمي)
- KV: تعيين وحدة الجهد
البناء
يتميز محول JLS-20KV بتصميم خزان مربع مغلق بالكامل ومنقوع بالزيت، مما يضمن قوة عازلة فائقة، واستقرارًا حراريًّا، وحماية بيئية ممتازة. ويحتوي الهيكل المتكامل على مكونَي VT وCT في وحدة واحدة مدمجة، مما يقلل البصمة ويبسّط التركيب الخارجي. كما يحتوي غطاء الخزان على جهاز خاص مضاد للرطوبة يمنع دخول الرطوبة، ويحافظ على جودة الزيت ويطيل عمر الخدمة في الظروف الخارجية الصعبة.
تشمل عناصر البناء الرئيسية خزان زيت مغلق مع حلقة رفع، ومؤشر مستوى الزيت، وطرف تأريض، وصمام تصريف الزيت، وآلية تنفس. ويتوافق التصميم مع متطلبات تنسيق العزل الصارمة، مما يدعم التشغيل الموثوق عبر نطاقات حرارية واسعة وبيئات ذات رطوبة عالية نموذجية لتطبيقات التوزيع الخارجية.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: المحطات الفرعية الخارجية ومنشآت التوزيع
- الارتفاع: ≤ 2000 متر فوق مستوى سطح البحر
- درجة الحرارة المحيطة: من -40°م إلى +40°م
- الرطوبة النسبية: متوسط شهري ≤ 90%
- تردد النظام: تيار متردد 50 هرتز / 60 هرتز
- الظروف البيئية: خالٍ من الغازات المسببة للتآكل، والمواد القابلة للاشتعال، والتلوث الشديد؛ ولا يوجد اهتزاز مفرط أو صدمات ميكانيكية
- حماية الصواعق: يلزم مانع صواعق أكسيد الزنك على بعد لا يزيد عن متر واحد من التركيب
البيانات الفنية
| المعامل (يُحدد عند الطلب) |
الخيارات / الملاحظات |
|---|---|
| فئة جهد النظام | 20 kV أو 22 kV |
| نسبة تحويل VT | مثال: 20000/100 V، 22000/100 V |
| نسبة تحويل CT | مثال: 50/5 A، 100/5 A، 150/5 A |
| تيار CT الثانوي | 1 A أو 5 A |
| فئة دقة VT | 0.2، 0.5، أو حسب التحديد |
| فئة دقة CT | 0.2، 0.2S، 0.5، أو حسب التحديد |
| الحمل المقنّن (VT) | تصنيف الفولت أمبير (VA) لكل لف ثانوي |
| الحمل المقنّن (CT) | تصنيف الفولت أمبير (VA) لكل نواة ثانوية |
| تحمل القصر (CT) | Ith (1 ثانية) وIdyn (القيمة الذروة) حسب المتطلبات |
| التخصيص | أبعاد الخزان، المحطات، العلامات، لغة الوثائق |
التركيب والتوصيلات

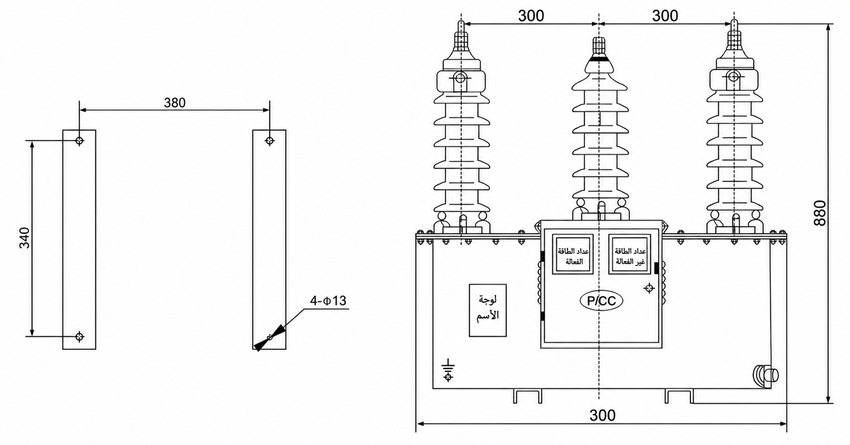

مخطط التركيب
يجب تثبيت محول JLS-20KV المدمج بشكل آمن على هيكل دعم خارجي باستخدام الثقوب المخصصة للتثبيت. تُجرى التوصيلات الأولية عادةً عبر الموصلات الهوائية أو محطات القضبان. يجب الحفاظ على مسافة كافية للعزل، وتبدد الحرارة، ومراقبة الزيت، وسهولة الصيانة. ويجب توصيل طرف التأريض بشكل موثوق بشبكة تأريض المحطة الفرعية، كما يجب تركيب مانع صواعق أكسيد الزنك على بعد لا يزيد عن متر واحد لحماية الصواعق.
الأبعاد الخارجية
| البعد | القيمة (ملم) |
|---|---|
| الارتفاع (H) | راجع الرسم البُعدي |
| العرض (W) | راجع الرسم البُعدي |
| العمق (D) | راجع الرسم البُعدي |
| تباعد ثقوب التثبيت | حسب منصة التركيب |
| ارتفاع المحطة الأولية | حسب تخطيط الموقع |
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من فئة جهد النظام (20 كيلوفولت أو 22 كيلوفولت) وفقًا لمعايير الشبكة المحلية.
- اختر نسبة تحويل CT والتيار الثانوي (1 A أو 5 A) بما يتوافق مع متطلبات مدخل العداد.
- اختر جهد VT الثانوي (100 V أو 100/sqrt(3) V) بما يتوافق مع تكوين القياس V/V.
- حدد فئات الدقة (مثل 0.2S للقياسات عالية الدقة لأغراض الفوترة) وفقًا للمتطلبات التنظيمية أو شركات التوزيع.
- عرّف الأحمال المقنّنة (بالفولت أمبير VA) لكل من CT وVT لضمان التوافق مع الأجهزة المتصلة.
- ضمّن العوامل البيئية (الارتفاع، درجة الحرارة، التلوث) في مواصفات العزل والإحكام.
الأسئلة الشائعة
س1: هل يمكن لمحول JLS-20KV العمل في بيئات خارجية باردة جدًّا؟
نعم، يعمل في درجات حرارة محيطة تتراوح بين -40°م و+40°م. تأكد من أن موقع التركيب خالٍ من التلوث الشديد والاهتزاز المفرط. يُرجى التحقق من متطلبات الزيت الخاصة بالمناخات الباردة مع مهندسينا.
س2: ما فئة الدقة المطلوبة للقياسات عالية الدقة لأغراض الفوترة؟
اختر فئة الدقة 0.2 أو 0.2S لمحول التيار. يضمن ذلك قياسًا دقيقًا لتطبيقات الفوترة. يُرجى تحديد الحمل المقنّن بالفولت أمبير (VA) بدقة عند الطلب لمعايرة المصنع.
س3: كيف يجب تركيب حماية الصواعق لهذا الجهاز الخارجي؟
يجب استخدام مانع صواعق أكسيد الزنك كشرط إلزامي للحماية من الصواعق. ويجب تركيبه على بعد لا يزيد عن متر واحد من المحول. تحقق من أن تصنيف جهد المانع يتوافق مع فئة نظام 20 كيلوفولت أو 22 كيلوفولت.
س4: ما نسب التحويل المتاحة لنوى الجهد والتيار؟
تشمل نسب VT القياسية 20000/100V و22000/100V، بينما تتراوح نسب CT من 50/5A إلى 150/5A. تتوفر نسب مخصصة والتيارات الثانوية (1A أو 5A). يُرجى التواصل مع فريق المبيعات لدينا مع تزويدنا بمخططك الأحادي الخط لتحديد التكوين الدقيق.
س5: هل تُجرى اختبارات مصنع روتينية قبل شحن المحولات المدمجة؟
نعم، تُجرى اختبارات روتينية قياسية قبل الشحن لضمان الامتثال. تعتمد الاختبارات النوعية أو شهادات الجهات الخارجية على متطلبات مشروعك. يُرجى تحديد أي احتياجات اختبار خاصة في استفسارك الأولي.
س6: أين يُستخدم عادةً محول JLS-20KV المدمج المنقوع بالزيت؟
صُمم للاستخدام في المحطات الفرعية الخارجية ومنشآت التوزيع حتى ارتفاع 2000 متر فوق مستوى سطح البحر. يدمج هذا الجهاز قياس الجهد والتيار لأنظمة التيار المتردد بجهد 20 كيلوفولت و22 كيلوفولت. يُرجى التحقق من ارتفاع الموقع ومستوى التلوث قبل الاختيار النهائي.
س7: ما هو الحد الأقصى المسموح به لارتفاع التركيب لهذا الجهاز؟
يدعم التصميم القياسي التركيب على ارتفاعات تصل إلى 2000 متر فوق مستوى سطح البحر. بالنسبة للارتفاعات الأعلى، يلزم تخفيض الأحمال أو تعديلات تصميم خاصة. يُرجى إرسال إحداثيات موقعك الدقيقة لتقييم هندسي.
