Обзор
Комбинированный масляный измерительный трансформатор JLS-20KV для наружной установки обеспечивает точное интегрированное преобразование тока и напряжения в сетях переменного тока 20 кВ/22 кВ. Предназначен для коммерческого учёта электроэнергии в открытых подстанциях и объединяет два однофазных полностью изолированных трансформатора напряжения (ТН) по схеме V/V с двумя трансформаторами тока (ТТ), соединёнными последовательно в фазах A и C — всё в компактном корпусе, защищённом от атмосферных воздействий.
Это электромагнитное решение обеспечивает гальванически изолированные стандартизированные вторичные выходы для точного измерения активной и реактивной энергии в распределительных сетях, проектах электрификации сельских районов и промышленных объектах, гарантируя долговременную надёжность даже в суровых климатических условиях.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения сети | 20 кВ / 22 кВ |
| Номинальная частота | 50 Гц / 60 Гц |
| Вторичный ток ТТ | 1 А или 5 А |
| Вторичное напряжение ТН | 100 В / 100/√3 В (линия–земля) |
| Классы точности ТТ | 0.2, 0.2S, 0.5 |
| Классы точности ТН | 0.2, 0.5 |
| Конфигурация ТН | Соединение V/V (два однофазных блока) |
| Конфигурация ТТ | Последовательное соединение в фазах A и C |
| Тип изоляции | Масляная, полностью изолированная |
| Условия установки | Открытые подстанции и распределительные устройства |

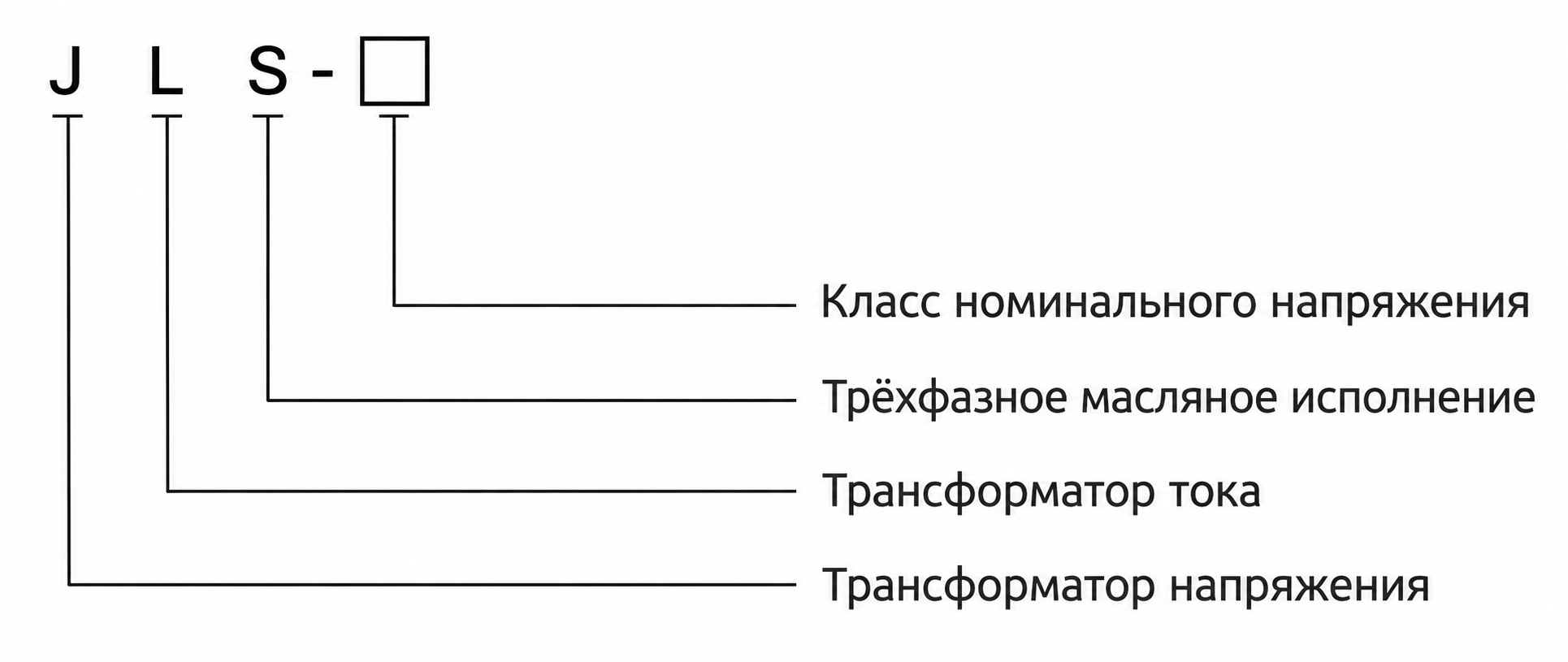

Расшифровка обозначения модели
- J: Измерительный шкаф / сборка комбинированного трансформатора
- L: Компонент трансформатора тока (ТТ)
- S: Тип установки на открытом воздухе (Shi Wai)
- 20: Класс напряжения (номинальное 20 кВ)
- KV: Обозначение единицы напряжения
Конструкция
Трансформатор JLS-20KV выполнен в виде масляного герметичного корпуса квадратной формы, обеспечивающего высокую электрическую прочность, термическую стабильность и защиту от внешней среды. Интегрированная конструкция размещает компоненты ТН и ТТ в одном компактном блоке, минимизируя занимаемую площадь и упрощая монтаж на открытом воздухе. На крышке бака установлен специальный влагозащитный элемент, предотвращающий проникновение влаги, сохраняющий качество масла и продлевающий срок службы в сложных условиях эксплуатации.
Ключевые конструктивные элементы включают герметичный масляный бак с монтажным кольцом, указателем уровня масла, заземляющим зажимом, сливным клапаном и дыхательным устройством. Конструкция соответствует строгим требованиям координации изоляции и обеспечивает надёжную работу в широком диапазоне температур и при высокой влажности, характерных для наружных распределительных устройств.
Технические параметры
Условия эксплуатации
- Условия установки: Открытые подстанции и распределительные устройства
- Высота над уровнем моря: ≤ 2000 м
- Температура окружающей среды: от –40 °C до +40 °C
- Относительная влажность: среднемесячная ≤ 90%
- Частота сети: 50 Гц / 60 Гц переменного тока
- Условия окружающей среды: отсутствие коррозионных газов, горючих веществ, сильного загрязнения; отсутствие чрезмерной вибрации или механических ударов
- Защита от грозовых перенапряжений: требуется оксидно-цинковый разрядник в пределах 1 метра от установки
Технические данные
| Параметр (указывается при заказе) |
Варианты / Примечания |
|---|---|
| Класс напряжения сети | 20 кВ или 22 кВ |
| Коэффициент трансформации ТН | напр., 20000/100 В, 22000/100 В |
| Коэффициент трансформации ТТ | напр., 50/5 А, 100/5 А, 150/5 А |
| Вторичный ток ТТ | 1 А или 5 А |
| Класс точности ТН | 0.2, 0.5 или по согласованию |
| Класс точности ТТ | 0.2, 0.2S, 0.5 или по согласованию |
| Номинальная нагрузка (ТН) | Номинальная мощность в В·А на вторичную обмотку |
| Номинальная нагрузка (ТТ) | Номинальная мощность в В·А на вторичный сердечник |
| Стойкость к току короткого замыкания (ТТ) | Ith (1 с) и Idyn (амплитудное значение) по требованию |
| Индивидуальная настройка | Габариты бака, выводы, маркировка, язык документации |
Установка и подключение
Схема установки
Комбинированный трансформатор JLS-20KV должен быть надёжно закреплён на наружной опорной конструкции с использованием предусмотренных монтажных отверстий. Первичные соединения, как правило, выполняются через воздушные провода или шинные выводы. Обеспечьте достаточные расстояния для изоляции, теплоотвода, контроля уровня масла и доступа при обслуживании. Заземляющий зажим должен быть надёжно подключён к контуру заземления подстанции, а оксидно-цинковый разрядник должен быть установлен в пределах 1 метра для защиты от грозовых перенапряжений.

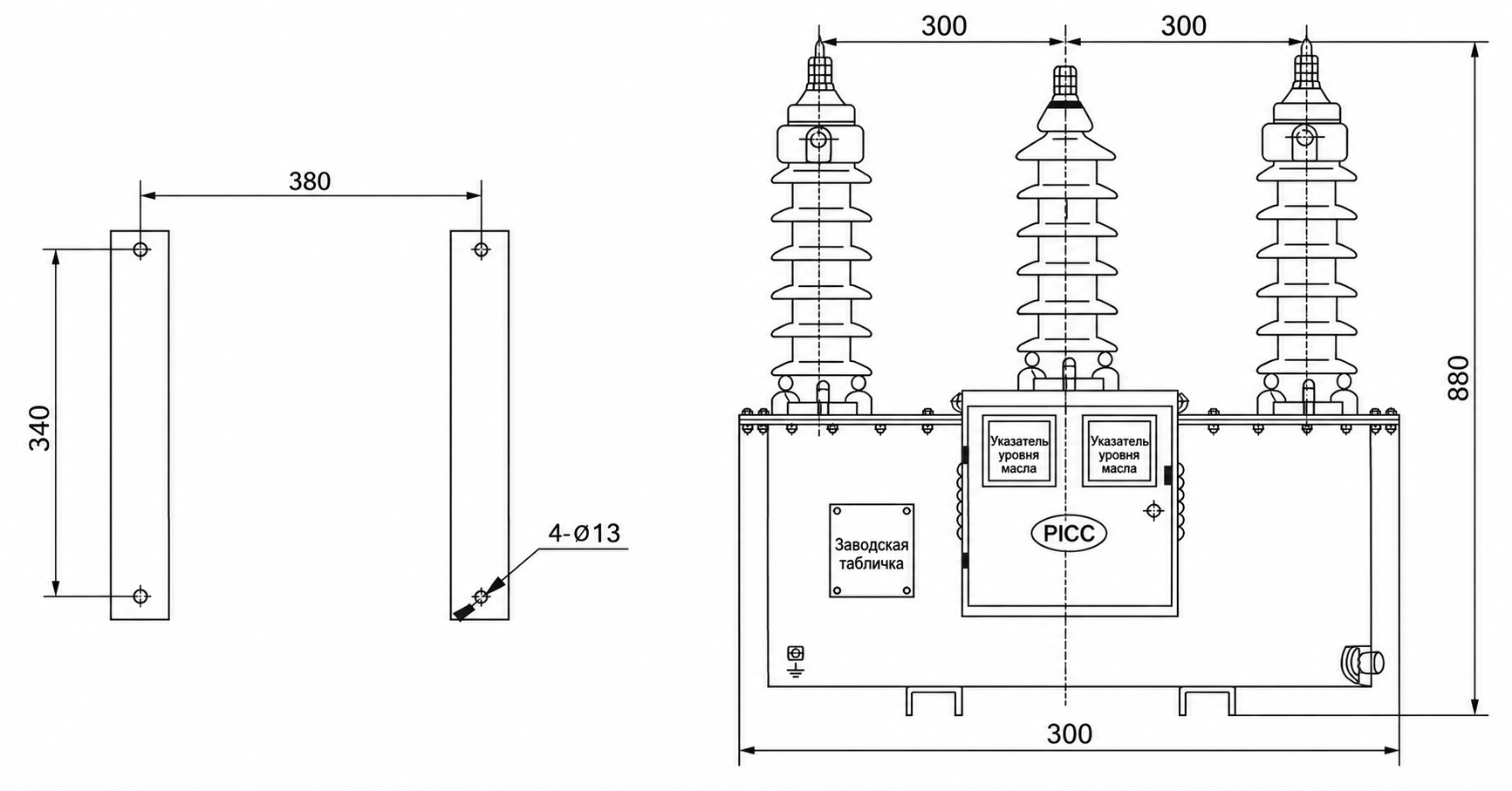

Габаритные размеры
| Размер | Значение (мм) |
|---|---|
| Высота (H) | См. габаритный чертёж |
| Ширина (W) | См. габаритный чертёж |
| Глубина (D) | См. габаритный чертёж |
| Расстояние между монтажными отверстиями | В соответствии с монтажной платформой |
| Высота первичных выводов | В соответствии с компоновкой площадки |
Подбор и частые вопросы
Руководство по выбору
- Подтвердите класс напряжения сети (20 кВ или 22 кВ) в соответствии с местными стандартами энергосистемы.
- Выберите коэффициент трансформации ТТ и вторичный ток (1 А или 5 А) в соответствии с требованиями входа счётчика.
- Выберите вторичное напряжение ТН (100 В или 100/√3 В), соответствующее конфигурации учёта по схеме V/V.
- Укажите классы точности (например, 0.2S для высокоточного коммерческого учёта) в соответствии с нормативными или сетевыми требованиями.
- Определите номинальные нагрузки (В·А) как для ТТ, так и для ТН, чтобы обеспечить совместимость с подключаемыми приборами.
- Учитывайте факторы окружающей среды (высота над уровнем моря, температура, степень загрязнения) при выборе характеристик изоляции и герметизации.
Часто задаваемые вопросы
В1: Может ли трансформатор JLS-20KV работать в условиях экстремального холода на открытом воздухе?
Да, он работает при температуре окружающей среды от –40°C до +40°C. Убедитесь, что место установки свободно от сильного загрязнения и чрезмерной вибрации. Для подтверждения требований к маслу в условиях низких температур обратитесь к нашим инженерам.
В2: Какой класс точности необходим для высокоточного коммерческого учёта?
Выберите класс точности 0.2 или 0.2S для трансформатора тока. Это обеспечит точные измерения для расчётных целей. При заказе укажите точную номинальную нагрузку в В·А для заводской калибровки.
В3: Как следует устанавливать защиту от грозовых перенапряжений для этого наружного устройства?
Для защиты от грозовых перенапряжений обязательно требуется оксидно-цинковый разрядник. Он должен быть установлен на расстоянии не более 1 метра от трансформатора. Убедитесь, что напряжение разрядника соответствует классу системы 20 кВ или 22 кВ.
В4: Какие коэффициенты трансформации доступны для сердечников напряжения и тока?
Стандартные коэффициенты ТН включают 20000/100 В и 22000/100 В, а коэффициенты ТТ — от 50/5 А до 150/5 А. Доступны нестандартные коэффициенты и вторичные токи (1 А или 5 А). Свяжитесь с отделом продаж, предоставив однолинейную схему, для точной конфигурации.
В5: Проводятся ли обязательные заводские испытания перед отправкой комбинированных трансформаторов?
Да, перед отгрузкой проводятся стандартные приёмосдаточные испытания для подтверждения соответствия требованиям. Специальные типовые испытания или сертификация третьей стороной зависят от требований вашего проекта. Укажите все особые требования к испытаниям в первоначальном запросе.
В6: Где обычно применяется масляный комбинированный трансформатор JLS-20KV?
Он предназначен для открытых подстанций и распределительных устройств на высоте до 2000 м над уровнем моря. Устройство объединяет измерение напряжения и тока в сетях переменного тока 20 кВ и 22 кВ. Перед окончательным выбором подтвердите высоту места установки и степень загрязнения.
В7: Какова максимальная допустимая высота установки данного оборудования?
Стандартная конструкция допускает установку на высоте до 2000 метров над уровнем моря. Для больших высот необходимы снижение номинальных параметров или специальные конструктивные изменения. Предоставьте точные координаты места установки для инженерной оценки.
Часто задаваемые вопросы
Q1: Подходит ли трансформатор JLS-20KV для установки в горной местности?
Да, устройство предназначено для наружной установки на высоте до 2000 метров над уровнем моря. Рабочая температура составляет от –40 °C до +40 °C. Уточняйте требования для большей высоты у менеджера.
Q2: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для расчетного учета рекомендуется класс точности 0,2 или 0,2S для трансформатора тока и 0,2 для трансформатора напряжения. Заводская калибровка выполняется под конкретные коэффициенты трансформации.
Q3: Как защитить комбинированный трансформатор от грозовых перенапряжений?
Требуется обязательная установка оксидно-цинкового разрядника на расстоянии не более 1 метра от оборудования. Это обеспечит надежную защиту изоляции при коммутационных и атмосферных перенапряжениях.
Q4: Что нужно указать для заказа нестандартных коэффициентов трансформации?
Для изготовления требуются точные значения, например, 22000/100 В для ТН и 150/5 А для ТТ. Все технические параметры фиксируются в опросном листе при оформлении заказа.
Q5: Когда предоставляются сертификаты и протоколы заводских испытаний?
Документация выдается вместе с готовой продукцией после прохождения стандартного комплекса приемо-сдаточных испытаний. Полный перечень тестов и копии сертификатов уточняются в отделе продаж.
Q6: Почему комбинированный измерительный трансформатор JLS-20KV применяют на открытых подстанциях?
Устройство объединяет функции ТТ и ТН в одном маслонаполненном корпусе, что экономит пространство. Оно адаптировано для работы в сетях 20/22 кВ при частоте 50/60 Гц.
