Ikhtisar
Penukar instrumen gabungan luar bangunan JLS-20KV berendam minyak memberikan transformasi arus dan voltan yang tepat dan bersepadu untuk sistem kuasa AC 20 kV/22 kV. Direka untuk metering tahap hasil di pencawang luar bangunan, ia menggabungkan dua unit penukar voltan (VT) fasa tunggal berpenebat penuh dalam sambungan V/V bersama dua penukar arus (CT) yang disambung secara siri pada fasa-A dan fasa-C—semuanya dalam satu enklosur padat yang tahan cuaca.
Penyelesaian elektromagnetik ini memastikan output sekunder terpiawai dan terasing secara galvanik untuk pengukuran tenaga aktif dan reaktif yang tepat merentasi rangkaian pengagihan, projek elektrifikasi luar bandar, dan pemasangan perindustrian, menawarkan kebolehpercayaan jangka panjang dalam keadaan persekitaran yang mencabar.
Snapshot Penarafan Utama
| Parameter | Nilai |
|---|---|
| Kelas voltan sistem | 20 kV / 22 kV |
| Frekuensi teraraskan | 50 Hz / 60 Hz |
| Arus sekunder CT | 1 A atau 5 A |
| Voltan sekunder VT | 100 V / 100/sqrt(3) V (fasa-ke-bumi) |
| Kelas ketepatan CT | 0.2, 0.2S, 0.5 |
| Kelas ketepatan VT | 0.2, 0.5 |
| Konfigurasi VT | Sambungan V/V (dua unit fasa tunggal) |
| Konfigurasi CT | Sambungan siri fasa-A dan fasa-C |
| Jenis penebatan | Berendam minyak, berpenebat penuh |
| Persekitaran pemasangan | Pencawang luar bangunan dan pengagihan |
Penamaan Model
- J: Kotak metering / Pemasangan penukar gabungan
- L: Komponen penukar arus (CT)
- S: Jenis pemasangan luar bangunan (Shi Wai)
- 20: Kelas voltan (20 kV nominal)
- KV: Penamaan unit voltan
Pembinaan

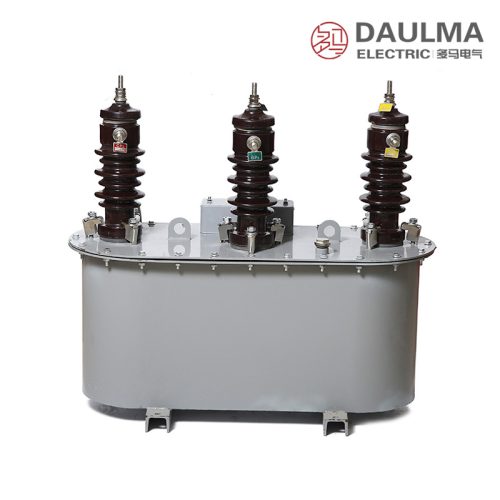

JLS-20KV menampilkan reka bentuk tangki segi empat tertutup sepenuhnya berendam minyak yang memastikan kekuatan dielektrik unggul, kestabilan terma, dan perlindungan persekitaran. Struktur bersepadu ini menempatkan kedua-dua komponen VT dan CT dalam satu unit padat, mengurangkan tapak dan memudahkan pemasangan luar bangunan. Peranti anti-lembapan khusus pada penutup tangki mencegah kemasukan wap air, mengekalkan kualiti minyak dan memanjangkan hayat perkhidmatan dalam keadaan luar bangunan yang mencabar.
Elemen pembinaan utama termasuk tangki minyak kedap dengan gelang angkat, penunjuk paras minyak, terminal pembumian, injap saliran minyak, dan mekanisme pernafasan. Reka bentuk ini mematuhi keperluan koordinasi penebatan yang ketat, menyokong operasi boleh percaya merentasi julat suhu luas dan persekitaran kelembapan tinggi yang biasa dalam aplikasi pengagihan luar bangunan.
Parameter teknikal
Keadaan Perkhidmatan
- Persekitaran pemasangan: Pencawang luar bangunan dan kemudahan pengagihan
- Altitud: ≤ 2000 m di atas paras laut
- Suhu persekitaran: -40°C hingga +40°C
- Kelembapan relatif: Purata bulanan ≤ 90%
- Frekuensi sistem: 50 Hz / 60 Hz AC
- Keadaan persekitaran: Bebas daripada gas kakisan, bahan mudah terbakar, pencemaran teruk; tiada getaran atau kejutan mekanikal berlebihan
- Perlindungan kilat: Penyerap lonjakan zink oksida diperlukan dalam lingkungan 1 meter pemasangan
Data Teknikal
| Parameter (Nyatakan mengikut pesanan) |
Pilihan / Nota |
|---|---|
| Kelas voltan sistem | 20 kV atau 22 kV |
| Nisbah transformasi VT | cth., 20000/100 V, 22000/100 V |
| Nisbah transformasi CT | cth., 50/5 A, 100/5 A, 150/5 A |
| Arus sekunder CT | 1 A atau 5 A |
| Kelas ketepatan VT | 0.2, 0.5, atau seperti ditentukan |
| Kelas ketepatan CT | 0.2, 0.2S, 0.5, atau seperti ditentukan |
| Beban teraraskan (VT) | Kadar VA setiap belitan sekunder |
| Beban teraraskan (CT) | Kadar VA setiap teras sekunder |
| Ketahanan litar pintas (CT) | Ith (1 s) dan Idyn (puncak) mengikut keperluan |
| Penyesuaian | Dimensi tangki, terminal, penandaan, bahasa dokumen |
Pemasangan dan pendawaian
Rajah Pemasangan
Penukar gabungan JLS-20KV mesti dipasang dengan selamat pada struktur sokongan luar bangunan menggunakan lubang pelekap yang ditentukan. Sambungan primer biasanya dibuat melalui konduktor udara atau terminal basbar. Kekalkan jarak lega yang mencukupi untuk penebatan, penyejukan, pemantauan minyak, dan akses penyelenggaraan. Terminal pembumian mesti disambung dengan boleh percaya ke grid pembumian pencawang, dan penyerap lonjakan zink oksida mesti dipasang dalam lingkungan 1 meter untuk perlindungan kilat.
Dimensi Garis Luar
| Dimensi | Nilai (mm) |
|---|---|
| Tinggi (H) | Rujuk lukisan dimensi |
| Lebar (W) | Rujuk lukisan dimensi |
| Kedalaman (D) | Rujuk lukisan dimensi |
| Jarak antara lubang pelekap | Mengikut platform pemasangan |
| Ketinggian terminal primer | Mengikut susun atur tapak |
Pemilihan dan Soalan Lazim
Panduan Pemilihan
- Sahkan kelas voltan sistem (20 kV atau 22 kV) berdasarkan piawaian grid tempatan.
- Pilih nisbah transformasi CT dan arus sekunder (1 A atau 5 A) supaya sepadan dengan keperluan input meter.
- Pilih voltan sekunder VT (100 V atau 100/sqrt(3) V) yang konsisten dengan konfigurasi metering V/V.
- Tentukan kelas ketepatan (cth., 0.2S untuk metering hasil ketepatan tinggi) mengikut mandat peraturan atau utiliti.
- Takrifkan beban teraraskan (VA) untuk kedua-dua CT dan VT bagi memastikan keserasian dengan instrumen bersambung.
- Masukkan faktor persekitaran (altitud, suhu, pencemaran) dalam spesifikasi penebatan dan pengedapan.
Soalan Lazim
Q1: Bolehkah penukar JLS-20KV beroperasi dalam persekitaran luar bangunan sejuk melampau?
Ya, ia beroperasi pada suhu persekitaran dari -40°C hingga +40°C. Pastikan tapak pemasangan bebas daripada pencemaran teruk dan getaran berlebihan. Sahkan keperluan minyak iklim sejuk khusus dengan jurutera kami.
Q2: Apakah kelas ketepatan yang diperlukan untuk metering hasil ketepatan tinggi?
Pilih kelas ketepatan 0.2 atau 0.2S untuk penukar arus. Ini memastikan pengukuran tepat untuk aplikasi bil. Nyatakan beban teraraskan tepat dalam VA semasa membuat pesanan untuk kalibrasi kilang.
Q3: Bagaimanakah perlindungan kilat harus dipasang untuk unit luar bangunan ini?
Penyerap lonjakan zink oksida adalah wajib untuk perlindungan kilat. Ia mesti dipasang dalam lingkungan 1 meter dari penukar. Sahkan kadar voltan penyerap sepadan dengan kelas sistem 20 kV atau 22 kV.
Q4: Apakah nisbah transformasi yang tersedia untuk teras voltan dan arus?
Nisbah VT piawai termasuk 20000/100V dan 22000/100V, manakala nisbah CT berkisar dari 50/5A hingga 150/5A. Nisbah tersuai dan arus sekunder (1A atau 5A) tersedia. Hubungi pasukan jualan kami dengan rajah satu garisan anda untuk konfigurasi tepat.
Q5: Adakah ujian kilang rutin dijalankan sebelum penghantaran penukar gabungan ini?
Ya, ujian rutin piawai dijalankan sebelum penghantaran untuk memastikan pematuhan. Ujian jenis khusus atau pensijilan pihak ketiga bergantung kepada keperluan projek anda. Sila nyatakan sebarang keperluan ujian khas dalam pertanyaan awal anda.
Q6: Di manakah penukar gabungan berendam minyak JLS-20KV biasanya digunakan?
Ia direka untuk pencawang luar bangunan dan kemudahan pengagihan sehingga altitud 2000m. Unit ini mengintegrasikan pengukuran voltan dan arus untuk sistem AC 20 kV dan 22 kV. Sahkan altitud tapak dan tahap pencemaran sebelum pemilihan akhir.
Q7: Apakah altitud maksimum yang dibenarkan untuk peralatan ini?
Reka bentuk piawai menyokong pemasangan pada altitud sehingga 2000 meter di atas paras laut. Untuk ketinggian lebih tinggi, pengurangan kadar atau pengubahsuaian reka bentuk khas diperlukan. Hantar koordinat tapak tepat anda untuk penilaian kejuruteraan.
