نظرة عامة
يُعد محول التيار BH-0.66 III ذو العلبة البلاستيكية للداخل محولاً منخفض الجهد من النوع النافذة، مصممًا لقياس التيار بدقة، والعدادات، والمراقبة الكهربائية في أنظمة التوزيع المتناوبة حتى 0.66 كيلوفولت. يسمح تصميمه بمرور الموصل الأولي أو قضيب التوصيل مباشرةً عبر نافذة مستطيلة، بينما يُخرِج لفّه الثانوي تيارًا قياسيًا مقداره 5 أمبير، متوافقًا مع أجهزة القياس وأجهزة المراقبة الشائعة.
يُعد هذا المحول مثاليًا للتثبيت في البيئات الداخلية مثل لوحات التوزيع منخفضة الجهد، وخزائن التوزيع، ولوحات القياس، ويدعم هذا الطراز من المحولات تكاملًا مرنًا مع تخطيطات مختلفة لقضبان التوصيل. وتتعدد أحجام الفتحات لتتناسب مع تكوينات متنوعة من الكابلات وقضبان التوصيل، مما يضمن التكيف عبر تطبيقات التوزيع الكهربائي الصناعية والتجارية.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| الجهد المقنن | 0.66kV |
| تردُّد النظام | 50Hz |
| التيار الثانوي | 5A |
| مدى التيار الأولي | حسب متغير الطراز |
| فئة الدقة | 0.5، 1، أو 3 (حسب التطبيق) |
| فئة العزل | منخفض الجهد، مغلف بلاستيكيًا |
| نوع التركيب | داخلي، ثابت |
| مادة القلب | فولاذ سيليكون مدرفل |
| مادة الغلاف | بلاستيك مقاوم للهب |
| نوع النافذة | مستطيلة، ذات قلب نافذ |
| درجة حرارة التشغيل | -25°C إلى +55°C |
| المواصفات القياسية المتوافقة | IEC 61869-2، GB/T 20840 |
ترميز الطراز
B – هيكل مغلق / علبة بلاستيكية
H – محول تيار
0.66 – فئة الجهد المقنن: 0.66kV
III – فئة المنتج / سلسلة التصميم

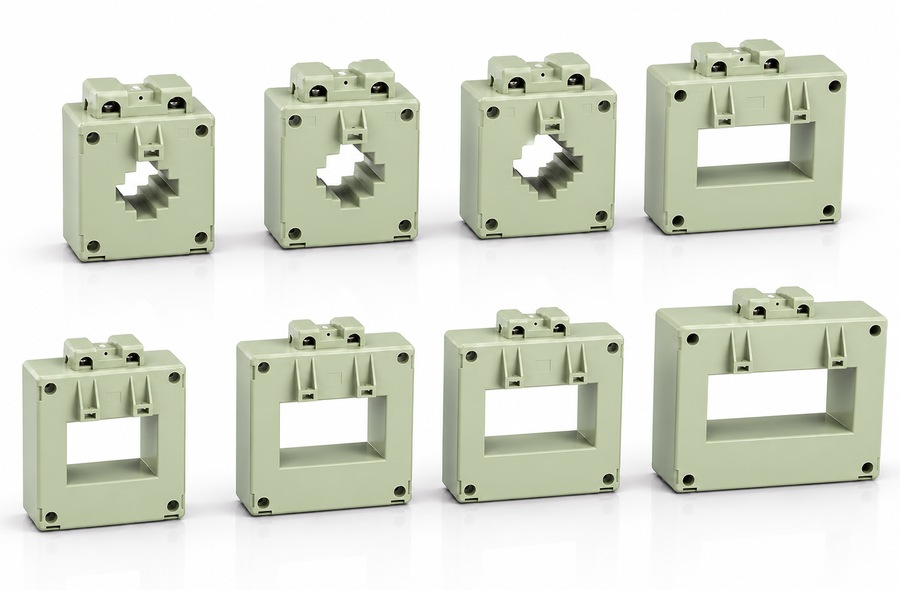

50×50، 60×50، إلخ. – حجم فتحة النافذة (العرض × الارتفاع بالملم) لتركيب قضيب التوصيل أو الكابل
البناء
يتميز محول BH-0.66 III بغلاف بلاستيكي متين مقاوم للهب، يحيط تمامًا بالقلب المغناطيسي واللف الثانوي، مما يوفر عزلًا كهربائيًا موثوقًا وحماية ميكانيكية. ويُصنع القلب من فولاذ سيليكون مدرفل عالي النفاذية لضمان تحويل دقيق للتيار مع أقل خسائر ممكنة. ويُلغي التصميم من النوع النافذة الحاجة إلى توصيلات لف أولي—فقط يمر الموصل الأولي عبر الفتحة المعزولة. جميع الطرازات مصممة للاستخدام الداخلي فقط، ولا تحمل تصنيفًا للخارج أو لمقاومة العوامل الجوية. ويمكن الوصول إلى الأطراف الثانوية عبر موصلات من نوع البرغي، مما يتيح توصيلًا آمنًا ومستقرًا بأجهزة القياس أو المراقبة.
المعطيات التقنية
ظروف التشغيل
- موقع التركيب: بيئة داخلية
- الارتفاع: لا يزيد عن 1000 متر ما لم يُنص على خلاف ذلك
- درجة حرارة المحيط: -5°C إلى +40°C
- المتطلبات البيئية: يجب أن تكون بيئة التركيب خالية من الاهتزازات الشديدة، والغبار الموصل، والغازات المسببة للتآكل، والوسط المتفجر، والتلوث الشديد.
- الظروف الخاصة: يُوصى بالتأكيد التقني قبل الطلب في حالات التشغيل الخاصة.
المعايير الفنية
يُصمم محول التيار BH-0.66 III ذو العلبة البلاستيكية للداخل لأنظمة التوزيع منخفضة الجهد، ويقدم مجموعة من نسب التيار، وفئات الدقة، وتصنيفات الحمل لتلبية مختلف تطبيقات القياس والحماية.
البيانات الفنية العامة
| البند | المواصفة |
|---|---|
| الجهد المقنن | 0.66kV / 660V |
| التردُّد المقنن | 50Hz |
| التيار الأولي المقنن | 150A إلى 5000A، حسب الطراز المحدد والنسبة |
| التيار الثانوي المقنن | 5A |
| فئة الدقة | 0.5، 0.5S، 0.2؛ فئات أخرى حسب طلب الطلبية |
| الحمل المقنن | 5VA، 10VA، 20VA، 40VA حسب نسبة التيار والمواصفات |
| مستوى العزل | مقاومة عزل اللف الثانوي إلى الأرض ≥10MΩ |
| جهد التحمل الترددي | 3kV، لمدة دقيقة واحدة |
| درجة حرارة المحيط | -5°C إلى +40°C |
| ارتفاع التركيب | ≤1000m في ظروف الخدمة القياسية |
الحمل المقنن ودقة القياس
| التيار الأولي المقنن (A) |
الحمل المقنن (VA) |
فئة الدقة |
|---|---|---|
| 150–250 | 5 | 0.5 |
| 300–400 | 10 | 0.5 |
| 500–800 | 10 | 0.5S |
| 1200–1500 | 20 | 0.2 |
| 2000–5000 | 40 | 0.2 / 0.5 / 0.5S حسب المواصفات |
التركيب والتوصيلات

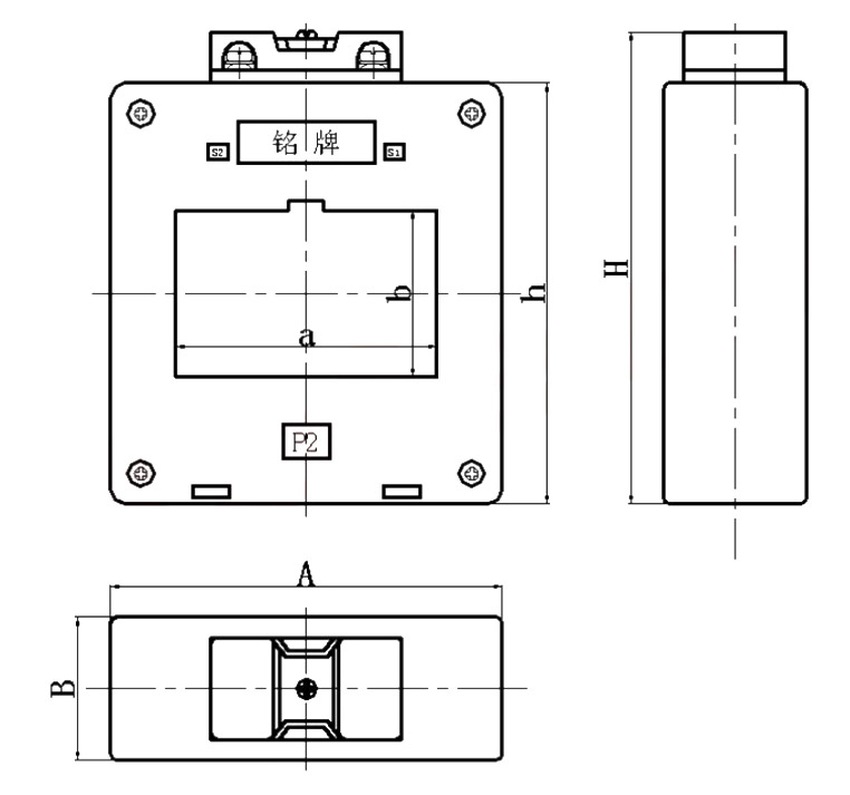

مخطط التركيب
يُصمم محول التيار BH-0.66 III للتركيب على قضبان DIN القياسية أو مباشرةً على ألواح الخلفية للوحات باستخدام الثقوب المخصصة للتثبيت. تأكد من توفر مسافة كافية حول الوحدة للتهوية وللوصول إلى التوصيلات. يجب أن يمر الموصل الأولي (قضيب التوصيل أو الكابل) من مركز فتحة النافذة دون إجهاد ميكانيكي على جسم المحول. تحقق من التوافق البُعدي بين فتحة الطراز المحدد (a × b) والمقطع العرضي للموصل قبل التركيب.
مخطط التوصيل
وصّل الأطراف الثانوية وفقًا لعلامات القطبية: حيث يكون S1 هو الطرف الخارجي المؤدي إلى جهاز القياس، ويجب تأريض S2 بشكل موثوق عند نقطة واحدة. لا تترك الدائرة الثانوية مفتوحة أثناء التشغيل—فهذا قد يسبب فولتات زائدة خطيرة ويُتلف المحول. استخدم سلك نحاسي مجدول بعزل مناسب لتوصيلات الدائرة الثانوية، وتأكد من شد براغي الأطراف جيدًا لمنع ارتفاع الحرارة.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر نسبة التيار التي تتوافق مع التيار التشغيلي الطبيعي لدائرتك، مع هامش كافٍ لتقلبات الحمل.
- اختر فئة الدقة (0.2، 0.5، أو 0.5S) بناءً على متطلبات القياس ومواصفات النظام لديك.
- تأكد من أن حجم النافذة يستوعب عرض قضيب التوصيل أو قطر الكابل دون تداخل ميكانيكي أثناء التركيب.
- تحقق من التوافق مع جهد نظامك—هذا الطراز مصنّف لأنظمة التيار المتردد منخفضة الجهد حتى 0.66kV (مثل 380V أو 660V).
- تأكد من أن الحمل المقنن يتماشى مع أجهزة القياس المتصلة للحفاظ على الدقة والأداء.
الأسئلة الشائعة
Q1: ما فئة الدقة المناسبة لعدادات الفوترة التجارية؟
اختر فئة الدقة 0.2 أو 0.5S لتطبيقات الفوترة الدقيقة. يوفر المحول تياراً ثانوياً 5 أمبير مع أحمال مقننة تصل إلى 40 فولت أمبير. يرجى تحديد نسبة التحويل المطلوبة للتأكيد الفني قبل الطلب.
Q2: هل يمكن تركيب هذا المحول في بيئات صناعية قاسية؟
لا، صُمم للتركيب الداخلي فقط في بيئات خالية من الغبار الموصل والغازات المسببة للتآكل. يجب ألا تتجاوز درجة الحرارة المحيطة 40 درجة مئوية والارتفاع 1000 متر. تواصل معنا لتقديم حلول مخصصة للبيئات الخاصة.
Q3: ما هي نسب التيار الأولية المتاحة لهذا المحول؟
تتوفر نسب تيار أولي تتراوح من 150 أمبير إلى 5000 أمبير حسب الطراز المحدد. يعمل المحول بجهد مقنن 0.66 كيلوفولت وتردد 50 هرتز مع تيار ثانوي 5 أمبير. يرجى إرسال المواصفات الفنية للحصول على عرض سعر.
Q4: ما هي مواصفات اختبار العزل الكهربائي للمحول؟
يخضع اللف الثانوي لاختبار جهد تحمل ترددي 3 كيلوفولت لمدة دقيقة واحدة. يجب أن تكون مقاومة العزل إلى الأرض 10 ميجا أوم أو أعلى. تؤكد الفحوصات المطابقة للمعايير الفنية جودة المحول.
Q5: في أي أنظمة توزيع تُستخدم محولات التيار هذه؟
تُستخدم محولات BH-0.66 III في أنظمة التوزيع منخفضة الجهد حتى 0.66 كيلوفولت. تُطبق بشكل أساسي في لوحات التوزيع الداخلية لأغراض القياس والحماية. استشر مهندسي المبيعات لتحديد الطراز الأنسب لمشروعك.
Q6: كيف يتم التعامل مع ظروف التشغيل الخاصة؟
يُشترط التأكيد الفني من المصنع قبل الطلب في حالات التشغيل الخاصة. يجب مراجعة متطلبات البيئة والارتفاع ودرجة الحرارة لضمان ملاءمة المحول. تواصل مع الدعم الفني لتحديد التعديلات المطلوبة.
