Обзор
Трансформатор тока BH-0.66 III в пластиковом корпусе для внутренней установки — это низковольтный трансформатор тока оконного типа, предназначенный для точного измерения тока, коммерческого учёта и электрического мониторинга в системах переменного тока напряжением до 0,66 кВ. Его конструкция позволяет пропускать первичный проводник или шину непосредственно через прямоугольное окно, а вторичная обмотка выдаёт стандартизированный выходной сигнал 5 А, совместимый с распространёнными измерительными приборами и устройствами мониторинга.
Идеально подходит для установки во внутренних помещениях, таких как низковольтные распределительные шкафы, распределительные щиты и панели учёта. Серия этих трансформаторов тока обеспечивает гибкую интеграцию с различными компоновками шин. Несколько размеров окон позволяют использовать разнообразные конфигурации кабелей и шин, что гарантирует адаптивность в промышленных и коммерческих системах распределения электроэнергии.
Ключевые технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0.66kV |
| Частота сети | 50Hz |
| Вторичный ток | 5A |
| Диапазон первичного тока | В зависимости от модификации модели |
| Класс точности | 0.5, 1 или 3 (в зависимости от применения) |
| Класс изоляции | Низковольтный, в пластиковом корпусе |
| Тип монтажа | Внутренняя установка, стационарное крепление |
| Материал магнитопровода | Листовая электротехническая сталь |
| Материал корпуса | Пластик с пониженной горючестью |
| Тип окна | Прямоугольное, сквозное |
| Рабочая температура | -25°C до +55°C |
| Соответствие стандартам | IEC 61869-2, GB/T 20840 |
Маркировка модели
B – Закрытая / пластиковая конструкция корпуса
H – Трансформатор тока
0.66 – Класс номинального напряжения: 0.66kV
III – Категория изделия / серия конструкции
50×50, 60×50 и др. – Размер окна (ширина × высота в мм) для установки шины или кабеля
Конструкция
BH-0.66 III имеет прочный корпус из пластика с пониженной горючестью, полностью закрывающий магнитопровод и вторичную обмотку, обеспечивая надёжную электрическую изоляцию и механическую защиту. Магнитопровод изготовлен из листовой электротехнической стали с высокой магнитной проницаемостью для обеспечения точного преобразования тока с минимальными потерями. Конструкция оконного типа исключает необходимость подключения первичной обмотки — первичный проводник просто проходит через изолированное окно. Все модели предназначены исключительно для внутренней установки и не имеют степени защиты для наружного применения. Вторичные выводы доступны через винтовые клеммы, обеспечивающие надёжное и устойчивое подключение к измерительным приборам или устройствам мониторинга.
Технические параметры
Условия эксплуатации
- Место установки: внутреннее помещение
- Высота над уровнем моря: не более 1000 м, если не указано иное
- Температура окружающей среды: от -5°C до +40°C
- Требования к окружающей среде: место установки должно быть защищено от сильной вибрации, токопроводящей пыли, коррозионно-активных газов, взрывоопасных сред и сильного загрязнения.
- Особые условия: при специальных условиях эксплуатации рекомендуется предварительное техническое согласование перед оформлением заказа.
Технические параметры
Трансформатор тока BH-0.66 III в пластиковом корпусе для внутренней установки предназначен для низковольтных распределительных систем и предлагает различные коэффициенты трансформации, классы точности и номинальные нагрузки для различных задач учёта и защиты.
Основные технические данные
| Параметр | Характеристика |
|---|---|
| Номинальное напряжение | 0.66kV / 660V |
| Номинальная частота | 50Hz |
| Номинальный первичный ток | 150A до 5000A, в зависимости от выбранной модели и коэффициента трансформации |
| Номинальный вторичный ток | 5A |
| Класс точности | 0.5, 0.5S, 0.2; другие классы по запросу |
| Номинальная нагрузка | 5VA, 10VA, 20VA, 40VA в зависимости от коэффициента трансформации и спецификации |
| Уровень изоляции | Сопротивление изоляции между вторичной обмоткой и землёй ≥10MΩ |
| Испытательное напряжение промышленной частоты | 3kV, 1 минута |
| Температура окружающей среды | -5°C до +40°C |
| Высота установки над уровнем моря | ≤1000m при стандартных условиях эксплуатации |
Номинальная нагрузка и класс точности
| Номинальный первичный ток (А) |
Номинальная нагрузка (ВА) |
Класс точности |
|---|---|---|
| 150–250 | 5 | 0.5 |
| 300–400 | 10 | 0.5 |
| 500–800 | 10 | 0.5S |
| 1200–1500 | 20 | 0.2 |
| 2000–5000 | 40 | 0.2 / 0.5 / 0.5S в зависимости от спецификации |
Установка и подключение

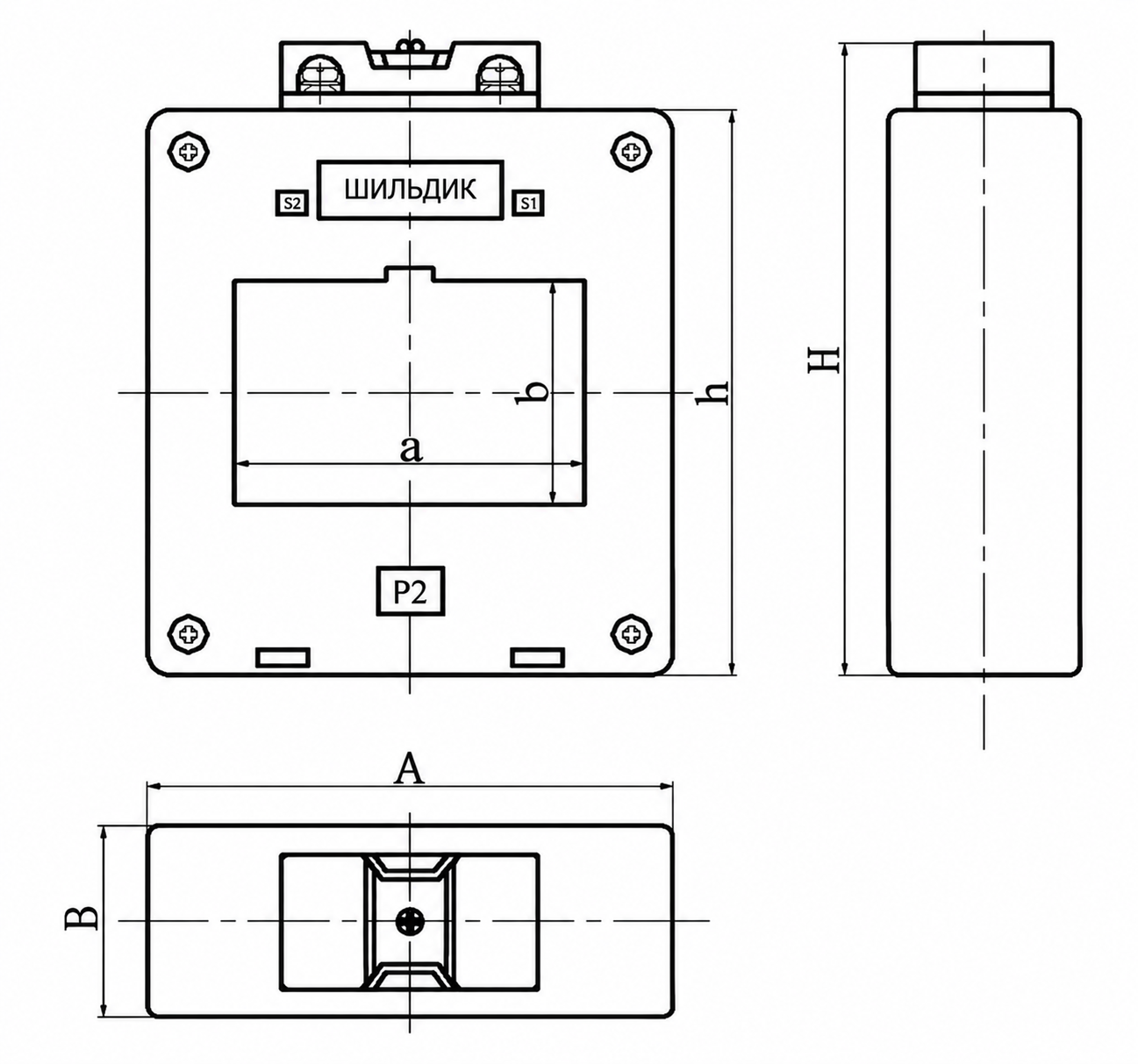

Схема установки
Трансформатор тока BH-0.66 III предназначен для монтажа на стандартные DIN-рейки или непосредственно на задние панели щитов с использованием предусмотренных отверстий для крепления. Обеспечьте достаточный зазор вокруг устройства для вентиляции и доступа к проводам. Первичный проводник (шина или кабель) должен проходить строго по центру окна без механического напряжения на корпус трансформатора тока. Перед установкой убедитесь в размерной совместимости между выбранным размером окна (a × b) и поперечным сечением проводника.
Схема подключения
Подключайте вторичные выводы в соответствии с маркировкой полярности: S1 — выходной вывод к измерительному прибору, а S2 должен быть надёжно заземлён в одной точке. Никогда не оставляйте вторичную цепь разомкнутой во время работы — это может вызвать опасные перенапряжения и повредить трансформатор тока. Используйте многожильный медный провод с соответствующим классом изоляции для вторичных соединений и обеспечьте плотную затяжку винтов клемм для предотвращения перегрева.
Подбор и частые вопросы
Руководство по выбору
- Выберите коэффициент трансформации, соответствующий номинальному рабочему току вашей цепи, с достаточным запасом на колебания нагрузки.
- Выберите класс точности (0.2, 0.5 или 0.5S) в зависимости от требований к учёту и характеристик вашей системы.
- Убедитесь, что размер окна позволяет разместить вашу шину или кабель без механических помех при монтаже.
- Проверьте совместимость с напряжением вашей системы — данная модель рассчитана на низковольтные сети переменного тока до 0.66 кВ (например, 380 В или 660 В).
- Убедитесь, что номинальная нагрузка соответствует подключаемым измерительным приборам для сохранения точности и производительности.
Часто задаваемые вопросы
В1: Для чего используется трансформатор тока BH-0.66 III?
BH-0.66 III преобразует высокие первичные токи в стандартизированный вторичный сигнал 5 А для точного учёта, мониторинга и измерений в низковольтных распределительных системах.
В2: Подходит ли BH-0.66 III для наружной установки?
Нет, данная модель предназначена исключительно для внутренней установки. Для наружного применения требуется трансформатор тока, устойчивый к воздействию влаги, УФ-излучения, загрязнений и экстремальных температур.
В3: Какой вторичный ток выдаёт BH-0.66 III?
Он выдаёт стандартный вторичный ток 5 А, совместимый с большинством низковольтных измерительных приборов, реле и устройств мониторинга, используемых в промышленных и коммерческих энергосистемах.
В4: Почему вторичную цепь трансформатора тока нельзя оставлять разомкнутой?
Разомкнутая вторичная цепь при включённой первичной может вызвать опасно высокие напряжения, что приведёт к пробою изоляции, повреждению оборудования и создаст угрозу безопасности персонала.
В5: Как выбрать правильный размер окна для моего применения?
Выберите размер окна, соответствующий габаритам вашей шины или жгута кабелей, обеспечивая зазор внутри распределительного шкафа и исключая физические препятствия при монтаже.
В6: Какие классы точности доступны для BH-0.66 III?
Доступные классы точности: 0.2, 0.5 и 0.5S. Выбор зависит от требуемой точности учёта, подключённой нагрузки и нормативных или сетевых требований.
В7: Какие данные необходимы при оформлении заказа?
Укажите номер модели, коэффициент трансформации, класс точности, номинальную нагрузку, размер окна, частоту сети (обычно 50 Гц или 60 Гц), количество и любые особые требования к клеммам, сертификатам, маркировке или упаковке.
Часто задаваемые вопросы
Q1: Какой класс точности выбрать для коммерческого учета электроэнергии?
Для коммерческого учета рекомендуется класс 0.5S или 0.2. Они обеспечивают высокую точность в диапазоне от 1% до 120% номинального тока. Уточняйте доступность нужного класса при оформлении заказа.
Q2: Можно ли устанавливать этот трансформатор на улице или в сырых помещениях?
Нет, модель BH-0.66 III предназначена только для внутренней установки. Эксплуатация допускается при температуре от -5°C до +40°C без конденсата. Для спецусловий требуется предварительное согласование с заводом.
Q3: Какие номинальные первичные токи доступны для данной серии трансформаторов?
Доступен диапазон первичных токов от 150 А до 5000 А. Конкретный коэффициент трансформации и вторичный ток 5 А зависят от модификации. Подбор модели осуществляется по опросному листу.
Q4: Предоставляются ли паспорта и протоколы заводских испытаний в комплекте?
Базовые электрические измерения выполняются на производстве. Полный перечень испытаний и документация зависят от требований проекта. Запросите детали у отдела продаж.
Q5: Подходит ли стандартное исполнение для высоты над уровнем моря более 1000 метров?
Стандартная модель рассчитана на высоту до 1000 м. Для высокогорных регионов требуется специальное исполнение с учетом плотности воздуха. Свяжитесь с нами для инженерного расчета.
Q6: В каких низковольтных распределительных устройствах применяются трансформаторы серии BH-0.66?
Изделия применяются в распределительных щитах и комплектных подстанциях напряжением до 0.66 кВ. Корпус из негорючего пластика обеспечивает безопасную эксплуатацию внутри закрытых помещений.
Q7: Требуются ли дополнительные меры защиты при установке в запыленных цехах?
Да, среда должна быть защищена от токопроводящей пыли и агрессивных газов. При наличии загрязнений необходимо использовать дополнительные защитные кожухи или шкафы с фильтрацией.
