Přehled

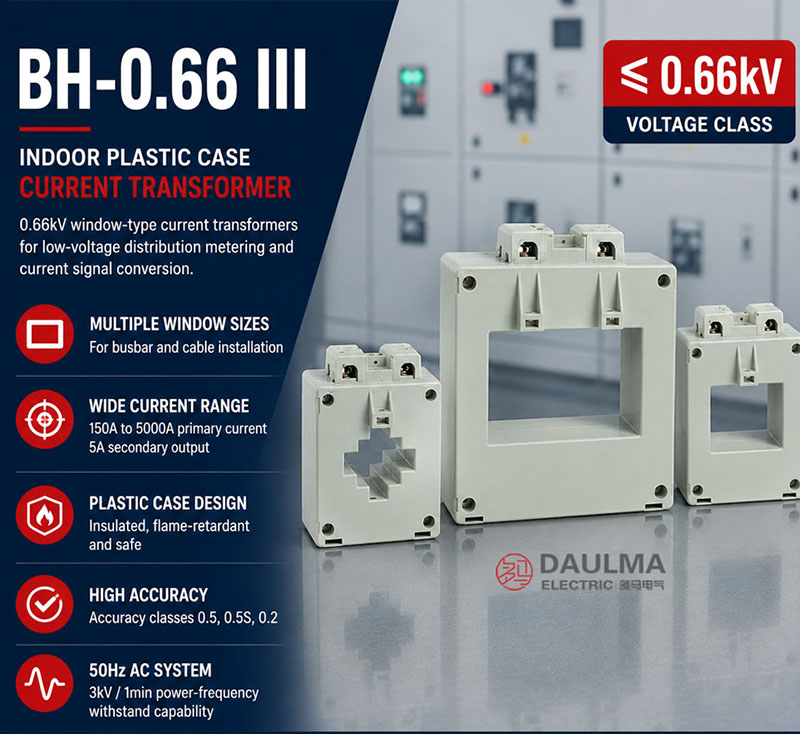

Proudový transformátor BH-0.66 III v plastovém krytu pro vnitřní instalaci je okénkového typu, určený pro přesné měření proudu, elektroměrové účely a elektrický monitoring v rozvodných sítích střídavého proudu do 0,66 kV. Konstrukce umožňuje průchod primárního vodiče nebo sběrnice přímo obdélníkovým okénkem, zatímco sekundární vinutí poskytuje standardizovaný výstup 5 A kompatibilní s běžnými měřicími přístroji a monitorovacími zařízeními.
Ideální pro instalaci ve vnitřních prostorách, jako jsou rozváděče nízkého napětí, distribuční skříně a měřicí panely, tato řada proudových transformátorů podporuje flexibilní integraci s různými uspořádáními sběrnic. Více velikostí okének přizpůsobuje různé konfigurace kabelů a sběrnic, což zajišťuje univerzální použitelnost v průmyslových i komerčních rozvodných aplikacích.
Základní jmenovité parametry
| Parametr | Hodnota |
|---|---|
| Jmenovité napětí | 0,66 kV |
| Síťová frekvence | 50 Hz |
| Sekundární proud | 5 A |
| Rozsah primárního proudu | Dle varianty modelu |
| Třída přesnosti | 0,5, 1 nebo 3 (dle aplikace) |
| Třída izolace | Nízké napětí, plastový kryt |
| Typ instalace | Vnitřní, pevná montáž |
| Materiál magnetického jádra | Laminovaná křemíková ocel |
| Materiál krytu | Plamenozdržující plast |
| Typ okénka | Obdélníkové, průchozí jádro |
| Provozní teplota | -25 °C až +55 °C |
| Soulad se standardy | IEC 61869-2, GB/T 20840 |
Označení modelu
B – Uzavřená / plastová konstrukce
H – Proudový transformátor
0,66 – Třída jmenovitého napětí: 0,66 kV
III – Kategorie produktu / sériové provedení
50×50, 60×50 atd. – Velikost okénka (šířka × výška v mm) pro instalaci sběrnice nebo kabelu
Konstrukce
Transformátor BH-0.66 III má robustní plamenozdržující plastový kryt, který zcela uzavírá magnetické jádro a sekundární vinutí, čímž zajišťuje spolehlivou elektrickou izolaci a mechanickou ochranu. Jádro je vyrobeno z laminované křemíkové oceli s vysokou permeabilitou pro přesný převod proudu s minimálními ztrátami. Konstrukce s okénkem eliminuje potřebu připojení primárního vinutí – primární vodič jednoduše prochází izolovaným otvorem. Všechny modely jsou určeny výhradně pro vnitřní použití, bez odolnosti proti povětrnostním vlivům. Sekundární svorky jsou přístupné pomocí šroubových svorek, což umožňuje bezpečné a stabilní zapojení k měřicím přístrojům nebo monitorovacím zařízením.
Technické parametry
Provozní podmínky
- Místo instalace: vnitřní prostředí
- Nadmorská výška: maximálně 1000 m, pokud není uvedeno jinak
- Okolní teplota: -5 °C až +40 °C
- Požadavky na prostředí: Instalační prostředí musí být bez silného vibrací, vodivého prachu, korozivních plynů, výbušných látek a těžkého znečištění.
- Zvláštní podmínky: Pro speciální provozní podmínky doporučujeme před objednáním technické schválení.
Technické parametry
Proudový transformátor BH-0.66 III v plastovém krytu pro vnitřní instalaci je navržen pro rozvody nízkého napětí a nabízí řadu proudových převodů, tříd přesnosti a hodnot jmenovité zátěže pro různé měřicí a ochranné aplikace.
Základní technické údaje
| Položka | Specifikace |
|---|---|
| Jmenovité napětí | 0,66 kV / 660 V |
| Jmenovitá frekvence | 50 Hz |
| Jmenovitý primární proud | 150 A až 5000 A, dle zvoleného modelu a převodu |
| Jmenovitý sekundární proud | 5 A |
| Třída přesnosti | 0,5, 0,5S, 0,2; další třídy dle požadavků objednávky |
| Jmenovitá zátěž | 5 VA, 10 VA, 20 VA, 40 VA dle proudového převodu a specifikace |
| Úroveň izolace | Odpor izolace mezi sekundárním vinutím a zemí ≥10 MΩ |
| Zkouškové napětí při průmyslové frekvenci | 3 kV po dobu 1 minuty |
| Okolní teplota | -5 °C až +40 °C |
| Nadmorská výška instalace | ≤1000 m za standardních provozních podmínek |
Jmenovitá zátěž a třída přesnosti
| Jmenovitý primární proud (A) |
Jmenovitá zátěž (VA) |
Třída přesnosti |
|---|---|---|
| 150–250 | 5 | 0,5 |
| 300–400 | 10 | 0,5 |
| 500–800 | 10 | 0,5S |
| 1200–1500 | 20 | 0,2 |
| 2000–5000 | 40 | 0,2 / 0,5 / 0,5S dle specifikace |
Instalace a zapojení
Instalační schéma
Proudový transformátor BH-0.66 III je určen pro montáž na standardní DIN lišty nebo přímo na zadní desky panelů pomocí dodaných upevňovacích otvorů. Zajistěte dostatečnou vůli kolem jednotky pro ventilaci a přístup k vedení. Primární vodič (sběrnice nebo kabel) musí procházet okénkem centricky, aniž by způsoboval mechanické namáhání těla transformátoru. Před instalací ověřte rozměrovou kompatibilitu mezi okénkem zvoleného modelu (a × b) a průřezem vodiče.
Schéma zapojení
Sekundární svorky připojte podle značení polarity: S1 je výstupní svorka směrem k měřicímu přístroji a S2 musí být spolehlivě uzemněna v jednom bodě. Nikdy neponechávejte sekundární obvod otevřený během provozu – mohlo by dojít k nebezpečným přepětím a poškození transformátoru. Pro sekundární připojení použijte měkký měděný vodič s odpovídající izolační třídou a zajistěte utažení svorkových šroubů proti přehřátí.
Výběr a časté otázky
Průvodce výběrem
- Zvolte proudový převod odpovídající normálnímu provoznímu proudu vašeho obvodu s dostatečnou rezervou pro kolísání zátěže.
- Vyberte třídu přesnosti (0,2, 0,5 nebo 0,5S) dle požadavků na měření a specifikací systému.
- Zajistěte, aby velikost okénka akomodovala šířku vaší sběrnice nebo průměr kabelu bez mechanické interference při montáži.
- Ověřte kompatibilitu se síťovým napětím – tento model je určen pro rozvody nízkého napětí do 0,66 kV (např. 380 V nebo 660 V).
- Potvrďte, že jmenovitá zátěž odpovídá připojeným měřicím přístrojům, aby byla zachována přesnost a výkon.
Často kladené otázky
Otázka 1: K čemu se používá proudový transformátor BH-0.66 III?
Transformátor BH-0.66 III převádí vysoký primární proud na standardizovaný sekundární signál 5 A pro přesné měření, monitoring a elektroměrové účely v rozvodech nízkého napětí.
Otázka 2: Je BH-0.66 III vhodný pro venkovní instalace?
Ne, tento model je určen výhradně pro vnitřní použití. Pro venkovní aplikace je nutný proudový transformátor odolný vůči vlhkosti, UV záření, znečištění a extrémním teplotám.
Otázka 3: Jaký sekundární proud poskytuje BH-0.66 III?
Poskytuje standardní sekundární proud 5 A, kompatibilní s většinou měřicích přístrojů, relé a monitorovacích zařízení používaných v průmyslových a komerčních rozvodech.
Otázka 4: Proč nesmí být sekundární strana proudového transformátoru ponechána otevřená?
Otevřený sekundární obvod při napájeném primáru může indukovat nebezpečně vysoká napětí, což hrozí poškozením izolace, zařízení i ohrožením bezpečnosti obsluhy.
Otázka 5: Jak zvolit správnou velikost okénka pro mou aplikaci?
Vyberte okénko, které odpovídá rozměrům vaší sběrnice nebo svazku kabelů, přičemž zajistěte dostatečnou vůli v rozváděči a vyhněte se mechanickému omezení při montáži.
Otázka 6: Jaké třídy přesnosti jsou pro BH-0.66 III k dispozici?
K dispozici jsou třídy přesnosti 0,2, 0,5 a 0,5S. Volba závisí na požadované přesnosti měření, připojené zátěži a požadavcích regulátorů či distributorů energie.
Otázka 7: Jaké údaje jsou potřeba při zadání objednávky?
Uveďte číslo modelu, proudový převod, třídu přesnosti, jmenovitou zátěž, velikost okénka, síťovou frekvenci (obvykle 50 Hz nebo 60 Hz), množství a případné speciální požadavky na svorky, certifikace, označení nebo balení.
Často kladené otázky
Q1: K čemu se používá proudový transformátor BH-0.66 III?
Je navržen pro rozvody nízkého napětí do 0,66 kV. Vhodný pro vnitřní měřicí a ochranné aplikace. Pro detaily ke konkrétní aplikaci nás kontaktujte.
Q2: Lze tento transformátor instalovat v náročných venkovních podmínkách?
Ne, je určen výhradně pro vnitřní prostředí. Vyžaduje teplotu od -5 °C do +40 °C bez vodivého prachu a korozivních plynů.
Q3: Která třída přesnosti je vhodná pro fakturační měření?
Pro fakturační měření zvolte třídu přesnosti 0,2 nebo 0,5S. Tyto třídy zajišťují vysokou přesnost pro energetické účetnictví. Kalibrace ve výrobě podléhá potvrzení.
Q4: Jaký je standardní výstupní sekundární proud?
Jmenovitý sekundární proud je standardizován na 5 A. Zajišťuje to kompatibilitu se standardními měřicími přístroji a ochrannými relé.
Q5: Můžeme objednat vlastní převody primárního proudu?
Ano, primární proudy se pohybují od 150 A do 5000 A dle modelu. Pro nestandardní převody kontaktujte obchodní oddělení pro technické schválení.
Q6: Je tento transformátor vhodný pro instalace ve vysokých nadmořských výškách?
Standardní modely jsou dimenzovány pro nadmořskou výšku do 1000 metrů. Pro instalace nad touto hranicí vyžadují speciální podmínky předchozí potvrzení výrobce.
