تُعد سلسلتا FN3-12 وFN3-12R/S مفاتيح قطع حمل عالي الجهد مخصصة للاستخدام الداخلي في أنظمة التيار المتردد بتردد 50 هرتز وتشغيل عند جهد 6 كيلوفولت أو 12 كيلوفولت. وقد صُمّمت هذه المفاتيح لفصل وقطع تيارات الحمل، وتبديل دوائر الجهد العالي، ودعم تطبيقات الحماية عند استخدامها مع صمامات انصهارية مناسبة.
تتميّز هذه المفاتيح بأداءٍ موثوق، ومتطلبات صيانة منخفضة، وملاءمتها للعمليات المتكررة. ويمكن دمجها مع آليات تشغيل يدوية من نوع CS2 أو CS3 لتعزيز المرونة التشغيلية والسلامة في التركيبات الداخلية ذات الجهد المتوسط.
البناء: يحتوي المفتاح على قاطع فراغي لإطفاء القوس الكهربائي من النوع RN3. وتشمل العلامات الطرفية P1/P2 لمدخل/مخرج الطاقة وS1/S2 لتوصيلات الصمامات الانصهارية (حيث ينطبق ذلك). يجب دائمًا التأكد من فصل الدائرة عن التغذية قبل التركيب أو الصيانة. ولا يُسمح بالتشغيل تحت الحمل دون التحقق من توافقه مع تصنيف قدرة القطع للصمام الانصهاري المتصل. ويجب استخدام قطع الغيار المحددة من قبل الشركة المصنعة فقط للحفاظ على السلامة والامتثال.

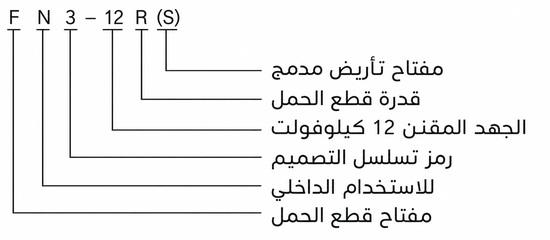

يتم تفسير رمز النوع FN3-12 كما يلي:
F: مفتاح قطع الحمل
N: تطبيق داخلي
3: رقم تسلسل التصميم
12: الجهد المقنن (كيلوفولت)
R: ذو قدرة على قطع الحمل
S: مزود بمفتاح أرضي (تأريض) مدمج
المعطيات التقنية
ظروف التشغيل
تنطبق ظروف الخدمة القياسية ما لم يُذكر خلاف ذلك. وللمتطلبات الخاصة مثل التكيف مع الارتفاعات أو التكوينات المخصصة، يُرجى استشارة فريقنا الفني للحصول على حلول مصممة خصيصًا.
المعايير الفنية
| المعامل | القيمة |
|---|---|
| تردد النظام | 50 هرتز |
| الجهد المقنن | 6 كيلوفولت / 12 كيلوفولت |
| التيار المقنن | 200 أمبير / 400 أمبير / 630 أمبير |
| تيار التحمل القصير المقنن (3 ثوانٍ) | 20 كيلوأمبير |
| تيار التحمل الذروي المقنن | 50 كيلوأمبير |
| العمر الميكانيكي | ≥2,000 عملية |
| وسط إطفاء القوس الكهربائي | فراغ (قاطع من النوع RN3) |
| آلية التشغيل | آلية يدوية من نوع CS2 أو CS3 |
التركيب والتوصيلات
أبعاد التركيب
تم تصميم سلسلة FN3-12 للتركيب الداخلي المدمج مع أبعاد واجهة قياسية لتسهيل دمجها في لوحات التوزيع.
| البُعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 480 |
| العرض الكلي | 260 |
| العمق الكلي | 190 |
| مسافة ثقوب التثبيت (رأسيًا) | 320 |
| مسافة ثقوب التثبيت (أفقيًا) | 200 |
| المسافة بين الأطوار | 150 |
الاختيار والأسئلة الشائعة
الأسئلة الشائعة
Q1: هل يمكن استخدام مفتاح FN3-12 في أنظمة 11 كيلوفولت؟
نعم، يخضع لتأكيد المشروع. يُطبق المفتاح في معدات التوزيع الداخلية بجهد 6 أو 12 كيلوفولت. حدد جهد النظام للتأكد من التوافق في المصنع.
Q2: ما هو تيار التحمل القصير لهذا المفتاح؟
يبلغ تيار التحمل القصير المقنن 20 كيلوأمبير لمدة 3 ثوانٍ، مع تيار ذروي 50 كيلوأمبير. يضمن ذلك حماية موثوقة. راجع الكتيب الفني لتفاصيل التطبيقات.
Q3: هل يدعم المفتاح التركيب في المرتفعات العالية؟
تنطبق ظروف التشغيل القياسية افتراضياً. للتكيف مع المرتفعات العالية أو التكوينات المخصصة، يرجى استشارة فريقنا الفني للحصول على حلول مصممة خصيصاً.
Q4: أي نوع من آليات التشغيل متوافق مع هذا المفتاح؟
يستخدم المفتاح آلية تشغيل يدوية من النوع CS2 أو CS3. يعتمد وسط إطفاء القوس الكهربائي على الفراغ. تواصل معنا لتأكيد توفر الآلية المطلوبة.
Q5: ما هي التطبيقات الرئيسية لمفتاح قطع الحمل FN3-12؟
صُمم المفتاح خصيصاً لتطبيقات التوزيع الداخلية بجهد 6 و12 كيلوفولت. يُستخدم بشكل أساسي في لوحات التوزيع ومحطات التحويل. اطلب الكتيب الفني الكامل من الشركة المصنعة.
Q6: هل يتم إجراء اختبارات المصنع قبل الشحن؟
تخضع المعدات لاختبارات روتينية قياسية. للحصول على تفاصيل شهادات الاختبار المحددة أو متطلبات التوثيق، يرجى التواصل معنا لتأكيد إجراءات ضمان الجودة.
