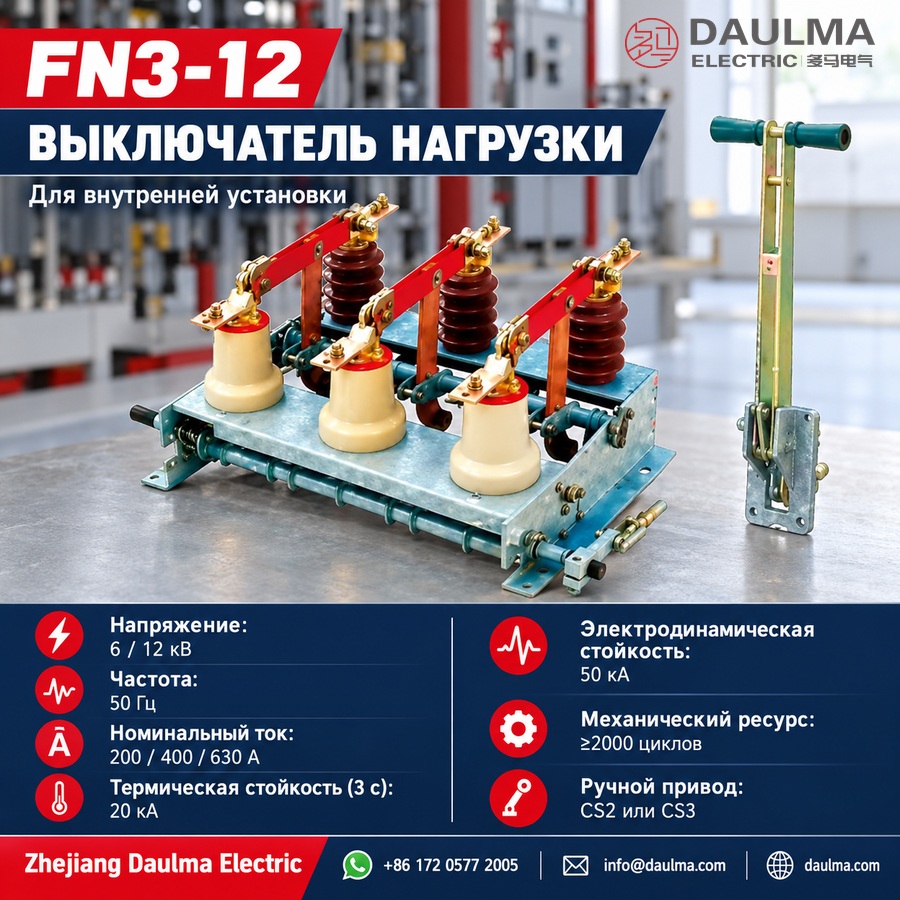

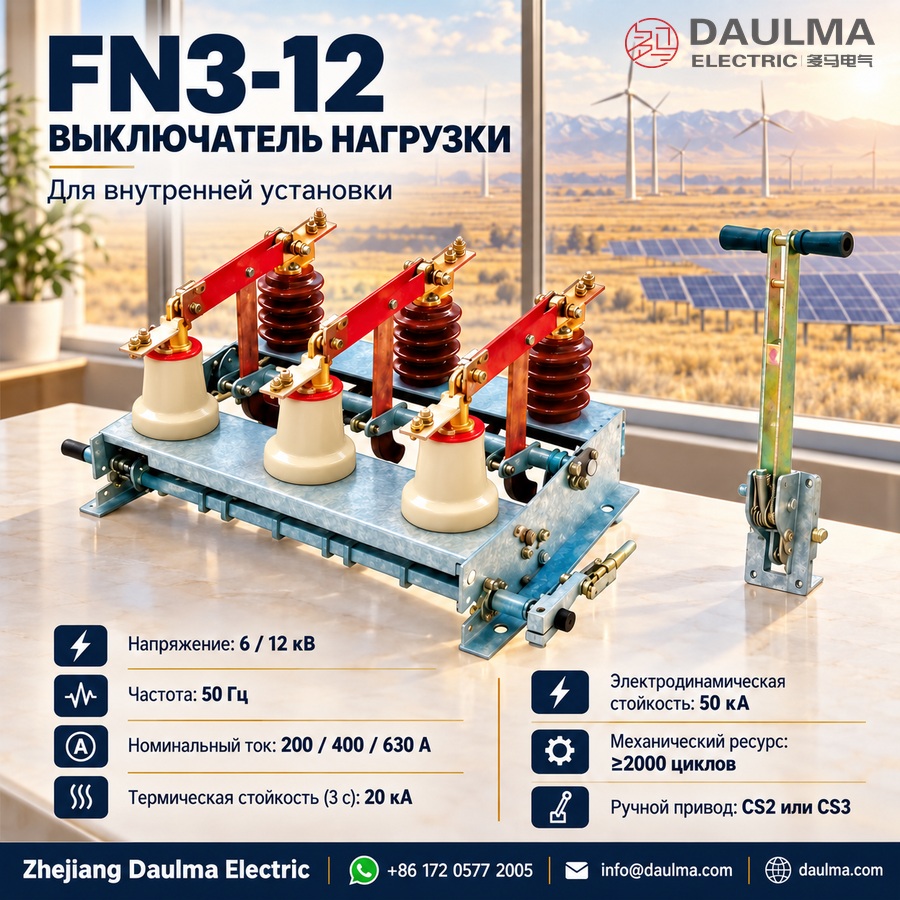

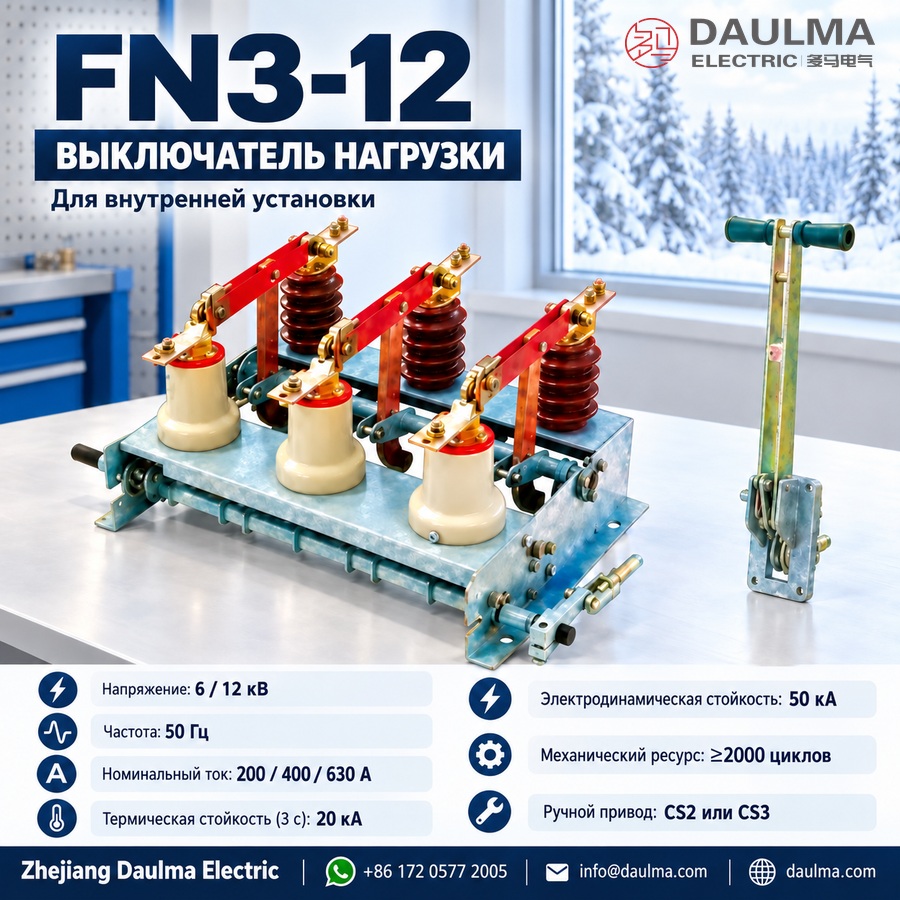

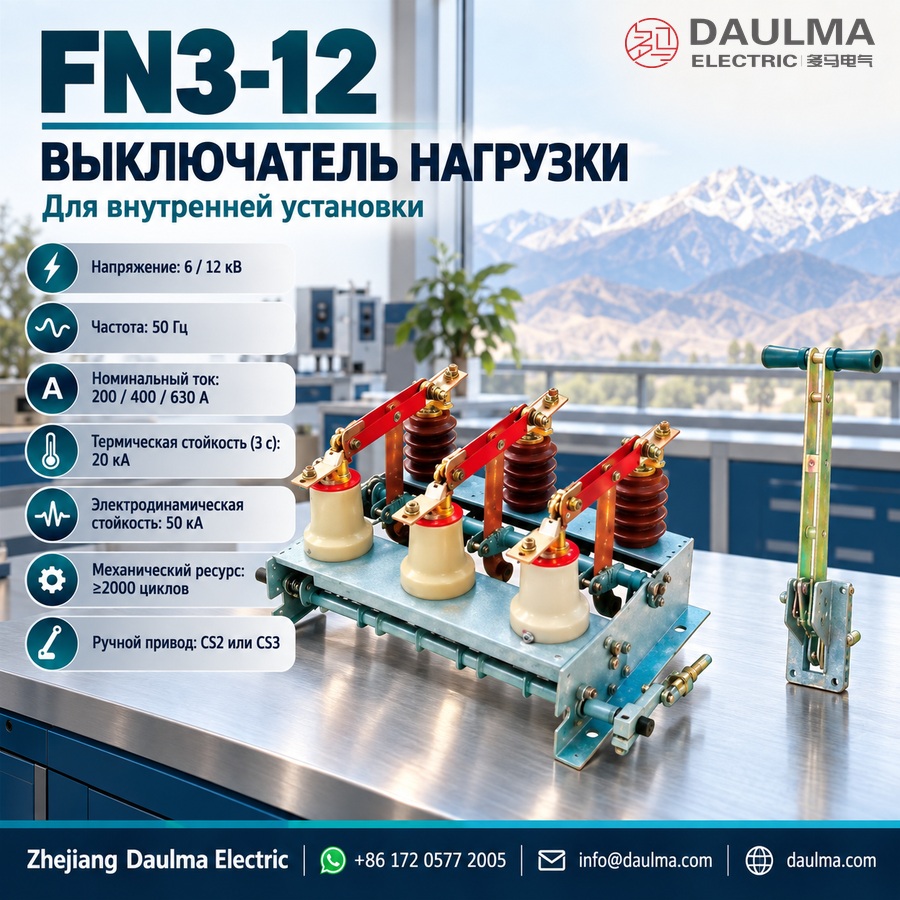

Серии FN3-12 и FN3-12R/S — это высоковольтные выключатели нагрузки для внутренней установки, предназначенные для сетей переменного тока частотой 50 Гц с номинальным напряжением 6 кВ или 12 кВ. Они разработаны для отключения и прерывания рабочих токов, коммутации высоковольтных цепей, а также для применения в защитных схемах в сочетании с соответствующими предохранителями.
Эти выключатели отличаются надежной работой, низкими требованиями к техническому обслуживанию и пригодностью для частых коммутационных операций. Их можно комплектовать ручными приводами CS2 или CS3 для повышения гибкости эксплуатации и безопасности в распределительных устройствах среднего напряжения внутренней установки.
Конструкция: Выключатель оснащен дугогасительной вакуумной дугогасительной камерой типа RN3. Клеммы маркированы следующим образом: P1/P2 — для подключения питающей линии и отходящей цепи, S1/S2 — для подключения предохранителей (при наличии). Перед монтажом или обслуживанием всегда убедитесь, что цепь обесточена. Не допускается работа под нагрузкой без подтверждения совместимости с отключающей способностью установленного предохранителя. Используйте только оригинальные запасные части, рекомендованные производителем, чтобы обеспечить безопасность и соответствие нормативным требованиям.

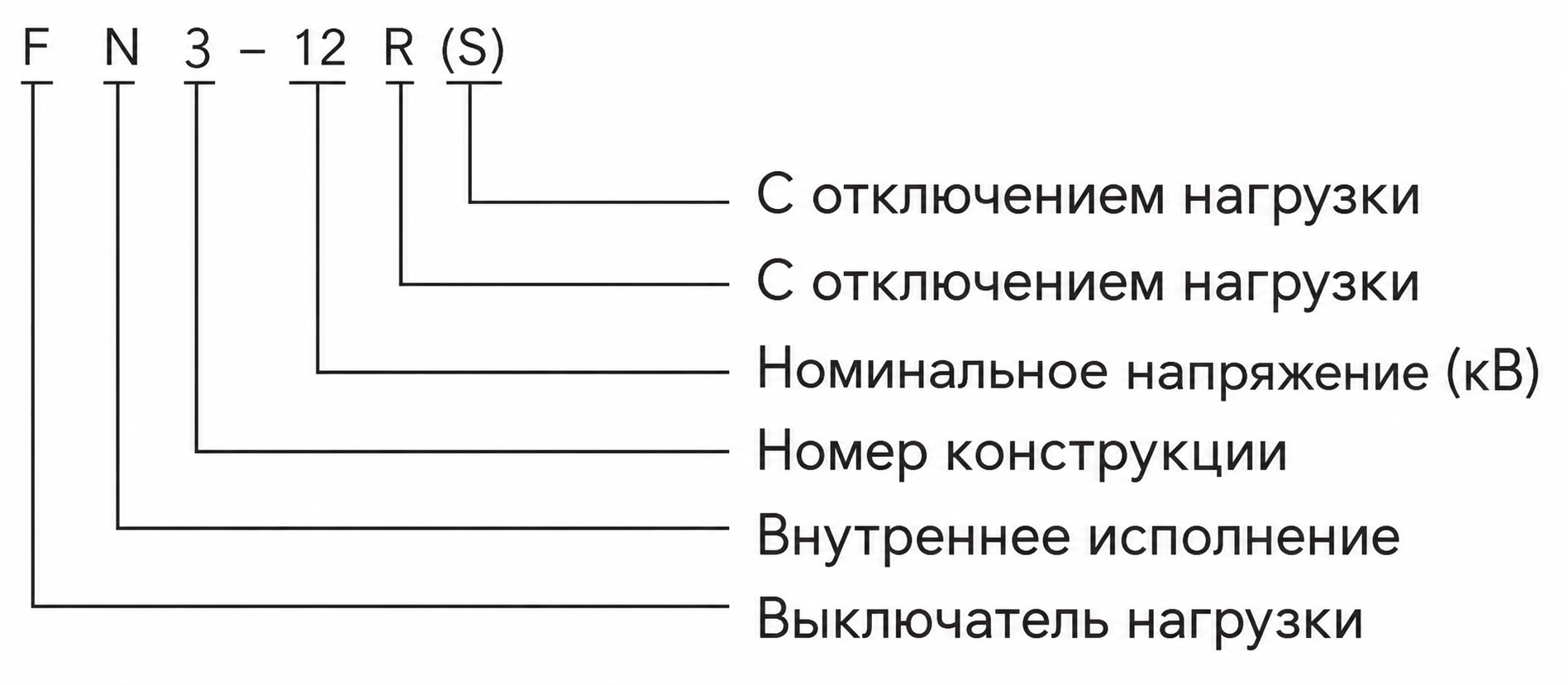

Расшифровка обозначения FN3-12:
F — выключатель нагрузки
N — для внутренней установки
3 — номер конструктивного исполнения
12 — номинальное напряжение (кВ)
R — с возможностью отключения под нагрузкой
S — с интегрированным заземляющим разъединителем
Технические параметры
Условия эксплуатации
Применяются стандартные условия эксплуатации, если не указано иное. При особых требованиях, таких как адаптация к высокогорным условиям или нестандартные конфигурации, обращайтесь в наш технический отдел для получения индивидуальных решений.
Технические параметры
| Параметр | Значение |
|---|---|
| Частота сети | 50 Гц |
| Номинальное напряжение | 6 кВ / 12 кВ |
| Номинальный ток | 200 А / 400 А / 630 А |
| Номинальный ток термической стойкости (3 с) | 20 кА |
| Номинальный ток электродинамической стойкости | 50 кА |
| Механический ресурс | ≥2 000 циклов |
| Среда гашения дуги | Вакуум (дугогасительная камера типа RN3) |
| Привод | Ручной привод CS2 или CS3 |
Установка и подключение
Габаритные и установочные размеры
Серия FN3-12 спроектирована для компактного монтажа внутри помещений и имеет стандартизированные присоединительные размеры, обеспечивающие простую интеграцию в ячейки КРУ.
| Размер | Значение (мм) |
|---|---|
| Общая высота | 480 |
| Общая ширина | 260 |
| Общая глубина | 190 |
| Расстояние между монтажными отверстиями (по вертикали) | 320 |
| Расстояние между монтажными отверстиями (по горизонтали) | 200 |
| Межфазное расстояние | 150 |
Подбор и частые вопросы
Руководство по выбору
- Выберите номинальное напряжение (6 кВ или 12 кВ) в соответствии с номинальным напряжением сети.
- Определите номинальный ток (200 А, 400 А или 630 А) исходя из ожидаемой продолжительной нагрузки.
- Уточните необходимость наличия заземляющего разъединителя (суффикс S) для обеспечения безопасности при обслуживании.
- Проверьте совместимость выключателя нагрузки и применяемых высоковольтных предохранителей для согласованной защиты.
- Убедитесь, что выбранный привод (CS2 или CS3) соответствует конструкции шкафа и предпочтениям оператора.
- Подтвердите соответствие условий окружающей среды (температура, влажность, высота над уровнем моря) стандартным эксплуатационным ограничениям.
- Для нестандартных условий (например, высота более 1000 м над уровнем моря) обратитесь в технический отдел за решениями с пониженной нагрузочной способностью или специальными модификациями.
Часто задаваемые вопросы
Вопрос 1: Может ли выключатель FN3-12 отключать токи короткого замыкания?
Нет. FN3-12 является выключателем нагрузки и не предназначен для отключения токов короткого замыкания. Для полной защиты от коротких замыканий его необходимо использовать последовательно с высоковольтными токоограничивающими предохранителями (например, типа RN3).
Вопрос 2: Что означает буква «R» в обозначении FN3-12R?
Буква «R» указывает на наличие у выключателя специальной функции отключения под нагрузкой с использованием вакуумной дугогасительной камеры, что позволяет безопасно включать и отключать цепь при нормальных рабочих токах.
Вопрос 3: Есть ли блокировка между заземляющим разъединителем и основными контактами?
Да, в моделях FN3-12S интегрированный заземляющий разъединитель механически заблокирован с основными контактами, что исключает опасные режимы работы и гарантирует обесточивание цепи до подключения заземления.
Вопрос 4: Можно ли устанавливать этот выключатель на открытом воздухе?
Нет. Серия FN3-12 предназначена исключительно для внутренней установки (об этом свидетельствует буква «N» в типовом обозначении). Установка на открытом воздухе приведет к ухудшению изоляционных характеристик и аннулированию сертификатов безопасности.
Вопрос 5: Какое техническое обслуживание требуется вакуумной дугогасительной камере?
Вакуумная дугогасительная камера типа RN3 герметична и не требует регулярного обслуживания в течение всего срока службы. Однако рекомендуется периодически проверять состояние механических соединений, соосность контактов и целостность изоляции в соответствии со стандартом МЭК 62271.
Часто задаваемые вопросы
Q1: Подходит ли выключатель FN3-12 для эксплуатации в сетях 6 кВ?
Да, оборудование рассчитано на напряжение 6 кВ и 12 кВ. Подходит для внутренней установки в стандартных условиях. Параметры подтверждены заводом-изготовителем.
Q2: Какой ток термической стойкости у данного выключателя нагрузки?
Номинальный ток термической стойкости составляет 20 кА (3 с), электродинамической — 50 кА. Соответствие параметрам сети проверяется на этапе проектирования.
Q3: Какая среда гашения дуги и тип привода используются?
Применяется вакуумная камера типа RN3, коммутация осуществляется ручным приводом CS2 или CS3. Тип привода фиксируется в заводской спецификации.
Q4: Возможно ли изготовление модификации для высокогорных условий эксплуатации?
Да, стандартные условия адаптируются под высокогорье или другие нестандартные требования. Свяжитесь с техническим отделом для индивидуального расчета.
Q5: Какие номинальные токи доступны для заказа этой модели?
Выключатель нагрузки выпускается на токи 200 А, 400 А и 630 А. Номинальный ток указывается в закупочной спецификации.
Q6: Для каких распределительных устройств предназначен выключатель нагрузки FN3-12?
Оборудование предназначено для комплектных распределительных устройств внутренней установки на 6/12 кВ (50 Гц). Запросите габаритные чертежи у менеджера для проектирования.
Q7: Какой механический ресурс заявлен для выключателя нагрузки Daulma?
Механический ресурс изделия составляет не менее 2000 циклов коммутаций. Обратитесь в отдел продаж для получения сертификатов и паспортов.
