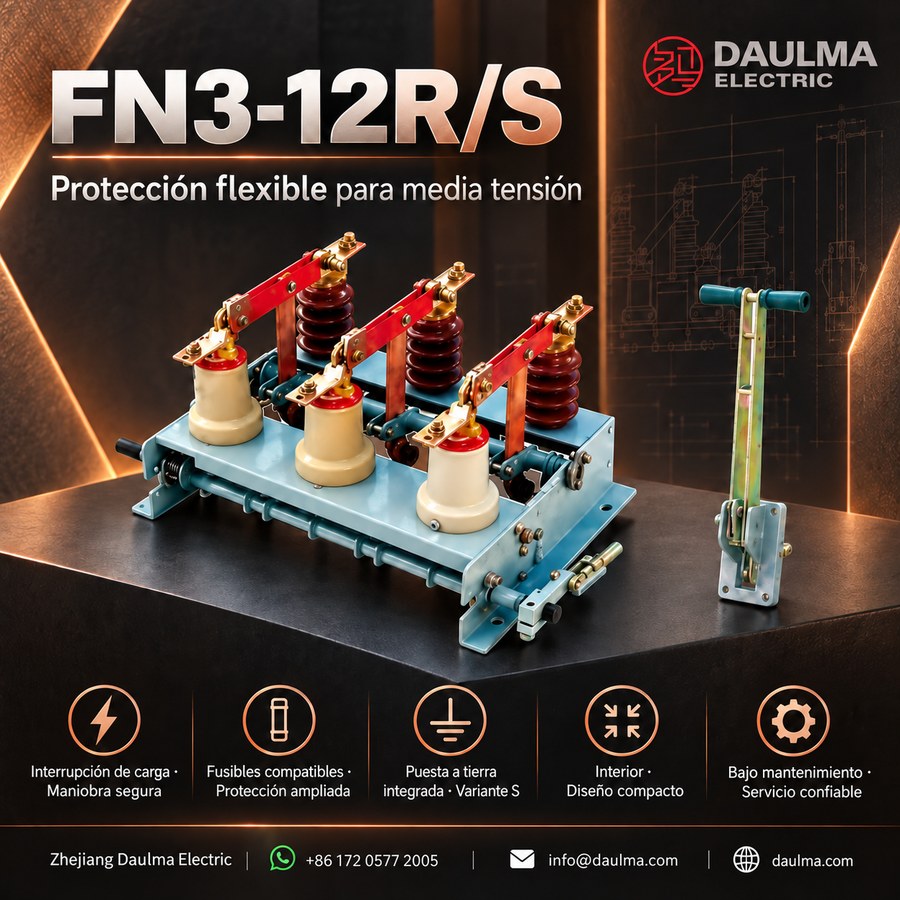

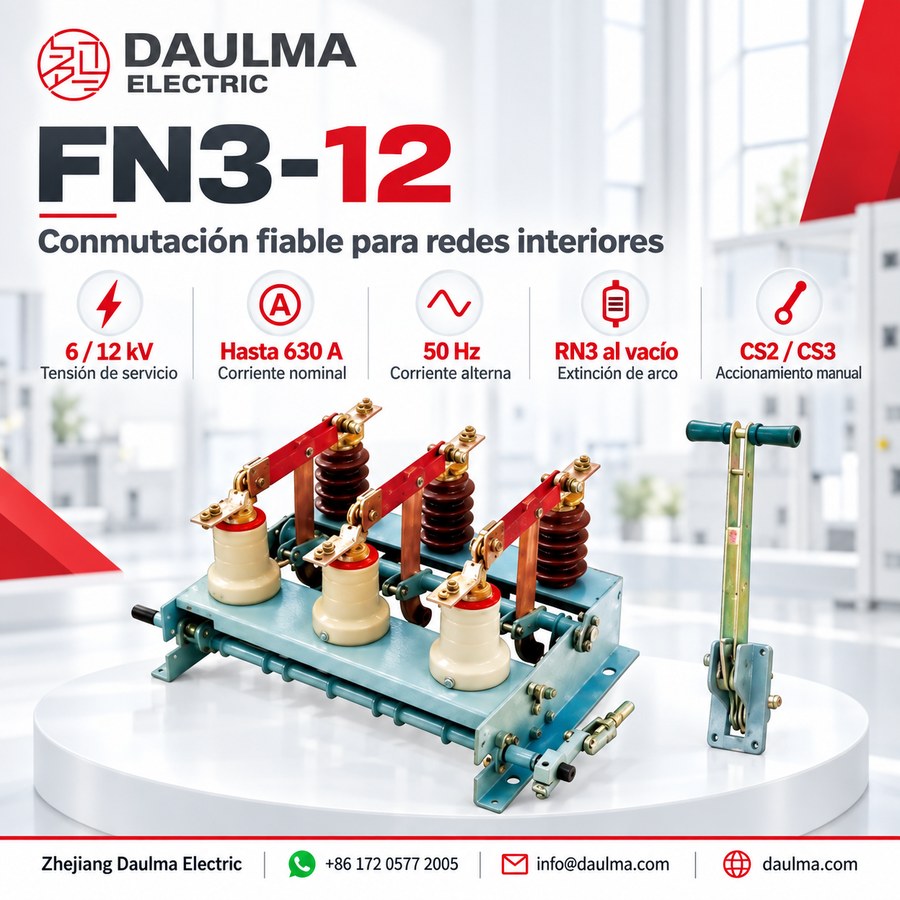

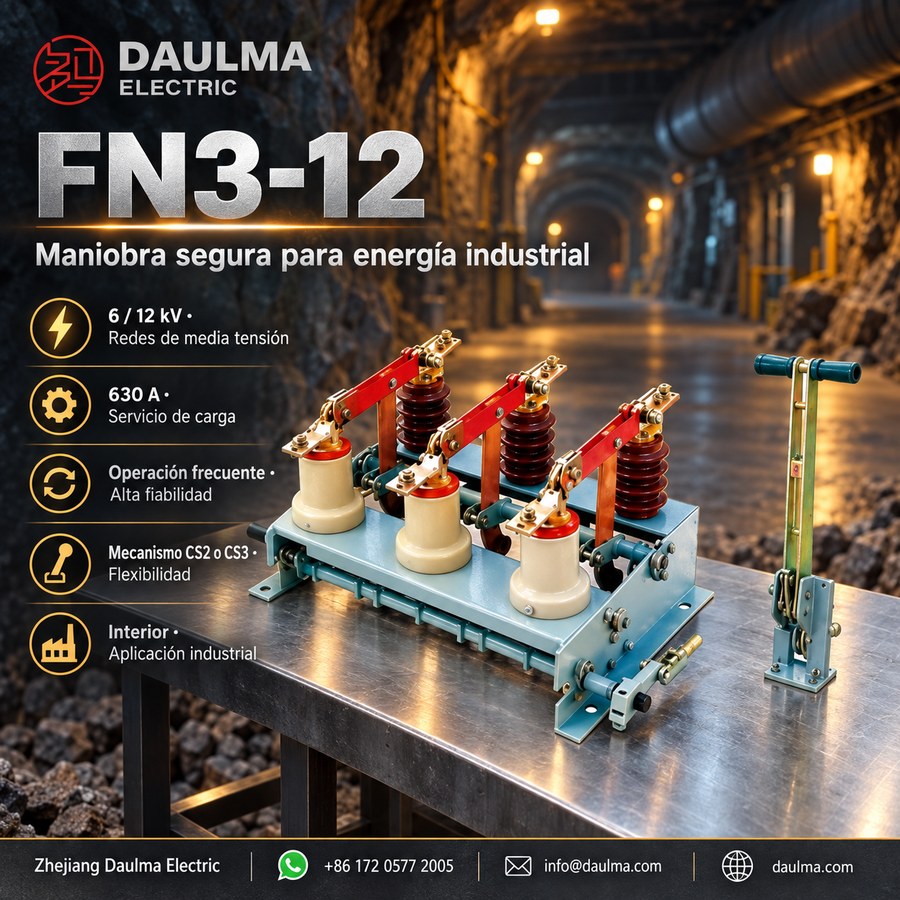

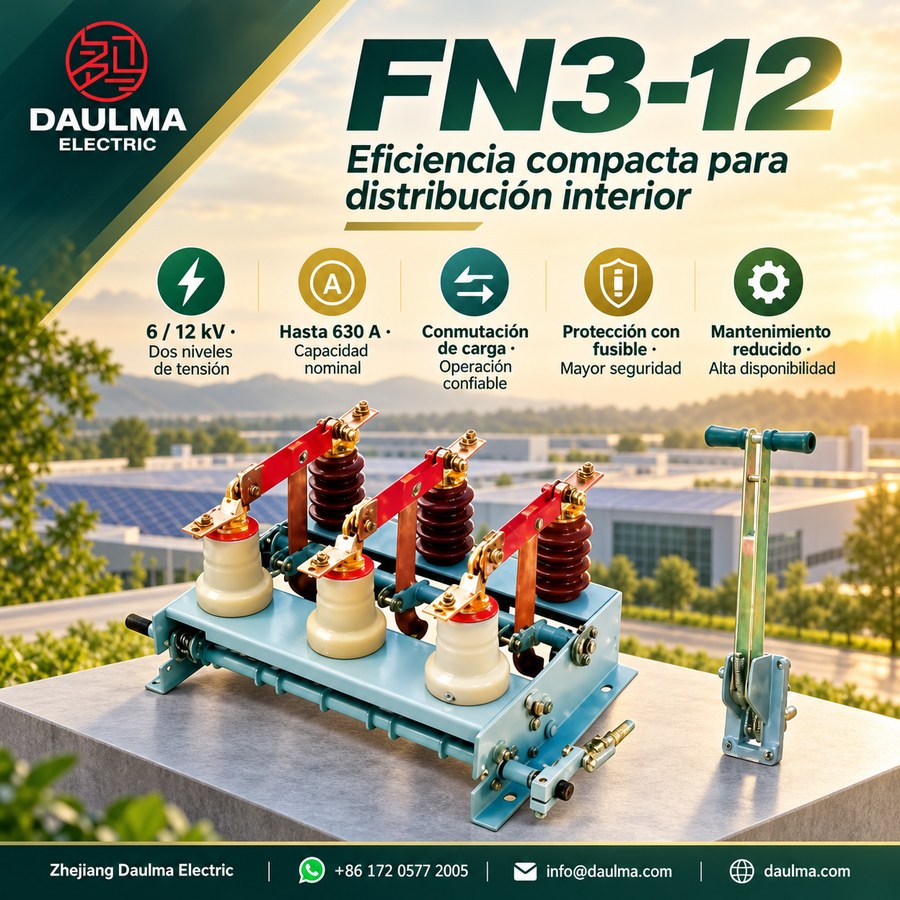

Las series FN3-12 y FN3-12R/S son interruptores de carga de alta tensión para interiores diseñados para sistemas de corriente alterna de 50 Hz que operan a 6 kV o 12 kV. Están diseñados para desconectar e interrumpir corrientes de carga, conmutar circuitos de alta tensión y admitir aplicaciones de protección cuando se combinan con fusibles adecuados.
Estos interruptores ofrecen un rendimiento fiable, bajos requisitos de mantenimiento y son aptos para operaciones de conmutación frecuentes. Pueden integrarse con mecanismos manuales de accionamiento CS2 o CS3 para mejorar la flexibilidad operativa y la seguridad en instalaciones interiores de media tensión.

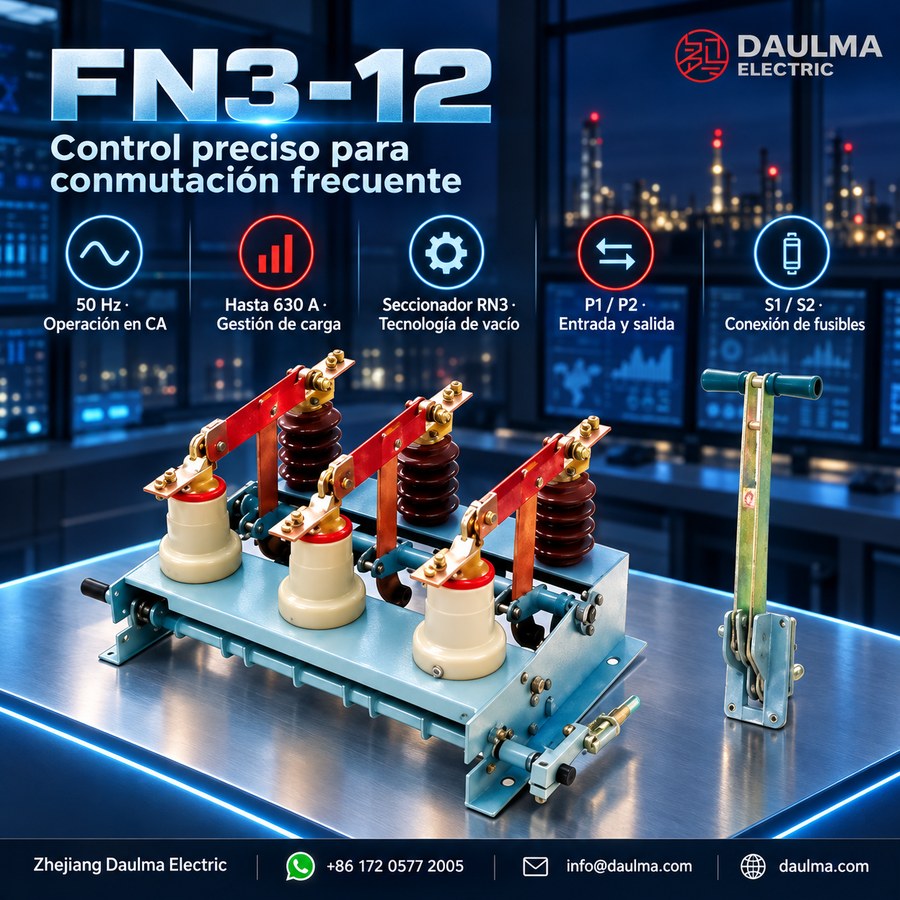

Construcción: El interruptor incorpora un seccionador al vacío tipo RN3 para extinción de arco. Las marcas en los terminales incluyen P1/P2 para entrada/salida de potencia y S1/S2 para conexiones de fusibles (cuando corresponda). Asegúrese siempre de que el circuito esté desenergizado antes de la instalación o el mantenimiento. No opere bajo carga sin verificar la compatibilidad con la capacidad de interrupción del fusible conectado. Utilice únicamente piezas de repuesto especificadas por el fabricante para mantener la seguridad y el cumplimiento normativo.
La designación del tipo FN3-12 se interpreta de la siguiente manera:
F: Interruptor de carga
N: Aplicación en interiores
3: Número de secuencia de diseño
12: Tensión nominal (kV)
R: Con capacidad de interrupción de carga
S: Con interruptor de puesta a tierra (conexión a masa) integrado
Parámetros técnicos
Condiciones de servicio
Se aplican las condiciones de servicio estándar salvo indicación contraria. Para requisitos especiales, como adaptación a altitud o configuraciones personalizadas, consulte a nuestro equipo técnico para soluciones a medida.
Parámetros técnicos
| Parámetro | Valor |
|---|---|
| Frecuencia del sistema | 50 Hz |
| Tensión nominal | 6 kV / 12 kV |
| Corriente nominal | 200 A / 400 A / 630 A |
| Corriente nominal soportada en corto tiempo (3 s) | 20 kA |
| Corriente nominal soportada de cresta | 50 kA |
| Vida mecánica | ≥2.000 operaciones |
| Medio de extinción de arco | Vacío (seccionador tipo RN3) |
| Mecanismo de accionamiento | Mecanismo manual CS2 o CS3 |
Instalación y cableado
Dimensiones de instalación
La serie FN3-12 está diseñada para montaje compacto en interiores, con dimensiones de interfaz estandarizadas para facilitar su integración en paneles de celdas.
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 480 |
| Anchura total | 260 |
| Profundidad total | 190 |
| Separación de orificios de montaje (vertical) | 320 |
| Separación de orificios de montaje (horizontal) | 200 |
| Separación entre fases | 150 |
Selección y preguntas frecuentes
Guía de selección
- Seleccione la tensión nominal (6 kV o 12 kV) según la tensión nominal del sistema.
- Elija la corriente nominal (200 A, 400 A o 630 A) de acuerdo con la carga continua esperada.
- Determine si se requiere la función de interruptor de puesta a tierra (sufijo S) para la seguridad durante el mantenimiento.
- Verifique la compatibilidad entre el interruptor de carga y los fusibles de alta tensión asociados para una protección coordinada.
- Asegúrese de que el mecanismo de accionamiento seleccionado (CS2 o CS3) coincida con el diseño del panel y las preferencias del operador.
- Confirme que las condiciones ambientales (temperatura, humedad, altitud) cumplan con los límites estándar de servicio.
- Para entornos no estándar (por ejemplo, altitudes superiores a 1.000 m), solicite soluciones personalizadas o con reducción de carga.
Preguntas Frecuentes
Q1: ¿Qué tipo de extinción de arco tiene el seccionador FN3-12?
A: Utiliza extinción en vacío con seccionador tipo RN3. Esto garantiza un corte seguro y alta vida mecánica de al menos 2.000 operaciones. Consulte al equipo técnico para detalles de instalación.
Q2: ¿Cuál es la capacidad de cortocircuito de este interruptor de carga?
A: Soporta una corriente de corta duración de 20 kA durante 3 segundos y una corriente de cresta de 50 kA. Verifique que estos valores coincidan con el nivel de falla de su red antes de la compra.
Q3: ¿Cómo se acciona el interruptor de carga FN3-12 durante la instalación?
A: Se opera mediante un mecanismo manual tipo CS2 o CS3. Ambos mecanismos son adecuados para aplicaciones interiores estándar. Confirme el modelo específico requerido para su celda al realizar el pedido.
Q4: ¿Se puede personalizar este interruptor para condiciones de altitud extremas?
A: Sí, sujeto a confirmación del proyecto. Para requisitos especiales como adaptación a gran altitud, debe consultar a nuestro equipo técnico para obtener soluciones a medida.
Q5: ¿Qué pruebas de fábrica se realizan antes del envío del equipo?
A: Se realizan pruebas de rutina estándar según normativas aplicables. Para ensayos específicos de fábrica o certificaciones adicionales requeridas por su proyecto, consulte los detalles con nuestro equipo comercial antes de confirmar el pedido.
Q6: ¿Para qué tipo de redes eléctricas es adecuado el modelo FN3-12?
A: Es ideal para redes de distribución interior de 6 kV y 12 kV a 50 Hz. Soporta corrientes nominales de hasta 630 A. Consulte al fabricante para verificar la compatibilidad con su subestación.
