يُصمَّم مفتاح قطع الحمل الخارجي عالي الجهد من نوع FZW28-12 بالفُراغ لتشغيل أنظمة توزيع الطاقة الكهربائية ثلاثية الأطوار بجهد 12 كيلوفولت وتردد 50 هرتز. ويُشغِّل هذا المفتاح التيارات الحِملية العادية، والتيارات الزائدة، والتيارات القصيرة الدائرة بشكل موثوق، مما يجعله مثاليًا للاستخدام في المحطات الفرعية، والمنشآت الصناعية، وحماية الشبكات الريفية، وأنظمة التوزيع المؤتمتة التي تتطلب عمليات تشغيل متكررة.

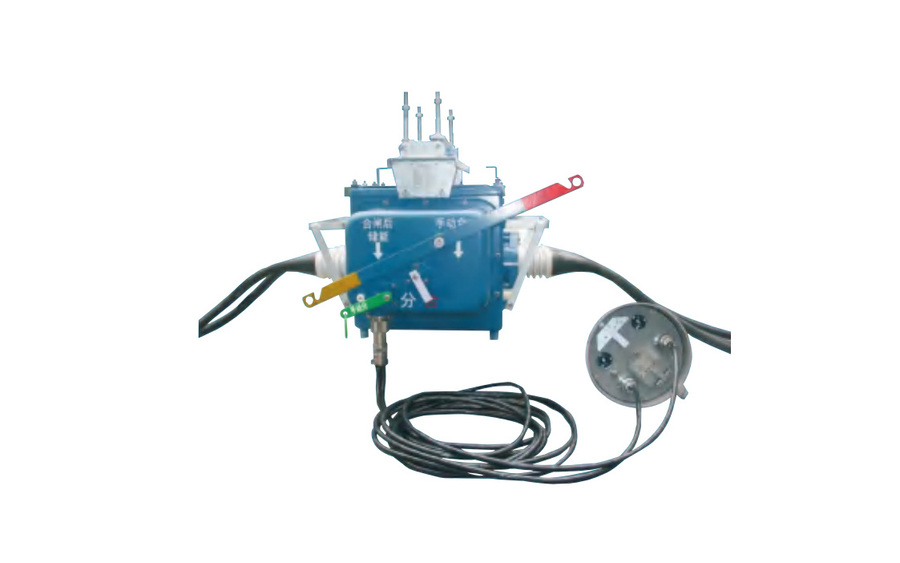

يتكوَّن المفتاح من وحدة قطع حمل بالفُراغ مدمجة مع وحدة تحكم عبر موصلات طيران مختومة وكابلات تحكم، حيث يكشف مفتاح FZW28-12 بدقة عن التيارات العطلية بين الأطوار والتيارات المتسلسلة الصفرية (Zero-sequence)—سواء داخل أو خارج قطاع الشبكة المحلي—ويقوم بعزلها تلقائيًا. ويضمن تصميمه المتين التوافق مع مختلف تكوينات تأريض النقطة المحايدة، مما يوفر موثوقية استثنائية وسلامة تشغيلية في بيئات التوزيع الخارجية المتنوعة.
البناء
- قفل تلقائي لأعطال القصر بين الأطوار: بعد أن ينفصل قاطع الدائرة أو جهاز إعادة الإغلاق في المحطة الفرعية نتيجة عطل قصر في اتجاه المنساب، ينفصل المفتاح تلقائيًا ويُقفل، مما يمكّن من عزل الفرع المعطّل بسرعة وإعادة إغلاق الدائرة الرئيسية لإعادة التغذية للأقسام السليمة.
- تحديد سريع لنقطة العطل: يمكن للمستخدمين النهائيين الإبلاغ عن الانقطاعات بشكل استباقي؛ وتستخدم فِرَق التشغيل أجهزة محمولة أو وحدات اتصال لتحديد موقع الأعطال وإصلاحها بسرعة، مما يقلل بشكل كبير من مدة الانقطاع.
- عزل تلقائي لأعطال التأريض أحادية الطور: عند اكتشاف عطل تأريض أحادي الطور على خط فرعي للمستخدم، يعزل المفتاح القسم المعطّل فورًا مع الحفاظ على استمرارية التغذية لبقية شبكة التوزيع.
الميزات الوظيفية:
- حماية شاملة: يوفّر وظائف الحماية ضد الانفصال اللحظي، والتيار الزائد، والتيار المتسلسل الصفري (Zero-sequence)، ووظيفة الحماية من الارتفاعات العابرة (تيار البدء).
- إعادة إغلاق متقدمة: يدعم حتى ثلاث محاولات لإعادة الإغلاق التلقائي مع تسريع ما بعد إعادة الإغلاق لاستعادة الخدمة بسرعة.
- المراقبة الفورية وتسجيل الأحداث: يمكّن من الاستعلام عن الحالة عن بُعد أو محليًا، وتسجيل تفصيلي للأحداث (بما في ذلك موجات الأعطال والطوابع الزمنية)، وضبط المعايير.
- اتصال فعّال: مزوّد بوحدة GSM مدمجة لإرسال الرسائل والإبلاغ الفعّال عن الأعطال لإشعار المشغّلين فور حدوث العطل.
- قدرات إضافية: يشمل ساعة زمنية فعلية، خيارات ضبط محلية/عن بُعد، واجهة تحكم ذكية محمولة، ومنطق عزل أعطال فعّال لتعزيز ذكاء النظام وموثوقيته بشكل عام.

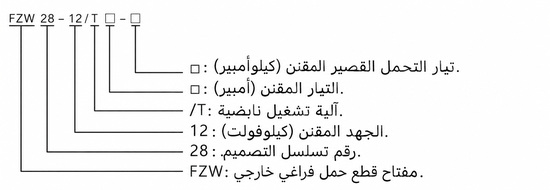

ترميز النوع
- FZW: مفتاح قطع حمل خارجي بالفُراغ.
- 28: رقم تسلسل التصميم لسلسلة المنتج.
- 12: الجهد المقنن (كيلوفولت).
- /T: يدل على الآلية ذات النوابض.
- □: يمثل التيار المقنن (أمبير).
- □: يشير إلى التيار المقنن لتحمل القصر المؤقت (كيلو أمبير).
المعطيات التقنية
ظروف التشغيل
يُصمَّم مفتاح FZW28-12 للتركيب الخارجي وفقًا لظروف التشغيل القياسية التالية:
| درجة الحرارة المحيطة |
الارتفاع | الرطوبة النسبية |
درجة التلوث |
بيئة التركيب |
|---|---|---|---|---|
| -40°م إلى +45°م | ≤1000 م | ≤95% (متوسط يومي) ≤90% (متوسط شهري) |
الفئة III | خارجي، بدون غازات متفجرة أو مسببة للتآكل، بدون اهتزازات أو صدمات شديدة |
المعايير الفنية
| المعامل | القيمة |
|---|---|
| الجهد المقنن | 12 كيلوفولت |
| التردد المقنن | 50 هرتز |
| التيار المقنن | 630 أمبير |
| تيار قطع القصر المقنن | 20 كيلو أمبير |
| تيار التحمل المؤقت المقنن (3 ثوانٍ) | 20 كيلو أمبير |
| تيار التحمل الذروي المقنن | 50 كيلو أمبير |
| جهد التحمل بتردد الطاقة (1 دقيقة) | 42 كيلوفولت (بين الأطوار والأرض) 48 كيلوفولت (عبر نقاط التلامس المفتوحة) |
| جهد التحمل للدفعات البرقية (الذروة) | 75 كيلوفولت (بين الأطوار والأرض) 85 كيلوفولت (عبر نقاط التلامس المفتوحة) |
| العمر الميكانيكي | ≥10,000 عملية |
| العمر الكهربائي (عند التيار المقنن) | ≥10,000 عملية |
التركيب والتوصيلات
أبعاد التركيب
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 1320 |
| العرض (المسافة بين الأطوار) | 300 |
| العمق | 580 |
| المسافة بين ثقوب التركيب (رأسيًا) | 400 |
| المسافة بين ثقوب التركيب (أفقيًا) | 220 |
| الوزن | ≈85 كغ |
يتم تركيب المفتاح على القطب باستخدام حوامل قياسية. تأكد من وجود مسافة كافية حول الوحدة لضمان التشغيل الآمن والصيانة. ويجب أن تتوافق جميع التوصيلات مع مدونات الكهرباء المحلية ومعايير المرافق.
الاختيار والأسئلة الشائعة
دليل الاختيار
- تأكد من تطابق جهد النظام (12 كيلوفولت) والتردد (50 هرتز) مع مواصفات المفتاح.
- اختر التيار المقنن (مثلًا 630 أمبير) بناءً على أقصى طلب حمل مستمر.
- تحقق من أن قدرة قطع دائرة القصر (20 كيلو أمبير) تتجاوز مستوى العطل المتوقع عند نقطة التركيب.
- اختر نوع الآلية المناسب (/T للآلية ذات النوابض) وفقًا لمتطلبات الأتمتة والتحكم.
- تأكد من التوافق مع طريقة التأريض الحالية للنقطة المحايدة (تأريض مباشر، تأريض بممانعة، أو بدون تأريض).
- خذ في الاعتبار احتياجات الاتصال: وحدة GSM مطلوبة للإبلاغ عن الأعطال والمراقبة عن بُعد.
- قيّم الظروف البيئية—تصنيف التلوث من الفئة III مناسب لمعظم المواقع الخارجية الريفية والصناعية.
الأسئلة الشائعة
Q1: هل يمكن استخدام مفتاح FZW28-12 في بيئات خارجية ذات رطوبة عالية؟
نعم، يتحمل رطوبة نسبية تصل إلى 95% يومياً و90% شهرياً. يعمل في الفئة III للتلوث بدون غازات مسببة للتآكل. يرجى تأكيد بيئة التركيب المحددة عند الطلب.
Q2: ما هو تيار قطع القصر المقنن لهذا المفتاح الفراغي؟
يبلغ تيار قطع القصر 20 كيلو أمبير، مع تيار تحمل ذروي 50 كيلو أمبير. يناسب أنظمة التوزيع بتردد 50 هرتز. تواصل معنا لتأكيد ملاءمته لشبكة القصر الخاصة بمشروعك.
Q3: كيف يتم تركيب المفتاح في المناطق المرتفعة فوق مستوى سطح البحر؟
التصميم القياسي يدعم الارتفاعات حتى 1000 متر. للتركيب في ارتفاعات أعلى، يلزم تعديلات خاصة لتقليل العزل. يرجى استشارة مهندسينا لتقييم متطلبات الارتفاع المحددة.
Q4: أي اختبارات مصنع تُجرى على المفاتيح قبل الشحن؟
تخضع الوحدات لاختبارات روتينية تشمل جهد التحمل بتردد الطاقة 42 كيلوفولت والدفعات البرقية 75 كيلوفولت. تفاصيل الشهادات الدقيقة تخضع لتأكيد المصنع. تواصل معنا لطلب تقارير الاختيار الخاصة بطلبك.
Q5: متى يتم تسليم الطلبات المخصصة من هذا المفتاح؟
تعتمد مهلة التسليم على مواصفات التخصيص وكمية الطلب. يُنتج بتيار مقنن 630 أمبير وجهد 12 كيلوفولت. يرجى التواصل مع المبيعات لتأكيد جدول التسليم الدقيق.
Q6: أين يُطبق مفتاح قطع الحمل الفراغي FZW28-12 من داولما؟
يُستخدم في شبكات التوزيع الخارجية بقدرة 12 كيلوفولت وتيار 630 أمبير. يحمي المحولات والخطوط الهوائية من أعطال القصر. اتصل بنا للحصول على كتالوج التطبيقات الكامل.
