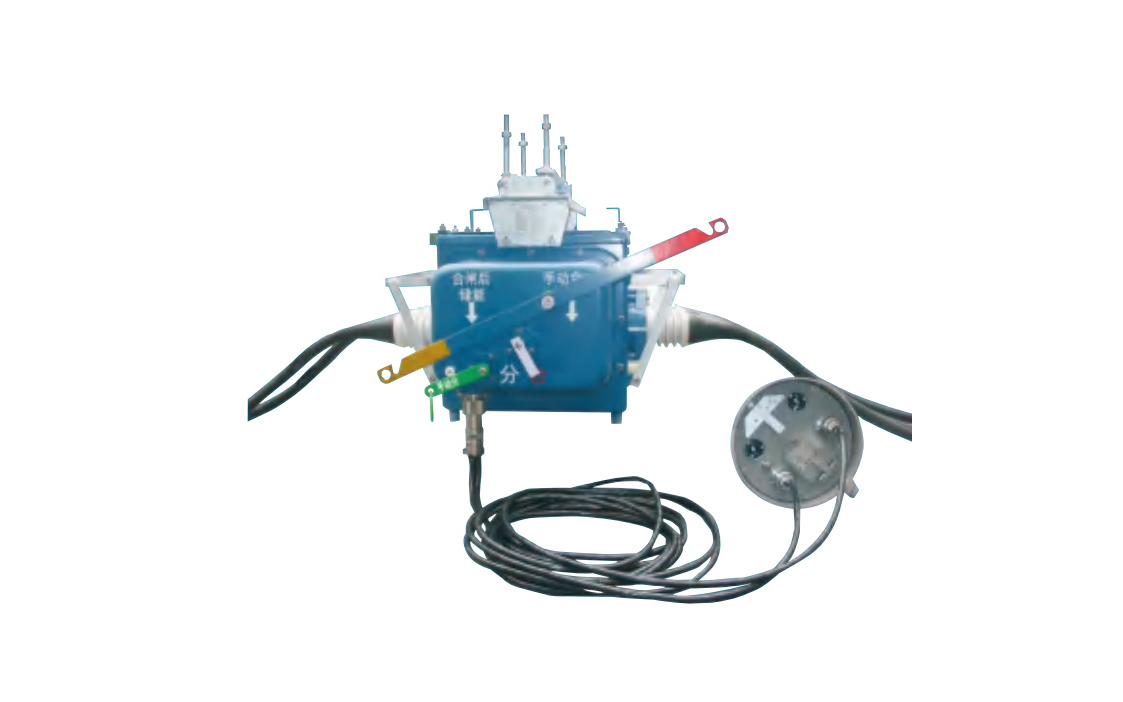

Наружный высоковольтный вакуумный выключатель нагрузки FZW28-12 предназначен для трехфазных распределительных сетей переменного тока напряжением 12 кВ и частотой 50 Гц. Он надежно коммутирует рабочие токи, токи перегрузки и токи короткого замыкания, что делает его идеальным решением для подстанций, промышленных объектов, систем защиты сельских электрических сетей и автоматизированных распределительных сетей, где требуются частые операции включения и отключения.
Конструкция FZW28-12 включает вакуумный выключатель нагрузки, интегрированный с блоком управления посредством герметичных авиационных разъемов и контрольных кабелей. Это позволяет точно обнаруживать и отключать как межфазные, так и нулевые последовательности токов повреждения — как внутри локального участка сети, так и за его пределами. Прочная конструкция обеспечивает совместимость с различными режимами заземления нейтрали, гарантируя исключительную надежность и безопасность эксплуатации в разнообразных наружных условиях распределительных сетей.
Конструкция
- Автоматическая блокировка при межфазных коротких замыканиях: После отключения автоматического выключателя или реклоузера на подстанции вследствие короткого замыкания вниз по линии данный выключатель автоматически отключается и блокируется, обеспечивая быструю изоляцию поврежденного ответвления и повторное включение основной линии для восстановления питания неповрежденных участков.
- Быстрое определение места повреждения: Конечные пользователи могут оперативно сообщать об отключениях; бригады энергослужб используют портативные устройства или модули связи для быстрого обнаружения и устранения повреждений, значительно сокращая продолжительность отключений.
- Автоматическая изоляция однофазных замыканий на землю: При обнаружении однофазного замыкания на землю в ответвлении потребителя выключатель немедленно изолирует поврежденный участок, сохраняя непрерывность питания остальной части распределительной сети.
Функциональные особенности:
- Комплексная защита: Обеспечивает мгновенное отключение, защиту от сверхтока, тока нулевой последовательности и защиту от бросков тока (пусковых токов).
- Расширенная функция повторного включения: Поддерживает до трех циклов автоматического повторного включения с ускорением после успешного включения для быстрого восстановления электроснабжения.
- Мониторинг в реальном времени и регистрация событий: Позволяет выполнять запрос статуса удаленно или локально, вести детальный журнал событий (включая осциллограммы повреждений и метки времени) и настраивать параметры.
- Эффективная связь: Оснащен встроенным GSM-модулем для отправки SMS-сообщений и активного оповещения операторов о возникновении повреждения.
- Дополнительные возможности: Включает встроенные часы реального времени, локальные и удаленные варианты конфигурирования, интерфейс управления через интеллектуальное портативное устройство и логику активной изоляции повреждений для повышения общей интеллектуальности и надежности системы.

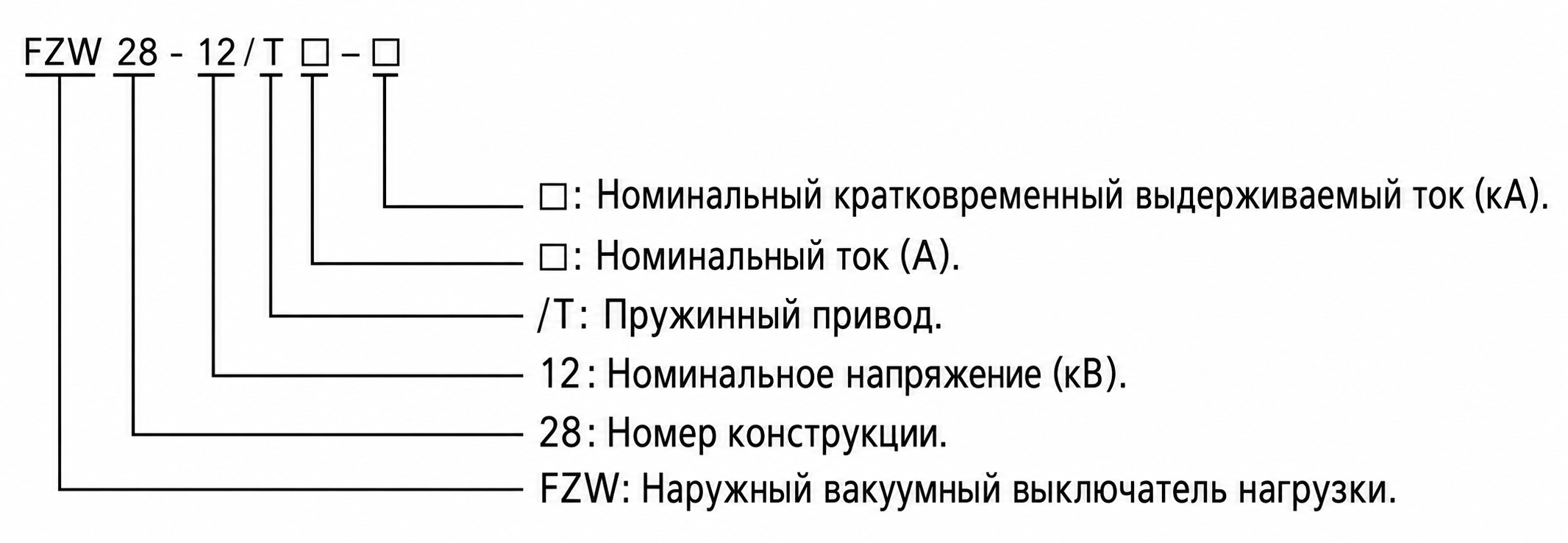

Типовое обозначение
- FZW: Наружный вакуумный выключатель нагрузки.
- 28: Порядковый номер конструктивного исполнения серии.
- 12: Номинальное напряжение (кВ).
- /T: Обозначает пружинный привод.
- □: Указывает номинальный ток (А).
- □: Указывает номинальный ток термической стойкости (кА).
Технические параметры
Условия эксплуатации
FZW28-12 предназначен для наружной установки в следующих стандартных условиях эксплуатации:
| Температура окружающей среды |
Высота над уровнем моря |
Относительная влажность |
Степень загрязнения |
Условия установки |
|---|---|---|---|---|
| от –40°C до +45°C | ≤1000 м | ≤95% (среднесуточная) ≤90% (среднемесячная) |
Класс III | Наружная установка, отсутствие взрывоопасных или коррозионно-активных газов, отсутствие сильной вибрации или ударных нагрузок |
Технические параметры
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 12 кВ |
| Номинальная частота | 50 Гц |
| Номинальный ток | 630 А |
| Номинальный ток отключения короткого замыкания | 20 кА |
| Номинальный ток термической стойкости (3 с) | 20 кА |
| Номинальный пиковый ток электродинамической стойкости | 50 кА |
| Испытательное напряжение промышленной частоты (1 мин) | 42 кВ (между фазами и землей) 48 кВ (между разомкнутыми контактами) |
| Импульсное выдерживаемое напряжение (амплитудное) | 75 кВ (между фазами и землей) 85 кВ (между разомкнутыми контактами) |
| Механический ресурс | ≥10 000 циклов |
| Коммутационный ресурс (при номинальном токе) | ≥10 000 циклов |
Установка и подключение
Габаритные размеры для монтажа
| Размер | Значение (мм) |
|---|---|
| Общая высота | 1320 |
| Ширина (межфазное расстояние) | 300 |
| Глубина | 580 |
| Расстояние между монтажными отверстиями (по вертикали) | 400 |
| Расстояние между монтажными отверстиями (по горизонтали) | 220 |
| Масса | ≈85 кг |
Выключатель устанавливается на опору с использованием стандартных кронштейнов. Обеспечьте достаточные габариты свободного пространства вокруг аппарата для безопасной эксплуатации и технического обслуживания. Все соединения должны соответствовать требованиям местных нормативов и стандартов энергоснабжающих организаций.
Подбор и частые вопросы
Руководство по выбору
- Убедитесь, что напряжение сети (12 кВ) и частота (50 Гц) соответствуют номинальным параметрам выключателя.
- Выберите номинальный ток (например, 630 А) на основе максимальной продолжительной нагрузки.
- Проверьте, что отключающая способность при коротком замыкании (20 кА) превышает возможный уровень тока КЗ в точке установки.
- Выберите тип привода (/T для пружинного привода) в зависимости от требований к автоматизации и управлению.
- Обеспечьте совместимость с существующим режимом заземления нейтрали (глухозаземленная, резистивно-заземленная или изолированная нейтраль).
- Оцените потребность в системе связи: для дистанционного оповещения о повреждениях и мониторинга требуется GSM-модуль.
- Учитывайте условия окружающей среды — степень загрязнения класса III подходит для большинства сельских и промышленных наружных установок.
Часто задаваемые вопросы
Вопрос 1: Может ли FZW28-12 отключать токи повреждения без внешних релейных защит?
Да. FZW28-12 оснащен встроенным блоком управления с собственной логикой защиты от сверхтока, короткого замыкания и замыканий на землю, что исключает необходимость во внешних реле в большинстве применений.
Вопрос 2: Возможна ли ручная операция при отсутствии питания?
Да. Выключатель оборудован ручным приводом для локального включения и отключения, что обеспечивает работоспособность даже при отсутствии напряжения цепей управления.
Вопрос 3: Как выключатель реагирует на пусковые токи трансформаторов или конденсаторов?
Функция защиты от бросков тока (пусковых токов) отличает безвредные переходные процессы от реальных токов повреждения, предотвращая ложные срабатывания при включении оборудования вниз по линии.
Вопрос 4: Какие протоколы связи поддерживаются?
Стандартное исполнение поддерживает SMS-оповещение через GSM. Дополнительные модули могут обеспечивать поддержку RS485, Modbus или беспроводных протоколов для интеграции в системы SCADA или DMS — уточняйте доступные опции у производителя.
Вопрос 5: Можно ли использовать данный выключатель в сетях с изолированной или высокоомной заземленной нейтралью?
Да. FZW28-12 совместим с глухозаземленными, низкоомными, высокоомными и изолированными нейтралями благодаря чувствительному датчику тока нулевой последовательности и настраиваемым уставкам защиты от замыканий на землю.
Frequently Asked Questions
Q1: Подойдет ли FZW28-12 для установки в зонах с сильной вибрацией?
Нет, эксплуатация при сильной вибрации или ударных нагрузках не предусмотрена. Выключатель предназначен для стандартной наружной установки без экстремальных механических воздействий. Уточните условия площадки перед заказом.
Q2: Какой номинальный ток отключения короткого замыкания у данной модели?
Номинальный ток отключения составляет 20 кА при частоте 50 Гц. Ток термической стойкости также равен 20 кА (3 с). Пиковый ток электродинамической стойкости достигает 50 кА.
Q3: Как влияет высота более 1000 метров на работу выключателя?
Стандартное исполнение рассчитано на высоту до 1000 м над уровнем моря. Для высокогорных регионов требуется специальное исполнение с усиленной изоляцией. Свяжитесь с нами для подбора модификации.
Q4: Что включено в стандартные заводские испытания перед отгрузкой?
Каждое устройство проходит стандартные приемо-сдаточные испытания на заводе-изготовителе. Точный перечень тестов и наличие сертификатов зависят от требований конкретного проекта. Запросите протоколы испытаний у менеджера.
Q5: Когда потребуется изготовление FZW28-12 с нестандартными параметрами?
Базовая комплектация соответствует заявленным техническим параметрам. Изготовление под специфические требования заказчика возможно по индивидуальному согласованию. Отправьте техническое задание для расчета сроков и стоимости.
Q6: Для каких распределительных сетей применяется этот наружный выключатель?
Модель FZW28-12 применяется в наружных распределительных сетях напряжением 12 кВ. Выключатель эффективно коммутирует номинальный ток 630 А. Предназначен для работы в условиях загрязнения класса III.
