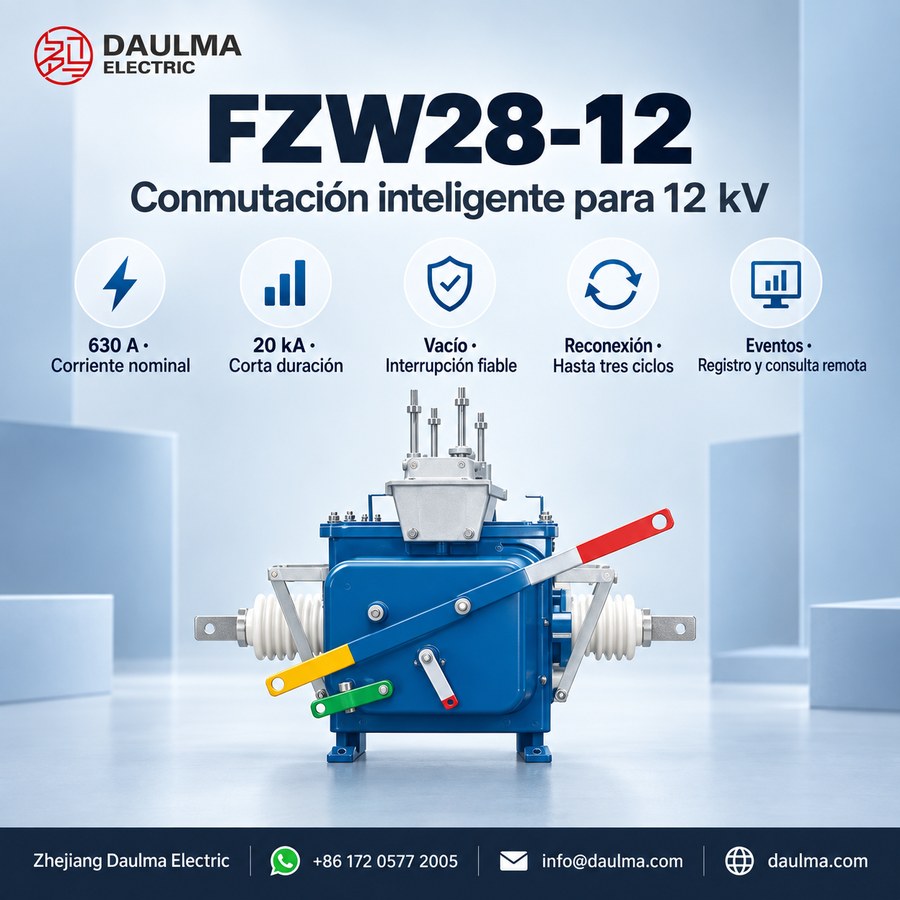

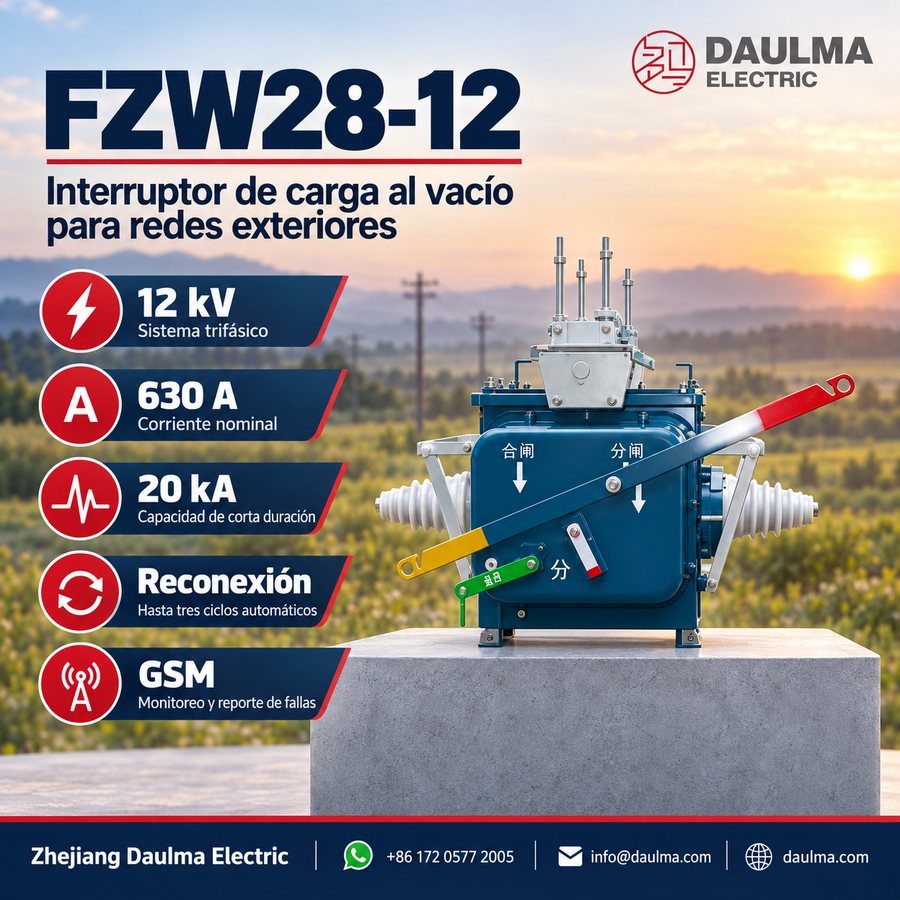

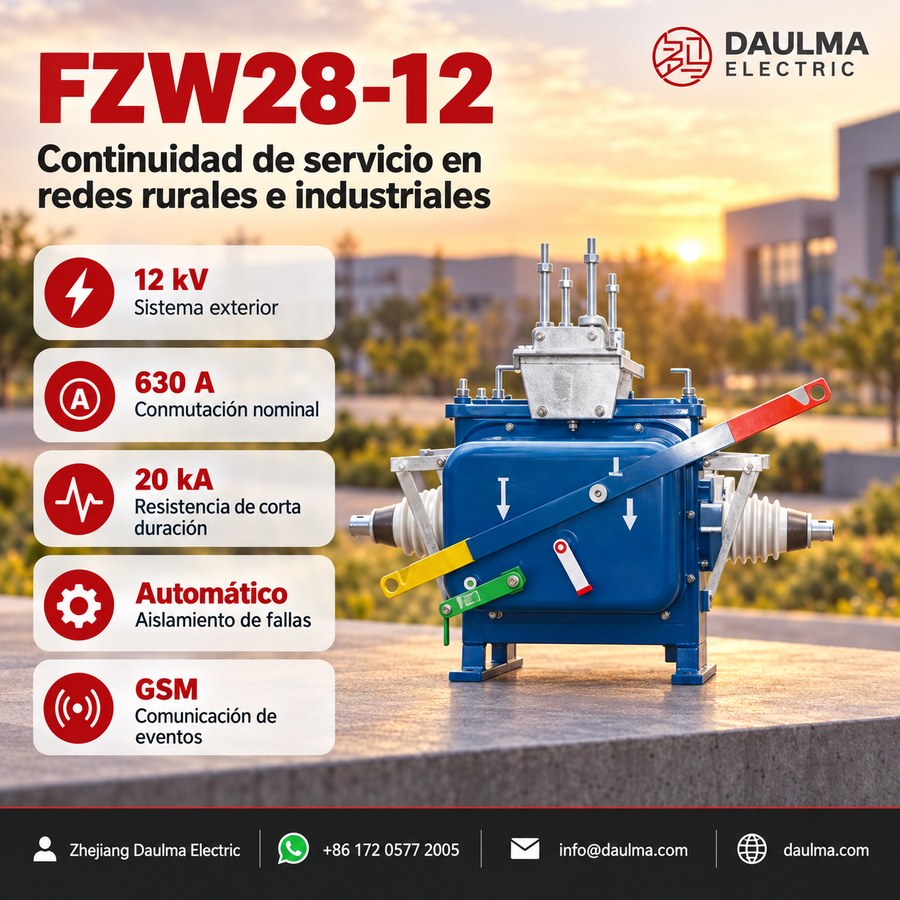

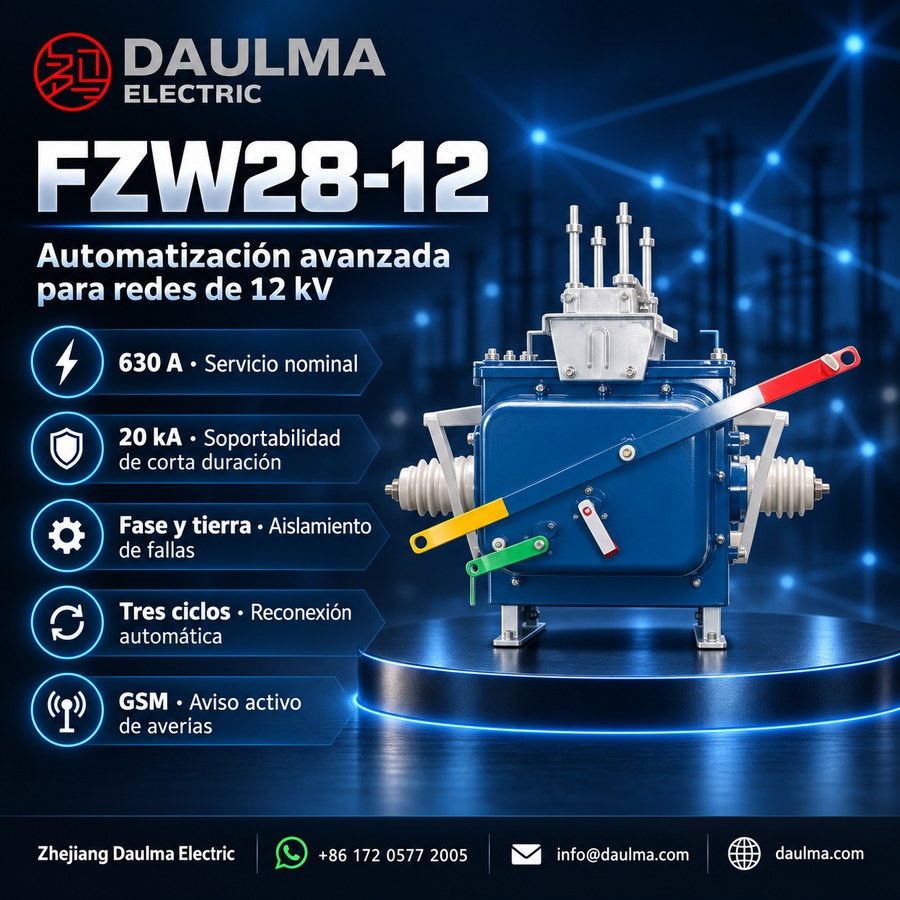

El interruptor de carga al vacío para exteriores FZW28-12 está diseñado para sistemas de distribución eléctrica trifásicos de corriente alterna de 12 kV y 50 Hz. Interrumpe de forma fiable corrientes nominales, corrientes de sobrecarga y corrientes de cortocircuito, lo que lo hace ideal para su uso en subestaciones, instalaciones industriales, protección de redes rurales y redes de distribución automatizadas que requieren operaciones frecuentes de conmutación.
Construido con un interruptor de carga al vacío integrado a una unidad de control mediante conectores aeronáuticos sellados y cables de control, el FZW28-12 detecta e aísla con precisión tanto corrientes de falla entre fases como corrientes de secuencia cero, ya sea dentro o fuera de su segmento local de red. Su diseño robusto garantiza compatibilidad con diversas configuraciones de puesta a tierra del neutro, ofreciendo una fiabilidad y seguridad operativa excepcionales en entornos exteriores variados.
Construcción
- Bloqueo automático ante fallas de cortocircuito fase-fase: Tras la apertura de un interruptor automático o reconectador en subestación debido a una falla de cortocircuito aguas abajo, el interruptor se dispara y bloquea automáticamente, permitiendo aislar rápidamente la rama defectuosa y reconectar con rapidez el alimentador principal para restablecer el suministro en las secciones no afectadas.
- Localización rápida del punto de falla: Los usuarios finales pueden reportar interrupciones de forma proactiva; los equipos de mantenimiento utilizan dispositivos portátiles o módulos de comunicación para localizar y reparar fallas con rapidez, reduciendo significativamente la duración del corte.
- Aislamiento automático de fallas monofásicas a tierra: Al detectar una falla monofásica a tierra en una línea derivada del usuario, el interruptor aísla instantáneamente la sección afectada mientras mantiene la continuidad del suministro en el resto de la red de distribución.
Características funcionales:

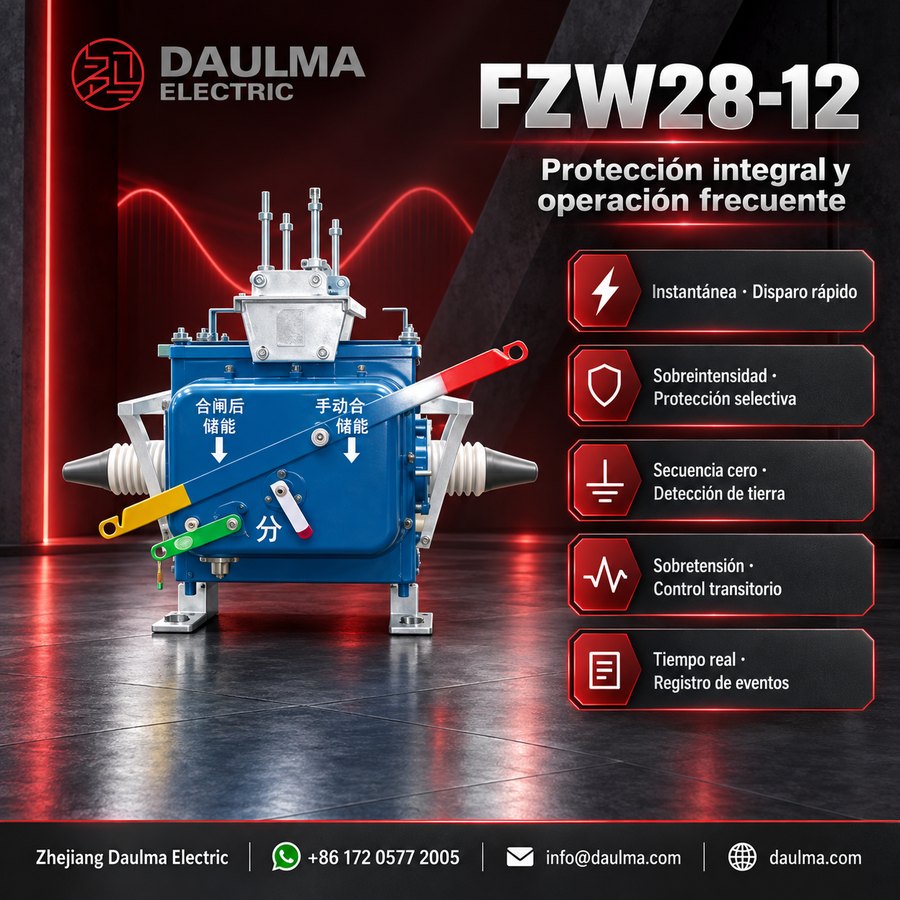

- Protección integral: Ofrece funciones de disparo instantáneo, sobreintensidad, corriente de secuencia cero y protección contra sobretensiones transitorias (corriente de arranque).
- Reconexión avanzada: Admite hasta tres ciclos automáticos de reconexión con aceleración post-reconexión para una rápida restauración del servicio.
- Monitoreo en tiempo real y registro de eventos: Permite consultas locales o remotas del estado, registro detallado de eventos (incluyendo formas de onda de falla y marcas de tiempo) y configuración de parámetros.
- Comunicación eficiente: Equipado con mensajería GSM integrada y reporte activo de fallas para alertar inmediatamente a los operadores al producirse una avería.
- Funcionalidades adicionales: Incluye reloj en tiempo real, opciones de configuración local/remota, interfaz de control inteligente portátil y lógica activa de aislamiento de fallas para mejorar la inteligencia y fiabilidad del sistema.
Designación del tipo
- FZW: Interruptor de carga al vacío para exteriores.
- 28: Número de secuencia de diseño de la serie del producto.
- 12: Tensión nominal (kV).
- /T: Indica mecanismo accionado por resorte.
- □: Representa la corriente nominal (A).
- □: Indica la corriente nominal de corta duración soportable (kA).
Parámetros técnicos
Condiciones de servicio
El FZW28-12 está diseñado para instalación exterior bajo las siguientes condiciones estándar de servicio:
| Temperatura ambiente |
Altitud | Humedad relativa |
Grado de contaminación |
Entorno de instalación |
|---|---|---|---|---|
| -40°C a +45°C | ≤1000 m | ≤95% (promedio diario) ≤90% (promedio mensual) |
Clase III | Exterior, sin gases explosivos ni corrosivos, sin vibraciones ni choques severos |
Parámetros técnicos
| Parámetro | Valor |
|---|---|
| Tensión nominal | 12 kV |
| Frecuencia nominal | 50 Hz |
| Corriente nominal | 630 A |
| Corriente nominal de ruptura de cortocircuito | 20 kA |
| Corriente nominal soportable de corta duración (3 s) | 20 kA |
| Corriente nominal de cresta soportable | 50 kA |
| Tensión de soportabilidad a frecuencia industrial (1 min) | 42 kV (entre fases y tierra) 48 kV (entre contactos abiertos) |
| Tensión de soportabilidad a impulso atmosférico (valor máximo) | 75 kV (entre fases y tierra) 85 kV (entre contactos abiertos) |
| Vida mecánica | ≥10 000 operaciones |
| Vida eléctrica (a corriente nominal) | ≥10 000 operaciones |
Instalación y cableado
Dimensiones de instalación
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 1320 |
| Anchura (distancia entre fases) | 300 |
| Profundidad | 580 |
| Distancia entre orificios de montaje (vertical) | 400 |
| Distancia entre orificios de montaje (horizontal) | 220 |
| Peso | ≈85 kg |
El interruptor se monta en poste mediante soportes estándar. Asegúrese de disponer de holgura adecuada alrededor de la unidad para operación y mantenimiento seguros. Todas las conexiones deben cumplir con las normas eléctricas locales y los estándares de la compañía distribuidora.
Selección y preguntas frecuentes
Guía de selección
- Verifique que la tensión del sistema (12 kV) y la frecuencia (50 Hz) coincidan con la clasificación del interruptor.
- Seleccione la corriente nominal (por ejemplo, 630 A) según la demanda máxima de carga continua.
- Confirme que la capacidad de ruptura de cortocircuito (20 kA) supere el nivel de falla previsto en el punto de instalación.
- Elija el tipo de mecanismo adecuado (/T para mecanismo accionado por resorte) según los requisitos de automatización y control.
- Asegure la compatibilidad con el método existente de puesta a tierra del neutro (sólidamente conectado a tierra, conexión resistiva o sin conexión a tierra).
- Considere las necesidades de comunicación: se requiere módulo GSM para reporte remoto de fallas y monitoreo.
- Evalue las condiciones ambientales: grado de contaminación Clase III adecuado para la mayoría de ubicaciones exteriores rurales e industriales.
Preguntas Frecuentes
Q1: ¿Se puede instalar este interruptor de carga en altitudes superiores a 1000 metros?
El modelo estándar opera hasta 1000 m de altitud. Para altitudes superiores, se requiere una versión derivada. Consulte los detalles técnicos con nuestro equipo.
Q2: ¿Cuál es la capacidad de ruptura de cortocircuito de este interruptor al vacío?
La corriente nominal de ruptura es de 20 kA a 50 Hz. Soporta una corriente de cresta de 50 kA y 20 kA durante 3 segundos.
Q3: ¿Es adecuado para entornos industriales con gases corrosivos o explosivos?
No, está diseñado para exteriores sin gases corrosivos ni explosivos. Requiere un entorno libre de vibraciones severas y con grado de contaminación Clase III.
Q4: ¿Qué pruebas de fábrica se realizan antes del envío del equipo?
Se ejecutan las pruebas de rutina estándar para interruptores de 12 kV. Para ensayos especiales, el alcance está sujeto a confirmación. Contacte para más detalles.
Q5: ¿Se puede personalizar la vida mecánica para operaciones más frecuentes?
La vida mecánica y eléctrica estándar es de al menos 10 000 operaciones. Para requerimientos de maniobra superiores, solicite una evaluación personalizada.
Q6: ¿Cuál es la aplicación principal de este interruptor de carga de 12 kV?
Se utiliza en redes de distribución exterior para seccionamiento y protección de líneas. Opera con una tensión de soportabilidad a impulso de 75 kV.
