نظرة عامة
محول الجهد الداخلي الجاف من النوع JDZ6-1 هو محول جهد معزول بالإيبوكسي مصمم لأنظمة الطاقة المتناوبة الداخلية بتردد 50 هرتز. ويحوّل بدقة جهود النظام الأولية إلى إشارة ثانوية قياسية 100 فولت لاستخدامها مع أجهزة القياس، عدادات الطاقة، وأجهزة الحماية بالمرحلات. ويضمن تصميمه المدمج الخالي من الزيت تشغيلًا آمنًا وموثوقًا في البيئات الداخلية المحدودة مثل لوحات التوزيع، خزائن العدّ، ولوحات التحكم.
يتم تصنيع المحول باستخدام نواة سيليكون فولاذية مدرفلة على البارد على شكل حرف C، وعزل كلي بالإيبوكسي المصبوب، مما يوفر أداءً عازلًا مستقرًا، ومتانة ميكانيكية، ومقاومة للرطوبة. وتتوفر أطراف الطرف الثانوي (a, x) بشكل ملائم للتمديدات الكهربائية، مما يسهّل دمجه في دوائر المراقبة والحماية منخفضة الجهد.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| التردد المقنن | 50 هرتز |
| خيارات جهد الدخل الأولي | 220 فولت، 380 فولت، 500 فولت |
| جهد الخرج الثانوي | 100 فولت |
| نسب الجهد | 220/100 فولت، 380/100 فولت، 500/100 فولت |
| فئات الدقة | 0.5، 1، 3 |
| القدرة المقننة (فولت أمبير) | 15 فولت أمبير (0.5)، 25 فولت أمبير (1)، 50 فولت أمبير (3) |
| القدرة القصوى | 100 فولت أمبير |
| نوع العزل | إيبوكسي (مصبوب) |
| هيكل النواة | سيليكون فولاذ مدرفل على البارد على شكل حرف C |
| مكان التركيب | داخلي فقط |

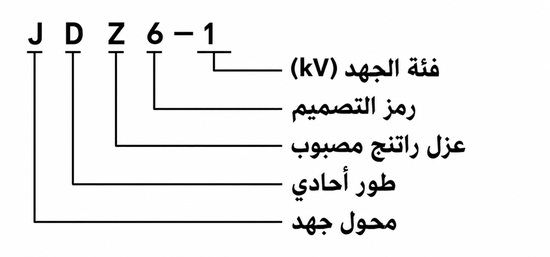

ترميز الموديل
- J: محول جهد / محول جهدي
- D: للاستخدام الداخلي
- Z: هيكل معزول بالإيبوكسي المصبوب
- 6: رمز فئة الجهد / التصميم
- 1: رقم التصميم
البناء
يتميز محول JDZ6-1 ببنية جافة مغلفة بالإيبوكسي، مما يلغي الحاجة إلى العزل بالزيت، ما يجعله مثاليًا للتركيبات الداخلية حيث تكون السلامة من الحريق والمساحة المحدودة عوامل حرجة. يتم تضمين كامل التجميع المغناطيسي—بما في ذلك النواة على شكل حرف C المصنوعة من سيليكون فولاذ مدرفل على البارد عالي النفاذية—بالكامل في راتنج مصبوب، مما يوفر عزلًا كهربائيًا ممتازًا، وقوة ميكانيكية، ومقاومة للرطوبة والملوثات.
يتم توجيه جميع الأطراف الأولية (A, X) والثانوية (a, x) إلى قاعدة توصيل مخصصة، مما يتيح تمديدات كهربائية آمنة ومنظمة. ويضمن الغلاف المتين ثباتًا طويل الأمد أثناء التشغيل المستمر مع الامتثال لظروف البيئة الداخلية القياسية.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: داخلي
- الارتفاع: ≤ 1000 م (ما لم يُذكر خلاف ذلك)
- درجة الحرارة المحيطة: -5°م إلى +40°م
- متوسط الرطوبة النسبية خلال 24 ساعة: ≤ 95%
- متوسط الرطوبة النسبية الشهري: ≤ 90%
- البيئة: خالية من الغبار الكثيف، الدخان، الغازات المسببة للتآكل، البخار، الأملاح، الوسائط المتفجرة، والاهتزازات القوية
البيانات الفنية
| نسبة الجهد المقنن (فولت) |
التردد المقنن (هرتز) |
القدرة المقننة فئة 0.5 (فولت أمبير) |
القدرة المقننة فئة 1 (فولت أمبير) |
القدرة المقننة فئة 3 (فولت أمبير) |
القدرة القصوى (فولت أمبير) |
|---|---|---|---|---|---|
| 220/100 | 50 | 15 | 25 | 50 | 100 |
| 380/100 | 50 | 15 | 25 | 50 | 100 |
| 500/100 | 50 | 15 | 25 | 50 | 100 |
التركيب والتوصيلات

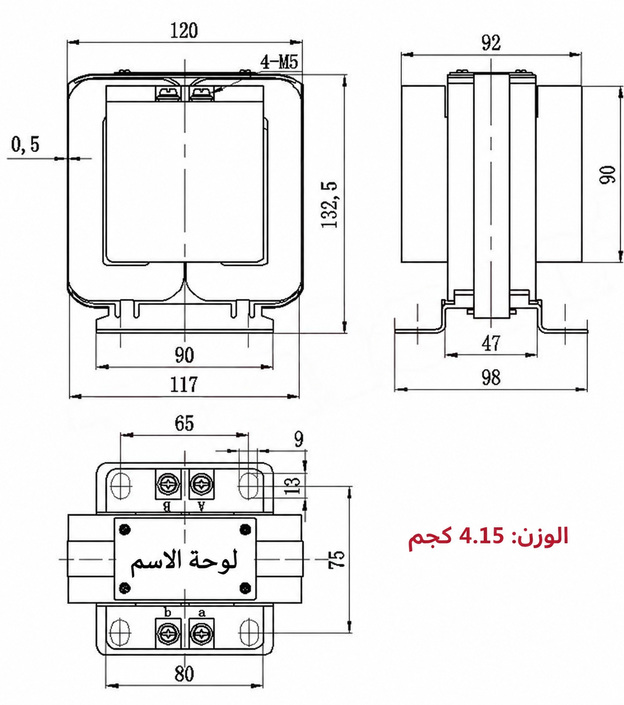

مخطط التركيب
يُصمم محول JDZ6-1 للتركيب الثابت الداخلي في لوحات التوزيع، خزائن العدّ، أو لوحات التحكم. تكون الأطراف الأولية والثانوية مُعلَّمة بوضوح (A/X و a/x) وتقع على القاعدة لسهولة الوصول. تأكد من القطبية الصحيحة أثناء التمديدات، وتحقق من التأريض وفقًا لأكواد الكهرباء المحلية.
الأبعاد الخارجية
| البند | وصف المرجع |
|---|---|
| هيكل المنتج | محول جهد داخلي جاف معزول بالإيبوكسي |
| هيكل النواة | نواة سيليكون فولاذ مدرفل على البارد على شكل حرف C |
| طريقة التركيب | تركيب داخلي ثابت |
| ترميز الطرف الأولي | A و X |
| ترميز الطرف الثانوي | a و x |
| الأبعاد الخارجية | يرجى الرجوع إلى الرسم المعتمد قبل تخطيط الخزانة |
الاختيار والأسئلة الشائعة
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد JDZ6-1 في البيئات الخارجية؟
لا، هذا المحول مصمم للتركيب الداخلي فقط. يجب أن تكون البيئة خالية من الغبار والغازات المسببة للتآكل. يرجى اختيار محولات خارجية للمشاريع الخارجية.
Q2: ما هي الأحمال المقننة لفئات الدقة المختلفة في هذا المحول؟
الأحمال المقننة هي 15 فولت أمبير لفئة 0.5، و25 لفئة 1، و50 لفئة 3. الحد الأقصى للقدرة هو 100 فولت أمبير. يجب تأكيد متطلبات الدقة الخاصة عبر اتفاق فني.
Q3: هل يمكن تخصيص نسب الجهد أو قدرات الخرج لهذا المحول؟
نعم، يمكن توفير نسب جهد أو قدرات خرج خاصة بناءً على طلبكم. يجب تأكيد هذه المتطلبات الفنية ومراجعتها مع فريقنا قبل إصدار طلب الشراء.
Q4: ما هي ظروف التشغيل البيئية المسموح بها لمحول الجهد JDZ6-1؟
يُشغل المحول داخلياً بارتفاع لا يتجاوز 1000 متر ودرجة حرارة بين -5 و+40 درجة مئوية. يجب ألا تتجاوز الرطوبة النسبية 95%. تواصل معنا لتأكيد ملاءمته لبيئات الارتفاعات العالية.
Q5: ما هو نوع العزل المستخدم في محول الجهد JDZ6-1؟
يتميز المحول بعزل جاف من مادة الإيبوكسي المصبوب. يوفر هذا التصميم عزلًا داخليًا آمنًا وموثوقًا لشبكات الجهد المنخفض والمتوسط.
Q6: هل تتوفر شهادات اختبار المصنع ومعايرة الدقة مع المنتج؟
تخضع تفاصيل الشهادات ومعايرة الدقة لتأكيد الطلب والمواصفات الخاصة بالمشروع. يرجى التواصل مع قسم المبيعات للحصول على وثائق الاختبار القياسية أو المخصصة.
Q7: ما هو التردد المقنن ونسب الجهد المتاحة لهذا المحول؟
التردد المقنن هو 50 هرتز. نسب الجهد القياسية المتاحة هي 220/100، 380/100، و500/100 فولت. يجب التحقق من مطابقة النسب لنظامكم الكهربائي قبل الطلب.
