Обзор
Измерительный трансформатор напряжения JDZ6-1 — это сухой трансформатор с эпоксидной изоляцией, предназначенный для внутренних установок в однофазных сетях переменного тока частотой 50 Гц. Он точно преобразует первичное напряжение сети в стандартизированный вторичный сигнал 100 В для подключения измерительных приборов, счётчиков электроэнергии и устройств релейной защиты. Компактная конструкция без масла обеспечивает безопасную и надёжную эксплуатацию в ограниченных помещениях, таких как распределительные шкафы, панели учёта и низковольтные распределительные устройства.
Трансформатор изготовлен с применением С-образного магнитопровода из холоднокатаной электротехнической стали и полностью залит эпоксидным компаундом, что гарантирует стабильные диэлектрические характеристики, механическую прочность и устойчивость к влаге. Вторичные выводы легко доступны для подключения, что упрощает интеграцию в цепи низковольтного контроля и защиты.
Ключевые параметры
| Параметр | Значение |
|---|---|
| Номинальная частота | 50 Гц |
| Варианты первичного напряжения | 220 В, 380 В, 500 В |
| Вторичное напряжение | 100 В |
| Коэффициенты трансформации | 220/100 В, 380/100 В, 500/100 В |
| Классы точности | 0,5; 1; 3 |
| Номинальная мощность (В·А) | 15 В·А (0,5), 25 В·А (1), 50 В·А (3) |
| Предельная мощность | 100 В·А |
| Тип изоляции | Эпоксидная смола (литая) |
| Конструкция магнитопровода | С-образный из холоднокатаной электротехнической стали |
| Место установки | Только внутри помещений |

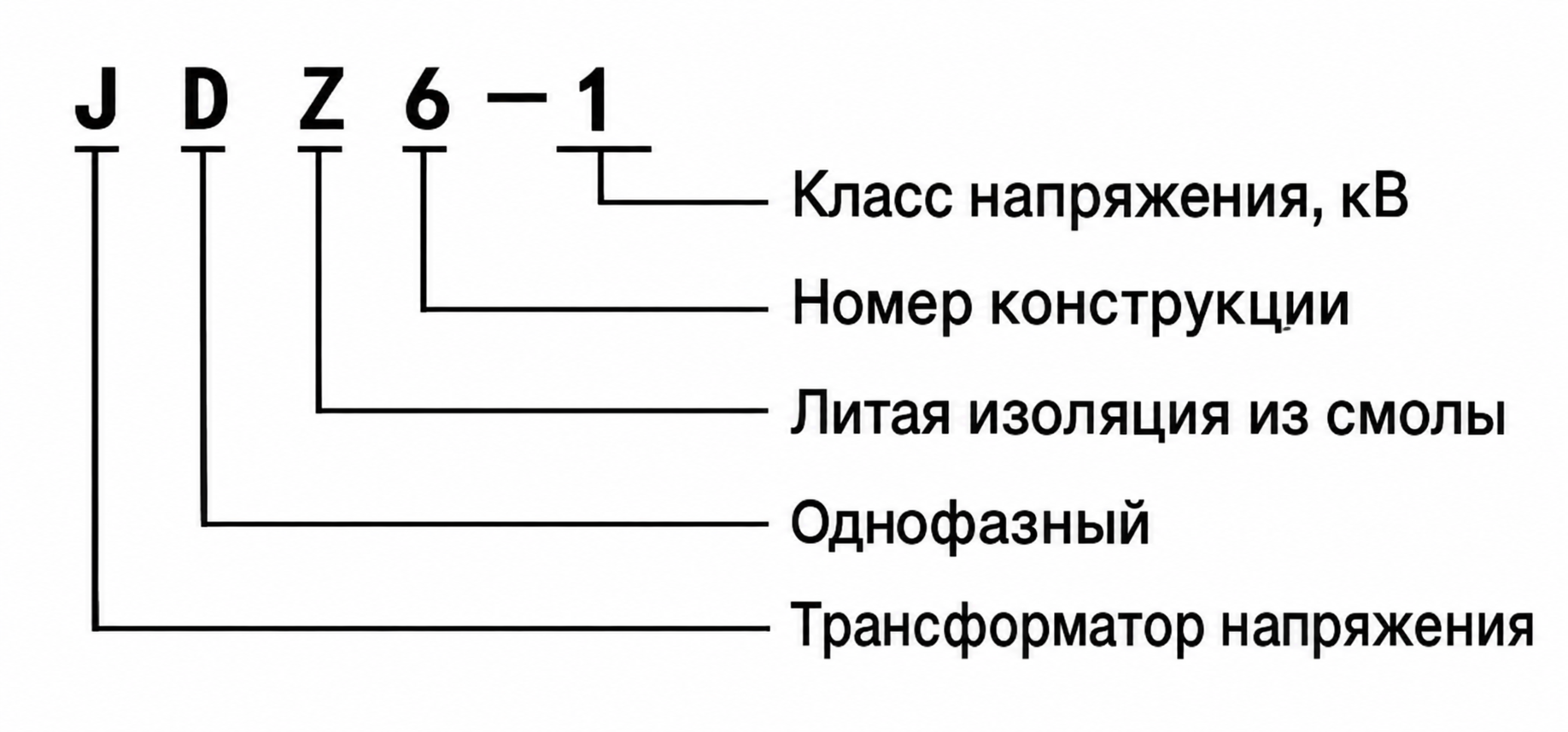

Расшифровка обозначения модели
- J: Измерительный трансформатор напряжения
- D: Для внутренней установки
- Z: Конструкция с литой эпоксидной изоляцией
- 6: Код класса напряжения / категории конструкции
- 1: Номер разработки
Конструкция
JDZ6-1 выполнен по сухой технологии с полной заливкой эпоксидной смолой, что исключает необходимость масляной изоляции и делает его идеальным для внутренних установок, где важны пожарная безопасность и ограниченное пространство. Вся магнитная система — включая С-образный сердечник из высокопермеабельной холоднокатаной электротехнической стали — полностью залита компаундом, обеспечивая отличную электрическую изоляцию, механическую прочность и устойчивость к влаге и загрязнениям.
Все первичные (A, X) и вторичные (a, x) выводы выведены на специальную клеммную колодку в основании, что позволяет выполнять надёжное и упорядоченное подключение. Прочный корпус гарантирует долговременную стабильность при непрерывной работе в стандартных условиях эксплуатации внутри помещений.
Технические параметры
Условия эксплуатации
- Место установки: Внутри помещений
- Высота над уровнем моря: ≤ 1000 м (если не указано иное)
- Температура окружающей среды: от –5 °C до +40 °C
- Средняя относительная влажность за 24 ч: ≤ 95%
- Среднемесячная относительная влажность: ≤ 90%
- Окружающая среда: Без сильной запылённости, дыма, агрессивных газов, пара, соли, взрывоопасных веществ и интенсивной вибрации
Технические данные
| Номинальный коэффициент напряжения (В) |
Номинальная частота (Гц) |
Номинальная мощность класс 0,5 (В·А) |
Номинальная мощность класс 1 (В·А) |
Номинальная мощность класс 3 (В·А) |
Предельная мощность (В·А) |
|---|---|---|---|---|---|
| 220/100 | 50 | 15 | 25 | 50 | 100 |
| 380/100 | 50 | 15 | 25 | 50 | 100 |
| 500/100 | 50 | 15 | 25 | 50 | 100 |
Установка и подключение
Схема установки
Трансформатор JDZ6-1 предназначен для стационарного монтажа внутри помещений — в распределительных устройствах, шкафах учёта или панелях управления. Первичные и вторичные выводы чётко маркированы (A/X и a/x) и расположены в основании для удобства подключения. При монтаже соблюдайте правильную полярность и выполняйте заземление в соответствии с местными нормами электробезопасности.
Габаритные размеры
| Параметр | Описание |
|---|---|
| Конструкция изделия | Измерительный трансформатор напряжения для внутренней установки, сухого типа, с эпоксидной изоляцией |
| Конструкция магнитопровода | С-образный из холоднокатаной электротехнической стали |
| Способ установки | Стационарный, внутри помещений |
| Маркировка первичных выводов | A и X |
| Маркировка вторичных выводов | a и x |
| Габаритные размеры | См. утверждённый чертёж перед проектированием шкафа |
Подбор и частые вопросы
Руководство по выбору
- Выберите точный коэффициент трансформации: 220/100 В, 380/100 В или 500/100 В. Уточните, подключается ли ТН между фазами или между фазой и нулём в конкретной схеме.
- Выберите класс точности 0,5, 1 или 3 в зависимости от применения. Обеспечьте, чтобы суммарная вторичная нагрузка не превышала 15 В·А, 25 В·А или 50 В·А соответственно.
- Используйте предельную мощность 100 В·А только как тепловую характеристику. Не ожидайте сохранения заявленного класса точности при работе на предельной мощности.
- Уточните уровень изоляции перед использованием как «1 кВ» изделия. На данной странице не указаны полные данные по номинальной изоляции/выдерживаемому напряжению, и суффикс модели не может служить подтверждением.
- Проверьте габариты и особенности защиты. Убедитесь в соответствии размеров, расположения отверстий под крепление, полярности A/X–a/x, наличия предохранителей на первичной и вторичной сторонах, заземления, вентиляции и любых специальных коэффициентов по техническому соглашению.
Часто задаваемые вопросы
В1: Электрически ли аналогичен JDZ6-1 трансформатору JDG4-0,5?
Их стандартные коэффициенты и мощности частично совпадают, однако перед заменой необходимо сравнить габариты, конструкцию изоляции и клеммы.
В2: Гарантирует ли суффикс «1» класс изоляции 1 кВ?
Нет, согласно данным на этой странице. Он указан как номер разработки, а полные данные по выдерживаемому напряжению изоляции должны быть подтверждены отдельно.
В3: Какое стандартное вторичное напряжение?
100 В для всех трёх указанных первичных напряжений.
В4: Какой класс точности лучше для учёта?
Класс 0,5 — наиболее точный из перечисленных при условии, что подключённая нагрузка не превышает 15 В·А.
В5: Возможна ли поставка специальных коэффициентов трансформации?
Да, по техническому соглашению с указанием коэффициента, частоты, изоляции, точности, мощности, габаритов и клемм.
В6: Можно ли замыкать вторичную обмотку накоротко?
Нет. Короткое замыкание вторичной обмотки ТН может вызвать разрушительные токи; используйте предохранители или защитные устройства соответствующего номинала.
В7: Что необходимо проверить при стационарном монтаже?
Перед изготовлением шкафа убедитесь в правильности расположения крепёжных отверстий, доступности клемм, вентиляции, полярности, наличия предохранителей и одноточечного заземления (при необходимости).
Часто задаваемые вопросы
Q1: Подойдет ли JDZ6-1 для установки в неотапливаемом помещении?
Да, если температура поддерживается в диапазоне от –5 °C до +40 °C. Трансформатор предназначен только для внутренней установки без агрессивных газов и пыли. Уточняйте климатическое исполнение у менеджера.
Q2: Какой класс точности подходит для технических приборов учета?
Для технических измерений рекомендуется класс точности 1,0 или 3,0. Для более точных систем контроля выбирайте класс 0,5 при номинальной нагрузке до 15 В·А. Требуется согласование в техническом задании.
Q3: Как заказать трансформатор с нестандартным коэффициентом трансформации?
Специальные коэффициенты трансформации и требования к точности изготавливаются под заказ. Параметры необходимо детально прописать в техническом задании до оформления договора. Свяжитесь с отделом продаж для расчета.
Q4: Какая предельная мощность у модели с напряжением 380/100 В?
Предельная мощность для всех исполнений (220/100, 380/100, 500/100 В) составляет 100 В·А. Номинальная нагрузка при этом зависит от выбранного класса точности: 15 В·А для 0,5 и 25 В·А для 1.
Q5: Для каких распределительных устройств предназначен трансформатор JDZ6-1?
Изделие применяется в составе комплектных распределительных устройств (КРУ) и камерах одностороннего обслуживания для внутренней установки. Номинальная частота сети составляет 50 Гц, а высота над уровнем моря не должна превышать 1000 м.
Q6: Предоставляется ли паспорт и сертификат на партию трансформаторов?
Комплектность поставки и наличие сертификатов определяются условиями конкретного контракта. Базовая документация включает паспорт изделия. Уточняйте требования к сертификации у менеджера перед подписанием спецификации.
