نظرة عامة
محول الجهد المنخفض الداخلي الجاف JDG4-0.5 هو محول جهد أحادي الطور مصمم لأنظمة التيار المتردد بجهد لا يتجاوز 0.5 كيلوفولت عند تردد 50 هرتز أو 60 هرتز. ويقوم بتحويل جهد النظام الأساسي إلى إشارة ثانوية قياسية مقدارها 100 فولت للاستخدام مع أجهزة القياس، عدادات الطاقة، وأجهزة الحماية بالمرحلات.

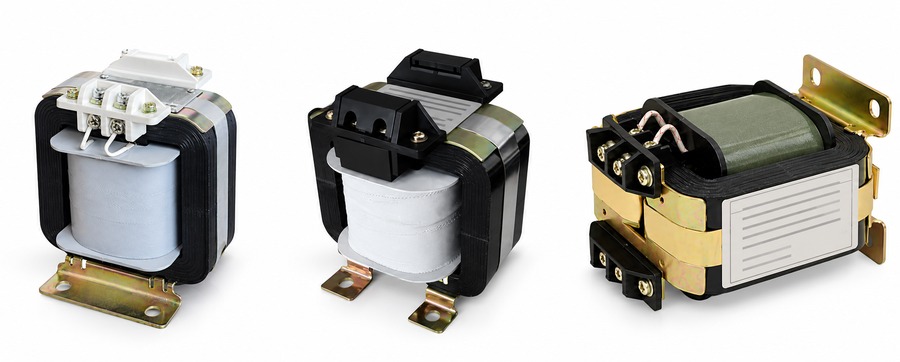

يُبنى المحول ببنية جافة ذات نواة على شكل حرف C، حيث تكون لفّتاه الأساسية والثانوية مثبّتتين على الذراع المركزية لنواة من الفولاذ السيليكوني عالي الجودة. وهو مثالي للدمج في معدات التوزيع منخفضة الجهد، لوحات القياس، خزائن التوزيع، وأنظمة مراقبة الطاقة التي تتطلب إشارات جهد دقيقة لأغراض القياس، التحكم، والحماية.
لمحة سريعة عن التصنيفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة الجهد المقنن | 0.5 كيلوفولت وما دون |
| نطاق الجهد الأساسي | 100 فولت إلى 1140 فولت |
| الجهد الثانوي | 100 فولت (قياسي) |
| التردد المقنن | 50 هرتز / 60 هرتز |
| درجة الدقة | 0.5 |
| القدرة الخارجة المقننة | 15 فولت أمبير |
| القدرة الخارجة القصوى | 100 فولت أمبير |
| جهد العزل | 3 كيلوفولت |
| تحمل الجهد بتردد الشبكة | 3000 فولت / دقيقة واحدة |
| مكان التركيب | داخلي |
ترميز الموديل

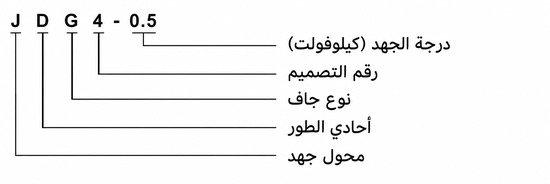

- ج: محول جهد
- د: بنية أحادية الطور
- غ: تصميم جاف
- 4: رمز سلسلة التصميم
- 0.5: فئة الجهد المقنن: 0.5 كيلوفولت
البناء
يستخدم محول JDG4-0.5 بناءً داخليًا جافًا بدون عزل زيت، مما يجعله آمنًا وخاليًا من الصيانة في البيئات المغلقة. وتتكوّن نواته من صفائح فولاذ سيليكوني مدلفنة على البارد مشكّلة دائرة مغناطيسية على شكل حرف C، مما يضمن خسائر منخفضة وأداءً مستقرًا تحت الحمل.
تُلف اللفّات بدقة وتُغلف لعزل كهربائي وثبات ميكانيكي. ويحتوي الغلاف المدمج على تجهيزات تثبيت ثابتة مناسبة للتركيب على اللوحات أو الخزائن، مما يدعم التشغيل الموثوق في تطبيقات القياس والحماية.
المعطيات التقنية
ظروف التشغيل
- مكان التركيب: داخلي
- جهد النظام: ≤ 0.5 كيلوفولت
- التردد المقنن: 50 هرتز / 60 هرتز
- درجة حرارة المحيط: -25°م إلى +40°م
- الارتفاع: ≤ 1000 متر (ما لم يُذكر خلاف ذلك)
- البيئة: خالٍ من الأمطار، الثلوج، التعرّض المباشر للخارج، التلوث الشديد، أو الاهتزاز القوي
البيانات الفنية
| الموديل | نسبة الجهد المقنن |
التردد المقنن |
درجة الدقة |
القدرة الخارجة المقننة (فولت أمبير) |
القدرة الخارجة القصوى (فولت أمبير) |
جهد العزل المقنن (كيلوفولت) |
|---|---|---|---|---|---|---|
| JDG4-0.5 | (100-1140) فولت / 100 فولت | 50-60 هرتز | 0.5 | 15 | 100 | 3 |
التركيب والتوصيلات
مخطط التركيب
يستخدم محول JDG4-0.5 هيكل تثبيت قاعدي ثابت مناسب للتركيب داخل الخزائن الداخلية. يُرجى دائمًا الرجوع إلى المخطط الأبعادي المعتمد قبل قطع فتحة اللوحة، التوصيل، أو النشر الكمي لضمان التوافق مع تخطيط الغلاف وإمكانية الوصول إلى الأطراف.
الأبعاد الخارجية
| الموديل | البنية | طريقة التركيب | مرجع الأبعاد |
|---|---|---|---|
| JDG4-0.5 | نواة جافة داخلية على شكل C | تثبيت قاعدي ثابت | حسب المخطط المعتمد (الوحدة: مم) |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدّد الجهد الأساسي والثانوي بدقة. لا تعتمد فقط على رمز الموديل عند استخدام النطاق المخصص الواسع 100–1140 فولت / 100–230 فولت.
- احتفظ بالحمل الدقيق ضمن 15 فولت أمبير. اجمع بين مدخلات العداد أو المرحلات، أسلاك التوصيل، وحمل أجهزة الحماية للحصول على الحمل الكلي للدائرة الثانوية.
- لا تستخدم 100 فولت أمبير كدرجة دقة 0.5. إنها القدرة الحرارية القصوى؛ ودرجة الدقة 0.5 مضمونة فقط عند الحمل المقنن 15 فولت أمبير.
- أعد التحقق من العزل فوق 500 فولت. لا يضمن لاحق “0.5” ومرجع 3 كيلوفولت/دقيقة وحدهما ملاءمة المحول لكل تطبيق بجهد 1140 فولت.
- اعتمد واجهة الخزانة. تأكد من أطراف A/X وa/x، الصمامات، التأريض، فتحات القاعدة، التهوية، المسافات الآمنة، والمخطط النهائي للنسبة المخصصة.
Frequently Asked Questions
Q1: هل يمكن تركيب محول الجهد JDG4-0.5 في البيئات الخارجية أو الملوثة؟
لا، يُصمم هذا المحول للتركيب الداخلي فقط. يجب أن تكون البيئة خالية من الأمطار والثلوج والتلوث الشديد والاهتزازات. يرجى تأكيد بيئة التركيب مع الفريق الفني.
Q2: ما هي درجة الدقة والقدرة الخارجة القصوى لمحول الجهد JDG4-0.5؟
تبلغ درجة الدقة 0.5 مع قدرة خارجية مقننة 15 فولت أمبير. الحد الأقصى للقدرة الخارجة هو 100 فولت أمبير، مما يلبي متطلبات أنظمة القياس والتحكم القياسية.
Q3: أي نسب جهد ثانوي يمكن توفيرها بناءً على اتفاق فني؟
يمكن توفير نسب مخصصة مثل 100-230 فولت بموجب اتفاق فني. تخضع المعاملات النهائية لبيانات اللوحة التعريفية والمواصفات المعتمدة من المصنع.
Q4: كيف تؤثر ظروف الارتفاع ودرجة الحرارة على أداء المحول؟
يُشغل المحول بارتفاع لا يتجاوز 1000 متر ودرجة حرارة بين -25°م و+40°م. في حال تجاوز هذه الحدود، يرجى استشارة المصنع لتأكيد التوافق.
Q5: في أي أنظمة كهربائية يُستخدم محول الجهد الداخلي الجاف JDG4-0.5؟
يُستخدم في أنظمة الجهد المنخفض التي لا تتجاوز 0.5 كيلوفولت بتردد 50 أو 60 هرتز. يناسب تطبيقات لوحات التوزيع الداخلية وأنظمة القياس.
Q6: ما هي اختبارات المصنع المعتمدة قبل شحن محولات الجهد JDG4-0.5؟
تخضع المحولات لاختبارات روتينية قياسية قبل الشحن. يرجى التواصل معنا للحصول على قائمة اختبارات المصنع التفصيلية وشهادات المعايرة المعتمدة.
