Обзор

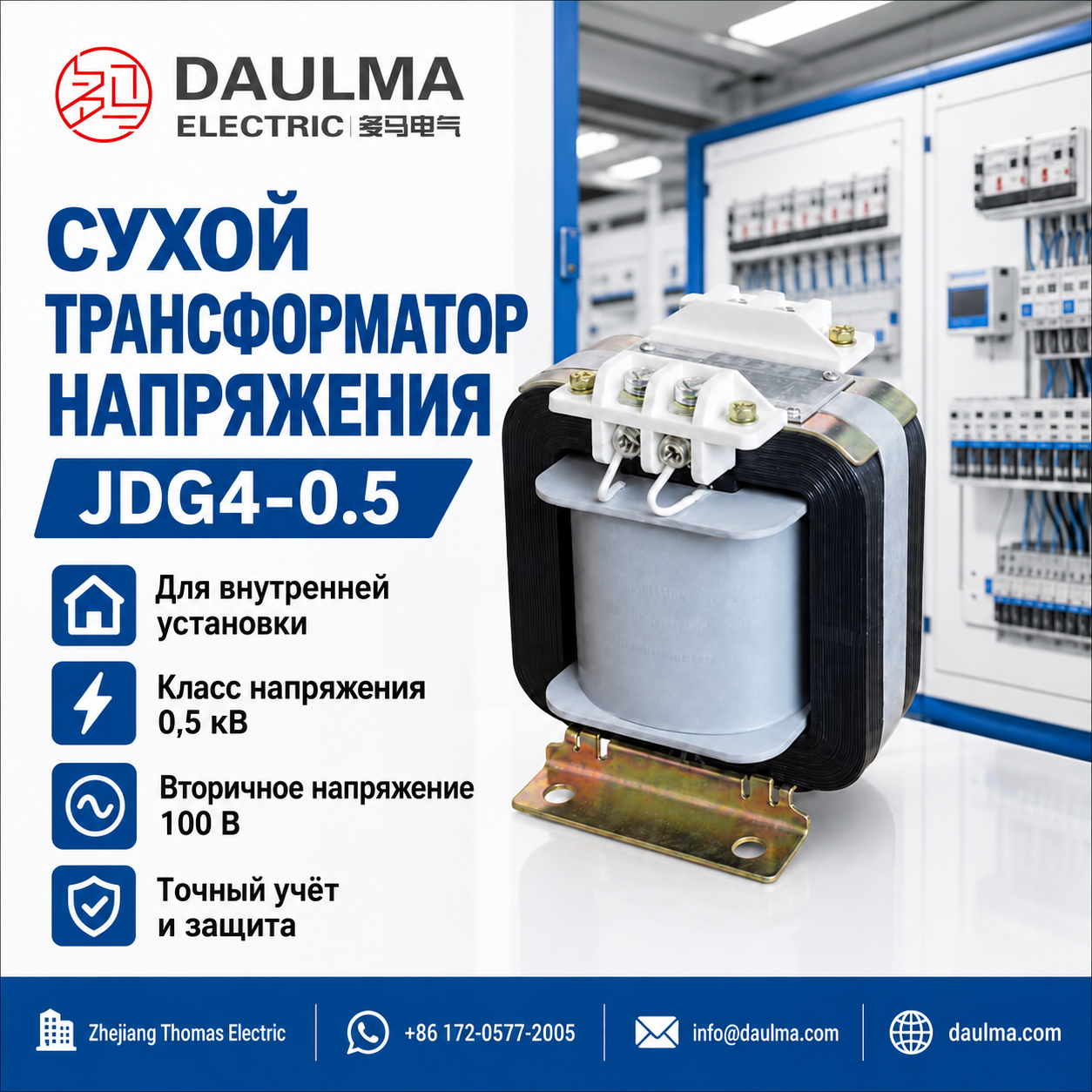

Сухой однофазный трансформатор напряжения JDG4-0.5 для внутренней установки предназначен для сетей переменного тока номинальным напряжением до 0,5 кВ и частотой 50 Гц или 60 Гц. Он преобразует первичное напряжение сети в стандартизированный вторичный сигнал 100 В для подключения измерительных приборов, счётчиков электроэнергии и устройств релейной защиты.
Конструкция JDG4-0.5 выполнена на основе сухого магнитопровода типа «C»: обмотки первичной и вторичной цепей размещены на центральном стержне высококачественного сердечника из холоднокатаной электротехнической стали. Идеально подходит для интеграции в низковольтные распределительные устройства, панели учёта, шкафы распределения и системы мониторинга энергоснабжения, где требуется точный сигнал напряжения для измерения, управления и защиты.
Основные номинальные параметры
| Параметр | Значение |
|---|---|
| Класс напряжения | 0,5 кВ и ниже |
| Диапазон первичного напряжения | 100 В – 1140 В |
| Вторичное напряжение | 100 В (стандарт) |
| Номинальная частота | 50 Гц / 60 Гц |
| Класс точности | 0,5 |
| Номинальная мощность | 15 В·А |
| Предельная мощность | 100 В·А |
| Напряжение изоляции | 3 кВ |
| Испытательное напряжение промышленной частоты | 3000 В / 1 мин |
| Место установки | В помещении |
Расшифровка обозначения модели
- J: Трансформатор напряжения
- D: Однофазная конструкция
- G: Сухое исполнение
- 4: Номер серии
- 0.5: Класс номинального напряжения: 0,5 кВ
Конструкция
JDG4-0.5 выполнен в сухом исполнении для установки внутри помещений без использования масляной изоляции, что обеспечивает безопасность и отсутствие необходимости в обслуживании в закрытых условиях. Магнитопровод изготовлен из листов холоднокатаной электротехнической стали, собранных в замкнутый контур типа «C», что гарантирует низкие потери и стабильную работу под нагрузкой.
Обмотки точно намотаны и залиты компаундом для обеспечения электрической изоляции и механической устойчивости. Компактный корпус оснащён фиксированными креплениями, подходящими для монтажа в щитах или шкафах, что обеспечивает надёжную работу в измерительных и защитных цепях.
Технические параметры
Условия эксплуатации
- Место установки: В помещении
- Напряжение сети: ≤ 0,5 кВ
- Номинальная частота: 50 Гц / 60 Гц
- Температура окружающей среды: от -25 °C до +40 °C
- Высота над уровнем моря: ≤ 1000 м (если не указано иное)
- Окружающая среда: Без дождя, снега, прямого воздействия атмосферных осадков, сильного загрязнения или интенсивной вибрации
Технические данные
| Модель | Номинальный коэффициент трансформации |
Номинальная частота |
Класс точности |
Номинальная мощность (В·А) |
Предельная мощность (В·А) |
Номинальное напряжение изоляции (кВ) |
|---|---|---|---|---|---|---|
| JDG4-0.5 | (100–1140) В / 100 В | 50–60 Гц | 0,5 | 15 | 100 | 3 |
Установка и подключение
Схема установки
JDG4-0.5 имеет основание с фиксированными креплениями, подходящее для монтажа в шкафах внутри помещений. Перед вырезанием отверстий в панели, подключением проводов или серийной установкой всегда сверяйтесь с утверждённым габаритным чертежом, чтобы обеспечить совместимость с конструкцией шкафа и доступом к выводам.
Габаритные размеры
| Модель | Конструкция | Способ установки | Ссылка на размеры |
|---|---|---|---|
| JDG4-0.5 | Сухой, тип «C», для установки в помещении | Фиксированное основание | Согласно утверждённому чертежу (размеры в мм) |
Подбор и частые вопросы
Руководство по выбору
- Укажите точные значения первичного и вторичного напряжений. Не заказывайте только по коду модели при использовании расширенного диапазона настройки 100–1140 В / 100–230 В.
- Соблюдайте номинальную нагрузку не более 15 В·А. Учитывайте суммарную нагрузку от приборов, проводки и защитных устройств во вторичной цепи.
- Не используйте 100 В·А как нагрузку для класса точности 0,5. Это предельная тепловая мощность; точность класса 0,5 гарантируется только при номинальной нагрузке 15 В·А.
- Подтвердите уровень изоляции при напряжении выше 500 В. Обозначение «0,5» и испытание 3 кВ/1 мин сами по себе не гарантируют пригодность для всех применений с первичным напряжением 1140 В.
- Согласуйте интерфейс с шкафом. Подтвердите маркировку выводов A/X и a/x, наличие предохранителей, заземление, отверстия крепления, вентиляцию, габаритные зазоры и окончательный чертёж для заданного коэффициента трансформации.
Часто задаваемые вопросы
В1: Каковы стандартные класс точности и мощность?
Класс 0,5 при 15 В·А.
В2: Может ли вторичное напряжение быть 230 В?
На странице указано, что вторичное напряжение 100–230 В возможно по техническому соглашению. Подтвердите коэффициент трансформации, изоляцию, точность и габариты.
В3: Может ли первичное напряжение быть 1140 В?
Это указано как специальный диапазон, но требует согласования координации изоляции, так как превышает номинальный класс 0,5 кВ.
В4: Что означает предельная мощность 100 В·А?
Это максимальная тепловая мощность, а не нагрузка, при которой гарантируется точность класса 0,5.
В5: Чем эта страница отличается от общей страницы JDG/JDG4?
Эта страница посвящена только компактной платформе JDG4 класса 0,5 и её расширенному диапазону настраиваемых напряжений.
В6: Требуются ли предохранители для сухого ТН?
Необходимо выбрать соответствующую защиту первичной и/или вторичной цепи в соответствии с требованиями схемы и местными нормами для ограничения повреждений при авариях.
В7: Можно ли замыкать вторичную обмотку ТН накоротко?
Нет. Проверьте правильность подключения перед включением и обеспечьте защиту вторичной цепи от короткого замыкания при соблюдении требуемой схемы заземления.
Часто задаваемые вопросы
Q1: Можно ли устанавливать трансформатор JDG4-0.5 на улице?
Нет, модель предназначена только для внутренней установки. Эксплуатация допускается в сухих помещениях без агрессивных сред и вибраций при температуре от -25 до +40 °C.
Q2: Какой класс точности подходит для коммерческого учета?
Для учета электроэнергии используйте класс точности 0,5. Номинальная мощность обмотки составляет 15 В·А, предельная — 100 В·А. Точные параметры фиксируются в спецификации.
Q3: Какое номинальное напряжение изоляции у данной модели?
Номинальное напряжение изоляции составляет 3 кВ. Трансформатор работает в сетях с напряжением до 0,5 кВ на частоте 50 или 60 Гц.
Q4: Можно ли изменить коэффициент трансформации под проект?
Да, номинальный коэффициент трансформации и вторичное напряжение изготавливаются по техническому согласованию. Стандартный диапазон первичного напряжения от 100 до 1140 В. Уточняйте индивидуальные параметры при заказе.
Q5: Какие заводские испытания проходят трансформаторы перед отгрузкой?
Каждое устройство проходит стандартный комплекс приемо-сдаточных испытаний на заводе. Перечень тестов и наличие сертификатов для вашего региона уточняйте у менеджера.
Q6: Для каких задач применяется JDG4-0.5 0,5 кВ?
Это сухой однофазный трансформатор напряжения для питания цепей измерения, защиты и автоматики в сетях до 0,5 кВ. Высота установки — до 1000 м.
Q7: На какой высоте допускается эксплуатация оборудования?
Стандартная высота над уровнем моря не должна превышать 1000 м. Для эксплуатации на большей высоте свяжитесь с нами для согласования технических условий.
