Descripción general
El transformador de tensión (TT) tipo seco interior JDG4-0.5 es un transformador monofásico diseñado para sistemas de corriente alterna con tensión nominal hasta 0,5 kV y frecuencia de 50 Hz o 60 Hz. Convierte la tensión del sistema primario en una señal secundaria normalizada de 100 V para su uso con instrumentos de medida, contadores de energía y dispositivos de protección por relés.

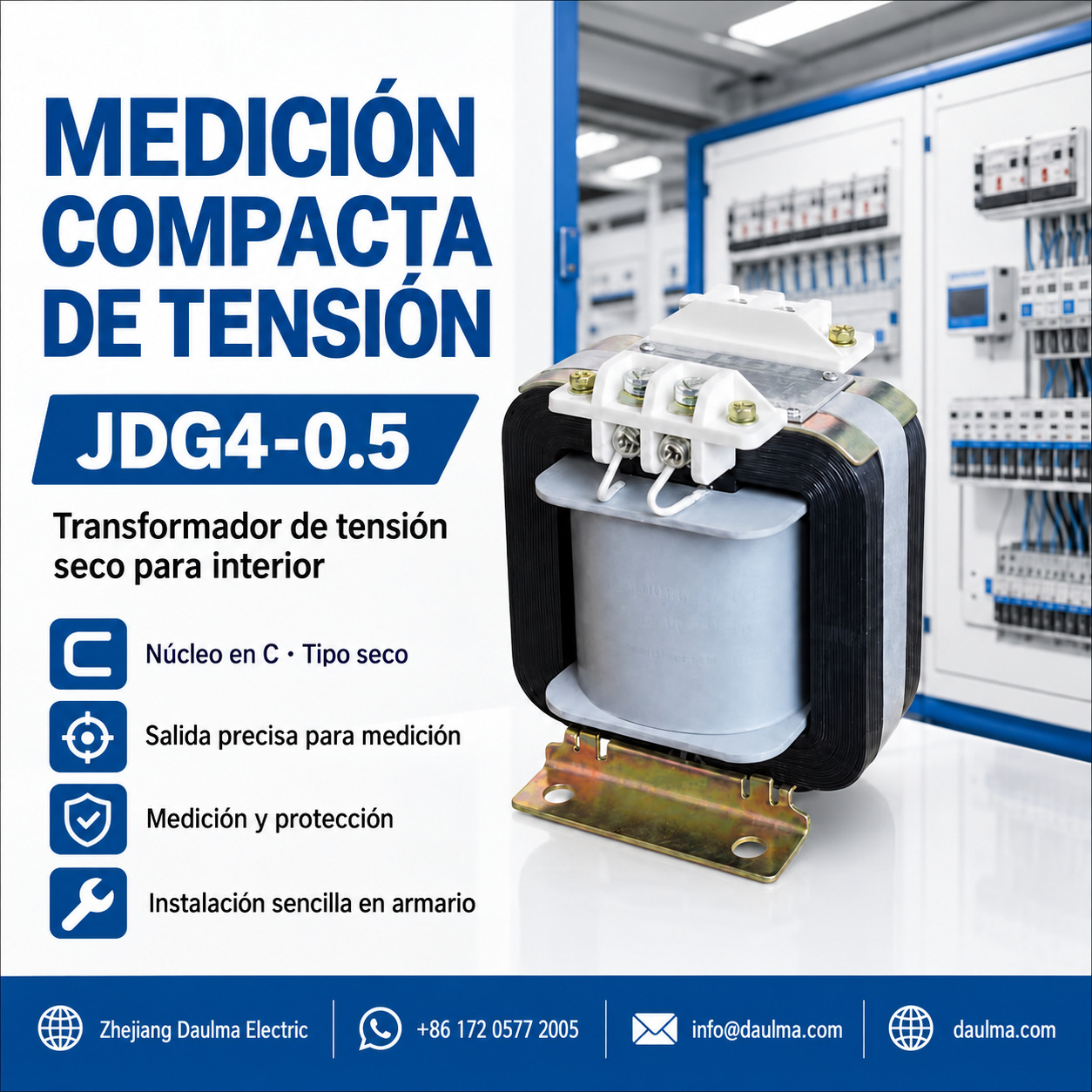

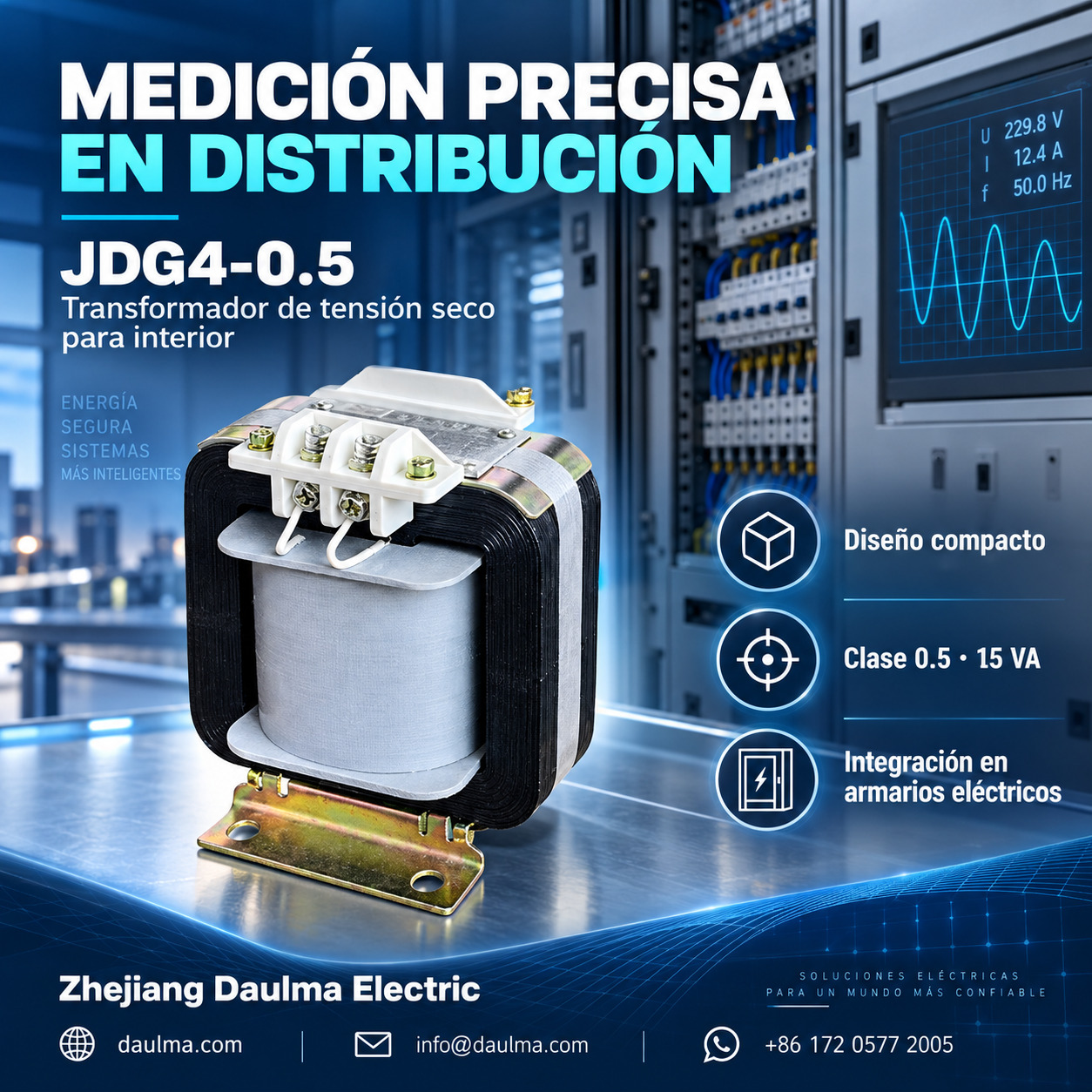

Fabricado con núcleo tipo C sin aceite, el JDG4-0.5 tiene devanados primario y secundario montados sobre la columna central de un núcleo de acero al silicio de alta calidad. Es ideal para integración en celdas de baja tensión, paneles de medición, gabinetes de distribución y sistemas de supervisión eléctrica que requieren señales de tensión precisas para medición, control y protección.
Resumen de características nominales
| Parámetro | Valor |
|---|---|
| Clase de tensión nominal | 0,5 kV e inferior |
| Rango de tensión primaria | 100 V a 1140 V |
| Tensión secundaria | 100 V (estándar) |
| Frecuencia nominal | 50 Hz / 60 Hz |
| Clase de precisión | 0,5 |
| Potencia nominal | 15 VA |
| Potencia límite | 100 VA |
| Tensión de aislamiento | 3 kV |
| Tensión soportada a frecuencia industrial | 3000 V / 1 min |
| Ubicación de instalación | Interior |
Designación del modelo
- J: Transformador de tensión
- D: Estructura monofásica
- G: Diseño tipo seco
- 4: Código de serie de diseño
- 0.5: Clase de tensión nominal: 0,5 kV
Construcción
El JDG4-0.5 emplea una construcción tipo seco para interiores sin aislamiento en aceite, lo que lo hace seguro y libre de mantenimiento en entornos cerrados. Su núcleo está fabricado con láminas de acero al silicio laminado en frío formando un circuito magnético tipo C, garantizando bajas pérdidas y rendimiento estable bajo carga.
Los devanados están enrollados con precisión y encapsulados para lograr aislamiento eléctrico y estabilidad mecánica. La carcasa compacta incluye puntos fijos de montaje adecuados para instalación en paneles o gabinetes, asegurando operación confiable en aplicaciones de medición y protección.
Parámetros técnicos
Condiciones de servicio
- Ubicación de instalación: Interior
- Tensión del sistema: ≤ 0,5 kV
- Frecuencia nominal: 50 Hz / 60 Hz
- Temperatura ambiente: -25 °C a +40 °C
- Altitud: ≤ 1000 m (salvo especificación contraria)
- Ambiente: Sin lluvia, nieve, exposición directa al exterior, contaminación severa ni vibraciones intensas
Datos técnicos
| Modelo | Relación de tensión nominal |
Frecuencia nominal |
Clase de precisión |
Potencia nominal (VA) |
Potencia límite (VA) |
Tensión nominal de aislamiento (kV) |
|---|---|---|---|---|---|---|
| JDG4-0.5 | (100-1140) V / 100 V | 50-60 Hz | 0,5 | 15 | 100 | 3 |
Instalación y cableado
Diagrama de instalación
El JDG4-0.5 utiliza una estructura de montaje fija en base, adecuada para instalación en gabinetes interiores. Consulte siempre el plano dimensional aprobado antes de realizar recortes en el panel, cableado o despliegue en serie para garantizar compatibilidad con la distribución del gabinete y acceso a terminales.
Dimensiones generales
| Modelo | Estructura | Método de instalación |
Referencia dimensional |
|---|---|---|---|
| JDG4-0.5 | Núcleo tipo C, tipo seco, interior | Montaje fijo en base | Según plano aprobado (unidad: mm) |
Selección y preguntas frecuentes
Guía de selección
- Especifique exactamente las tensiones primaria y secundaria. No ordene únicamente por código de modelo cuando use el rango personalizable amplio de 100 V–1140 V / 100 V–230 V.
- Mantenga la carga precisa dentro de 15 VA. Sume la carga de los medidores o relés, el cableado y los dispositivos de protección para obtener la carga total del circuito secundario.
- No utilice 100 VA como referencia para precisión clase 0,5. Es la potencia térmica límite; la precisión de medición está especificada únicamente a la carga nominal de 15 VA.
- Verifique el aislamiento por encima de 500 V. El sufijo “0,5” y la referencia de 3 kV/1 min no garantizan por sí solos idoneidad para toda aplicación a 1140 V.
- Apruebe la interfaz con el gabinete. Confirme terminales A/X y a/x, fusibles, puesta a tierra, orificios de base, ventilación, distancias de seguridad y el plano final para la relación personalizada.
Preguntas Frecuentes
Q1: ¿Es adecuado este transformador de tensión para instalaciones en exteriores?
No, el modelo JDG4-0.5 es exclusivo para interiores. Requiere ambientes sin lluvia, nieve ni contaminación severa. Contacte para evaluar alternativas de exterior.
Q2: ¿Qué clase de precisión ofrece este transformador de tensión?
Ofrece una clase de precisión 0,5 con una potencia nominal de 15 VA. Es ideal para mediciones generales en sistemas de baja tensión. La potencia límite es de 100 VA.
Q3: ¿Se puede personalizar la relación de tensión nominal?
Sí, la relación primaria y la tensión secundaria se pueden personalizar mediante acuerdo técnico. Los parámetros finales están sujetos a los datos de placa aprobados.
Q4: ¿Cuál es la tensión nominal de aislamiento del equipo?
La tensión nominal de aislamiento es de 3 kV. Está diseñado para sistemas con tensión máxima de 0,5 kV. Confirme los requisitos específicos del proyecto con nuestro equipo.
Q5: ¿Para qué aplicaciones se utiliza este transformador tipo seco?
Se utiliza para medición en sistemas de tensión ≤ 0,5 kV y frecuencia 50/60 Hz. Es adecuado para tableros de distribución interior.
Q6: ¿Qué condiciones ambientales debe cumplir el lugar de instalación?
Debe ser interior, sin vibraciones intensas ni contaminación severa. La temperatura ambiente debe estar entre -25 °C y +40 °C. Solicite ficha técnica para detalles completos.
