نظرة عامة
محولات الجهد المغمورة بالزيت من سلسلة JDJ (JDJ-3 وJDJ-6 وJDJ-10 وJDJ-12) هي أجهزة كهرومغناطيسية دقيقة مصممة لقياس الجهد بدقة، وعدادات الطاقة، وحماية المرحلات في أنظمة التيار المتردد الداخلية بجهد 3–12 كيلوفولت. وباستخدام الحث الكهرومغناطيسي، توفر هذه المحولات إشارات ثانوية معزولة كهربائيًا تتناسب مع الجهد الأولي، مما يمكّن من الاتصال الآمن بأجهزة القياس القياسية عند مستويات 100 فولت أو 110 فولت.
تم تصنيع سلسلة JDJ باستخدام قلب من الفولاذ السيليكوني المدرفل ومعاملات متحدة المركز مغمورة في زيت عازل عالي الجودة، مما يضمن أداءً مستقرًا، وقوة عازلة ممتازة، وإدارة حرارية فعالة أثناء التشغيل المستمر في بيئات معدات التوزيع متوسطة الجهد.
لمحة عن المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | 3 كيلوفولت، 6 كيلوفولت، 10 كيلوفولت، أو 12 كيلوفولت (داخلي) |
| التردد المقنن | 50 هرتز (60 هرتز حسب الطلب) |
| الجهد الأولي المقنن | 3/√3، 6/√3، 10/√3، أو 12/√3 كيلوفولت (بين الخط والأرض) |
| الجهد الثانوي المقنن | 100 فولت (JDJ-3/6/10)؛ 110 فولت (JDJ-12) |
| فئات الدقة | القياس: 0.2، 0.5؛ الحماية: 3P (حسب التحديد) |
| الحمل المقنن | لكل ملف، حسب الطلب (فولت أمبير) |
| معامل قدرة الحمل | cos phi = 0.8 (متأخر) |
| نوع العزل | مغمور بالزيت مع قلب مدرفل |
| التثبيت | داخلي فقط |
| درجة حرارة المحيط | -5°م إلى +40°م |

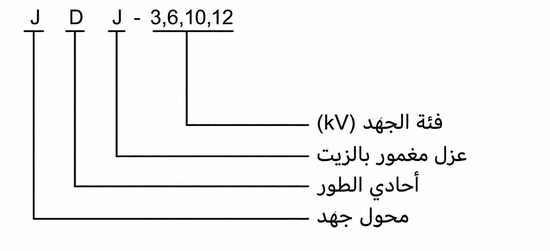

ترميز الموديل
- J: محول جهد (VT)
- D: أحادي الطور
- J: عزل مغمور بالزيت
- 3 / 6 / 10 / 12: فئة الجهد بالكيلوفولت

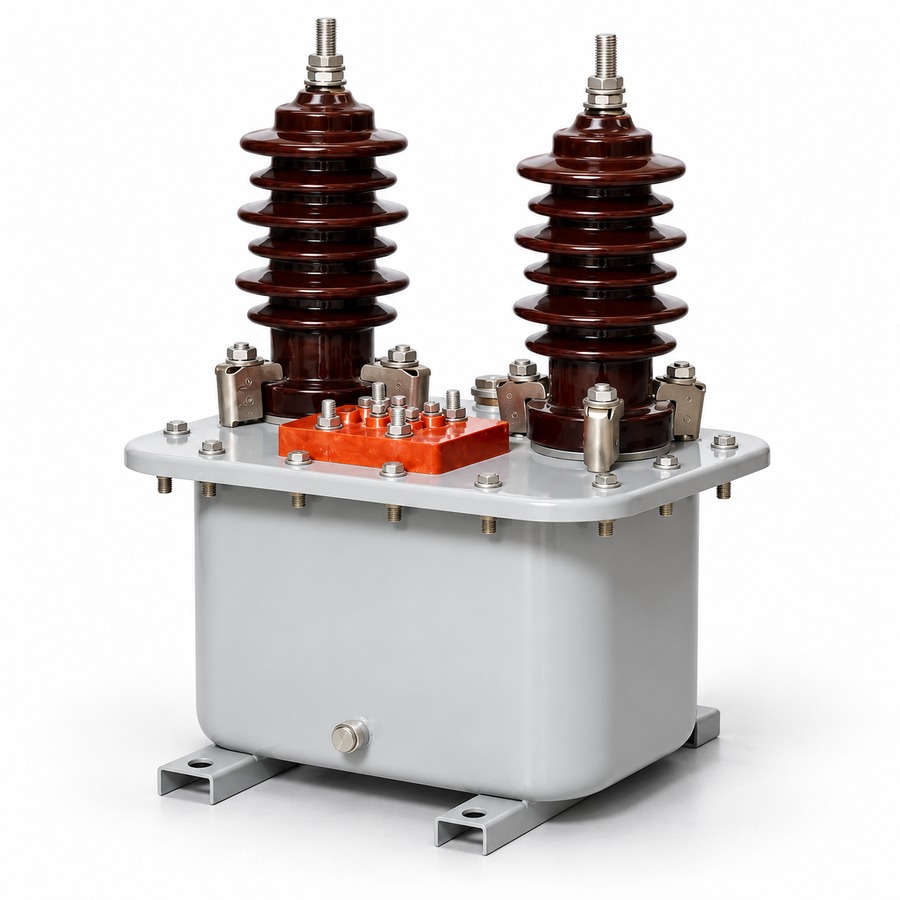

البناء
تتميز سلسلة JDJ بهيكل عمودي مصمم للتثبيت الآمن في معدات التوزيع الداخلية. يتكون القلب من فولاذ سيليكوني عالي النفاذية، مع ملفات أولية وثانوية ملتفة بشكل متحد المركز على ذراع مشترك لتقليل التسرب المغناطيسي وضمان الدقة. يتم إغلاق المجموعة بأكملها داخل خزان مملوء بالزيت، حيث يوفر الزيت العازل كلًا من القوة العازلة والاستقرار الحراري. وتُخرج الأطراف ذات الجهد العالي والمنخفض عبر عوازل خزفية تحافظ على المسافة الآمنة وسهولة التوصيل.
يتم الحفاظ على مستوى الزيت بين 10–15 مم تحت غطاء الخزان، ويمنع التصميم المغلق دخول الرطوبة والتلوث. ويؤدي هذا البناء المتين إلى موثوقية طويلة الأمد في البيئات الداخلية القياسية مع الامتثال الصارم لمعايير IEC وGB الخاصة بمحولات القياس.
المعطيات التقنية
ظروف التشغيل
- بيئة التركيب: تركيب داخلي فقط
- الارتفاع: ≤ 1000 م فوق مستوى سطح البحر
- درجة حرارة المحيط: -5°م إلى +40°م
- الرطوبة النسبية: ≤ 85% عند +20°م
- مقاومة الزلازل: اختبار اهتزاز مباشر 0.4g
- الظروف البيئية: خالية من الغازات المسببة للتآكل، الوسائط المتفجرة، الاهتزاز الشديد، أو الصدمات الميكانيكية
البيانات الفنية
| النوع | نسبة الجهد المقنن (فولت) |
المقابل (فولت أمبير) | الإخراج الأقصى (فولت أمبير) |
تحمل تردد القدرة (كيلوفولت) |
الوزن (كغ) |
|||
|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 3 | |||||
| JDJ-3 | 3000/100 | 20 | 30 | 50 | 120 | 240 | 24 | 46.5 |
| JDJ-6 | 6000/100 | 30 | 50 | 80 | 200 | 400 | 32 | 46.5 |
| JDJ-10 | 10000/100 | 40 | 80 | 150 | 320 | 640 | 42 | 46.5 |
| JDJ-12 | 11000/110 | 40 | 80 | 150 | 320 | 640 | 42 | 46.5 |
التركيب والتوصيلات
مخطط التركيب
توضح مخططات التوصيل تكوينات الأسلاك القياسية لتطبيقات القياس والحماية. تتصل الأطراف الأولية (A/X) بقضيب التوزيع متوسط الجهد، بينما تتصل الأطراف الثانوية (a/x للقياس، ad/xd للحماية) بأجهزة القياس. يجب مراعاة الاستقطاب الصحيح لضمان دقة النظام وسلامته.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 520 |
| عرض القاعدة | 220 |
| تباعد ثقوب التثبيت | 180 × 180 |
| ارتفاع العازل الأولي | 280 |
| أبعاد صندوق الأطراف الثانوية | 120 × 80 × 60 |
| Φ ثقوب التثبيت | 12 |
الاختيار والأسئلة الشائعة
دليل الاختيار
- حدد فئة جهد النظام (3 كيلوفولت، 6 كيلوفولت، 10 كيلوفولت، أو 12 كيلوفولت) واختر موديل JDJ المناسب.
- حدد الجهد الثانوي المطلوب (عادةً 100 فولت أو 110 فولت) بناءً على معدات القياس/الحماية المتصلة.
- عرّف متطلبات فئة الدقة: مثل 0.2/0.5 للقياس التجاري، و3P لحماية المرحلات.
- احسب الحمل الإجمالي (فولت أمبير) لكل ملف، بما في ذلك استهلاك العداد/المرحلات وفقدان الأسلاك.
- تأكد من متطلبات معامل الجهد (مثل 1.2 Un مستمر، 1.9 Un لمدة 30 ثانية) وفقًا لملف زيادة الجهد في النظام.
- تحقق من الامتثال لأكواد الشبكة المحلية، مواصفات المشروع، والمعايير المعمول بها (IEC/GB).
الأسئلة الشائعة
Q1: هل يمكن تركيب محولات الجهد هذه في الهواء الطلق؟
لا، التركيب مخصص للداخل فقط. يجب أن تكون البيئة خالية من الغازات المسببة للتآكل والوسائط المتفجرة. يرجى التأكد من توفر هذه الشروط قبل الطلب.
Q2: ما هو أقصى حمل مسموح لنموذج JDJ-10؟
يبلغ الحمل الأقصى 640 فولت أمبير لنموذج JDJ-10. يتحمل المحول جهد تردد قدرة يبلغ 42 كيلوفولت. تواصل معنا لتحديد دقة الحمل المطلوبة لمشروعك.
Q3: لماذا تُفضل محولات الجهد المغمورة بالزيت في التطبيقات الداخلية؟
توفر العزل الزيتي تبريدًا ممتازًا وعمرًا تشغيليًا أطول للمحولات بجهود 3-12 كيلوفولت. يضمن ذلك استقرار الأداء في لوحات التوزيع. راجع الكتيب الفني لمزيد من التفاصيل.
Q4: متى يجب اختيار نموذج JDJ-12 بدلاً من JDJ-10؟
اختر JDJ-12 عندما تكون نسبة الجهد المقننة 11000/110 فولت، بينما يُستخدم JDJ-10 لنسبة 10000/100 فولت. كلاهما يوفر حملًا أقصى 640 فولت أمبير. حدد نسبة النظام بدقة.
Q5: أين تُستخدم محولات الجهد أحادية الطور من سلسلة JDJ؟
تُستخدم في لوحات التوزيع الداخلية والمحطات الفرعية بجهود 3 إلى 12 كيلوفولت. توفر عزلًا زيتيًا موثوقًا لقياس الجهد والحماية. اتصل بنا للحصول على كتالوج التطبيقات.
Q6: كيف يتم التحقق من مقاومة المحولات للظروف البيئية القاسية؟
تُصمم المحولات لمقاومة اهتزاز مباشر بقوة 0.4g ودرجات حرارة تصل إلى 40°م. يتم إجراء اختبارات المصنع القياسية للتأكد من المطابقة. اطلب تقرير الاختبار عند تقديم الطلب.
