Descripción general
Los transformadores de tensión inmersos en aceite de la serie JDJ (JDJ-3, JDJ-6, JDJ-10 y JDJ-12) son dispositivos electromagnéticos de precisión diseñados para medición exacta de tensión, facturación energética y protección por relés en sistemas eléctricos de corriente alterna interiores de 3–12 kV. Mediante inducción electromagnética, estos transformadores entregan señales secundarias aisladas galvánicamente y proporcionales a la tensión primaria, permitiendo una interfaz segura con instrumentación estandarizada a niveles de 100 V o 110 V.
Fabricados con núcleo laminado de acero al silicio y devanados concéntricos sumergidos en aceite aislante de alta calidad, la serie JDJ garantiza un rendimiento estable, excelente rigidez dieléctrica y gestión térmica eficiente durante la operación continua en entornos de celdas de media tensión.
Resumen de características principales
| Parámetro | Valor |
|---|---|
| Clase de tensión del sistema | 3 kV, 6 kV, 10 kV o 12 kV (interior) |
| Frecuencia nominal | 50 Hz (60 Hz bajo pedido) |
| Tensión primaria nominal | 3/√3, 6/√3, 10/√3 o 12/√3 kV (fase-tierra) |
| Tensión secundaria nominal | 100 V (JDJ-3/6/10); 110 V (JDJ-12) |
| Clases de exactitud | Medición: 0,2, 0,5; Protección: 3P (según especificación) |
| Carga nominal | Por devanado, según pedido (VA) |
| Factor de potencia de la carga | cos φ = 0,8 (en retraso) |
| Tipo de aislamiento | Inmersión en aceite con núcleo laminado |
| Instalación | Solo interior |
| Temperatura ambiente | -5 °C a +40 °C |
Designación del modelo
- J: Transformador de tensión (TT)
- D: Monofásico
- J: Aislamiento inmerso en aceite
- 3 / 6 / 10 / 12: Clase de tensión en kV
Construcción

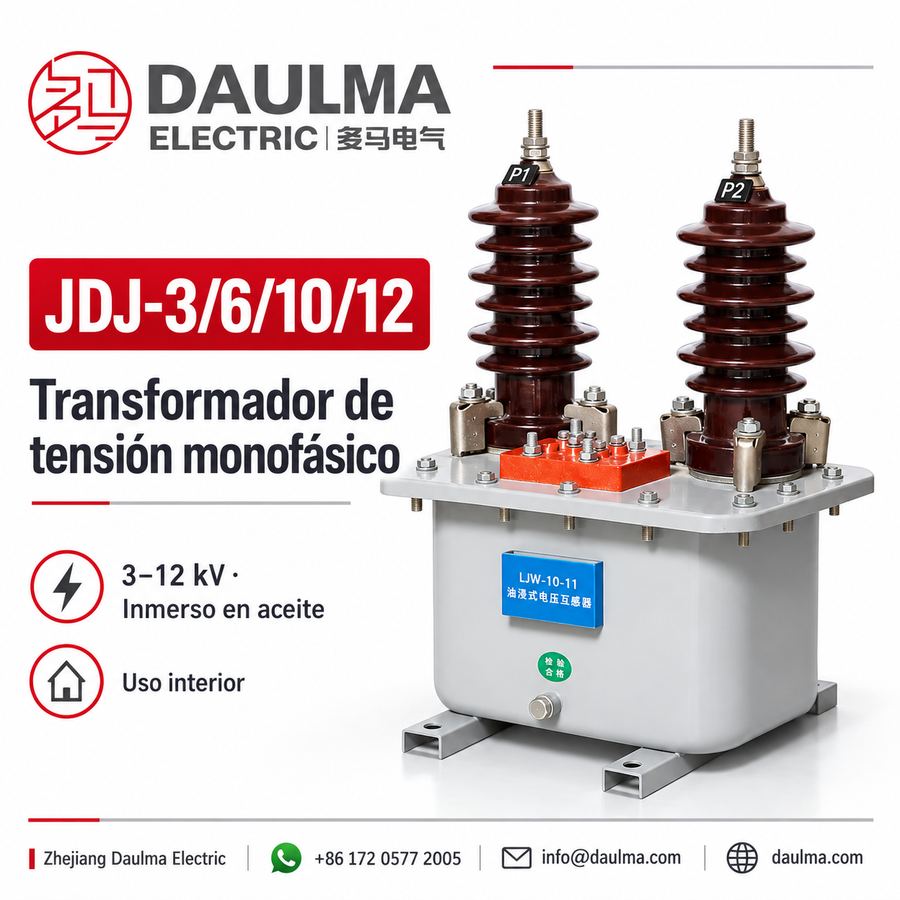

La serie JDJ presenta una estructura tipo poste diseñada para montaje seguro en celdas interiores. Su núcleo está fabricado con láminas de acero al silicio de alta permeabilidad, y los devanados primario y secundario están enrollados concéntricamente sobre una misma columna para minimizar el flujo de dispersión y garantizar exactitud. Todo el conjunto está sellado dentro de un tanque lleno de aceite, donde el aceite aislante proporciona tanto rigidez dieléctrica como estabilidad térmica. Las boquillas de porcelana alojan los terminales de alta y baja tensión, manteniendo distancias de seguridad adecuadas y facilitando las conexiones.
El nivel de aceite se mantiene entre 10 y 15 mm por debajo de la tapa del tanque, y el diseño hermético evita la entrada de humedad y contaminantes. Esta construcción robusta asegura fiabilidad a largo plazo en entornos interiores estándar, cumpliendo con las exigentes normas IEC y GB para transformadores de instrumento.
Parámetros técnicos
Condiciones de servicio
- Ambiente de instalación: Solo instalación interior
- Altitud: ≤ 1000 m sobre el nivel del mar
- Temperatura ambiente: -5 °C a +40 °C
- Humedad relativa: ≤ 85% a +20 °C
- Resistencia sísmica: Ensayo de vibración directa de 0,4 g
- Condiciones ambientales: Libre de gases corrosivos, atmósferas explosivas, vibraciones severas o choques mecánicos
Datos técnicos
| Tipo | Relación de tensión nominal (V) |
Carga correspondiente (VA) | Potencia límite (VA) |
Tensión de ensayo a frecuencia industrial (kV) |
Peso (kg) |
|||
|---|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 3 | |||||
| JDJ-3 | 3000/100 | 20 | 30 | 50 | 120 | 240 | 24 | 46,5 |
| JDJ-6 | 6000/100 | 30 | 50 | 80 | 200 | 400 | 32 | 46,5 |
| JDJ-10 | 10000/100 | 40 | 80 | 150 | 320 | 640 | 42 | 46,5 |
| JDJ-12 | 11000/110 | 40 | 80 | 150 | 320 | 640 | 42 | 46,5 |
Instalación y cableado
Diagrama de instalación
Los diagramas de conexión ilustran configuraciones de cableado estándar para aplicaciones de medición y protección. Los terminales primarios (A/X) se conectan al juego de barras de media tensión, mientras que los terminales secundarios (a/x para medición, ad/xd para protección) se interfazan con la instrumentación. Debe respetarse la polaridad correcta para garantizar la exactitud y seguridad del sistema.
Dimensiones generales
| Dimensión | Valor (mm) |
|---|---|
| Altura total | 520 |
| Ancho de base | 220 |
| Distancia entre agujeros de montaje | 180 × 180 |
| Altura de la boquilla primaria | 280 |
| Dimensiones de la caja de bornes secundarios | 120 × 80 × 60 |
| Φ Agujeros de montaje | 12 |
Selección y preguntas frecuentes
Guía de selección
- Determine la clase de tensión del sistema (3 kV, 6 kV, 10 kV o 12 kV) y seleccione el modelo JDJ correspondiente.
- Especifique la tensión secundaria requerida (normalmente 100 V o 110 V) según el equipo de medición/protección conectado.
- Defina las clases de exactitud necesarias: p. ej., 0,2/0,5 para facturación, 3P para protecciones.
- Calcule la carga total (VA) por devanado, incluyendo el consumo de medidores/relés y las pérdidas en el cableado.
- Verifique los requisitos del factor de tensión (p. ej., 1,2 Un continuo, 1,9 Un durante 30 segundos) según el perfil de sobretensión del sistema.
- Asegure el cumplimiento con las normativas locales de red, especificaciones del proyecto y normas aplicables (IEC/GB).
Preguntas Frecuentes
Q1: ¿Puede instalarse este transformador de tensión JDJ en exteriores?
No, su instalación es exclusivamente en interior. Requiere ambientes libres de gases corrosivos y atmósferas explosivas. Consulte al fabricante para alternativas de exterior.
Q2: ¿Qué clase de precisión ofrece el modelo JDJ-10 para medición?
Ofrece clases 0,2 y 0,5 para medición de alta precisión. La clase 0,2 soporta hasta 40 VA de carga. Confirme la clase exacta según su proyecto.
Q3: ¿Son adecuados estos transformadores de tensión para sistemas de 6 kV?
Sí, el modelo JDJ-6 está diseñado para una relación de 6000/100 V. Incluye una tensión de ensayo a frecuencia industrial de 32 kV para garantizar el aislamiento.
Q4: ¿Es posible personalizar la relación de tensión nominal del transformador?
Sí, está sujeto a confirmación de fábrica. Los modelos estándar incluyen relaciones de 3000/100 hasta 11000/110. Contacte con nuestro equipo técnico para evaluar su requerimiento específico.
Q5: ¿Qué pruebas de fábrica se ejecutan antes de la entrega?
Se ejecutan ensayos de rutina, incluyendo la prueba de tensión a frecuencia industrial según la ficha técnica. Solicite los certificados de ensayo al confirmar su pedido.
Q6: ¿En qué aplicaciones se utilizan estos transformadores de tensión monofásicos?
Se utilizan en cuadros de maniobra y control de 3 a 12 kV para medición y protección. Son ideales para subestaciones industriales en interiores.
Q7: ¿Cuáles son los límites de altitud y temperatura para la instalación?
La altitud máxima es de 1000 m y la temperatura ambiente debe estar entre -5 °C y +40 °C. Para condiciones más extremas, contacte para detalles técnicos.
