نظرة عامة

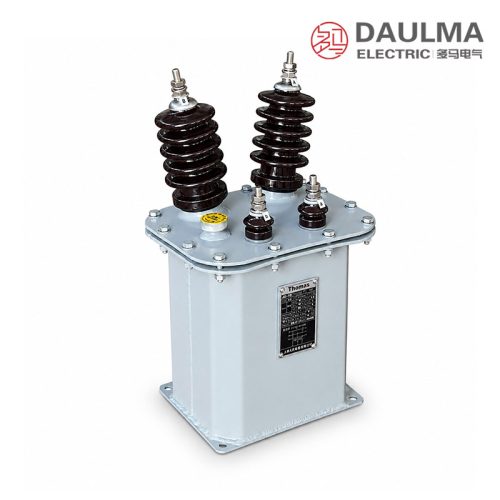

يُعد محول الجهد JDJ-3/6/10/12 محولاً أحادي الطور مغموراً بالزيت، مصمماً لأنظمة الجهد المتوسط المصنّفة بـ 3 كيلوفولت و6 كيلوفولت و10 كيلوفولت و12 كيلوفولت، ويعمل بتردد 50 هرتز. يستخدم عزلًا مغمورًا بالزيت مع لفّتي الجهد الأولي والثانوي الملفوفتين حول قلب مغناطيسي حلقي مشترك، مما يضمن أداءً مستقراً في البيئات الداخلية والخارجية على حدٍ سواء.
يتوفر المحول بدَرَجات دقة 0.2 و0.5 و1 و3، ويُدعم مخرجات مصنّفة تتراوح بين 20 فولت أمبير و320 فولت أمبير، مما يجعله مناسباً للقياس، وحماية المرحلات، ومراقبة جودة الطاقة. وهو متوافق مع معايير IEC وGB ذات الصلة الخاصة بمحولات الجهد المستخدمة في شبكات توزيع الطاقة.
لمحة سريعة عن المواصفات الرئيسية
| المعلمة | التصنيف |
|---|---|
| جهد النظام | 3kV / 6kV / 10kV / 12kV |
| التردد | 50Hz |
| نوع العزل | مغمور بالزيت |
| تكوين الطور | أحادي الطور |
| درجات الدقة | 0.2 / 0.5 / 1 / 3 |
| المخرج المصنّف | 20VA – 320VA |
| جهد اللفّة الأولية | 3kV / 6kV / 10kV / 12kV |
| جهد اللفّة الثانوية | 100V (قياسي) |
| أقصى ارتفاع | ≤1000m |
| طريقة التبريد | الحمل الطبيعي للزيت |
| وضع التركيب | داخلي أو خارجي |
| التطبيق | القياس، حماية المرحلات، مراقبة الجهد |
البناء
يتميز سلسلة JDJ بتصميم متين مغمور بالزيت، حيث تكون لفّتا الجهد الأولية والثانوية مثبتتين بشكل متحد المركز على قلب مغناطيسي حلقي واحد. يتم إغلاق المجموعة بأكملها داخل خزان فولاذي ملحوم مملوء بزيت العزل، الذي يوفر قوة عازلة وكفاءة في تبديد الحرارة. يتميز البناء المدمج بوزن يبلغ حوالي 46.5 كغ، ويتضمن عوازل بورسلانية لتوصيلات الجهد العالي وكتل طرفيّة للأسلاك الثانوية. ويضمن هذا التصميم موثوقية طويلة الأمد، وصيانة قليلة، وأداءً ثابتاً تحت ظروف الحمل المستمر في أنظمة الجهد المتوسط.
المعطيات التقنية
ظروف التشغيل
- وضع التركيب: معدات توزيع داخلية أو محطة فرعية خارجية
- درجة حرارة المحيط: -5°C إلى +40°C
- الارتفاع: ≤ 1000m
- الرطوبة النسبية: ≤ 85% عند 20°C
- العزل: مغمور بالزيت
- التردد: 50Hz
- الاهتزاز: نجح في اختبار شدة 0.4g
المعايير الفنية
سلسلة JDJ هي محول جهد أحادي الطور مغمور بالزيت مصمم لأنظمة 3kV و6kV و10kV و12kV. يتميز بعزل مغمور بالزيت، ويعمل ضمن نطاق درجات حرارة من -5°C إلى +40°C، ومناسب للتركيبات حتى ارتفاع 1000 متر.
| النوع | نسبة الجهد
المصنّفة (V) |
المقابلة (VA) | المخرج
الأقصى (VA) |
جهد
تردد القدرة (kV) |
الوزن
(kg) |
|||
|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 3 | |||||
| JDJ-3 | 3000/100 | 20 | 30 | 50 | 120 | 240 | 24 | 46.5 |
| JDJ-6 | 6000/100 | 30 | 50 | 80 | 200 | 400 | 32 | |
| JDJ-10 | 10000/100 | 40 | 80 | 150 | 320 | 640 | 42 | |
| JDJ-12 | 11000/110 | 40 | 80 | 150 | 320 | 640 | 42 | |
التركيب والتوصيلات

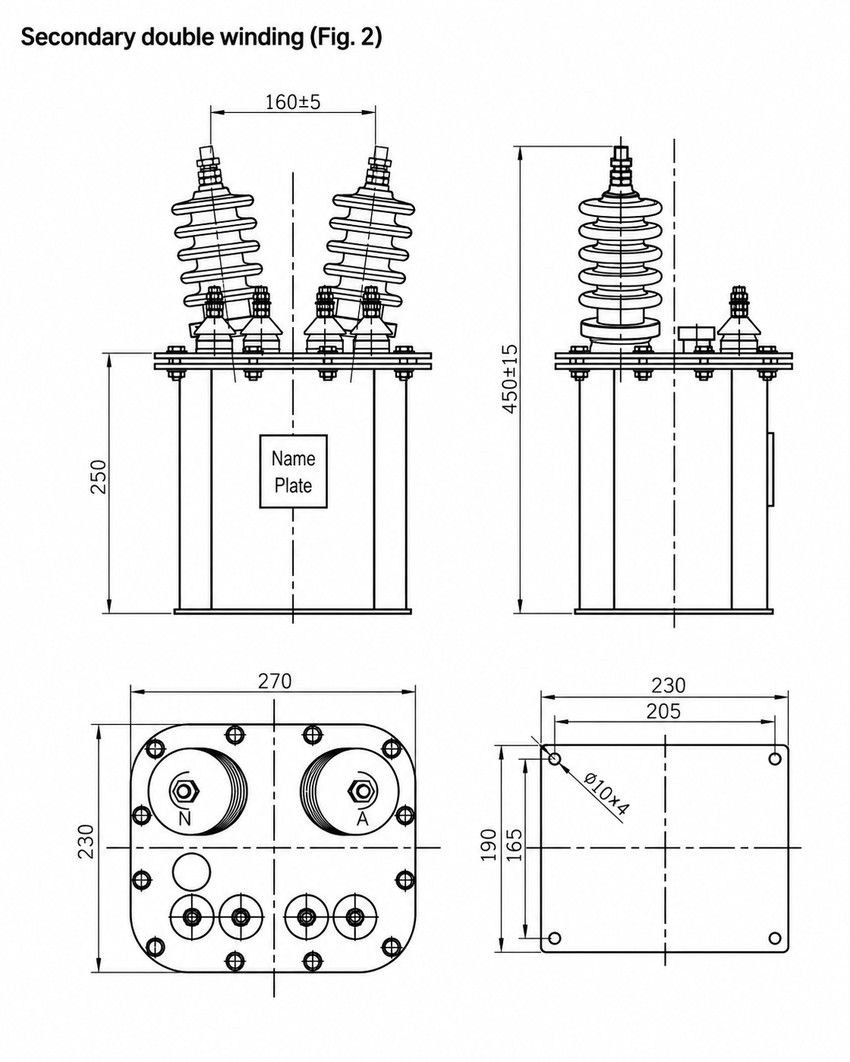

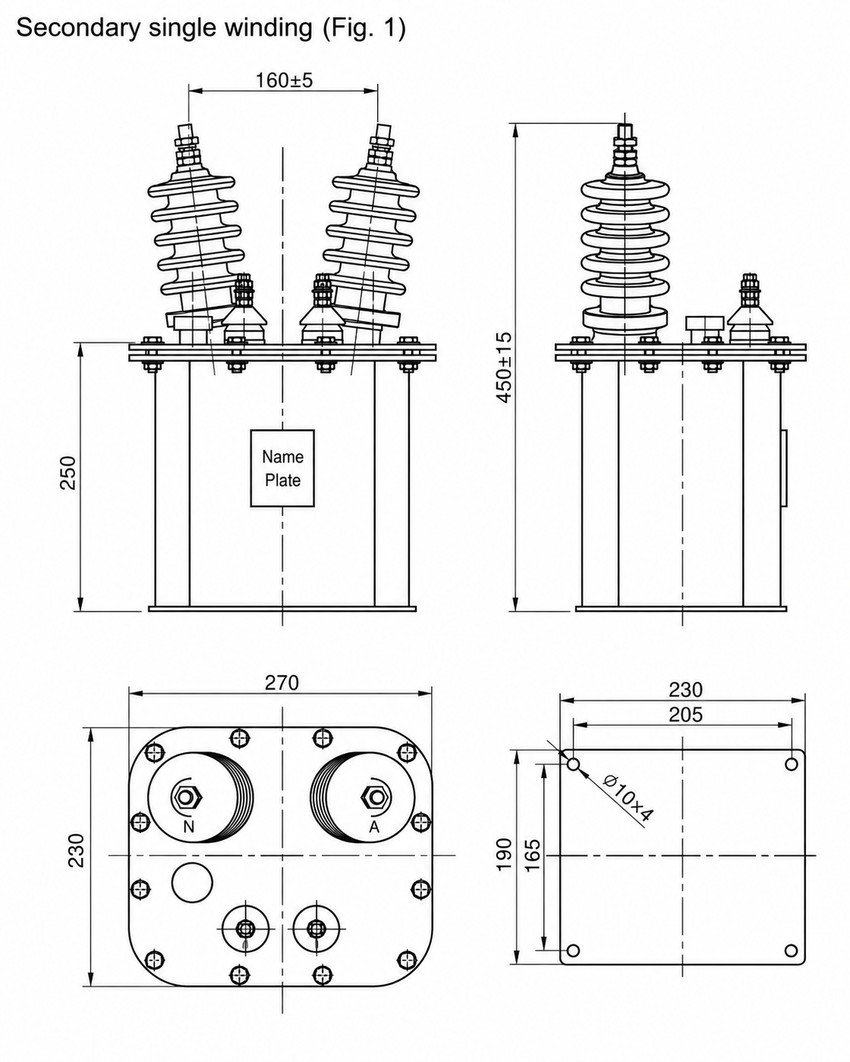

مخطط التركيب
يتم تركيب محول JDJ-3/6/10/12 على سطح مستوٍ باستخدام أربع براغي بقطر Ø10 مم عبر فتحات التثبيت في القاعدة (بمساحة 230 × 205 مم). تأكد من وجود مسافة كافية حول الوحدة للتهوية وللوصول أثناء الصيانة، خاصة عند التركيب في معدات التوزيع الداخلية أو المحطات الفرعية الخارجية.

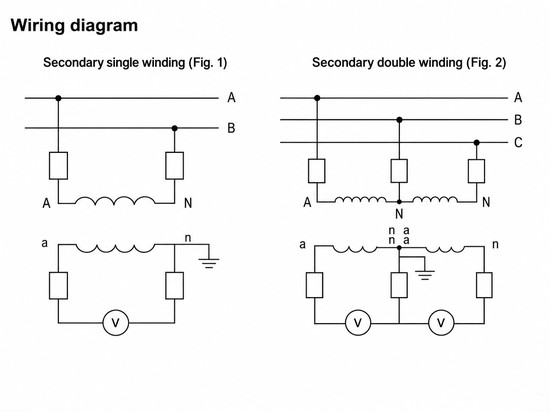

مخطط التوصيل
تُسمّى أطراف اللفّة الأولية A وN، وتتصل بجهد النظام عبر فيوزات. أما أطراف اللفّة الثانوية فتُسمّى a وn، وتزوّد دوائر القياس والحماية. يجب تأريض نقطة التعادل الثانوية (الطرف n) تأريضاً صلباً لضمان السلامة ودقة القياس. ولتطبيقات ثلاثية الأطوار، يُوصَل وحدتان عادةً في تكوين V.
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر الموديل بناءً على جهد النظام: JDJ-3 لأنظمة 3kV، JDJ-6 لأنظمة 6kV، JDJ-10 لأنظمة 10kV، أو JDJ-12 لأنظمة 12kV.
- اختر درجة الدقة وفقاً لمتطلبات التطبيق: 0.2 للقياس عالي الدقة، 0.5 للقياس القياسي، 1 للقياس العام، أو 3 لأغراض الإشارة.
- حدد المخرج المصنّف (20–320 فولت أمبير) بناءً على الحمل الكلي للأجهزة والعدادات المتصلة.
- اختر بين تكوين لفّة ثانوية واحدة أو مزدوجة حسب الحاجة إلى مخرج واحد أو مخرجين مستقلين.
- حدّد نوع التركيب (داخلي أو خارجي) لضمان التغليف المناسب والحماية من العوامل البيئية.
الأسئلة الشائعة
Q1: هل يمكن تركيب محول الجهد JDJ-10 في محطات فرعية خارجية؟
نعم، يُستخدم في التوزيع الداخلي والمحطات الفرعية الخارجية. يعمل بتردد 50Hz ويحمل اهتزاز 0.4g ضمن ارتفاع 1000 متر. يرجى تأكيد ظروف الموقع المحددة.
Q2: ما هي دقة الخرج القصوى لمحول الجهد JDJ-6؟
يصل المخرج الأقصى إلى 400 فولت أمبير. يوفر دقة فئة 0.2 لقياس 30 فولت أمبير، وفئة 3 للحماية حتى 200 فولت أمبير. تواصل معنا لتحديد الفئة المناسبة.
Q3: هل تتوفر نسبة تحويل جهد مخصصة لمحول JDJ-12؟
النسبة المصنفة القياسية هي 11000/110 فولت. يمكن توفير نسب مخصصة حسب متطلبات المشروع. يرجى إرسال المواصفات الفنية للتأكيد من المصنع.
Q4: ما هي حدود درجة الحرارة والرطوبة لتشغيل هذا المحول؟
يعمل المحول المغمور بالزيت في درجات حرارة من -5 إلى +40 درجة مئوية. يتحمل رطوبة نسبية تصل إلى 85% عند 20°C. تأكد من مطابقة بيئة التركيب.
Q5: ما هي تطبيقات محولات الجهد أحادية الطور من سلسلة JDJ؟
تُستخدم في أنظمة 3kV و6kV و10kV و12kV للقياس والحماية. توفر عزلًا مغمورًا بالزيت لموثوقية عالية. راجع الكتالوج الفني للمزيد من تفاصيل التطبيق.
Q6: هل يتم إجراء اختبارات مصنع قبل شحن محولات JDJ-3؟
تخضع المحولات لاختبارات روتينية قياسية لضمان جودة العزل الزيتي والأداء. تفاصيل الشهادات ووقت التسليم تخضع لتأكيد الطلب. تواصل مع فريق المبيعات للحصول على التفاصيل.
