Descripción general
El JDJ-3/6/10/12 es un transformador de tensión monofásico inmerso en aceite diseñado para sistemas de media tensión con niveles nominales de 3 kV, 6 kV, 10 kV y 12 kV, operando a 50 Hz. Utiliza aislamiento inmerso en aceite, con devanados primario y secundario enrollados sobre un núcleo magnético común de forma anular, garantizando un rendimiento estable tanto en interiores como en exteriores.
Disponible en clases de exactitud 0,2; 0,5; 1 y 3, el transformador admite potencias nominales desde 20 VA hasta 320 VA, siendo adecuado para medición, protección por relés y monitoreo de calidad de energía. Cumple con las normas IEC y GB aplicables a transformadores de tensión en redes de distribución eléctrica.
Resumen de características técnicas
| Parámetro | Valor nominal |
|---|---|
| Tensión del sistema | 3 kV / 6 kV / 10 kV / 12 kV |
| Frecuencia | 50 Hz |
| Tipo de aislamiento | Inmerso en aceite |
| Configuración de fases | Monofásico |
| Clases de exactitud | 0,2 / 0,5 / 1 / 3 |
| Potencia nominal | 20 VA – 320 VA |
| Tensión primaria | 3 kV / 6 kV / 10 kV / 12 kV |
| Tensión secundaria | 100 V (estándar) |
| Altitud máxima | ≤ 1000 m |
| Método de refrigeración | Convección natural del aceite |
| Posición de instalación | Interior o exterior |
| Aplicación | Medición, protección por relés, monitoreo de tensión |
Construcción

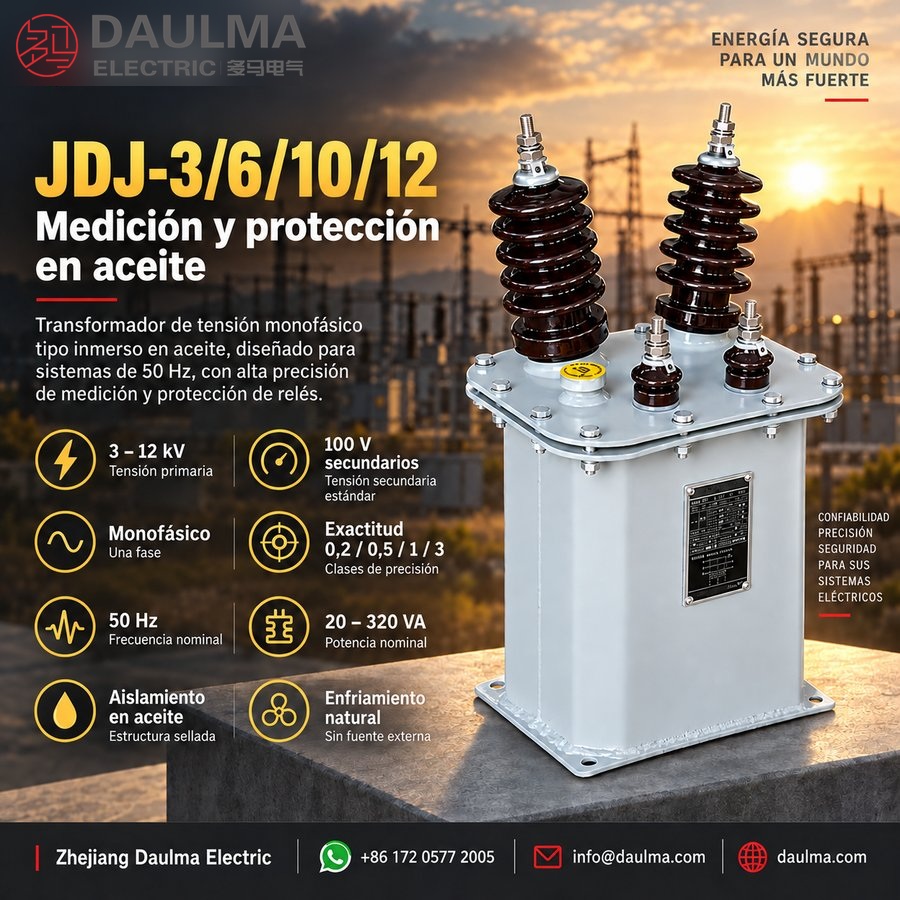

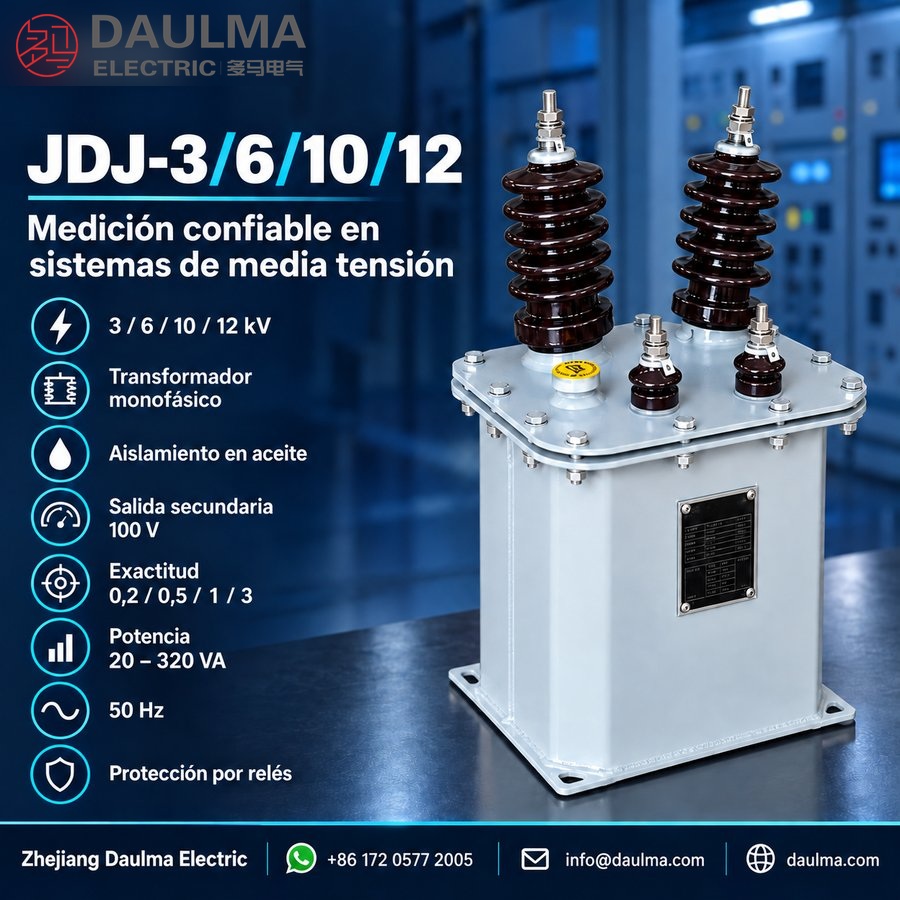

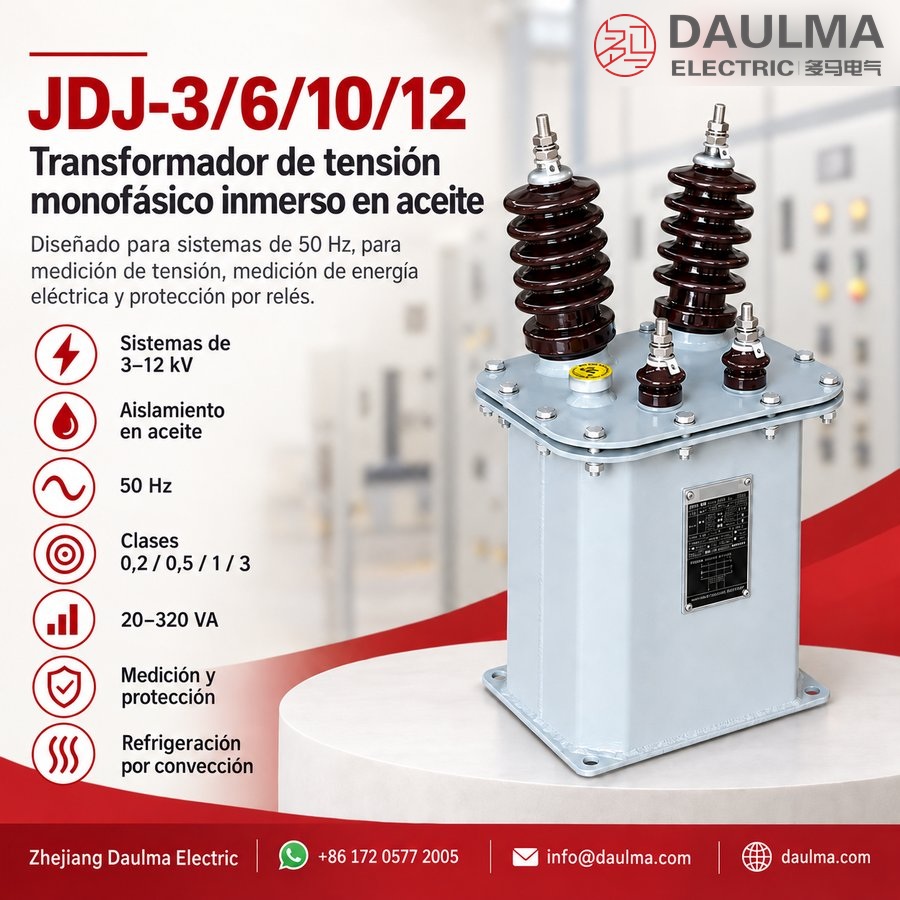

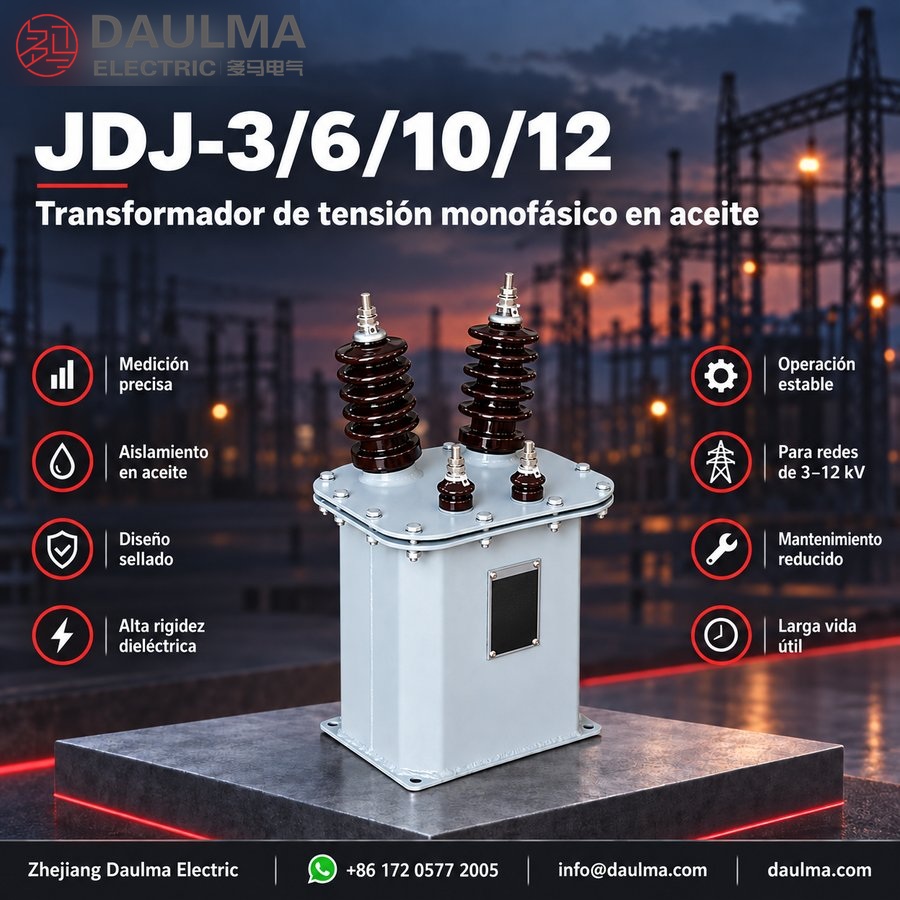

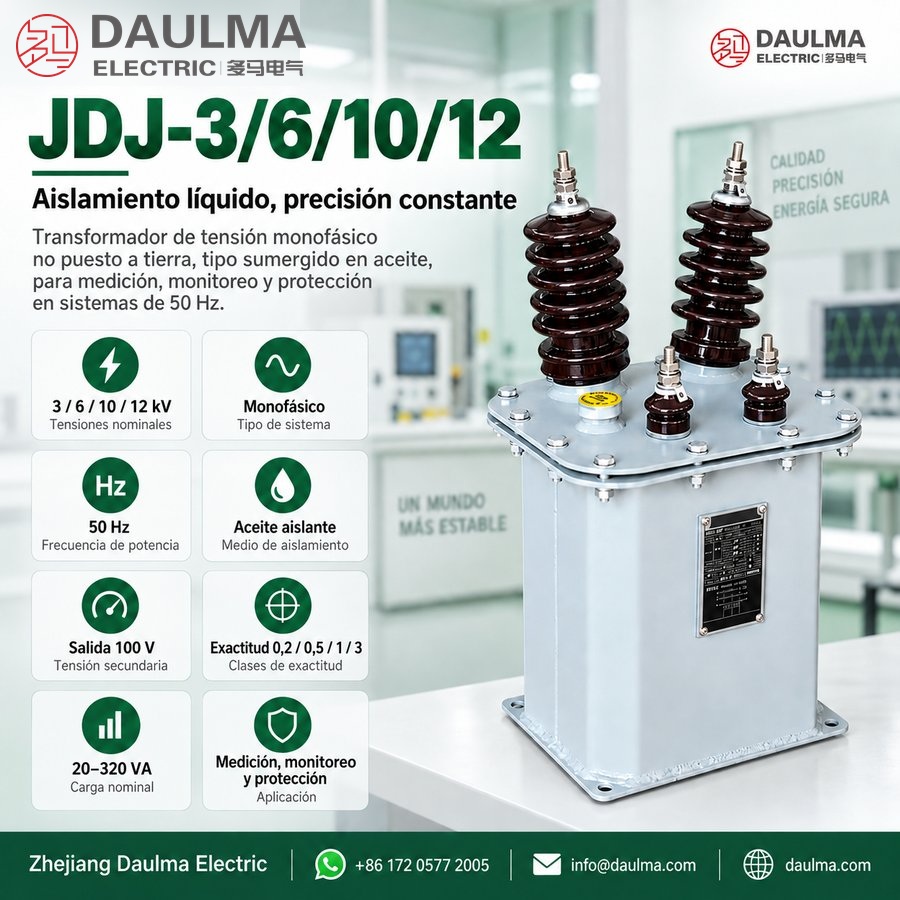

La serie JDJ presenta un diseño robusto inmerso en aceite, con los devanados primario y secundario montados concéntricamente sobre un único núcleo magnético anular. Todo el conjunto está sellado dentro de una cuba de acero soldada llena de aceite aislante, que proporciona resistencia dieléctrica y disipación térmica. La construcción compacta pesa aproximadamente 46,5 kg e incluye bornes de porcelana para conexiones de alta tensión y regletas terminales para el cableado secundario. Este diseño asegura fiabilidad a largo plazo, mantenimiento mínimo y rendimiento constante bajo carga continua en sistemas de media tensión.
Parámetros técnicos
Condiciones de servicio
- Posición de instalación: Celdas interiores o subestaciones exteriores
- Temperatura ambiente: -5 °C a +40 °C
- Altitud: ≤ 1000 m
- Humedad relativa: ≤ 85 % a 20 °C
- Aislamiento: Inmerso en aceite
- Frecuencia: 50 Hz
- Vibración: Aprobado en ensayo de intensidad 0,4 g
Parámetros técnicos
La serie JDJ es un transformador de tensión monofásico inmerso en aceite diseñado para sistemas de 3 kV, 6 kV, 10 kV y 12 kV. Cuenta con aislamiento inmerso en aceite, opera en un rango de temperatura de -5 °C a +40 °C y es apto para instalaciones hasta 1000 m de altitud.
| Tipo | Relación
de tensión nominal (V) |
Potencia correspondiente (VA) | Potencia
límite (VA) |
Tensión
de frecuencia industrial (kV) |
Peso
(kg) |
|||
|---|---|---|---|---|---|---|---|---|
| 0,2 | 0,5 | 1 | 3 | |||||
| JDJ-3 | 3000/100 | 20 | 30 | 50 | 120 | 240 | 24 | 46,5 |
| JDJ-6 | 6000/100 | 30 | 50 | 80 | 200 | 400 | 32 | |
| JDJ-10 | 10000/100 | 40 | 80 | 150 | 320 | 640 | 42 | |
| JDJ-12 | 11000/110 | 40 | 80 | 150 | 320 | 640 | 42 | |
Instalación y cableado
Diagrama de instalación
El transformador JDJ-3/6/10/12 se monta sobre una superficie plana mediante cuatro pernos Ø10 mm a través de los orificios de fijación en la base (huella de 230 × 205 mm). Asegure una distancia mínima adecuada alrededor del equipo para ventilación y acceso al mantenimiento, especialmente cuando se instala en celdas interiores o subestaciones exteriores.
Diagrama de conexiones
Los terminales primarios están marcados como A y N, conectados a la tensión del sistema mediante fusibles. Los terminales secundarios se identifican como a y n, alimentando circuitos de medición y protección. El punto neutro secundario (terminal n) debe conectarse sólidamente a tierra para garantizar seguridad y exactitud en la medición. En aplicaciones trifásicas, normalmente se conectan dos unidades en configuración en V.
Selección y preguntas frecuentes
Guía de selección
- Seleccione el modelo según la tensión del sistema: JDJ-3 para 3 kV, JDJ-6 para 6 kV, JDJ-10 para 10 kV o JDJ-12 para 12 kV.
- Elija la clase de exactitud según la aplicación: 0,2 para medición de alta precisión, 0,5 para medición estándar, 1 para medición general o 3 para indicación.
- Determine la potencia nominal (20–320 VA) en función de la carga total de los instrumentos conectados.
- Decida entre configuración de devanado secundario simple o doble según necesite una o dos salidas independientes.
- Especifique el tipo de instalación (interior o exterior) para garantizar la protección ambiental adecuada.
Frequently Asked Questions
Q1: ¿Para qué rangos de tensión nominal es compatible este transformador JDJ?
Es compatible con sistemas de 3 kV, 6 kV, 10 kV y 12 kV. El modelo exacto debe seleccionarse según la tensión de red del proyecto. Consulte la ficha técnica para confirmar la relación de tensión.
Q2: ¿Cuáles son las condiciones ambientales máximas para la instalación interior?
La instalación requiere temperaturas entre -5 °C y +40 °C, con humedad relativa ≤ 85 %. Está diseñado para altitudes hasta 1000 m. Envíenos las condiciones específicas de su subestación para validar la aplicación.
Q3: ¿Se realizan ensayos de tensión de frecuencia industrial de fábrica?
Sí, se aplican ensayos según la clase de tensión del modelo. El JDJ-6 soporta 32 kV y el JDJ-12 requiere confirmación técnica. Solicite el certificado de pruebas específico para su pedido.
Q4: ¿Cuál es la potencia máxima en la clase de precisión 0,5?
La potencia varía según el modelo. El JDJ-3 soporta 30 VA, mientras que el JDJ-6 admite 50 VA en clase 0,5. Especifique la clase de precisión requerida al realizar la consulta.
Q5: ¿Requiere el peso de 46,5 kg un montaje especial?
El peso es estándar para celdas interiores o subestaciones exteriores. El aislamiento inmerso en aceite garantiza la estabilidad mecánica ante vibraciones de 0,4 g. Confirme con nuestro equipo logístico los requisitos de manipulación.
Q6: ¿Es este un transformador de tensión monofásico de tipo seco?
No, es un transformador de tensión monofásico con aislamiento inmerso en aceite. Opera a 50 Hz y está diseñado para medición y protección en redes de media tensión. Contacte al fabricante para detalles técnicos adicionales.
