نظرة عامة

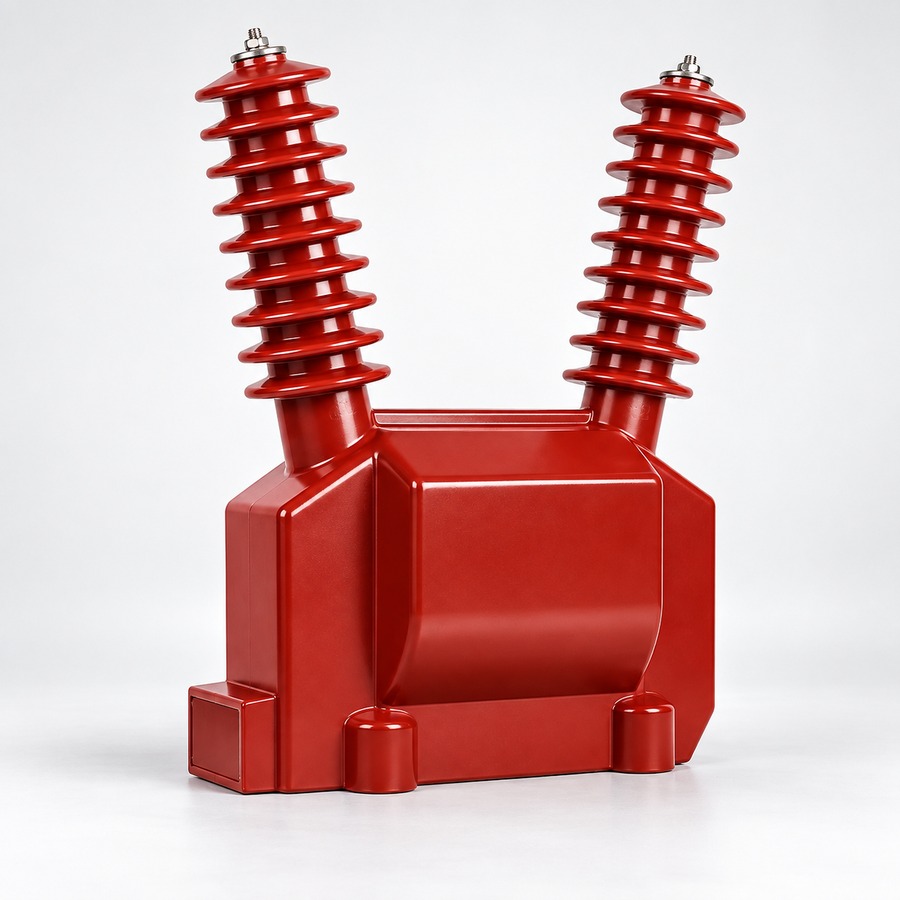

محولا الجهد الخارجيان JDZW-20 وJDZW2-20 من نوع الراتنج المصبوب هما أجهزة كهرومغناطيسية دقيقة صُمِّمت لقياس الجهد بدقة، وقياس الطاقة، وحماية المرحلات في أنظمة التيار المتردد متوسطة الجهد بجهد 20 كيلوفولت. يعمل هذان المحولان بمبدأ الحث الكهرومغناطيسي لتوفير إشارات ثانوية معزولة كهربائيًا (galvanically isolated) تتناسب مع جهد النظام الأساسي.
وقد صُمِّما للاستخدام الخارجي الموثوق، ويتميزان بعازل راتنج إيبوكسي مغلق بالكامل يضمن أداءً طويل الأمد في الظروف البيئية القاسية، مع القضاء على مخاطر الحريق والصيانة المرتبطة بالبدائل المملوءة بالزيت.
ملخص المواصفات الرئيسية
| المعامل | القيمة |
|---|---|
| فئة جهد النظام | فئة 20 كيلوفولت (خارجي) |
| جهد الابتدائي المقنن | 20 كيلوفولت / √3 (بين الطور والأرض) |
| جهد الثانوي المقنن | 100 فولت / √3 (قياسي) |
| التردد المقنن | 50 هرتز أو 60 هرتز |
| فئات الدقة | 0.2 / 0.5 |
| الحمل المقنن | 30 فولت أمبير، 50 فولت أمبير، أو 80 فولت أمبير لكل لف |
| القدرة القصوى للإخراج | 800 فولت أمبير |
| معامل قدرة الحمل | cosφ = 0.8 (متأخر) |
| عامل الجهد المقنن | 1.2 Un مستمر / 1.9 Un لمدة 30 ثانية |
| مستوى العزل (Um/Ud/Uac) | 24 / 70 / 125 كيلوفولت |

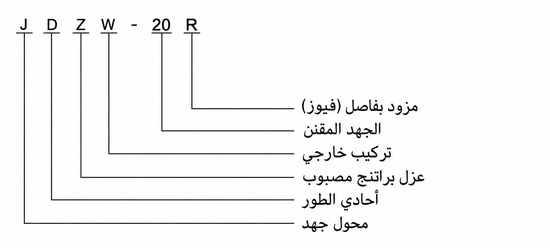

ترميز الموديل
- J: محول جهد (VT)
- D: أحادي الطور
- Z: تركيب عمودي (نوع عمود)
- W: تصميم للتثبيت الخارجي
- 20: فئة الجهد (كيلوفولت)
- R: صب راتنج إيبوكسي (عزل مغلق بالكامل)
البناء
يستخدم محولا JDZW-20 وJDZW2-20 هيكلًا عموديًا مغلقًا بالكامل من راتنج الإيبوكسي المصبوغ، محسَّنًا للبيئات الخارجية في المحطات الفرعية. يوفر نظام العزل الصلب هذا مقاومة ممتازة للأشعة فوق البنفسجية والرطوبة والتلوث والإجهاد الميكانيكي، مما يضمن أداءً عازليًا مستقرًا على مدى عقود من الخدمة. ويقضي غياب العزل السائل على مخاطر التسرب والحرائق والصيانة الدورية.
داخليًا، تضمن النوى المصنوعة من الفولاذ السيليكوني المدرفل واللفات ذات التصنيف الحراري Class H خسائر منخفضة وخطية عالية وتشغيلًا موثوقًا عبر نطاق الحمل الكامل. ويحمي صندوق طرفيات مقاوم للعوامل الجوية ومزوَّد بميزات مضادة للسرقة التوصيلات الثانوية، بينما يدعم القاعدة الفولاذية القوية اتجاهات تركيب مرنة في ساحات المحولات والمحطات الفرعية للتوزيع.
المعطيات التقنية
ظروف التشغيل
- التثبيت: خارجي (مصنف IP)
- الارتفاع: ≤ 1000 م
- درجة حرارة المحيط: -25°م إلى +40°م
- الرطوبة النسبية: متوسط يومي ≤ 95%، متوسط شهري ≤ 90%
- مستوى التلوث: الفئة II (الفئتان III/IV اختياريتان)
- البيئة: مقاوم للأشعة فوق البنفسجية والجو الصناعي والساحلي؛ بدون اهتزازات شديدة
البيانات الفنية
| النوع | نسبة الجهد المقنن (كيلوفولت) |
فئة الدقة |
الحمل الثانوي المقنن (فولت أمبير) |
الإخراج الأقصى (فولت أمبير) |
مستوى العزل المقنن (كيلوفولت) |
|---|---|---|---|---|---|
| JDZW-20 | 20/0.1 | 0.2 | 30 | 800 | 24/70/125 |
| 0.5 | 80 | ||||
| JDZW2-20 | 20/0.1/0.1 | 0.2 / 0.5 | 30/30 أو 30/50 | 800 | 24/70/125 |
| 0.5 / 0.5 | 50/50 |
التركيب والتوصيلات
مخطط التركيب
يتم تركيب المحول عموديًا أو أفقيًا باستخدام قاعدة القناة الفولاذية ذات الثقوب الأربعة المدمجة. يتم توصيل الطرف الابتدائي عند الطرف 1U مع توفير مسافة كافية عن الهياكل المؤرضة. يمكن الوصول إلى الأطراف الثانوية عبر صندوق التوصيلات المختوم. تأكد من تأريض القاعدة ونقطة واحدة من الدائرة الثانوية وفقًا لمعايير السلامة.
الأبعاد الخارجية
| البعد | القيمة (مم) |
|---|---|
| الارتفاع الكلي | 850 |
| عرض القاعدة | 220 |
| طول القاعدة | 300 |
| نمط ثقوب البراغي | 200 × 150 |
| ارتفاع الطرف الابتدائي | 780 |
| Φ المسافة الزاحفة | = 630 مم (الفئة II) |
الاختيار والأسئلة الشائعة
دليل الاختيار
- اختر JDZW-20 للتطبيقات أحادية الوظيفة (القياس أو الحماية).
- اختر JDZW2-20 عند الحاجة إلى لفتين ثانويتين مستقلتين (القياس والحماية مع عزل كهربائي).
- حدِّد دقة الفئة 0.2 للقياسات التجارية؛ والفئة 0.5 للمراقبة العامة والحماية.
- اختر الحمل المقنن (30/50/80 فولت أمبير) بناءً على إجمالي الحمل المتصل بما في ذلك مقاومة الأسلاك.
- للاستخدام على ارتفاعات >1000 م أو في بيئات شديدة التلوث (الفئة III/IV)، اطلب زيادة المسافة الزاحفة ومستوى العزل.
- تأكد من متطلبات الشبكة المحلية المتعلقة بالتوصيل الأرضي، والفيوزات، وتكوين الأطراف عند تقديم الطلب.
الأسئلة الشائعة
س1: هل يمكن تركيب محول الجهد الخارجي هذا في المناطق الساحلية؟
نعم، يتميز بمقاومة عالية للأجواء الساحلية والصناعية. تصميم الراتنج المصبوب يتحمل الأشعة فوق البنفسجية ومستويات التلوث حتى الفئة الرابعة. تواصل معنا لمتطلبات بيئية محددة.
س2: أي فئة دقة مناسبة للملفات الثانوية في محول JDZW2-20؟
يوفر محول JDZW2-20 فئتي دقة 0.2 و 0.5 لملفاته الثانوية المزدوجة بجهد 20/0.1/0.1 كيلو فولت. يضمن ذلك قياساً دقيقاً وتنسيقاً مثالياً لمرحلات الحماية. حدد الحمل المطلوب عند الطلب.
س3: ما هي اختبارات المصنع التي تُجرى قبل شحن محول JDZW-20؟
تُجرى اختبارات روتينية قياسية تشمل النسبة، القطبية، ومقاومة العزل. اختبارات النوع والاختبارات العازلة الخاصة متاحة بناءً على تأكيد المشروع. اطلب شهادة الاختبار مع استفسارك.
س4: كيف يعمل مستوى العزل 24/70/125 كيلو فولت في المرتفعات العالية؟
مستوى العزل المقنن مصمم لارتفاعات تصل إلى 1000 متر. بالنسبة للتركيبات أعلى هذا الارتفاع، يجب تطبيق عوامل تخفيض. يرجى تزويدنا بالارتفاع الفعلي للموقع للتقييم الهندسي.
س5: ما هي التطبيقات الرئيسية لمحول الراتنج المصبوب بجهد 20 كيلو فولت هذا؟
تُستخدم محولات الجهد الخارجية هذه بشكل أساسي في شبكات التوزيع والمحطات الفرعية بجهد 20 كيلو فولت. توفر إشارات الجهد للقياس، والفوترة، ومرحلات الحماية. مثالية للبيئات الخارجية القاسية.
س6: هل يمكن تخصيص الحمل الثانوي لمحول JDZW-20 لمشروعنا؟
نعم، يمكن تعديل خيارات الحمل الثانوي مثل 30 أو 80 فولت أمبير بناءً على فئة الدقة 0.2 أو 0.5. الحد الأقصى للإخراج هو 800 فولت أمبير. تواصل مع فريق المبيعات لدينا للتكوينات المخصصة وأوقات التسليم.
